Драйвер TB6560 3A |

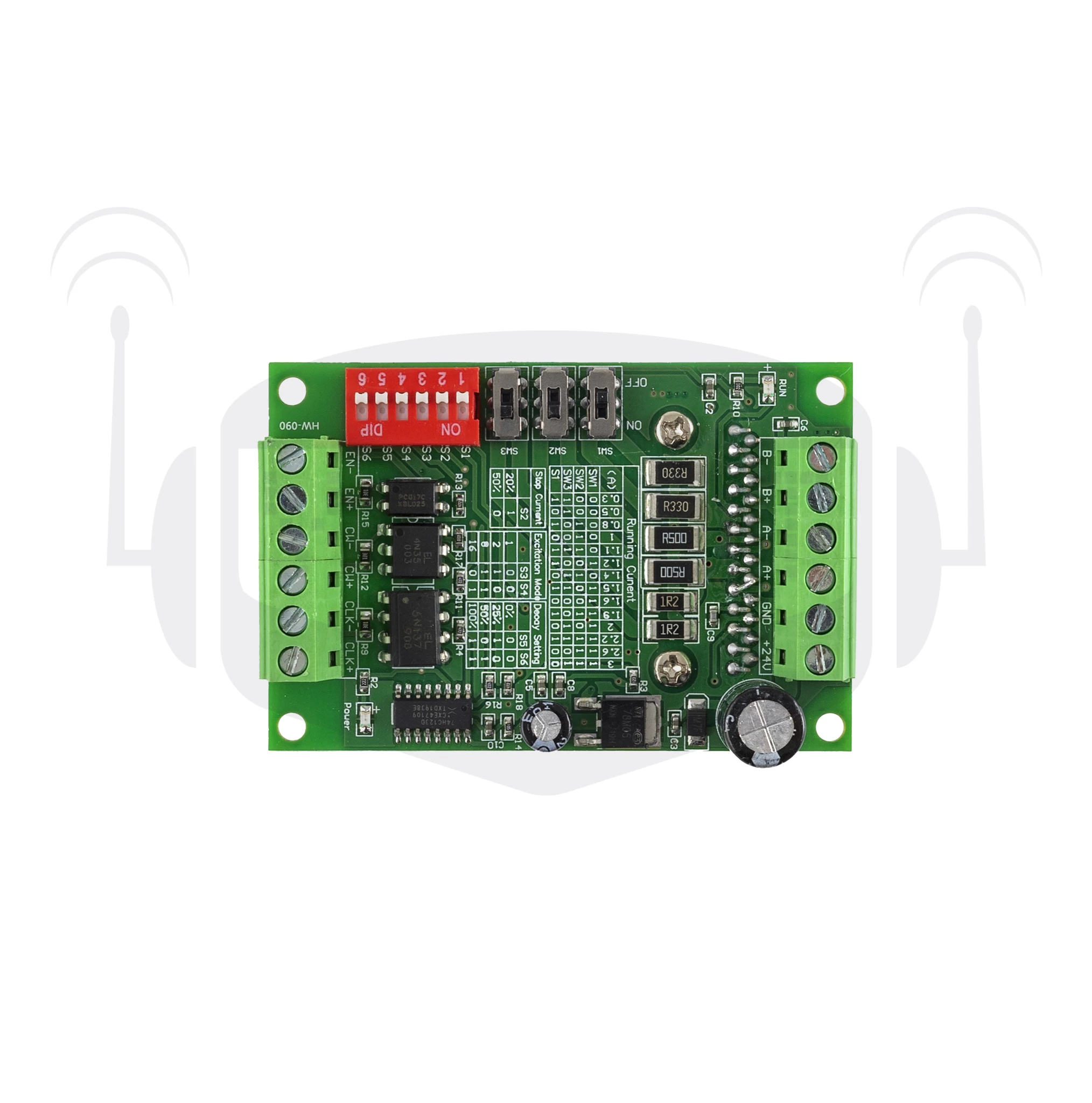

Драйвер TB6560 3A - драйвер может управлять нагрузкой с силой тока до 3 А (пиковый ток – 3,5 А). Рабочее напряжение: 10 – 35 В. С помощью этой микросхемы можно управлять лишь одним шаговым мотором.На плате драйвера установлены переключатели: один dip, содержащий шесть переключателей, и три обычных движковых.

Переключатели S3 и S4 регулируют делитель шага (1, 2, 8 либо 16); S2 регулирует ток в простое (20% либо 50%); S1, SW1, SW2 и SW3 – ток при работе шагового мотора(от 0,3 до 3 А, всего 14 ступеней). S5 и S6 помогают сгладить форму управляющих сигналов. Схема настройки всех этих параметров нанесена на плату.

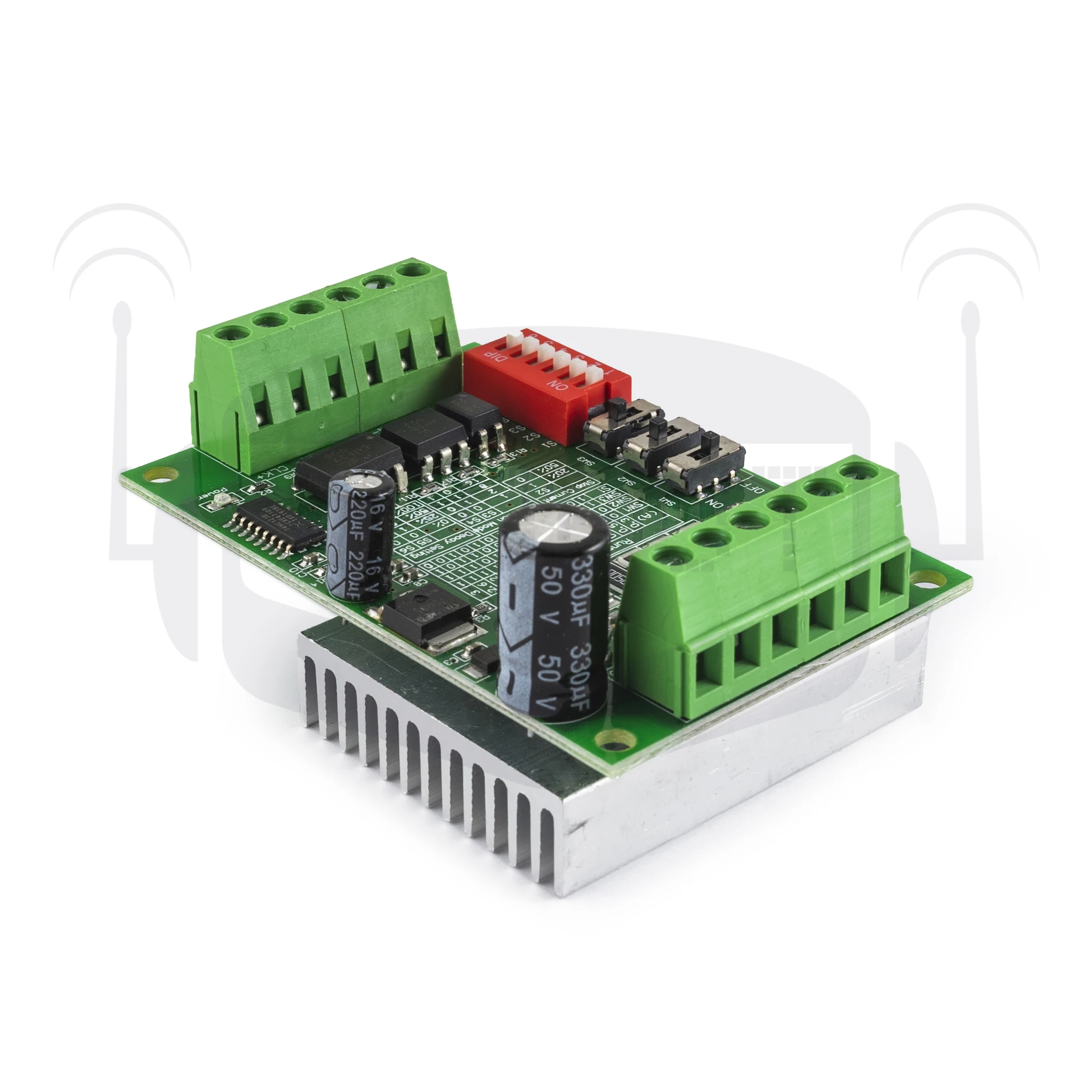

Также на плате есть два светодиода: «Power» – индикатор питания, и «Run» – индикатор работы устройства. Все контакты драйвера представлены клеммными колодками, благодаря чему гарантируется надёжное соединение.

Особенности:


Высокий максимальный ток
Большой диапазон напряжений
Регулировка тока и делителя шага


Применения:


Станки с ЧПУ
Домашняя автоматизация (например, автоматические жалюзи/шторы)


Комплектация:


1 × TB6560 – Драйвер шагового двигателя 3А
