FNIRSI-1014D двухканальный цифровой осциллограф 100 МГц 1GSa/s генератор сигналов 7 "цветной ЖК-дисплей

Описание:

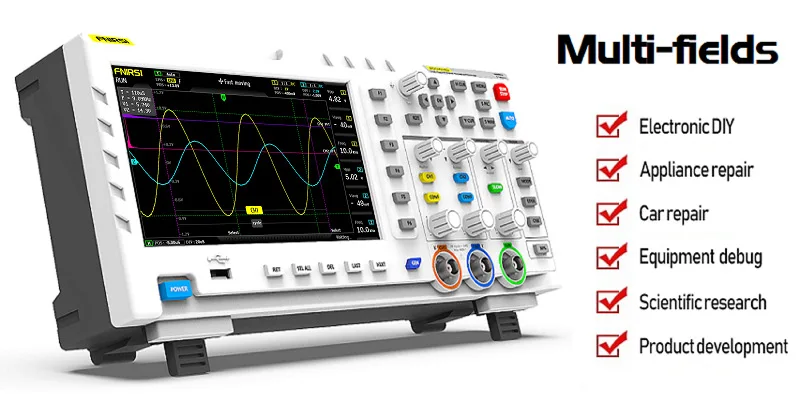

FNIRSI-1014D-это два в одном осциллографе и генератор сигналов. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для индустрии технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени 1GSa/s и аналоговую пропускную способность 100 МГц * 2; Полная функция триггера (однократное/нормальное/автоматическое), как для периодического аналогового сигнала, так и для aperiodic цифрового сигнала может быть использован свободно; Встроенный в DDS генератор сигналов и оригинальный в отрасли выходной сигнал (при 2.5vpp), все частоты сигнала шаг 1 Гц, Поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала измельчения, измельчения. Выходное устройство захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения; встроенный модуль защиты высокого напряжения может выдерживать Непрерывное напряжение до 400 В, Не беспокоясь о ДТП при сжигании осциллографа, вызванный датчиком, не перемещающимся на 10x шестерню. Режим горизонтальной прокрутки большого времени, который может контролировать изменения медленного уровня; Оснащен эффективной одной автоматической кнопкой, которая может отображать измеренную форму волны без утомительной регулировки; дисплей высокой четкости ЖК-дисплей с 7-дюймовым 800*480 разрешение; Курсором благодаря функции измерения, при ручном чтения амплитуду и частоту параметры, Не нужно считывать фоновые весы и количество, и не нужно конвертировать, чтобы получить пик до пика и частоты. Чрезвычайно удобная функция сбора экрана и хранения сигналов, встроенная память объемом 1 Гб, может хранить до 1000 собранных изображений на экране + 1000 групп данных волноводной формы, процесс хранения прост и быстр, сохраните форму тока одним щелчком, никаких громоздких подсказок и вариантов для сохранения текущих данных, очень удобно; Мощный менеджер изображений формы волны, поддержка просмотра эскизов, просмотра, просмотра деталей функции поворота страницы, удаления и увеличения формы волны, уменьшения и перемещения удобны для вторичного анализа. Фюзеляж оснащен интерфейсом USB, который может быть подключен к компьютеру для реализации совместного использования собственного экрана собранных фотографий и компьютера, что удобно для вторичного анализа; функция графического дисплея может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов; Функция просмотра FFT может оценить гармонический компонент сигналов; Функция графического дисплея может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов.

Ключевые особенности:

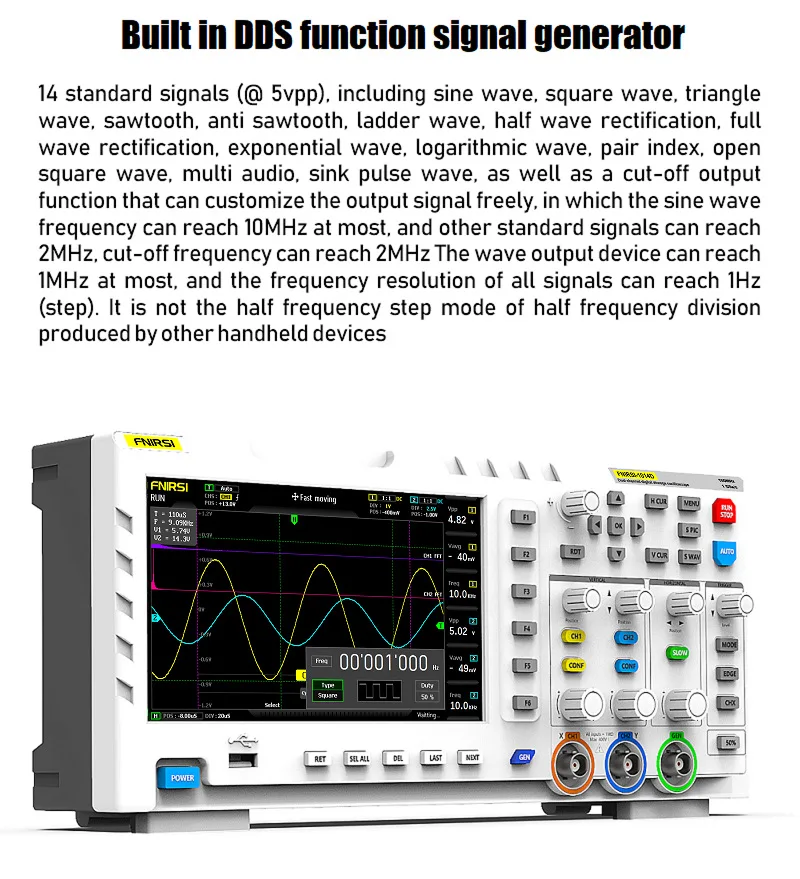

1: Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала

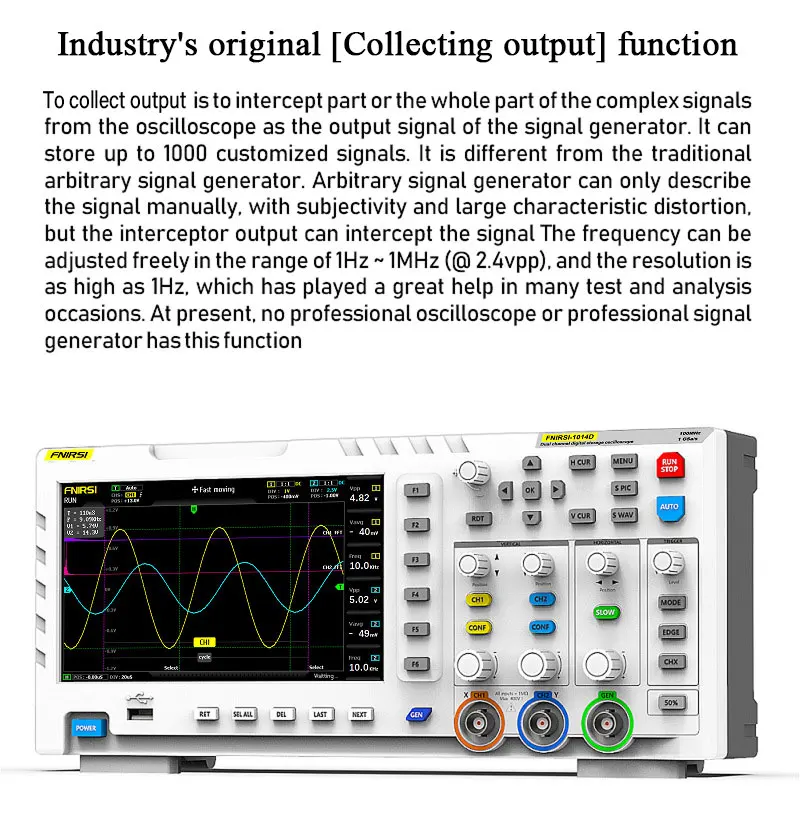

2: оригинальная в отрасли функция [собирает выходной сигнал], может хранить до 1000 собранных сигналов

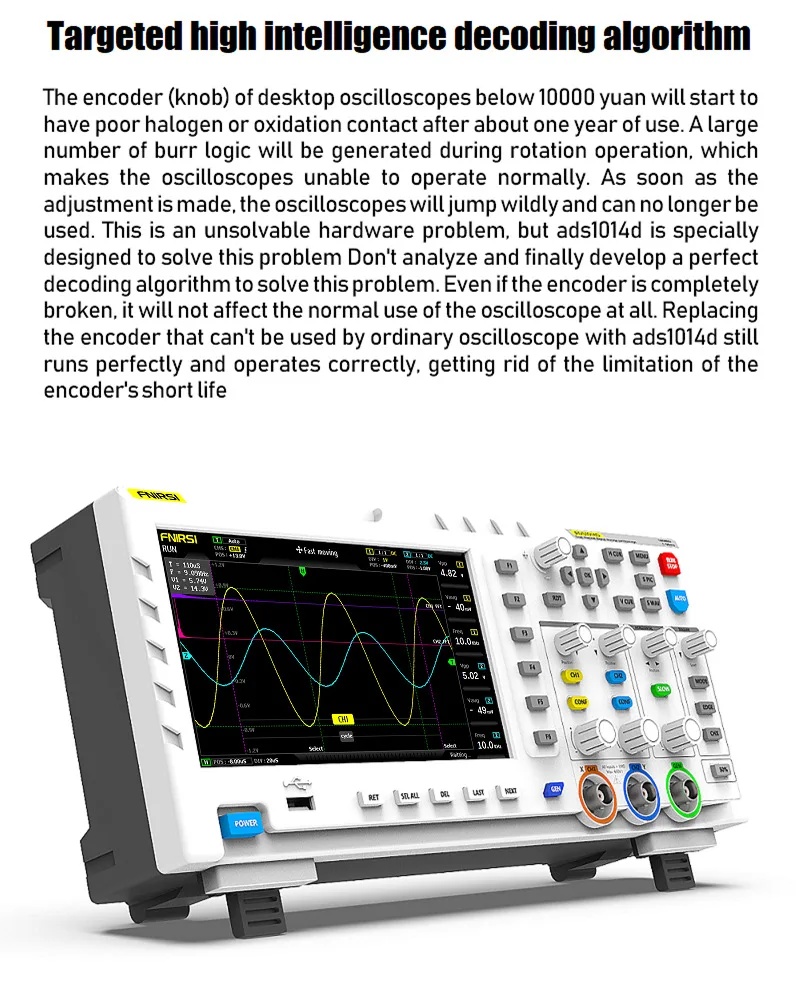

3: Целевой Высокоинтеллектуальный алгоритм декодирования, срок службы кодировщика бесконечен

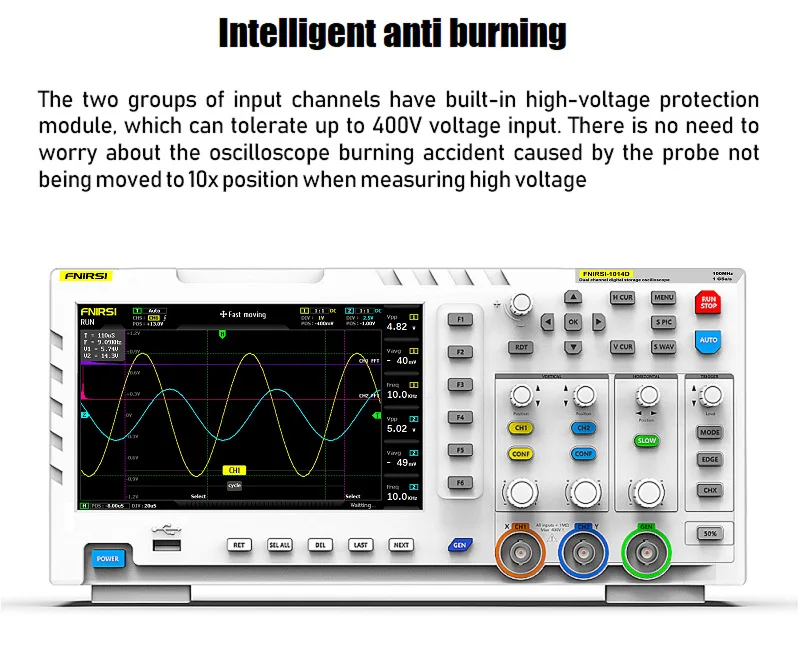

4: интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В
5: аналоговая полоса пропускания 100 МГц с частотой дискретизации 1GSa/s (1X = 5 МГц, 10X = 100 МГц)

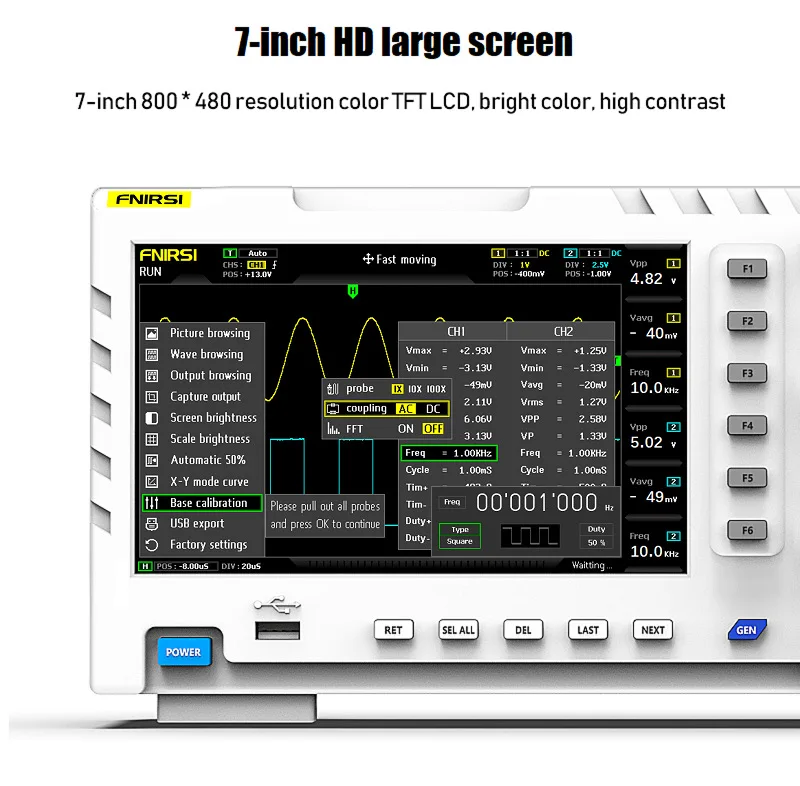

6: полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью
7: Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в
8: до 12 параметров измерения: VPP, VP, Vmax, Vmin, Vavg, Vrms, частые, Duty +, Duty-, Time +, Time-, Period

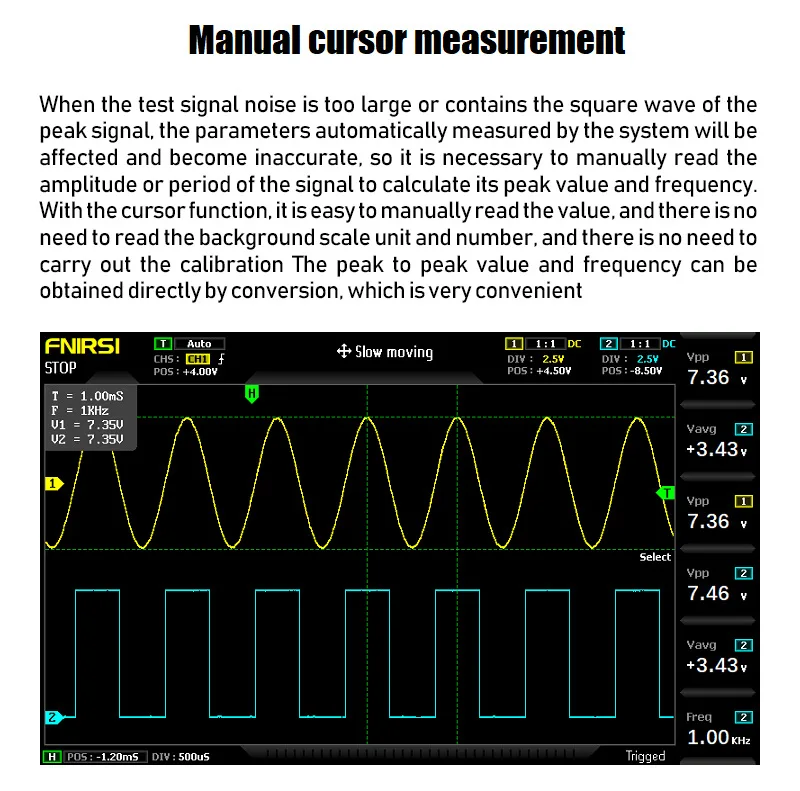

9: Функция измерения курсора, удобно вручную измерять период, частоту и напряжение

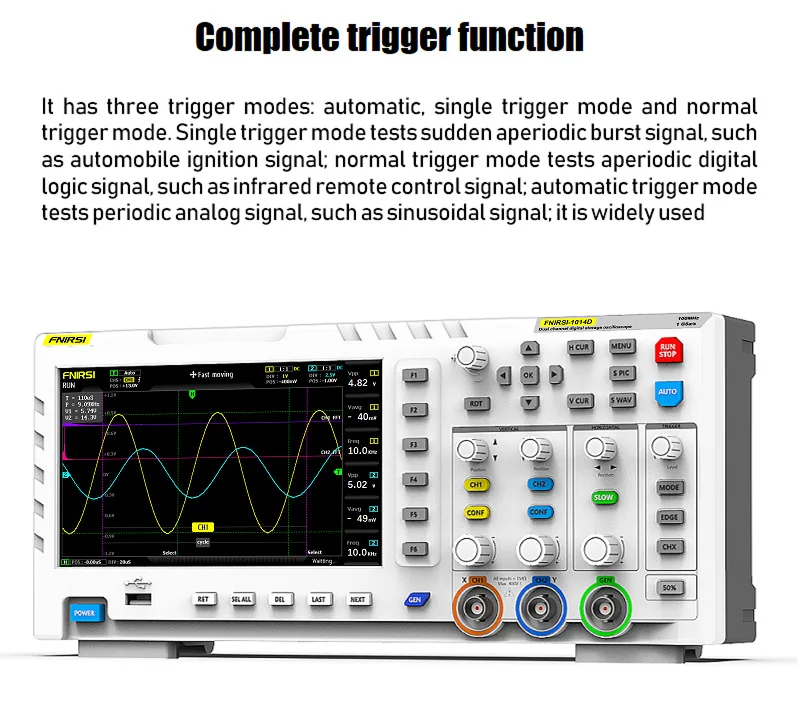

10: Полная функция запуска (одиночный, нормальный, автоматический)
11: в любое время дисплей формы волны (Функция паузы) заморожен

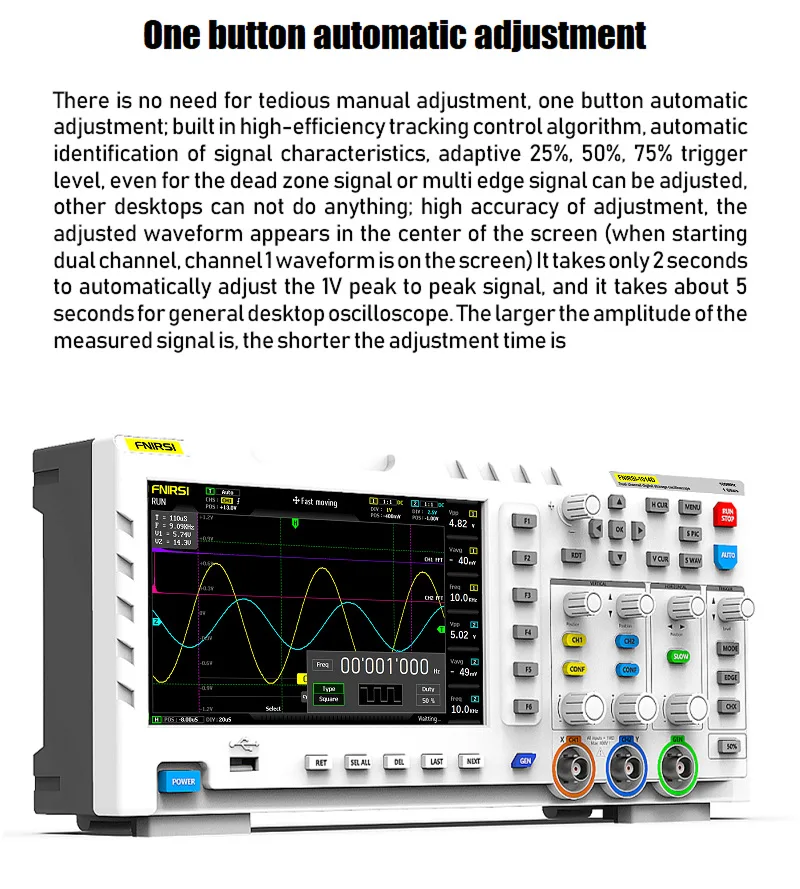

12: оснащен высокоэффективной одной автоматической кнопкой

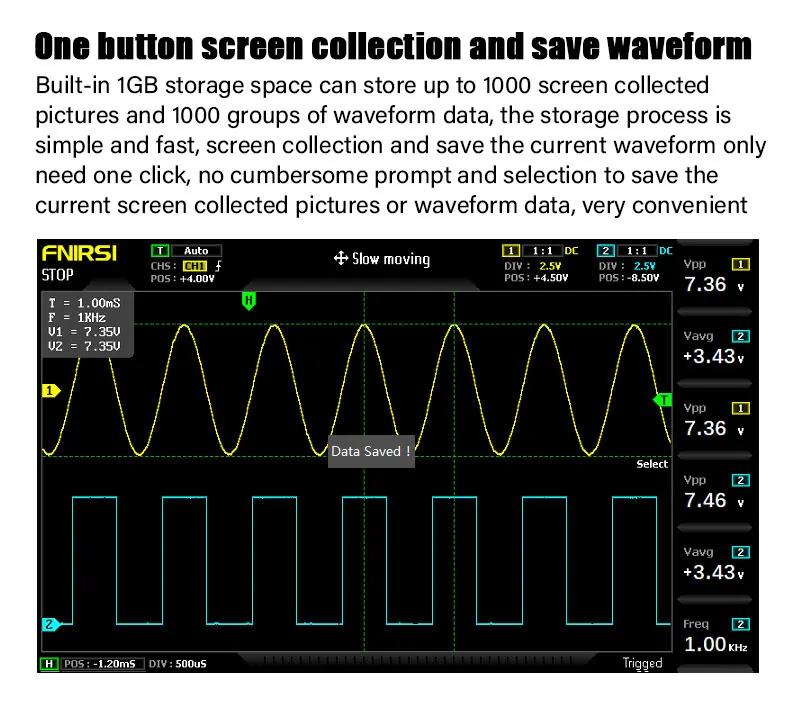

13: одна кнопка хранения сигналов и скриншот
14: встроенный объем памяти 1 Гб, может хранить до 1000 скриншотов + 1000 наборов данных волноводной формы

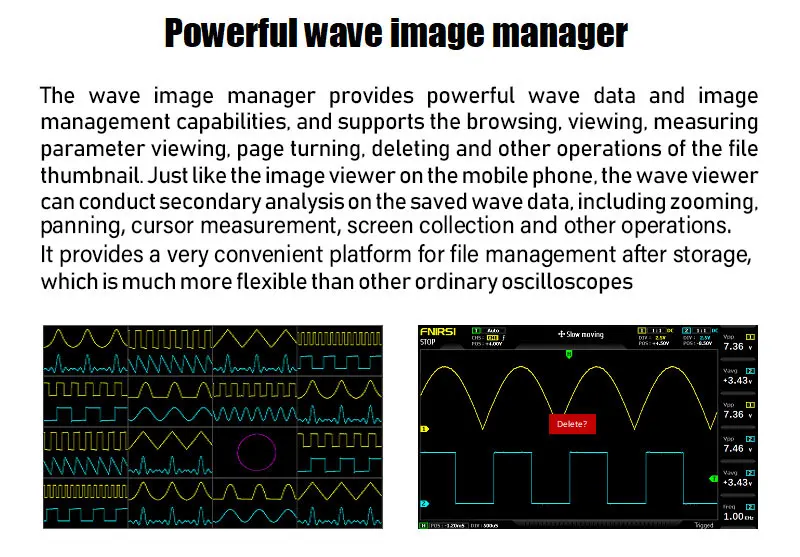

15: Мощный Графический менеджер поддерживает просмотр, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. д.

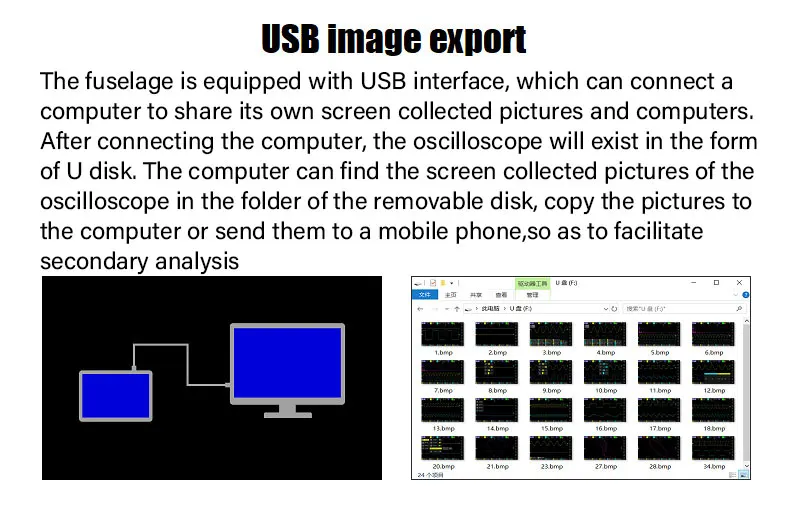

16: оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа

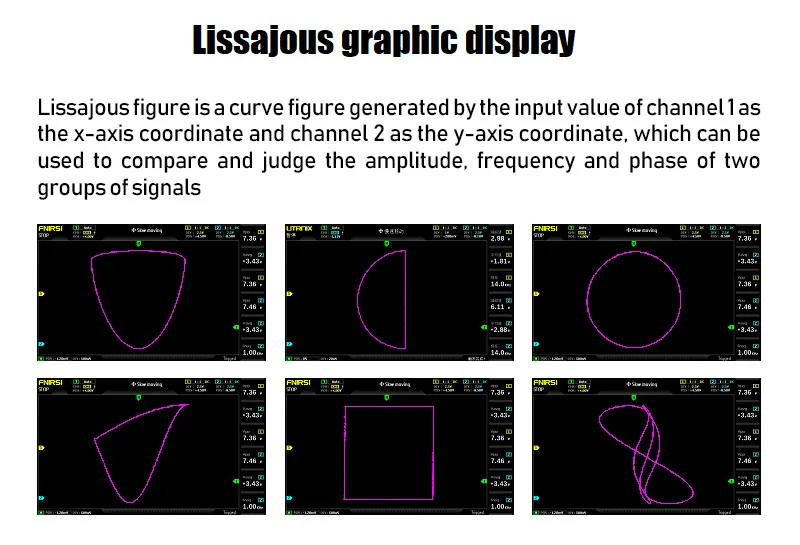

17: функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов
18: функция отображения FFT, может анализировать Спектральные характеристики сигнала
19: технология сжатия памяти, экран обновления формы волны не мерцает
20: Регулировка яркости экрана
21: Регулировка яркости фоновой сетки
22: ультратонкий, легко носить с собой

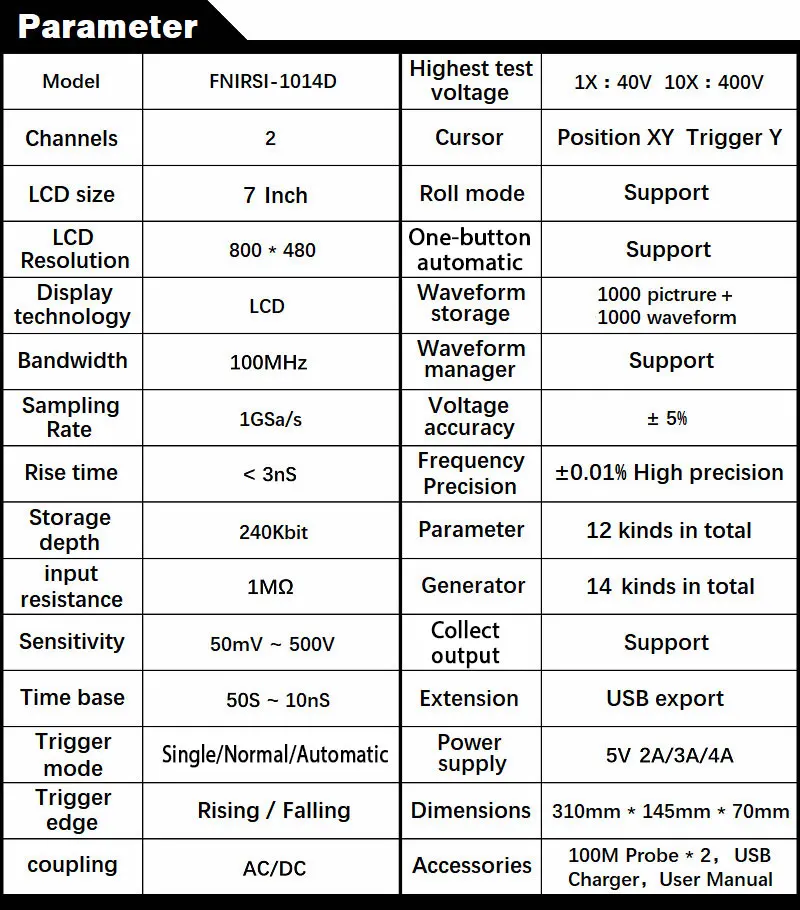

Характеристики:

-Ширина аналогового ремешка: 100 МГц * 2

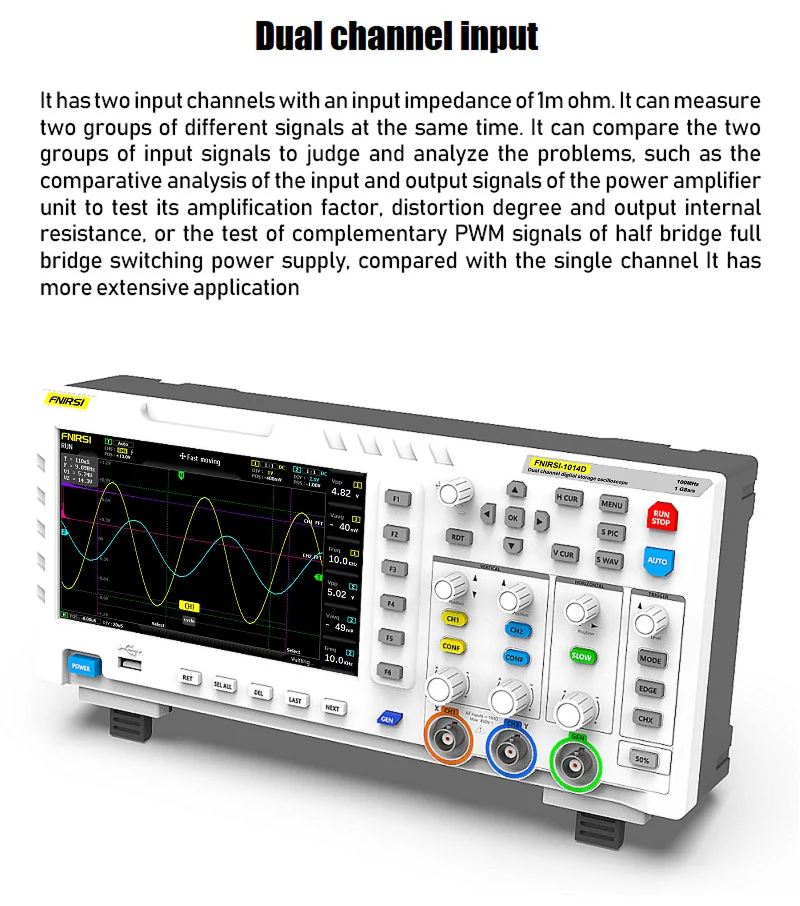

-Количество каналов: 2 канала
-Максимальная частота дискретизации в реальном времени: 1GSa/s
-Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
-Горизонтальный диапазон времени: 50S/div ~ 10NS/div
-Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
-Глубина хранения: 240 кбит
-Входное сопротивление: 1MΩ
-Точность ADC: 8 бит
-Режим соединения: AC/DC
-Режим запуска: одиночный, нормальный, автоматический
-Кромка триггера: подъемная кромка/опускающаяся кромка
-Внешнее триггерное напряжение 0-40 в
-Дисплей: 7 дюймов-800*480
-Удлинительные порты: экспорт изображений через USB
-Размер: 340 мм x 140 мм x 70 мм
-Вес: 1,5 кг

Посылка включает в себя:

-1 хост осциллографа FNIRSI-1014D
-2 подходящих зонда 100 МГц (1X и 10X)
-Зажим типа «крокодил»-1 шт.
-Адаптер питания 5В 2A-1 шт.
-1 usb-кабель для передачи данных
-Руководство пользователя (на английском языке)-1 шт.
