Гибридный сервопривод CNC 2HSS86 для замкнутого цикла сервомоторов 4 5n. m / 8N.m /12N.m -

Гибридный сервопривод CNC 2HSS86 для замкнутого цикла сервомоторов 4 5n. m / 8N.m /12N.m -

Посылка включает:

1x2Гибрид HSS86Серводвигатель

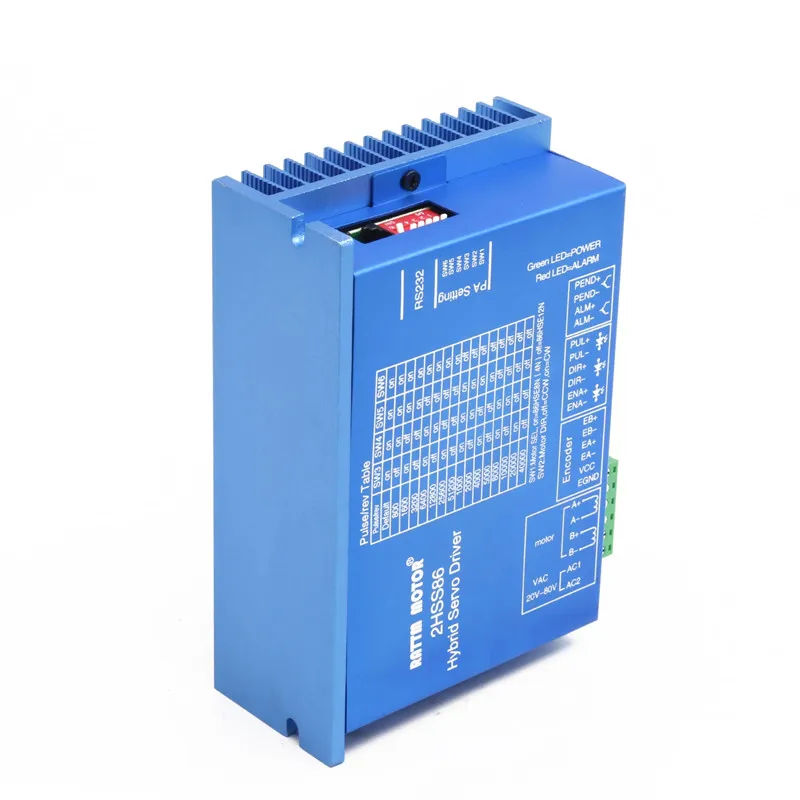

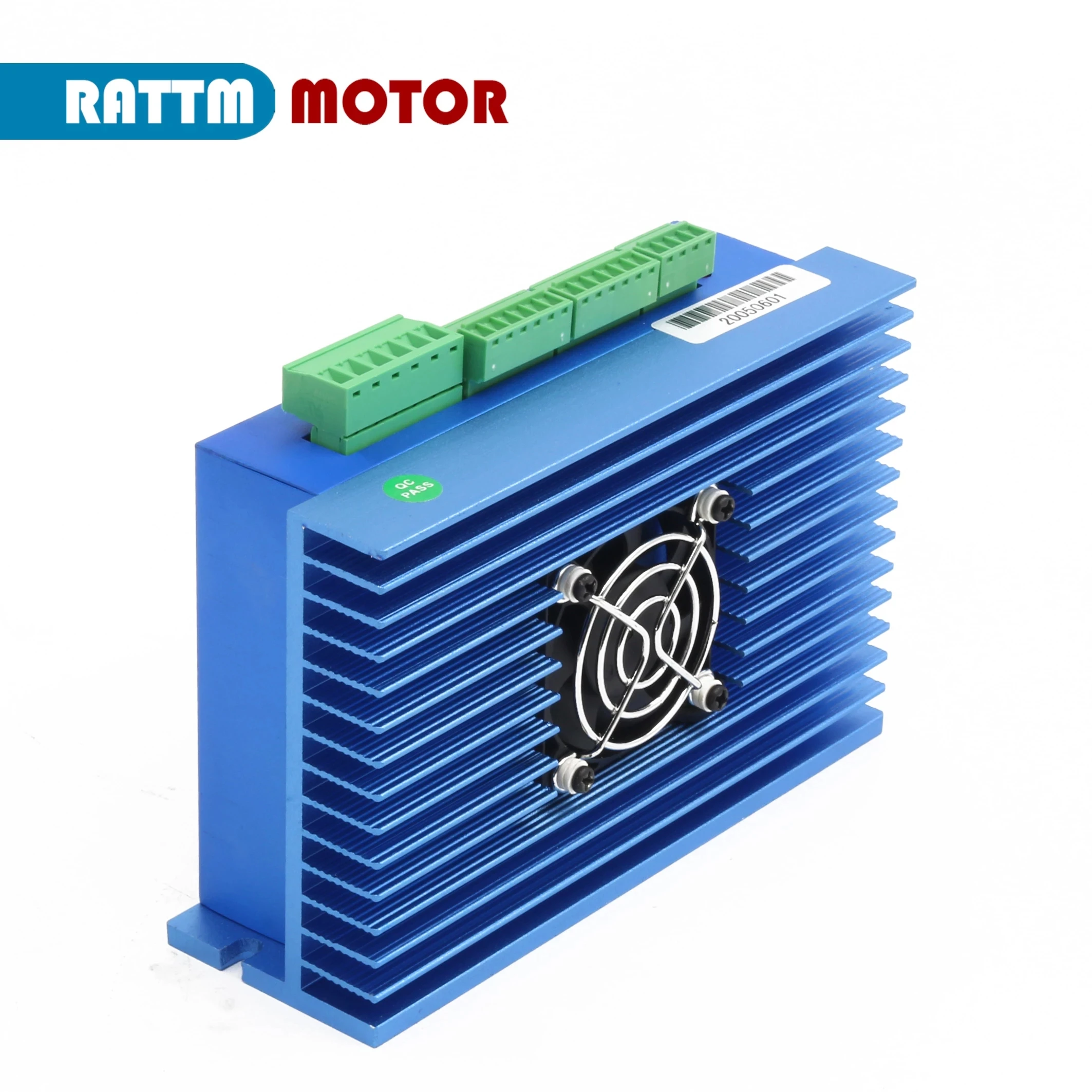

HSS86 2-фазовый гибридный шаговый сервопривод

2,1) обзор

HSS86 2 фазы (Национальная ассоциация владельцев электротехнических серии 34 гибридный шаговый сервопривод. Он принимает новое поколение 32 бит DSP и технологии векторного управления, что позволяет избежать шаговый двигатель потери шаги и обеспечить точность мотора. Уменьшение крутящего момента намного ниже, чем открытая петля шагового двигателя, когда он находится на более высокой скорости. Высокая скорость и крутящий момент значительно улучшаются. Между тем контроль тока основан на нагрузке, которая может эффективно снизить температуру двигателя, а затем может продлить срок использования двигателя. Встроенный в положение и сигнал сигнала тревоги могут помочь верхнему монитору контролировать и контролировать. Функция сигнализации с ультра-разницей положения может обеспечить безопасность работы машины. Система замкнутого цикла является идеальным улучшением и хорошей заменой системы открытого цикла, кроме того, она также имеет некоторые функции Серводвигателей переменного тока, но цена составляет всего половину сервопривода переменного тока.

2,2) характеристики

2.2.1 шаговый двигатель замкнутого цикла системы, никогда не теряет шаг.

2.2.2 улучшение выходного крутящего момента двигателя и рабочей скорости.

2.2.3 автоматическая Регулировка тока на основе нагрузки, понижение температуры.

2.2.4 подходит для всех механических условий нагрузки (включая ременный шкив с низкой жесткостью и колесо), нет необходимости регулировать коэффициент усиления.

2.2.5 двигатель работает плавно и с низкой вибрацией, высокая динамическая производительность при ускорении и замедлении.

2.2.6 отсутствие вибрации от высокой скорости до нулевой скорости.

2.2.7 привод nema 34 серии замкнутый цикл шаговый двигатель.

2.2.8 частота отклика импульсов может достигать 200 кГц.

2.2.9 16 видов выбор микрошагов, самый высокий 51200 микрошагов/оборотов.

2.2.10 Диапазон напряжения: AC24 ~ 70V или DC30V ~ 100V.

2.2.11 функция защиты от перегрузки по току, перенапряжения и положения.

2,3) Электрический параметр

Диапазон напряжения

AC24 ~ 70V или DC30 ~ 100V

Пиковый ток

Пик 8.0A (изменение тока в зависимости от нагрузки)

Логический входной ток

7 ~ 20 мА

Частота

0 ~ 200 кГц

Подходящий двигатель

HSE156,86HSE118, 86HSE82

Линии кодировщика

1000

Сопротивление изоляции

> = 500MΩ

2,4) применение

Шаговая система замкнутого цикла может быть применена ко всем видам малого автоматического оборудования и инструмента. Такие как гравировальный станок, специальная Промышленная швейная машина, машина для зачистки, маркировочная машина, режущая машина, лазерная фотостудия, Графический Плоттер, станок с ЧПУ, автоматическое сборочное оборудование и так далее.

2,5) Размер установки
