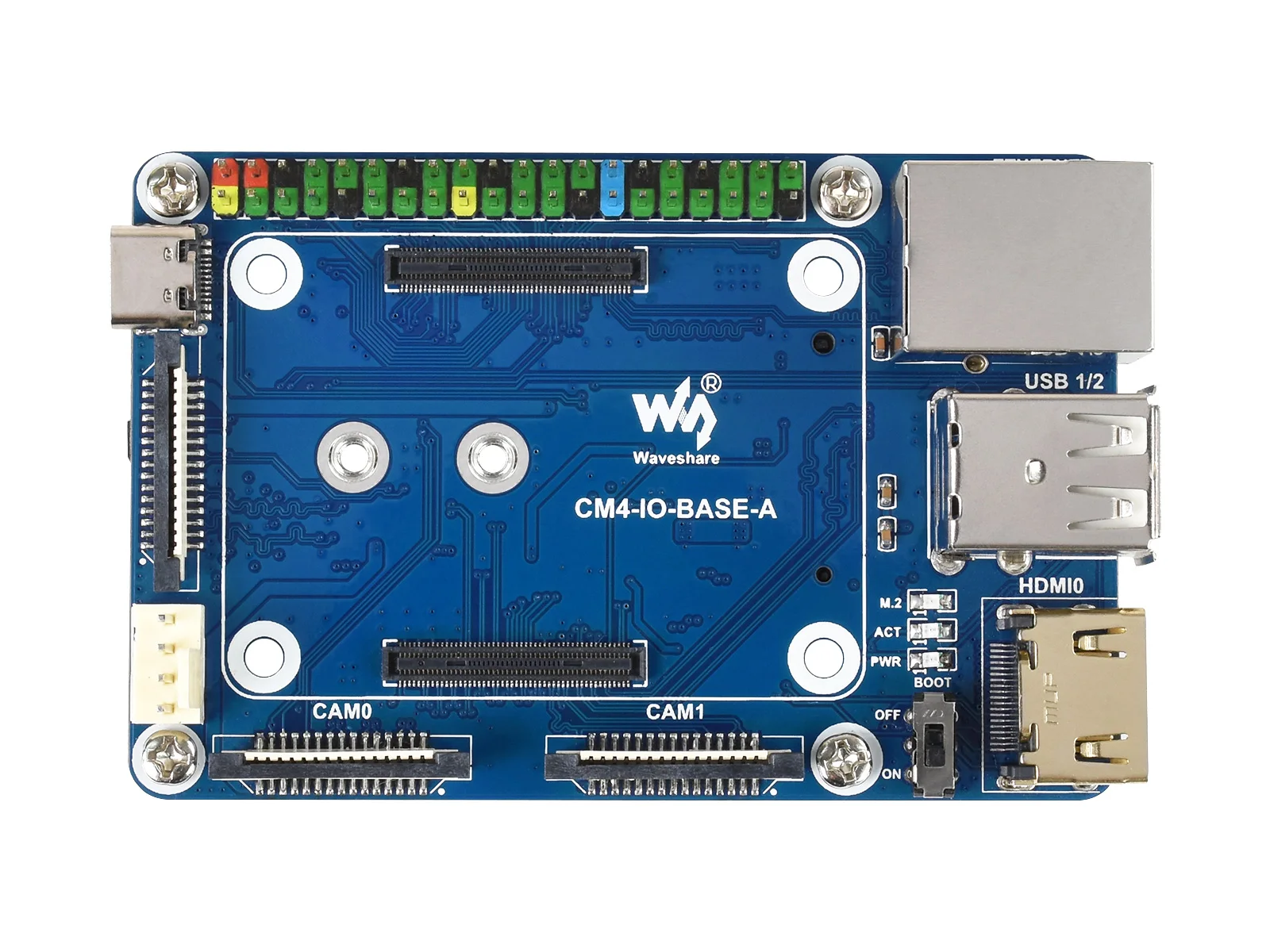

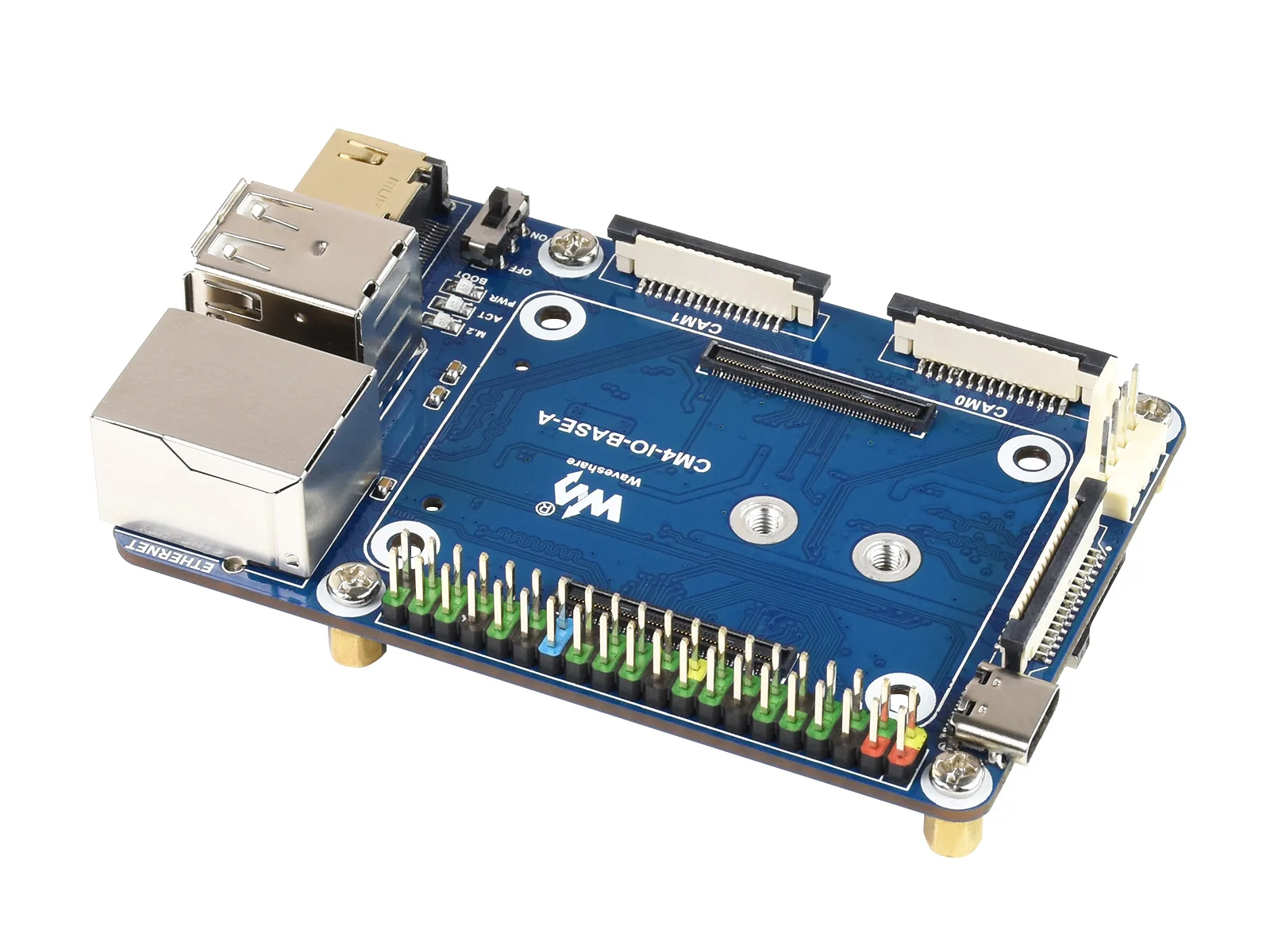

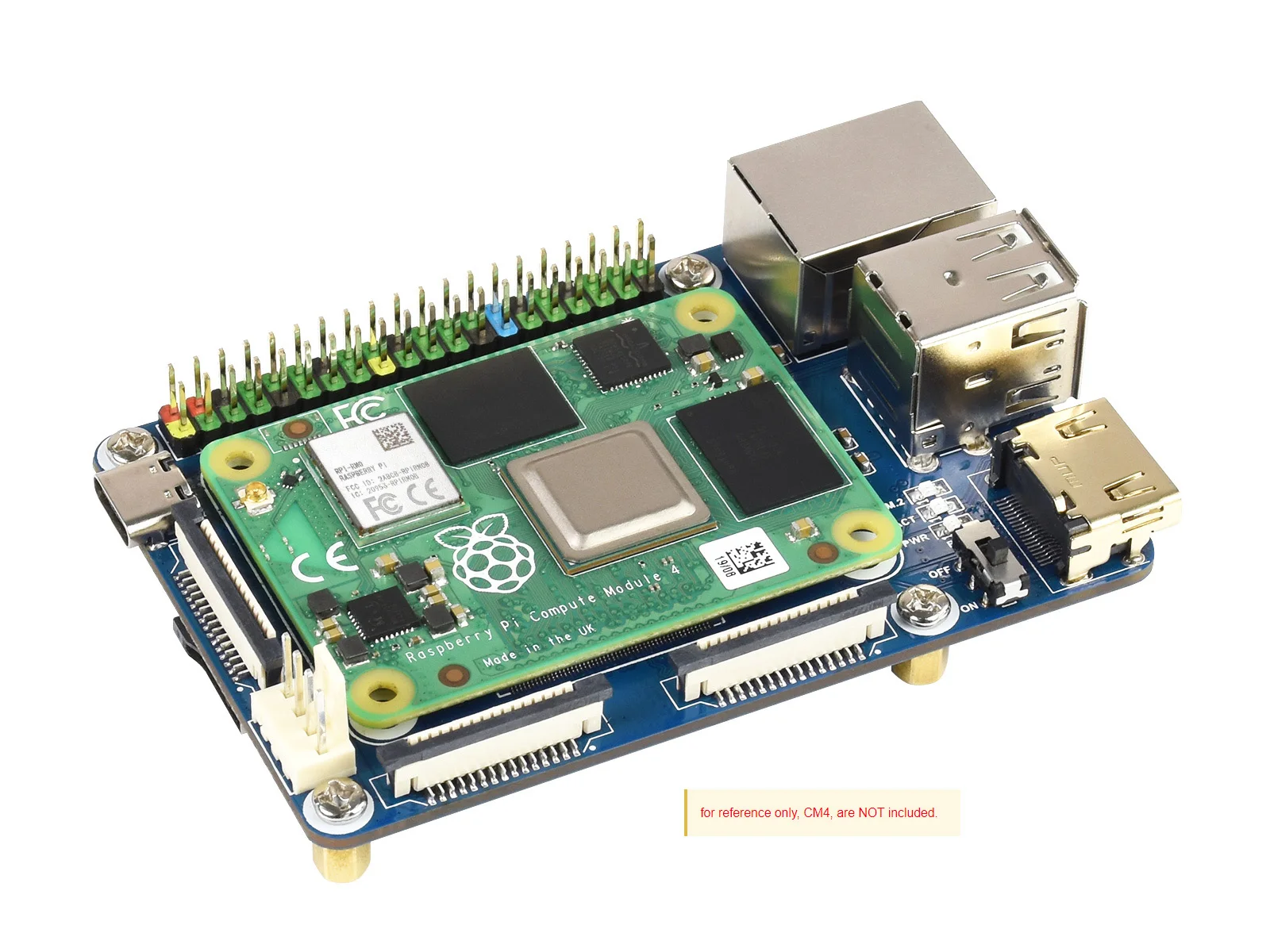

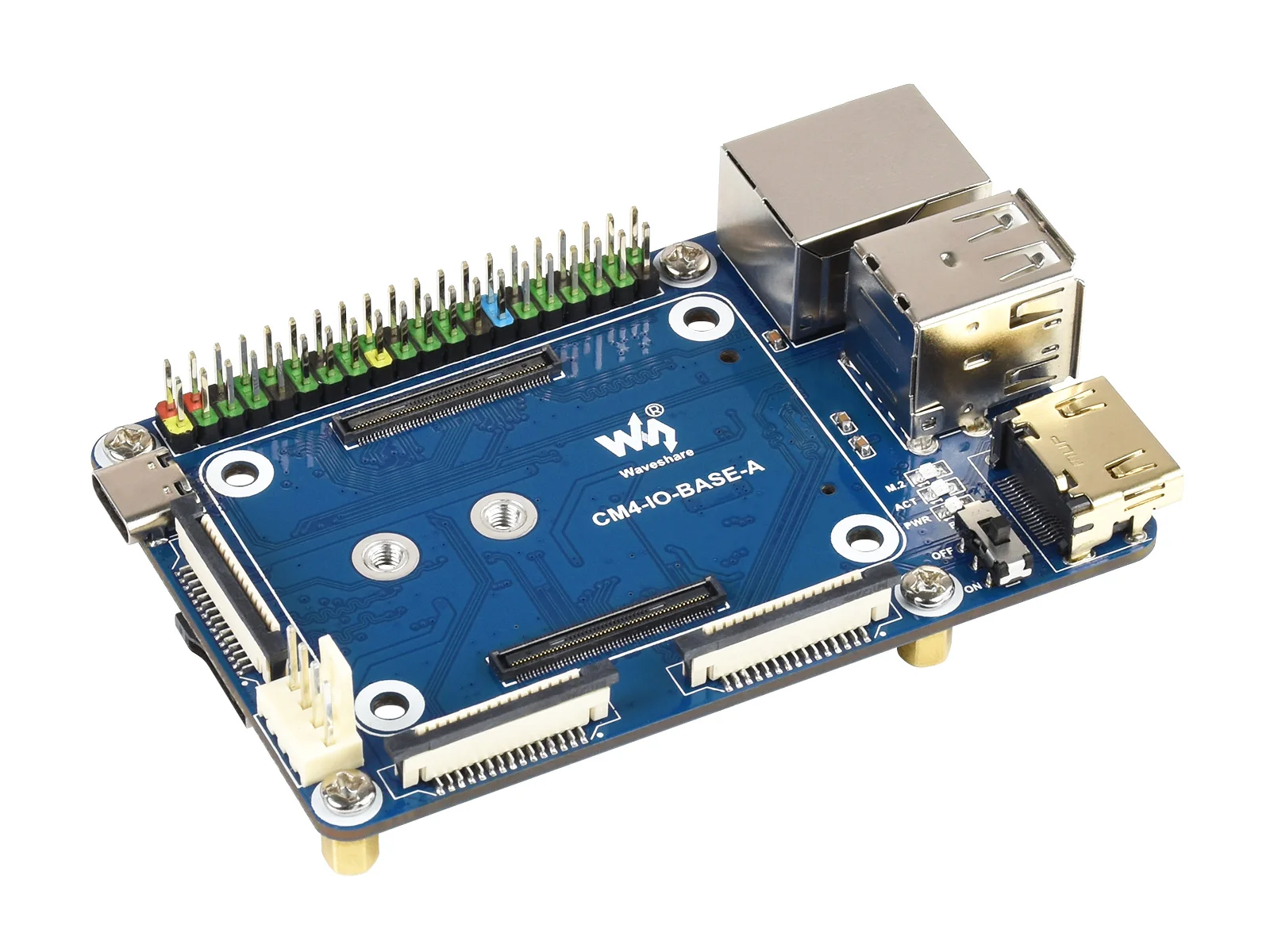

Базовая плата Waveshare Mini (A) для вычислительного модуля Raspberry Pi 4 встроенные разъемы в

Базовая плата Waveshare Mini (A) для вычислительного модуля Raspberry Pi 4 встроенные разъемы в

Описание

Подходит для оценки Raspberry Pi CM4 или интеграции в конечные продукты

Разъем CM4

Подходит для всех вариантов вычислительного модуля 4

Сетевое соединение

Коннектор RJ45 Gigabit Ethernet

M.2 M ключ, поддерживает коммуникационные модули или NVME SSD

Соединитель

40-контактный разъем Raspberry Pi GPIO

USB

USB 2.0 тип A × 2, USB 2,0 через разъем FFC × 2

Дисплей

Порт дисплея MIPI DSI (15pin 1,0 мм FPC разъем)

Камера

Порт камеры MIPI CSI-2 × 2 (15pin 1,0 мм FPC разъем)

Видео

Порт HDMI × 2 (включая один порт через разъем FFC), поддерживает выход 4K 30fps

РТС

Нет/Нет

Хранение

Гнездо для карты MicroSD для вычислительного модуля 4 Lite (без eMMC) варианты

Головка вентилятора

Без управления вентилятором, 5 В

Вход питания

5 В

Размеры

85 × 56 мм

CM4 Базовая плата

Количество и характеристики интерфейса

POE

Гигабитный
ETH

40 контактов
Гпио

PCIE

USB①

DSI

HDMI

CSI

РТС

Вентилятор
Заголовок

Мощность
Вход

Особенности

Мини база А

× 1

√

M.2 м

2,0 × 4

× 1

× 2

× 2

5 В

5 В

Мини-размер

Мини База B

× 1

√

M.2 м

2,0 × 4

× 1

× 2

× 2

√

5 В

5 В

Мини-размер

Двойной гигабит ETH

× 2

√

3,0 × 3

× 1

× 2

× 2

√

5/12 в

7-36 в

IOT база

√

× 1

Gen2 × 1

2,0 × 2

× 2

× 2

× 2

√

5/12 в

7-36 в

Поддержка 5G/4G
RS232
RS485
АЦП

POE база (B)

√

× 1

√

Gen2 × 1

2,0 × 4

× 2

× 2

× 2

√

5/12 в

5 В

RS232
RS485

POE база

√

× 1

√

3,0 × 4

× 2

× 2

× 2

√

5/12 в

7-36 в

Официальный RASPBERRY PI

②

× 1

√

Gen2 × 1

2,0 × 4

× 2

× 2

× 2

√

12 В

12 В

Примечание

① USB 3,0 эквивалентен USB 3,2 Gen1
② Заголовок PoE есть только на официальной плате ввода-вывода Raspberry Pi без схемы PoE, это означает, что для официальной платы ввода-вывода требуется дополнительный модуль PoE для включения функции PoE.
Если не указано иное, функция PoE подходит для интеграции совместимой с 802.3af цепи PoE (5 В/2,5 А).

Стандартный разъем CM4 и 40-контактный разъем Raspberry Pi GPIO с цветовой кодировкой
Подходит для вычислительного модуля 4 Lite/EMMC Series Module

Встроенные несколько разъемов, включая:
CSI/DSI/вентилятор/HDMI/USB/RJ45 Gigabit Ethernet/слот карты Micro SD/M.2 слот

Разъем CM4
Подходит для всех вариантов вычислительного модуля 4

Вход/программирование питания
Источник питания 5 В/2,5 А или используется для сжигания eMMC

Дисп
Порт дисплея MIPI DSI

Вентилятор
Для подключения вентилятора охлаждения, позволяет регулировать скорость и измерять

Камера
2 порта для камеры MIPI CSI

Разъем HDMI0
Порт HDMI0, поддерживает выход 4K 30fps

Порты USB 2,0
2 порта USB 2,0, для подключения разных USB-устройств

Разъем Gigabit Ethernet
Коннектор Gigabit Ethernet RJ45, с поддержкой сети 10 / 100 / 1000 м

Индикатор M.2
Указание рабочего состояния интерфейса M.2

Индикатор действия
С указанием рабочего состояния Raspberry Pi

Индикатор PWR
С указанием состояния блока питания Raspberry Pi

Выбор ботинок
ON: CM4 будет загружаться с интерфейса USB-C
Выкл. CM4 будет загружаться с карты eMMC или Micro SD

40-контактный разъем GPIO

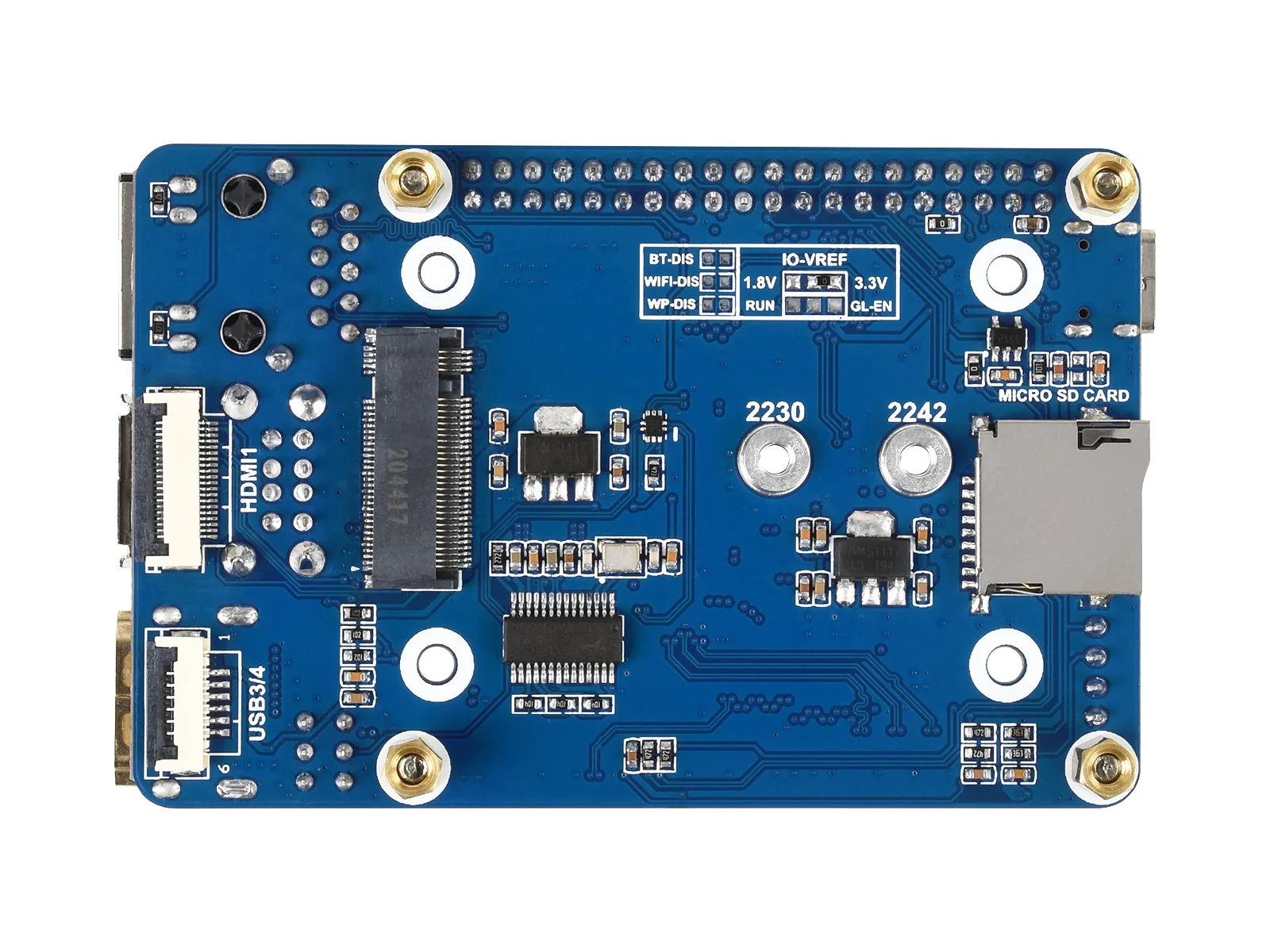

Слот карты micro sd
Для подключения Micro SD-карты с предварительно сгоревшим изображением (только облегченный вариант)

Разъем HDMI1 FFC
Порт HDMI1, поддерживает выход 4K 30fps

Разъем USB 2,0 FFC
Может быть подключен через адаптер

FE1.1S
Чип usb-хаб, расширяющий один порт USB до 4-х портов

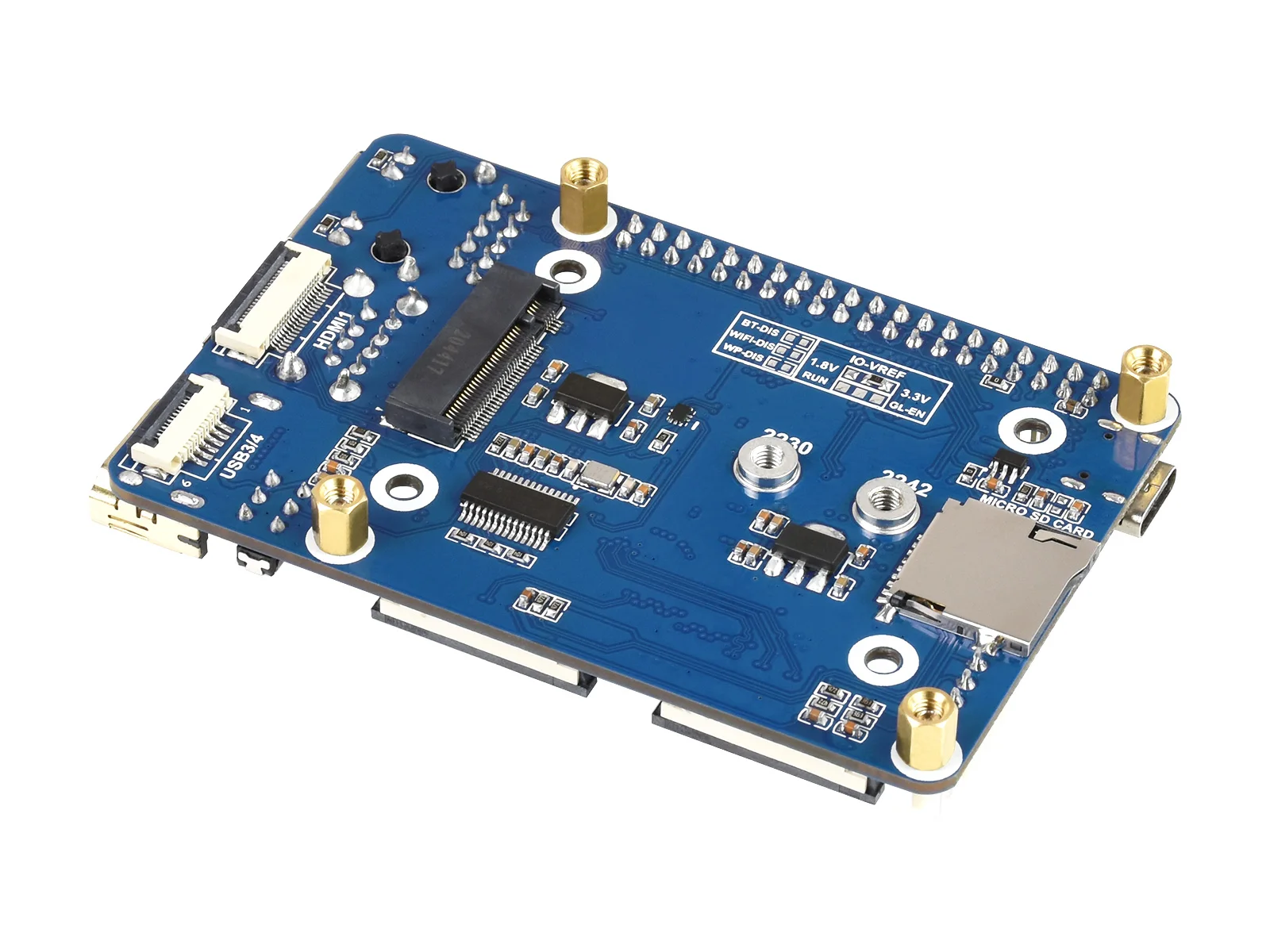

Слот M.2
Поддерживает различные твердотельные накопители NVME или коммуникационные модули с интерфейсом PCIE M.2 KEY-M

Работа с дисплеями и камерами

Работа с дополнительным SSD

* Ресурсы для разных продуктов могут отличаться, проверьте на странице Вики, чтобы подтвердить фактически предоставленные ресурсы.

Содержимое упаковки

Вес:0,045 кг

CM4-IO-BASE-A Х1

Крепежный винт SSD x1
