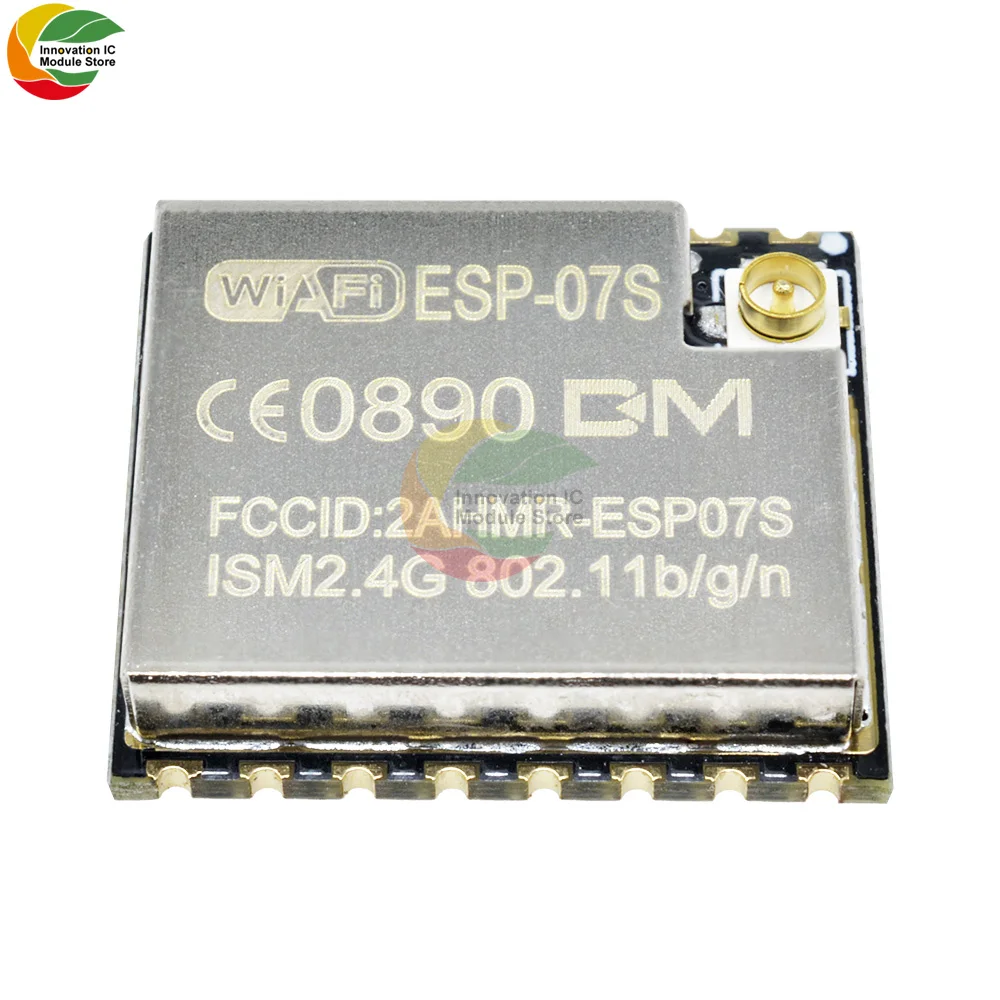

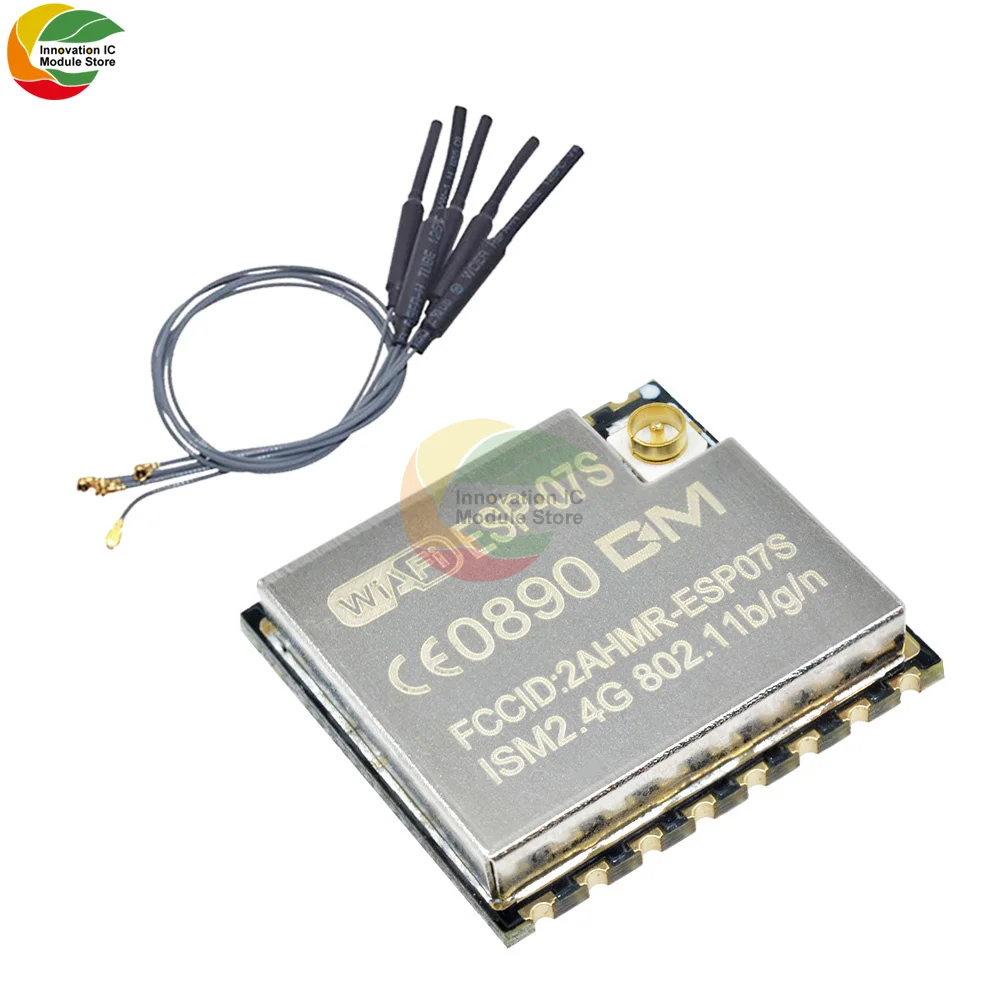

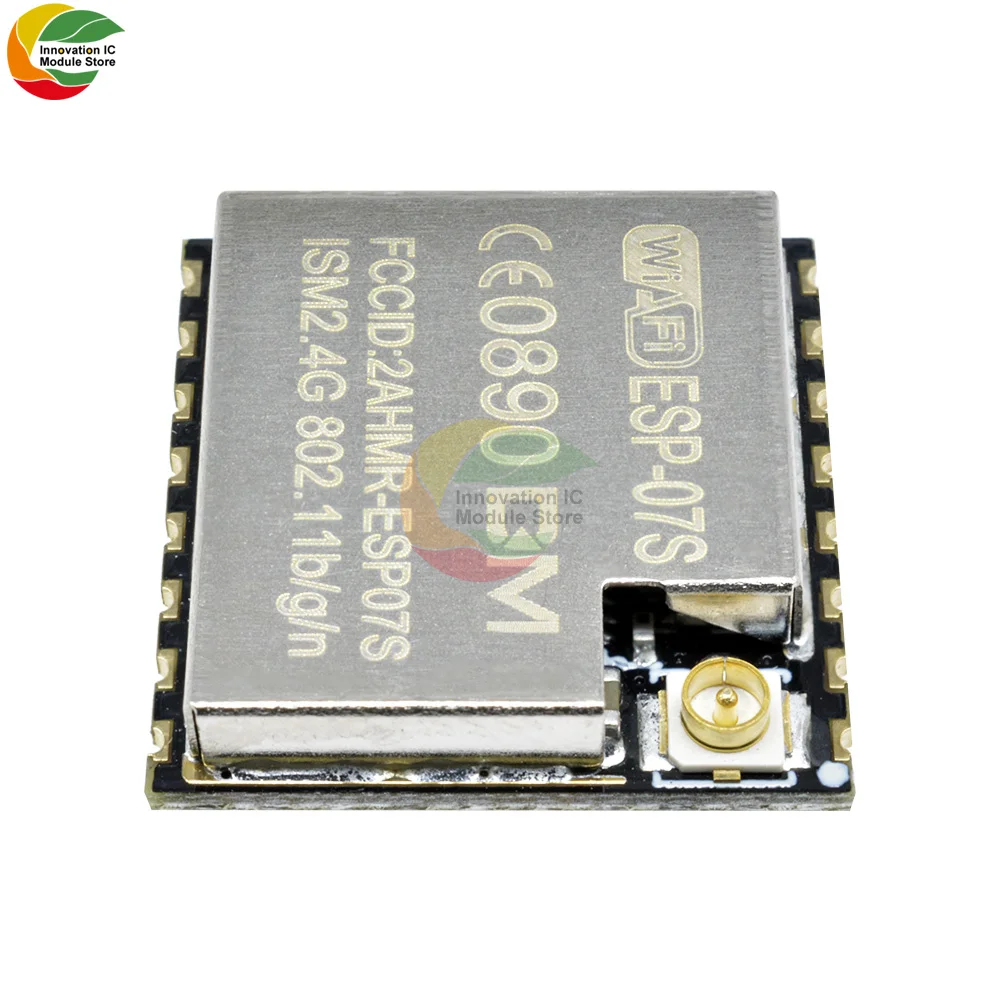

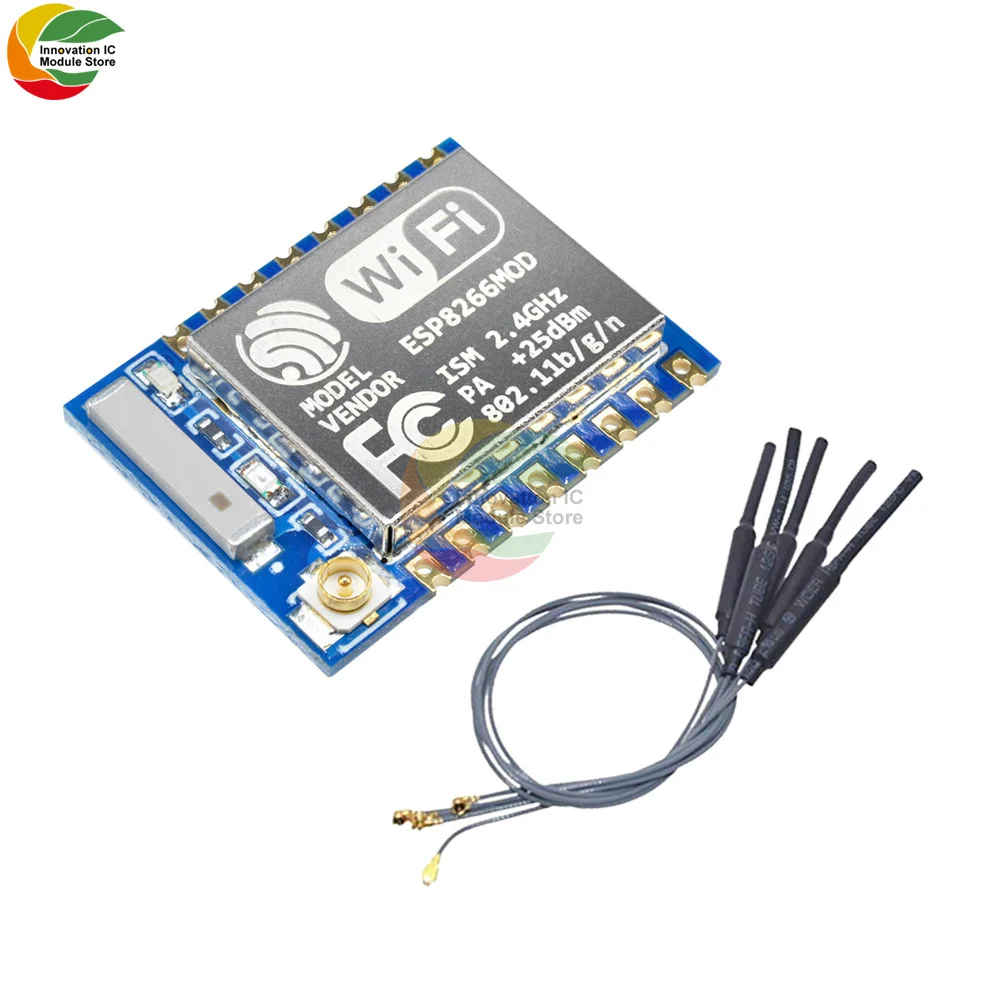

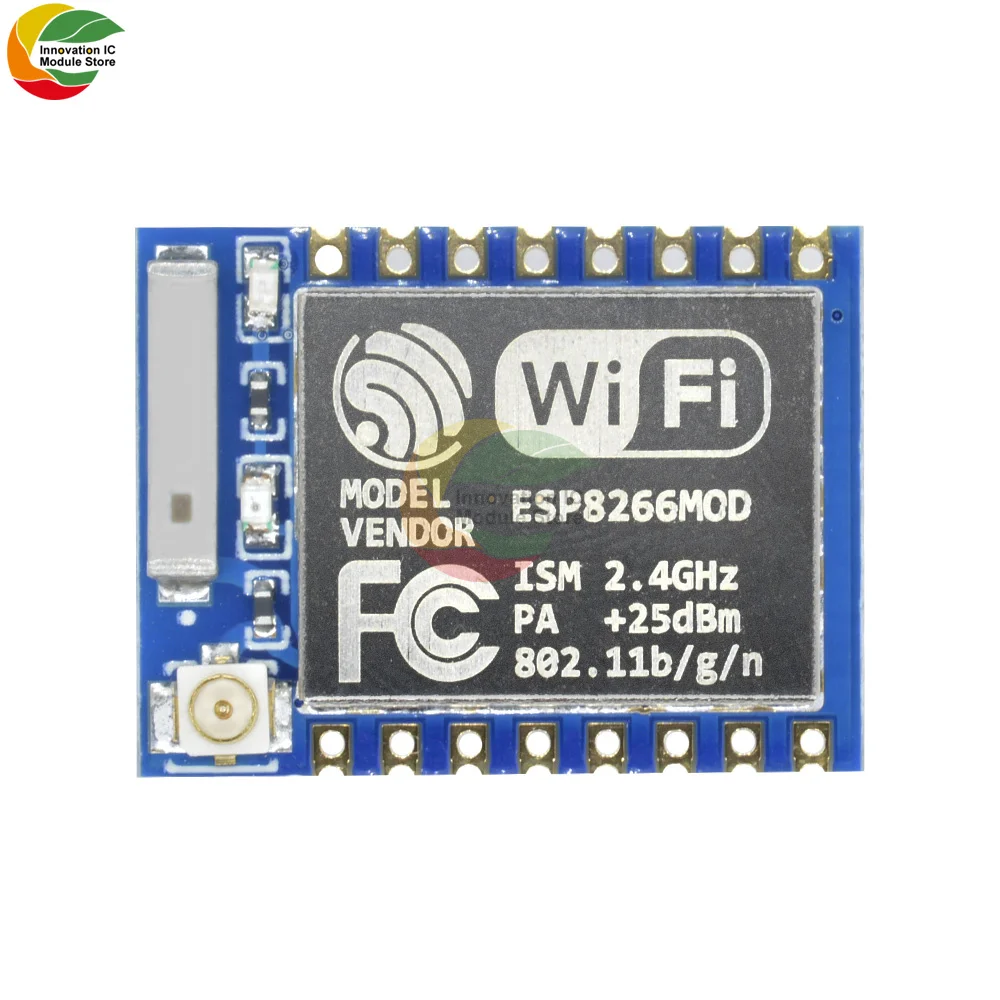

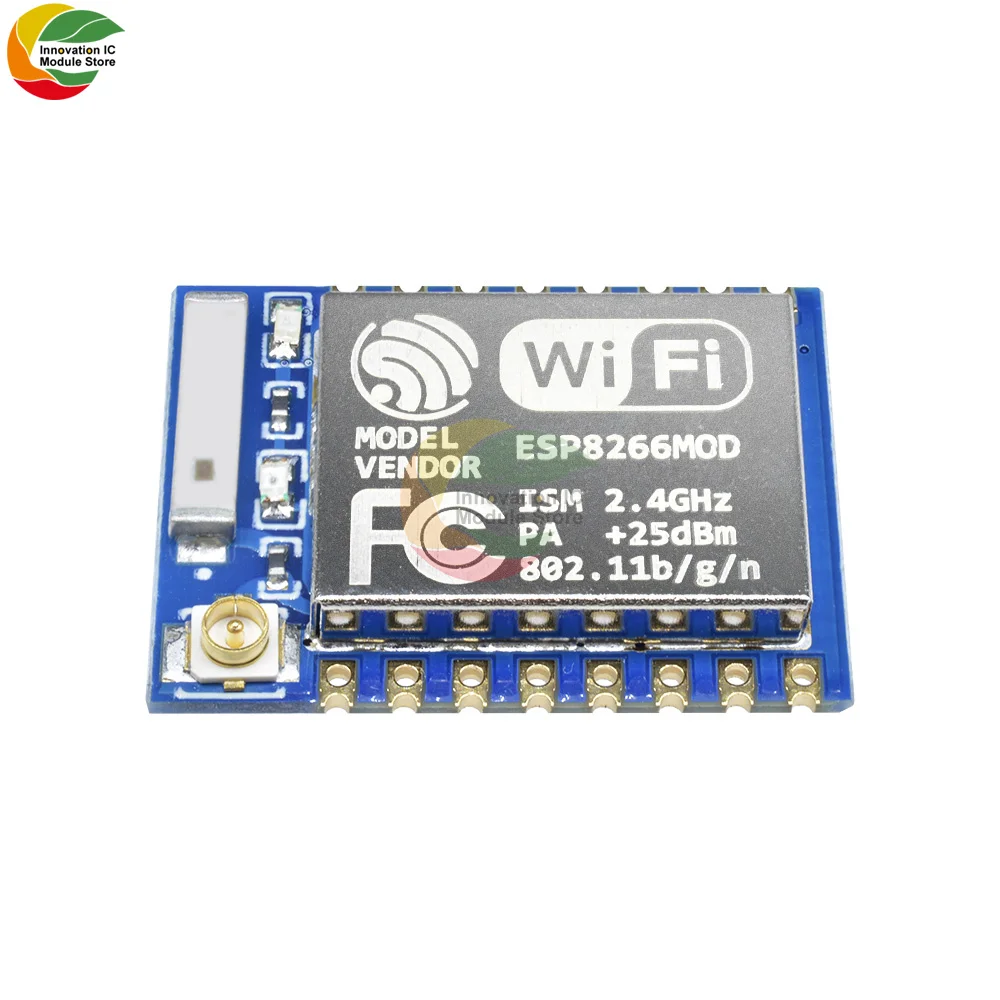

ESP-07:

Параметр:

Стандарт беспроводной связи: 802,11 b / g / n

Диапазон частот: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)

Интерфейс передачи данных: UART / HSPI / I2C / I2S / Ir пульт дистанционного управления

Рабочее напряжение: GPIO / PWM 3,0-3,6 В

Рабочий ток: 80 мА (средний)

Рабочая температура: -40 ℃ ~ 125 ℃

Температура хранения: нормальная температура

Внешний интерфейс: N / A

Режим беспроводной сети: станция/softAP / SoftAP + станция

Механизм безопасности: WPA / WPA2

Тип шифрования: WEP / TKIP / AES

Обновление прошивки: загрузка локального последовательного порта/обновление облака/загрузка мейнфрейма

Разработка программного обеспечения: Поддержка клиентского сервера, Предоставление SDK для вторичного развития клиента

Сетевые протоколы: iP4, TCP / UDP / HTTP / FTP

Конфигурация пользователя: набор инструкций, облачный сервер, приложение ndroid / iOS

Размер: 17*16*3 мм

Характеристика:

Поддерживает стандарты 802,11 b / g / n

Встроенный Tensilica L106 с низким энергопотреблением 32-битный MCU, основная частота поддерживает 80 MГц и 160 МГц, поддерживает RTOS

Встроенный 10 бит высокой точности АЦП

Встроенный стек протокола TCP / IP

Встроенный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть

Встроенный PLL, AVR и компоненты управления питанием, 802.11b режим + выходная мощность 20dBm

A-MPDU, A-MSDU агрегация и 0.4s интервал защиты

Wi-Fi 2,4 ГГц, поддержка WPA / WPA2 режим безопасности

Поддержка удаленного обновления и облачного обновления OTA

Поддержка режима работы STA / AP / STA + AP

Поддержка функции смарт-конфигурации (включая устройства Android и iOS)

HSPI, UART, I2C, I2S, инфракрасный пульт дистанционного управления, ШИМ, GPIO

Удерживающий Ток сна составляет 10uA, ток отключения питания менее 5uA

Подключение и передача пакетов после 2 мс пробуждения

В режиме ожидания потребеление энергии в режиме ожидания составляет менее 1,0 МВт (DTIM3)

Диапазон рабочих температур: от-40 °C до 125 °C

Определение штифта:

RST: модуль сброса

ADC: результат преобразования A / D, диапазон входного напряжения 0-1 в; Диапазон значений: 0 ~ 1024

CH_PD: высокоуровневая работа; Низкоуровневый модуль выключен

GPIO16: подключение к RST pin для достижения глубокого сна wakeup

GPIO14: HSPI_CLK

GPIO12: HSPI_MISO

GPIO13: HSPI_MOSI; UART0_CTS

VCC: 3,3 V источника питания

GND: GND

GPIO15: MTDO; HSPICS; UART0_RTS

GPIO2: UART1_TXD

GPIO0: GPIO0

GPIO4: GPIO4

GPIO5: GPIO5

RXD0: UART0_RXD; GPIO3

TXD0: UART0_TXD; GPIO1

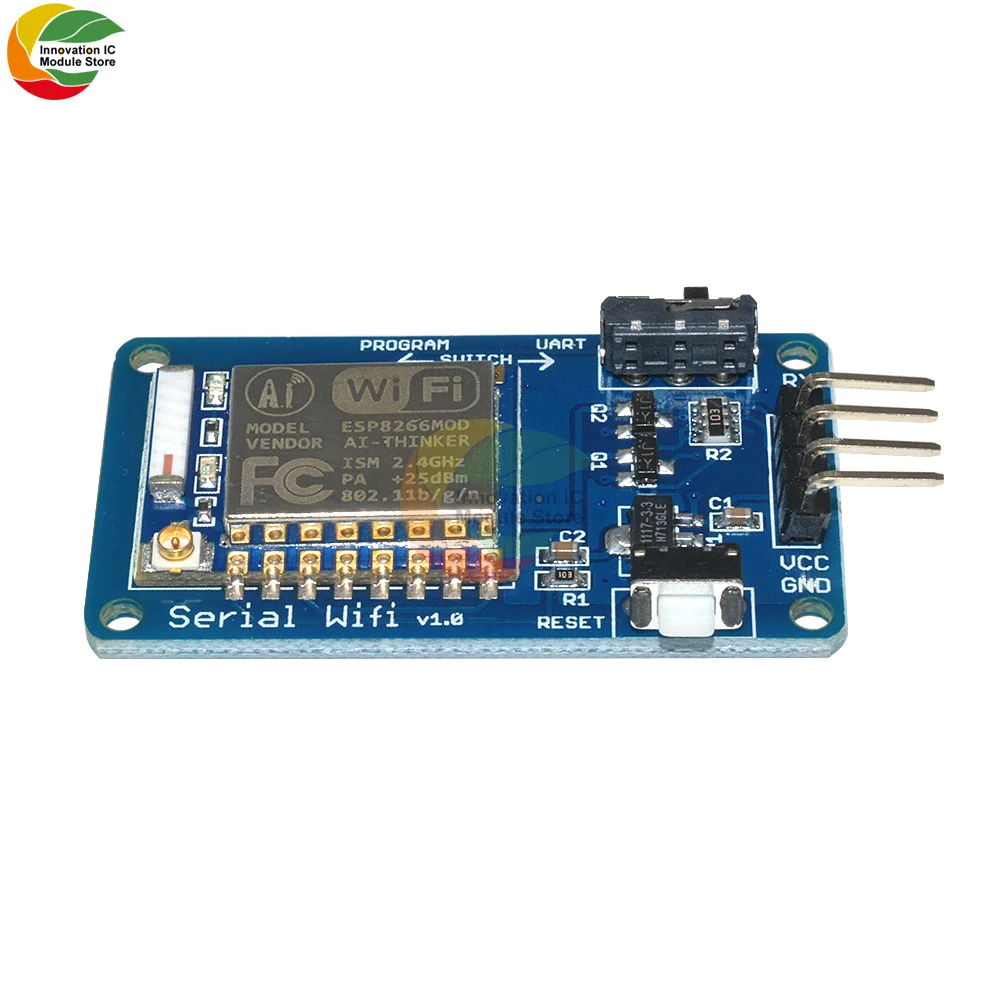

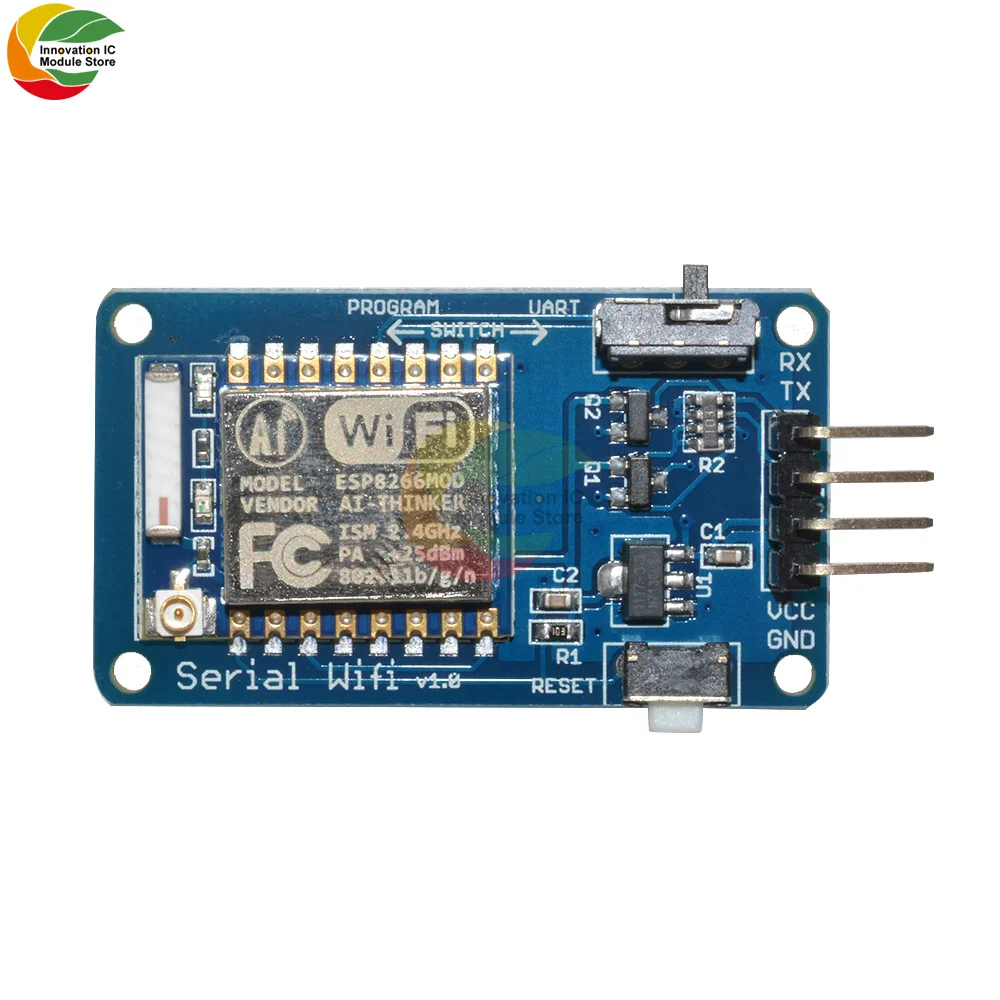

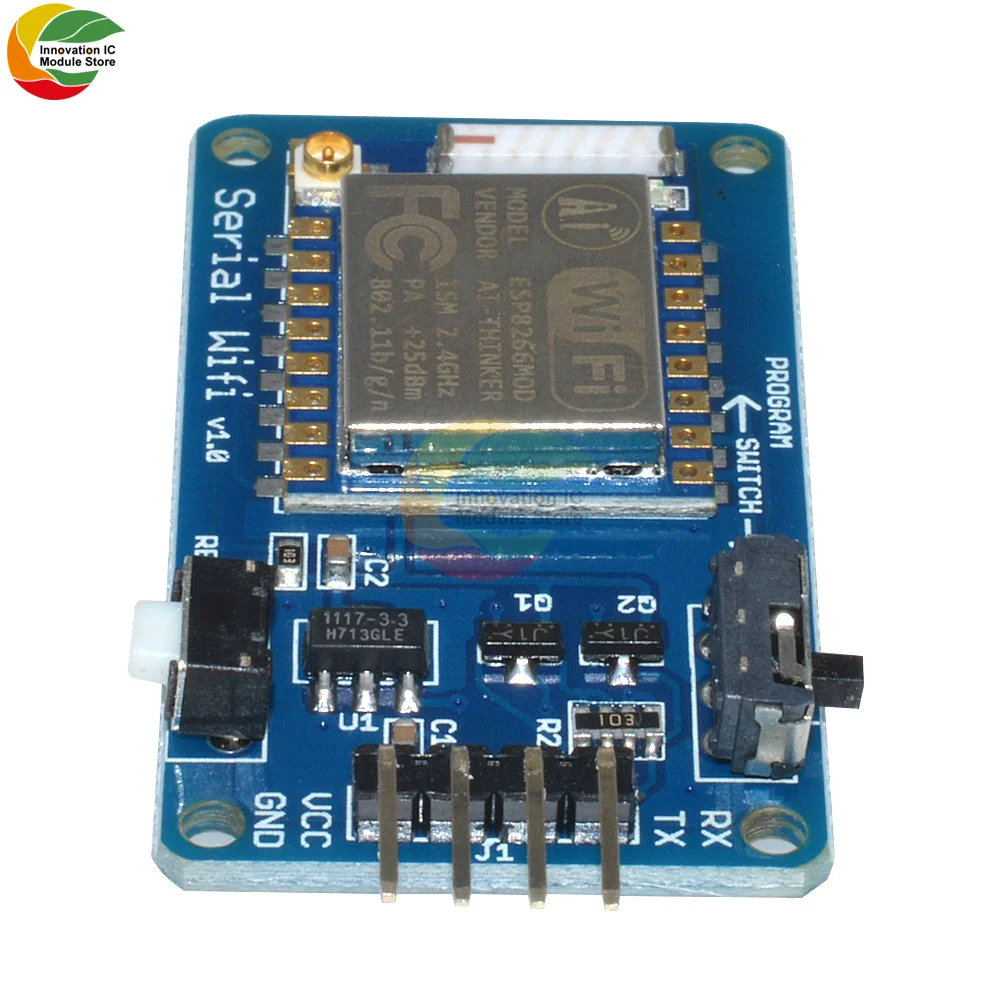

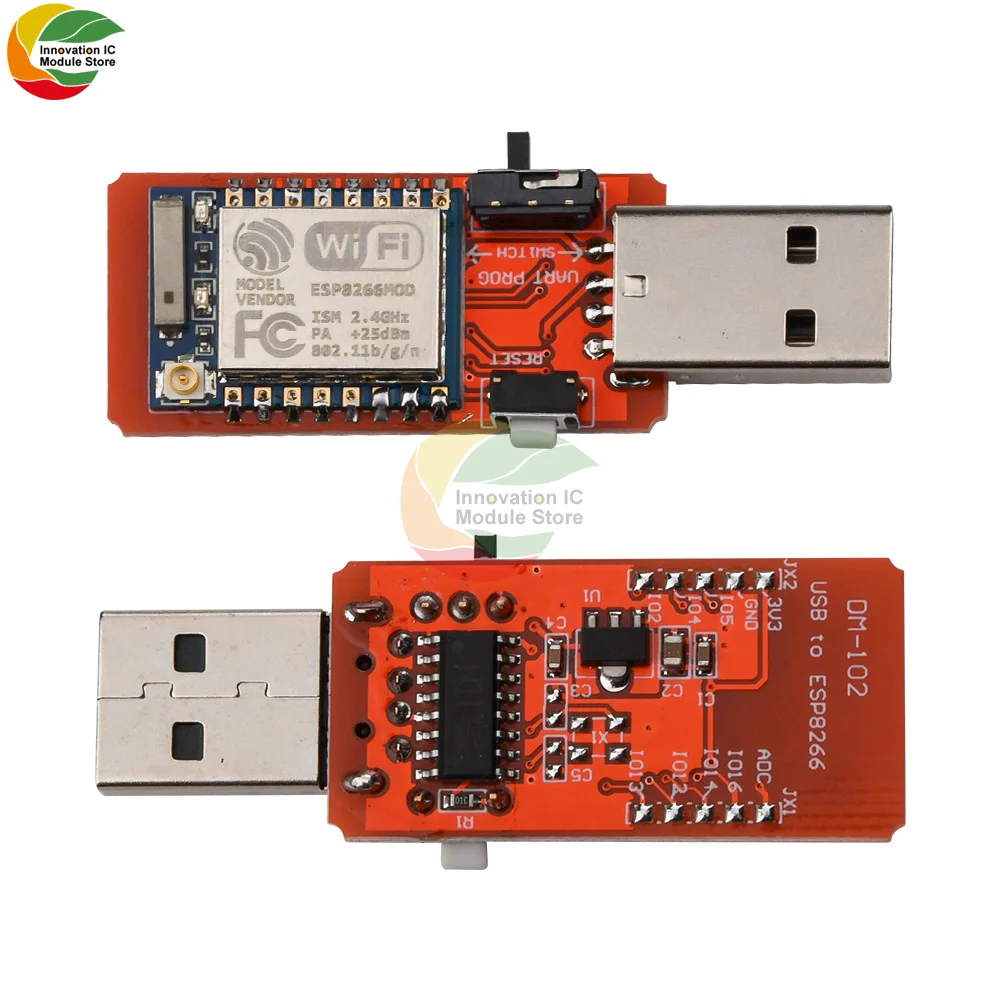

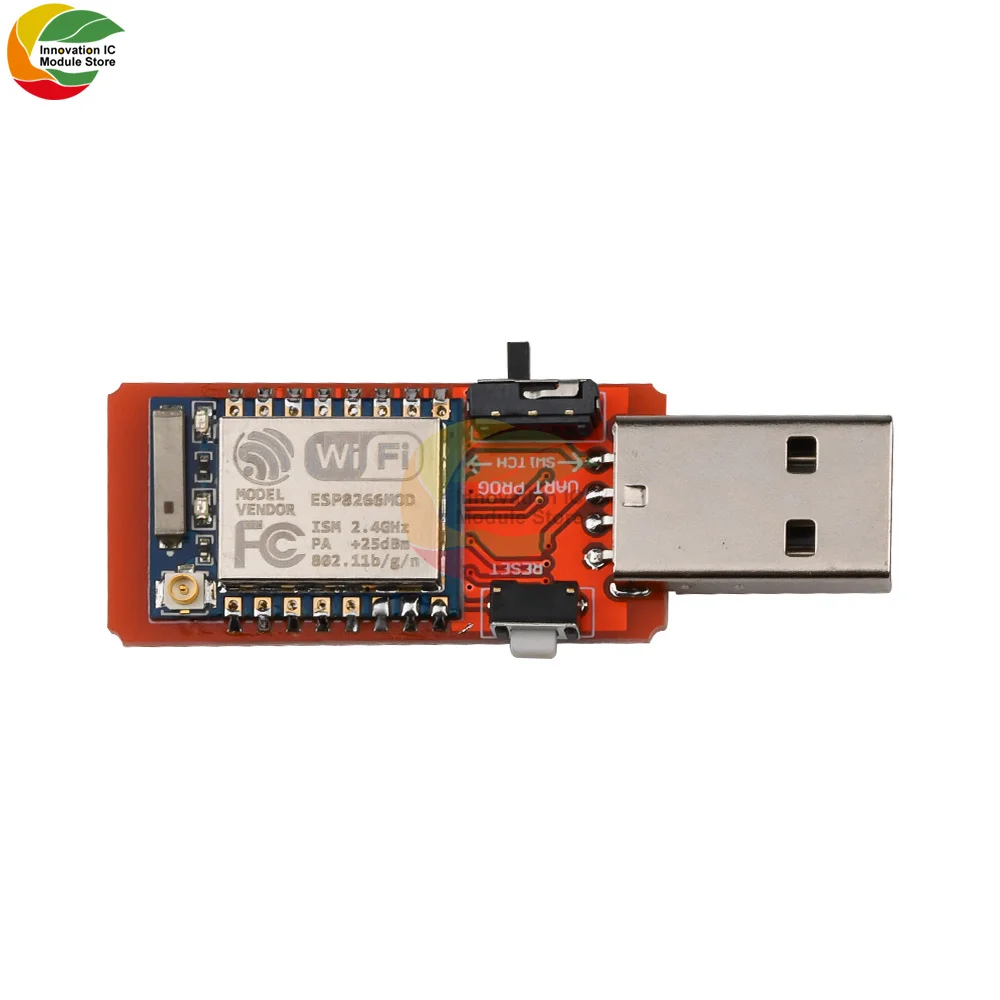

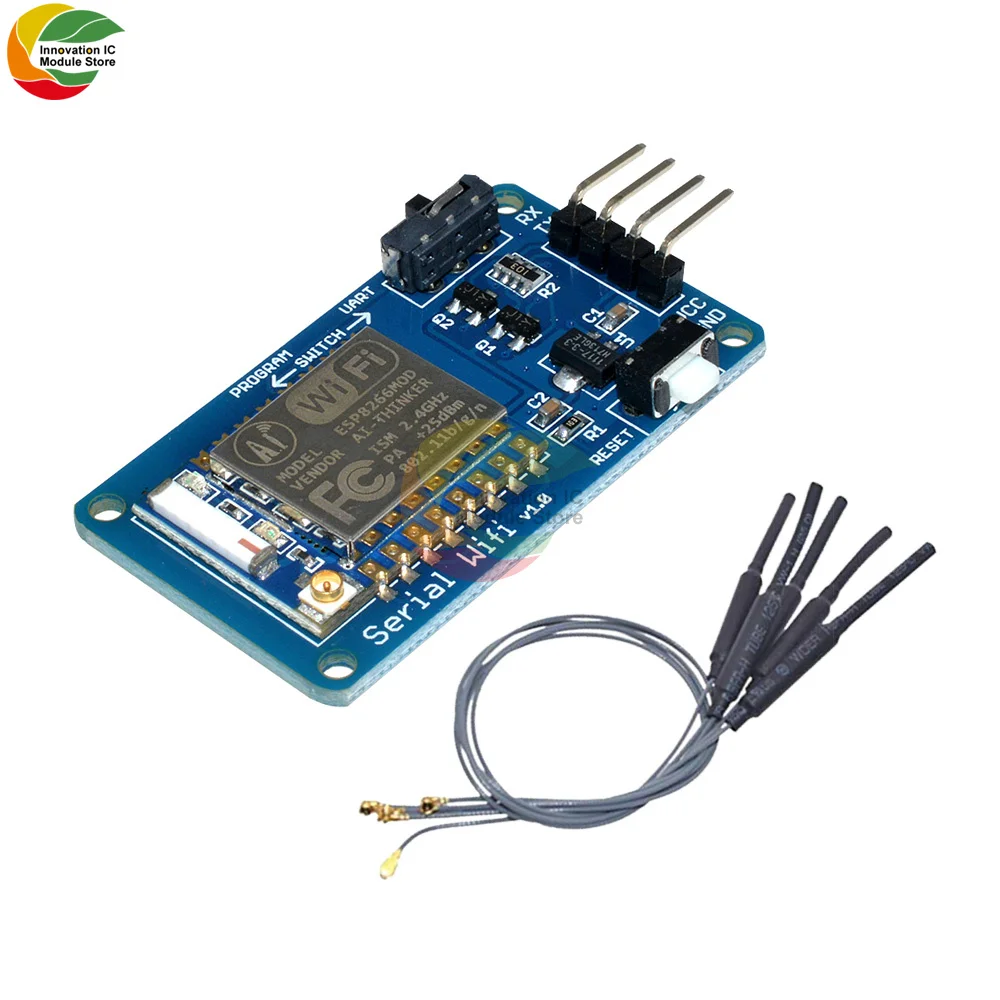

ESP8266:

Описание:

Это WiFi последовательный модуль трансиверов, основанный на ESP8266 SoC. SOC имеет интегрированный стек протокола TCP/IP. Это интерфейс последовательной связи TTL, и его параметры могут быть установлены по команде. Он широко используется в сети, умный дом проект, когда он подключен к Wi-Fi роутеру. Он используется для удаленного мониторинга бытовой техники, температуры и влажности в спальне, управления бытовой техникой и интеллектуальным автомобилем на мобильный телефон.

Характеристика:

Для Arduino UNO R3 И совместимая плата могут напрямую подключаться к этому модулю.

Интерфейс logic напряжение: 3,3 V / 5V совместимый (бортовой сдвига уровня цепи)

Рабочее напряжение: 4,5 V-5,5 V (бортовой 3,3 V регулятор LDO)

Рабочий ток: 240 мА (макс.)

Скорость передачи данных последовательного порта: 115200 (по умолчанию), может быть изменена на другие значения по команде

Формат последовательной связи: 8N1

Кнопка сброса на плате

Встроенный переключатель для выбора режима UART или режима обновления прошивки

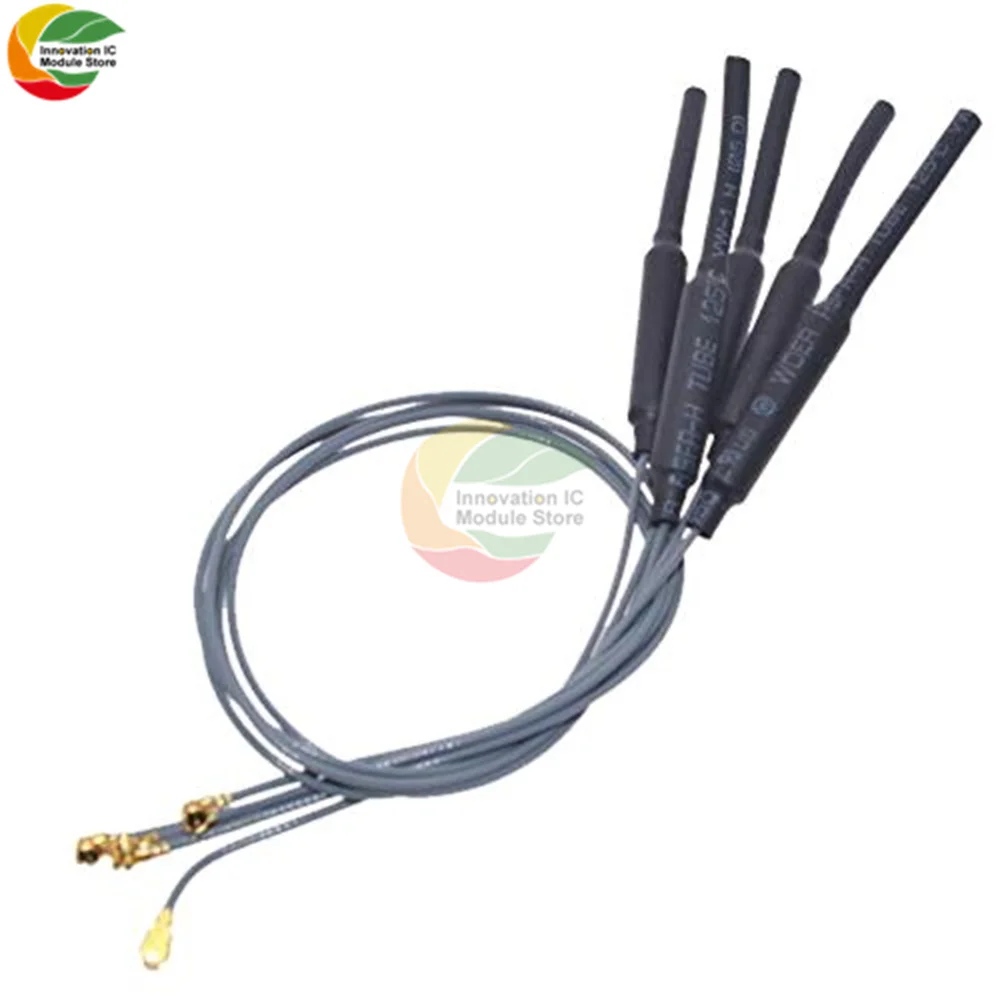

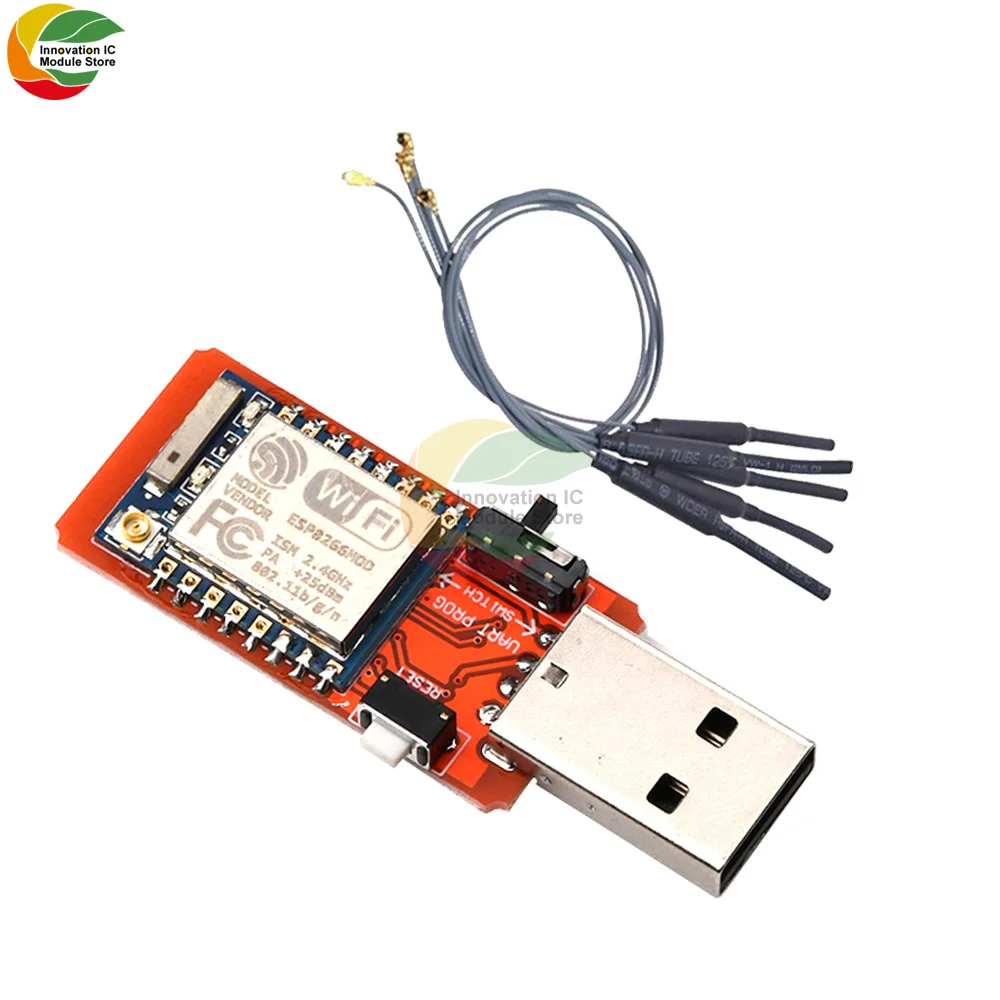

Тип антенны: встроенная керамическая антенна доступна, и вы также можете использовать внешнюю антенну.

Режим беспроводной сети: станция/softAP / SoftAP + станция

Беспроводные критерии: 802,11 b / g / n

WI-FI @ 2,4 ГГц, поддержка WPA / WPA2 режим безопасности

Очень легко проектировать проекты по команде

Применение: Домашняя Автоматизация, сенсорные сети, промышленное Беспроводное управление, умный автомобиль.
