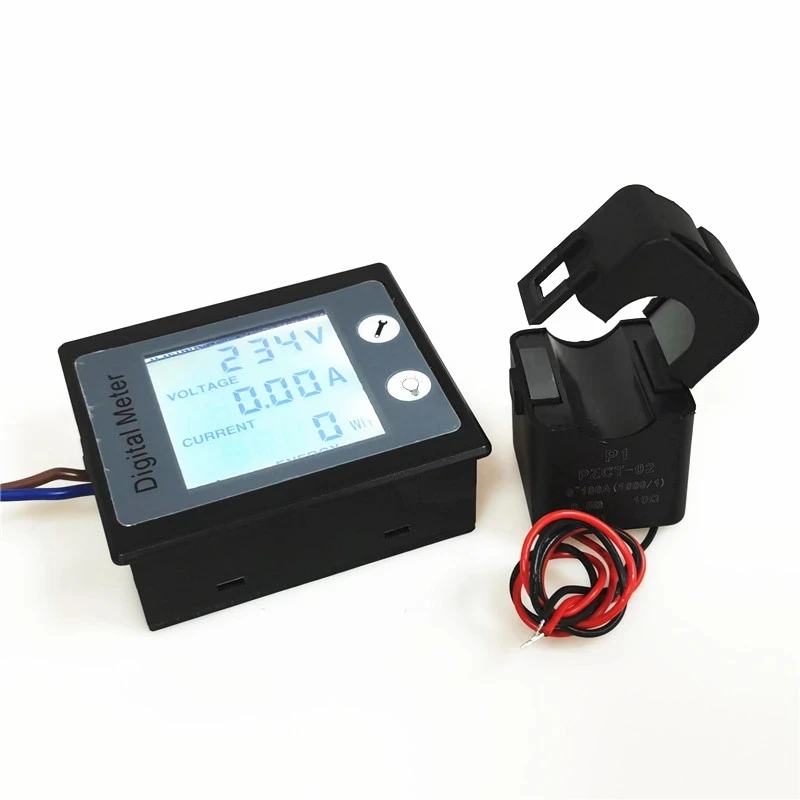

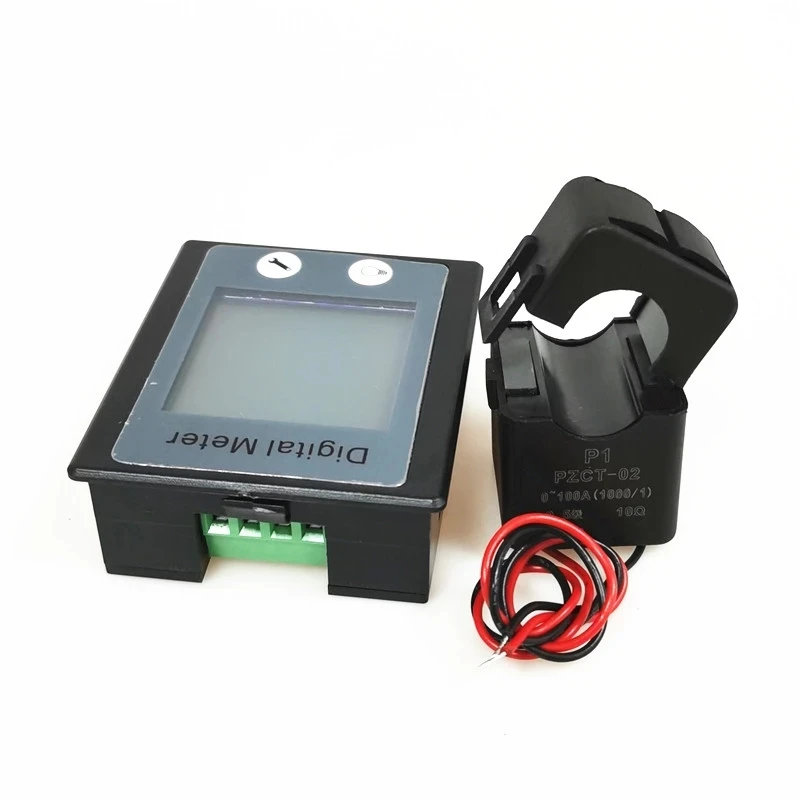

Переменного тока однофазный цифровой Electric Saver Мощность ваттметр 220V 100A счетчик энергии с CT Разделение

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция сигнализации от перегрузки (превышение порога сигнала тревоги, подсветка и мигающий сигнал питания).

3. Предустановленная функция порога питания (может установить порог питания).

4. Функция сброса энергии.

5. Храните данные при выключении питания.

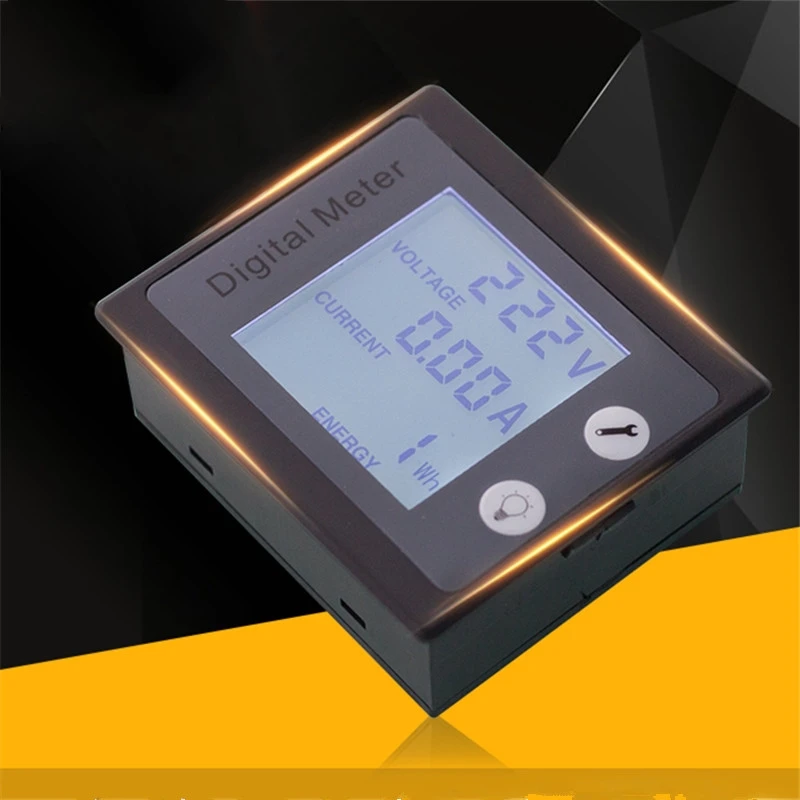

6. STN полный угол обзора LCD (отображение напряжения, тока, активной мощности/энергии одновременно)

7. Функция подсветки.



Формат дисплея



1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В 1KW, формат отображения 0,0 ~ 999,9 W

1 кВт и выше, Формат дисплея 1000 ~ 9999 Вт;

10kw и более поздних версий, формат отображения 10,0 ~ 22.0kW

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В течение 10 кВт · ч Формат дисплея 0 ~ 9999Wh

10 кВтч и выше, Формат дисплея 10 ~ 9999квтч;

Более 9999kwh вернет 0

3. Напряжение: Диапазон испытаний: 80 ~ 260 в

Формат дисплея: 80 ~ 260 в

4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея: 0,00 ~ 99.99A

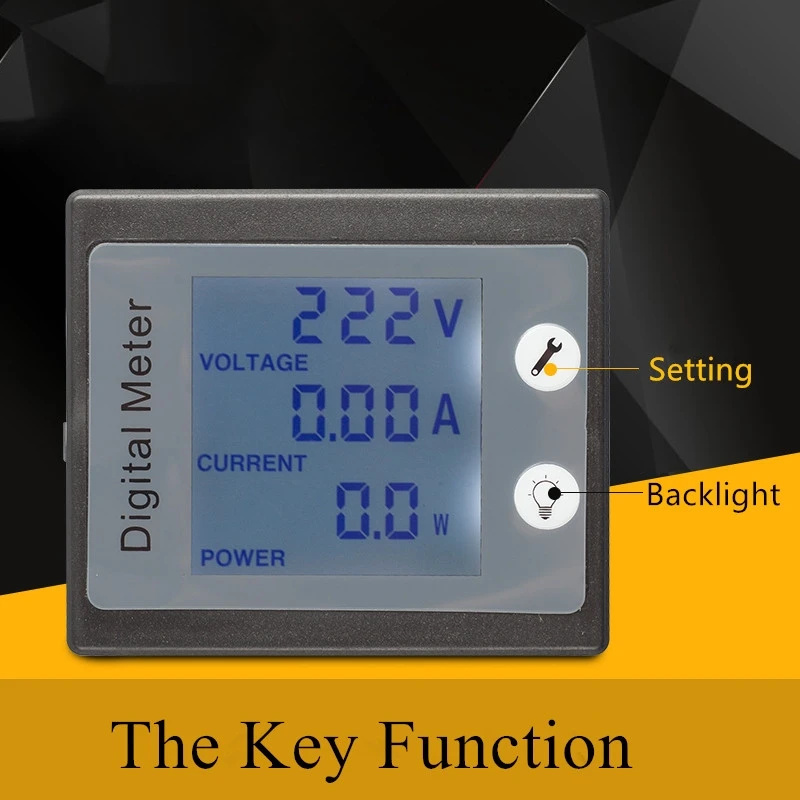

Ключ

1. Управление Подсветкой

Короткое нажатие клавиши 5, чтобы включить или выключить подсветку, подсветка имеет функцию памяти, она может хранить состояние ВКЛ или ВЫКЛ при выключении питания.

2. Сброс энергии

Шаг 1: удерживайте клавишу 6 в течение не менее 3 секунд, пока число в области отображения энергии не мигнет, а затем отпустите клавишу.

Шаг 2: Если нажмите клавишу 6 еще раз, то значение энергии будет очищено и выйти из состояния сброса. Если коротко нажмите клавишу 5 снова, то значение энергии не будет очищено и покинет состояние сброса. Если в течение 10 секунд ключ не будет работать, энергетическое значение не будет очищено и покинет состояние сброса.

3. Установите порог сигнала тревоги

Шаг 1: удерживайте нажатой клавишу 5 не менее 3 секунд, пока число в области отображения мощности не мигнет, затем отпустите клавишу

Шаг 2: область питания Отображает текущее значение сигнала тревоги и Последняя цифра начинает мигать, затем вы можете коротко нажать клавишу 6 на плюс 1, короткое нажатие клавиши 5 может переключить цифру, которую вы хотите установить. Порог не может быть более 2,5 кВт (Примечание: значение по умолчанию составляет 2,5 кВт).

Шаг 3: после завершения настройки удерживайте клавишу 5 в течение 3 секунд или нет операции в течение 10 секунд, она будет автоматически хранить данные и выходить из состояния набора.

4. Выключатель питания/энергии

Вы можете коротко нажать клавишу 6, чтобы переключить отображение мощности/энергии, состояние дисплея будет храниться при выключении питания.

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальную мощность.

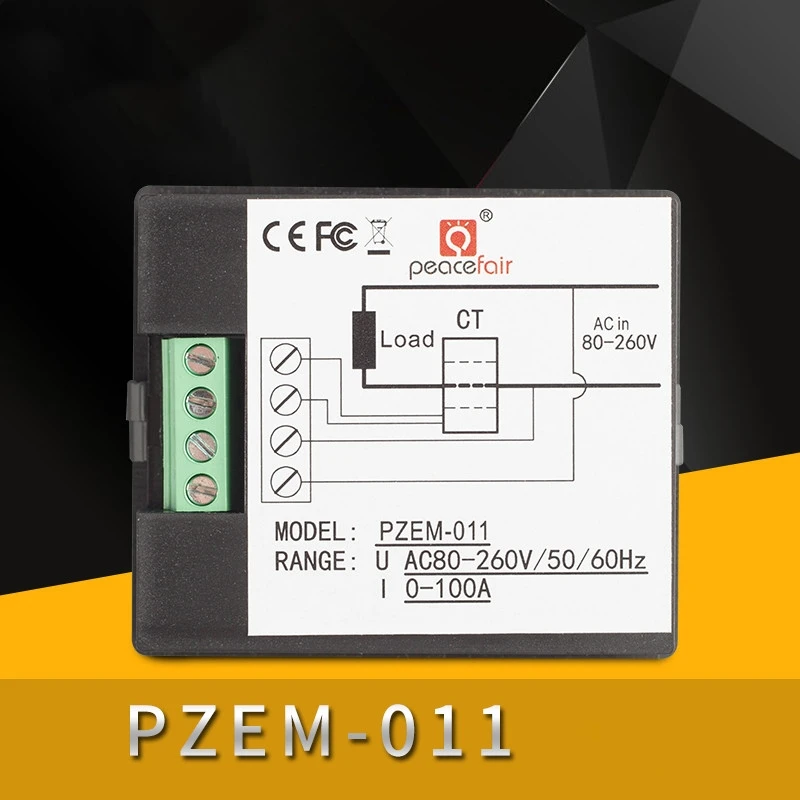

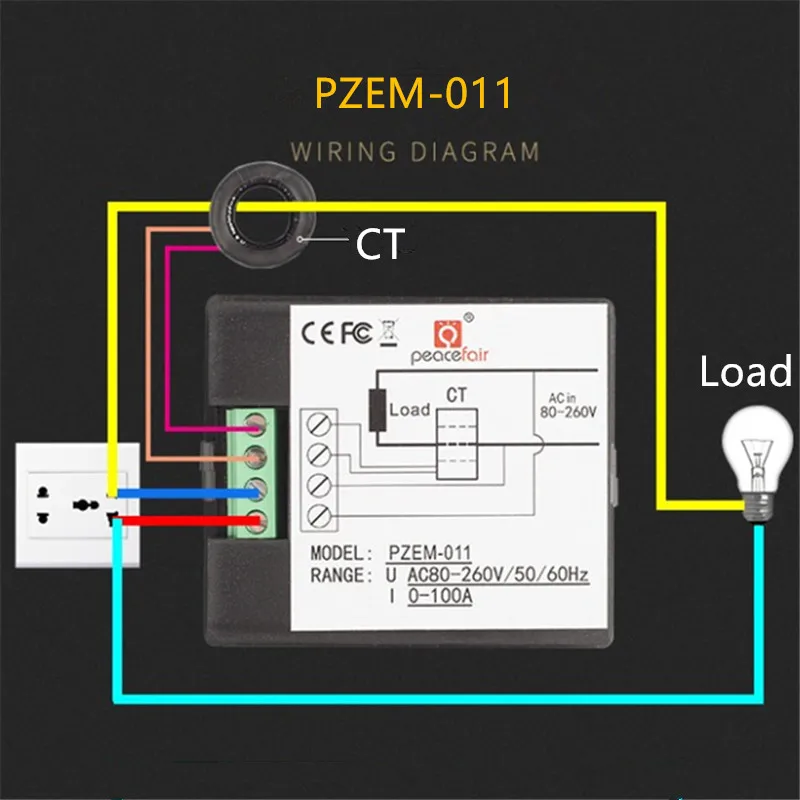

3. Заказ проводки не может быть неправильным.

4. Он не может быть использован в некоторых схемах, таких как инвертор или кремниевый контроль.

Примечание:

Существует три типа мощности: активная мощность (P представляет/единица W), реактивная мощность (Q представляет/единица Var), видимая мощность (S представляет/единица VA).

И Мощность нашего продукта является активной.

Активная мощность рассчитывается как: P = U * I * cosφ, cosφ представляет коэффициент мощности, для чисто резистивных нагрузок (таких как лампы накаливания, нагреватель и т. Д.) коэффициент мощности обычно близок к 1, для индуктивной нагрузки и емкостной нагрузки коэффициент мощности составляет от 0 до 1; Таким образом, когда вы тестируете чисто резистивную нагрузку, мощность (P) существенно равна или близка к U * I; Но когда вы тестируете индуктивные или емкостные нагрузки (например, холодильники, стиральные машины, телевизоры, компьютеры и т. д.), P
