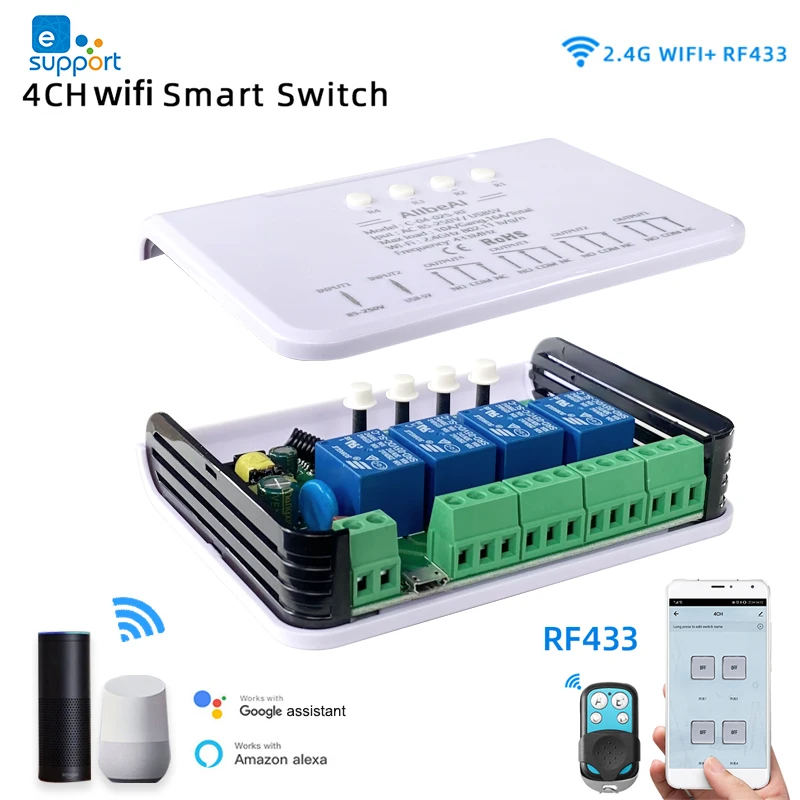

Контроллер двигателя для умного дома 4CH Wi-Fi 5 В 12 32 110 220 постоянного тока

Контроллер двигателя для умного дома 4CH Wi-Fi 5 В 12 32 110 220 постоянного тока

Используется для

1. Удаленно дают импульсный сигнал для включения/выключения света, ламп и других бытовых приборов.
2. Удаленно дают импульсный сигнал для включения/выключения двери гаража, доступа к двери
3. Удаленно дают импульсный сигнал для управления двигателем постоянного тока, двигателем переменного тока для вперед и назад.

Примечание

Реле является пассивным выходом (сухой контакт), независимо от того, сколько напряжения питания вы поставляете на входе, выход не имеет никакого напряжения питания, вы также должны поставить мощность на выходе.
Блок питания на входе может работать только с печатной платой. Если вы не поставляете мощность на выходе, подключаемое устройство не может работать.

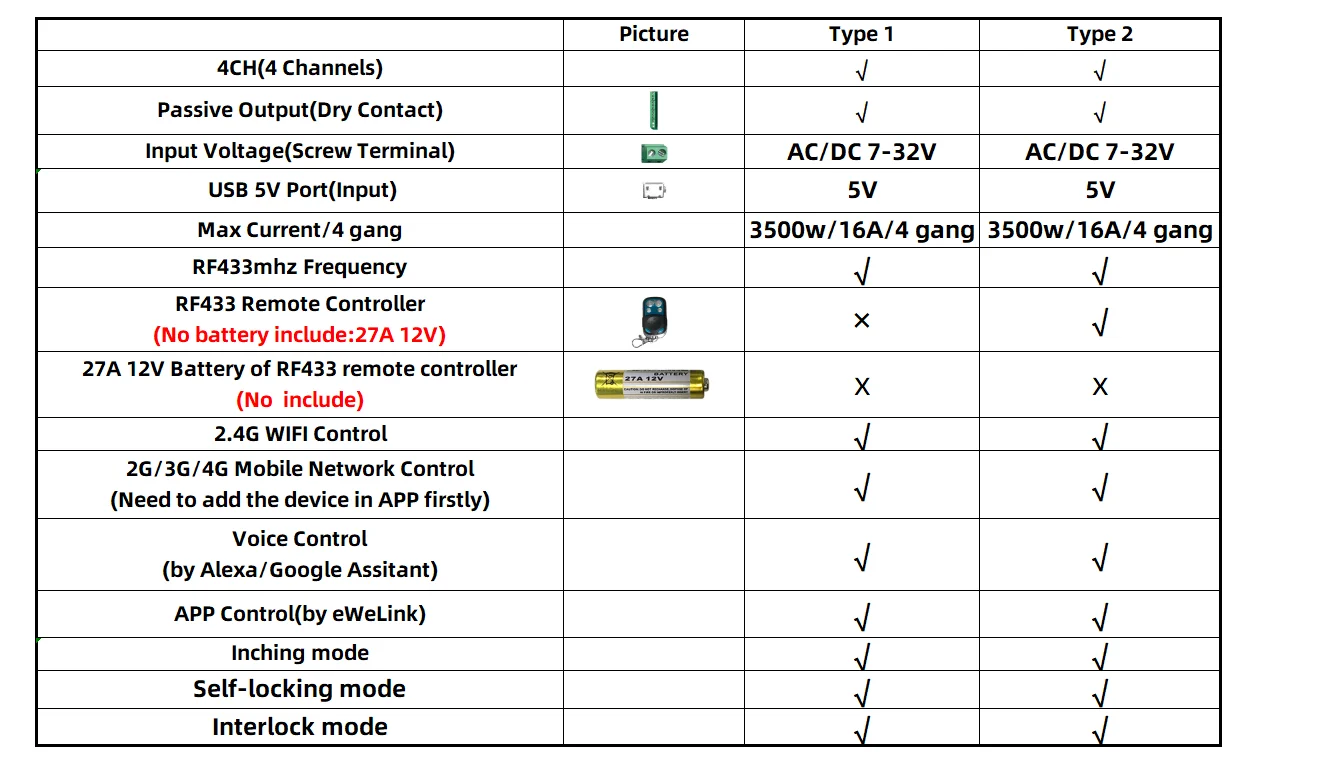

Тип 1 и тип 2

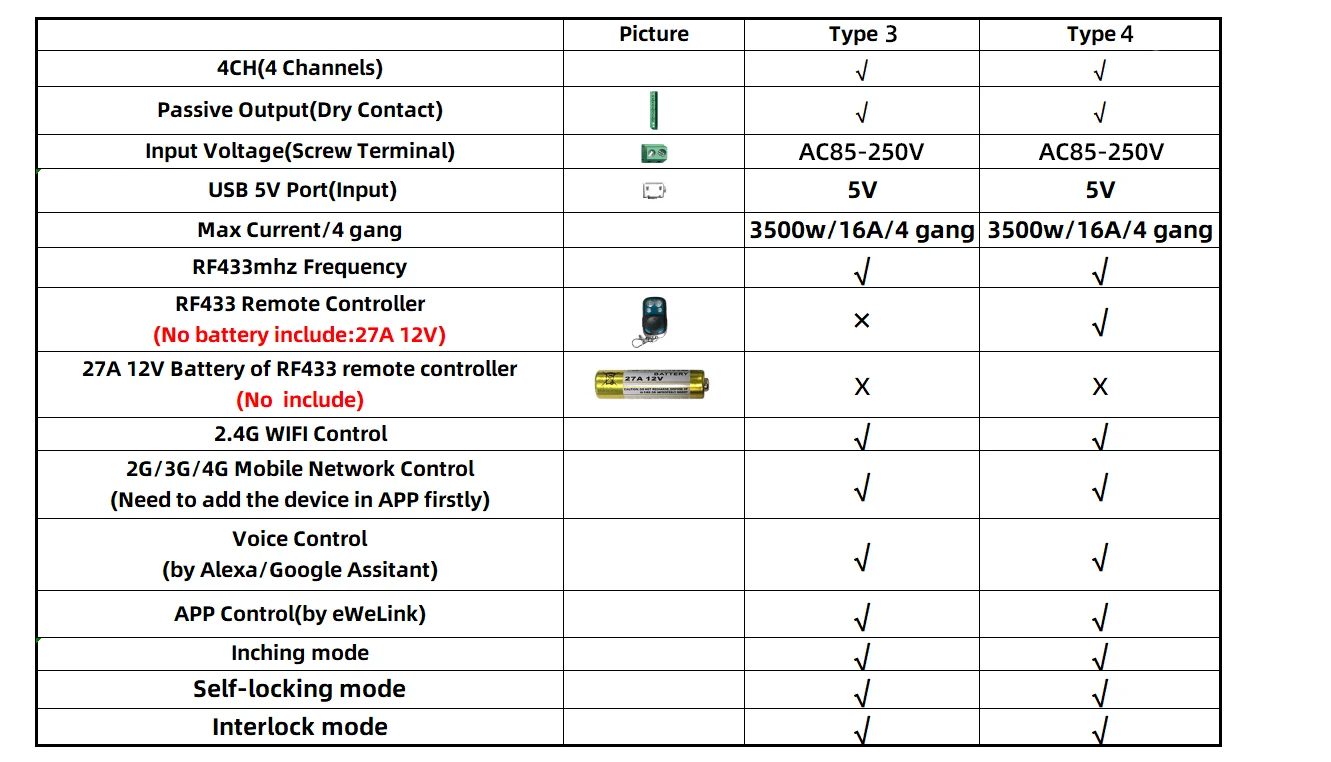

Тип 3 и тип 4

Тип 5,6,7,8

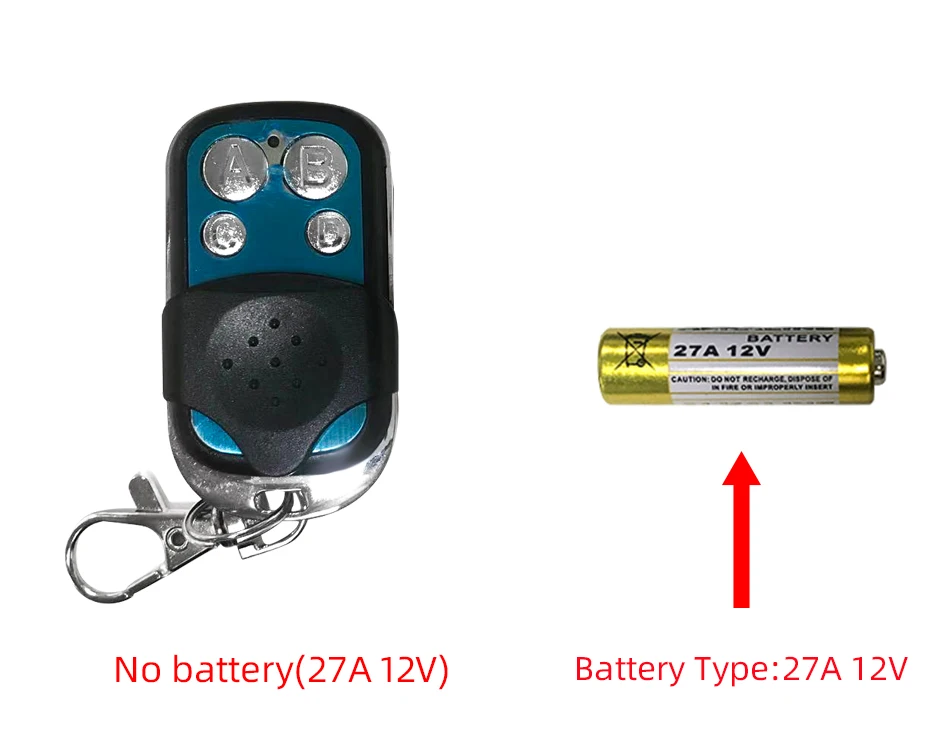

Пульт дистанционного управления RF433 не включает аккумулятор:
27A 12V

3 режима работы

1. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,7 секунд. Другой канал такой же, как и канал.

2. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.

3. Блокировка режима: переключатель на любом канале, другие каналы будут выключены автоматически. Только один канал может быть включен в то же время.

Если вам нужно изменить режим, вам нужно изменить его в приложении

Как изменить время инкинга

Если вам нужно изменить время инширования. Вам нужно открыть приложение, нажать кнопку «...» в правом верхнем углу и нажать «Настройка инширования», чтобы вы могли изменить время инширования в приложении.
Время ввода Доступно только в режиме самофиксации, диапазон времени составляет 2-3600 секунд.
Если вы включите режим блокировки во-первых, вы не можете изменить время ввода.

Особенности:

【Два входных порта 】
Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.
【Сухой контакт/пассивный выход 】
Независимо от источника питания на входе, на выходе нет напряжения
(За исключением того, что вход и выход имеют одинаковый источник питания)
Если вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.
【Timer】
Подключаемые бытовые приборы могут автоматически включаться/выключаться в соответствии с расписанием времени.
Каждый канал может устанавливать разное время.

Различные способы управления WIFI модулем

【Контроль приложения 】
Вы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.
【 RF433 управление】
Модуль WIFI поддерживает частоту RF433, и вы можете управлять модулем WIFI с помощью пульта дистанционного управления RF433mhz.
【Управление для мобильного телефона
Когда вы выходите на улицу или в домашних условиях, вы можете управлять устройством в вашем смартфоне 2G/3G/4G сети мобильной связи с тактовой частотой 2,4 WI-FI
(Примечание: роутер должен быть в сети, а модуль WIFI должен поддерживать близкое расстояние с маршрутизатором и поддерживать соединение wifi с маршрутизатором)
【Голосовое управление 】
Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.
【Share Control】
Одно устройство может управлять несколькими телефонами, вы можете поделиться wifi модулем с вашим fam
【Групповое управление
Один телефон может управлять несколькими смарт-устройствами. Вы можете добавить модуль wifi и другие смарт-устройства в группу и включить/выключить смарт-устройства одновременно.

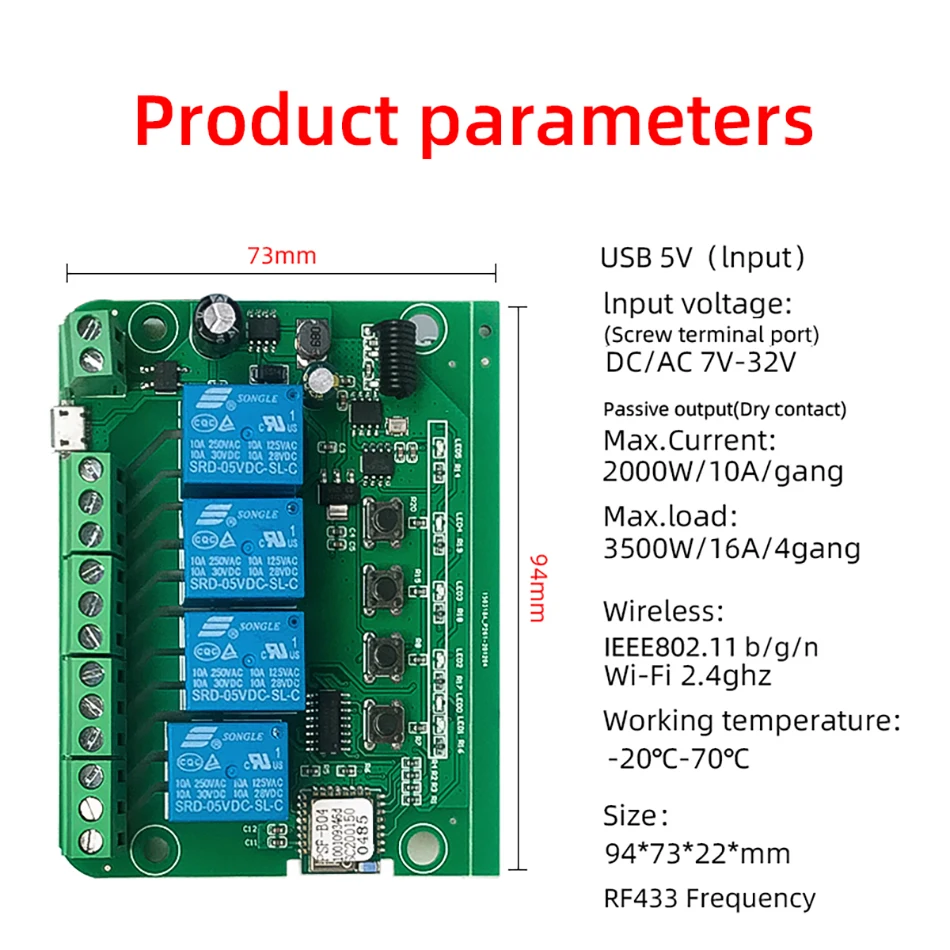

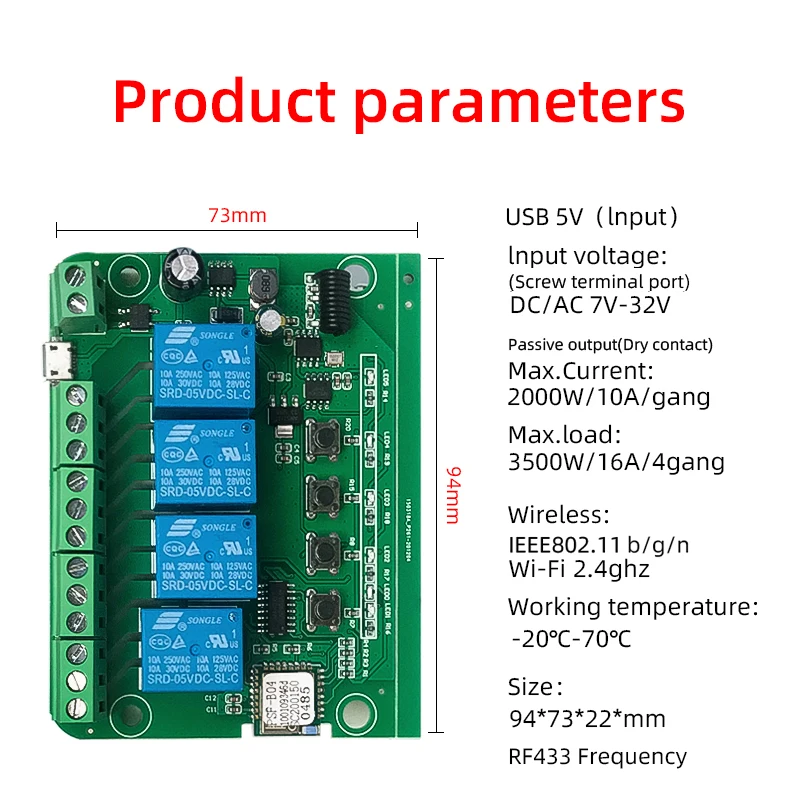

Параметры продукта

Вход 1 :USB 5 В
Вход 2 (винтовой клеммный порт) :DC/AC 7V-32V
Пассивный выход (сухой контакт)
Максимальный выходной ток: 2000W/10A/gang
Максимальная выходная нагрузка: 3500 Вт/16А/4 комплекта
Беспроводной: IEEE 802,11 b/g/n,Wi-Fi, 2,4 ГГц
Рабочая температура: -20 °-70 градусов Цельсия
Размер: 94*73 "22 * мм
Частота RF433

Управление приложением

Вы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.

Таймер

С помощью приложения вы можете установить расписание времени для автоматического включения/выключения бытовых приборов, таких как лампы, электрические шторы, вентиляторы для электрических штор. Так что вы можете наслаждаться высокотехнологичной жизнью.

Голосовое управление

Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.

Схема проводки

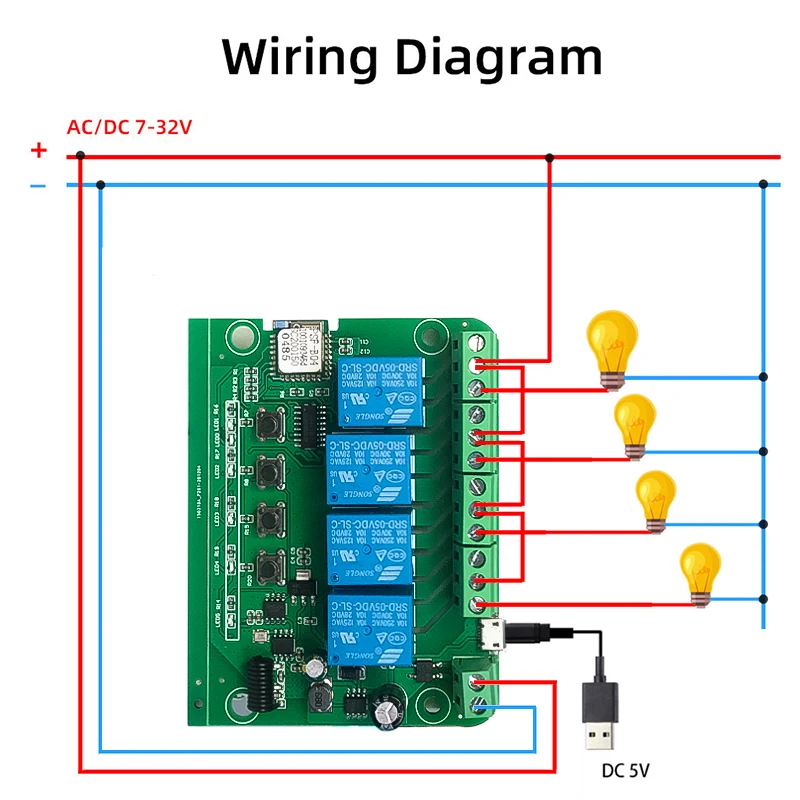

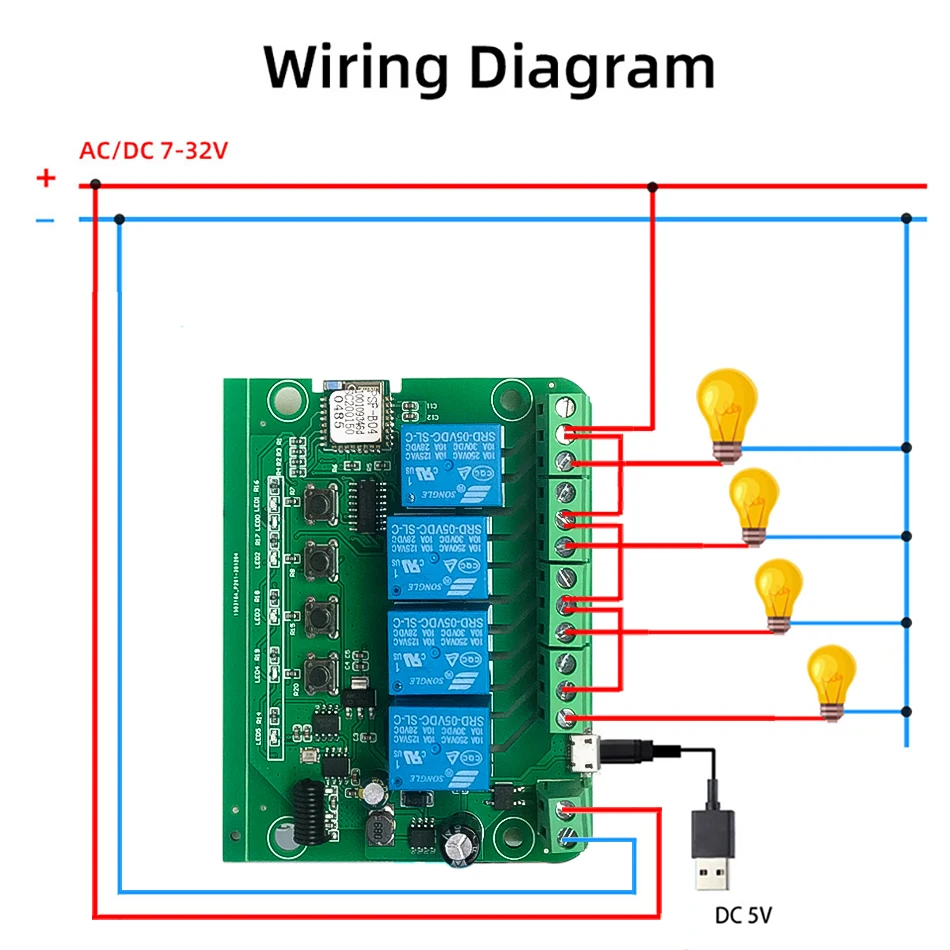

Схема проводки для ламп/ламп

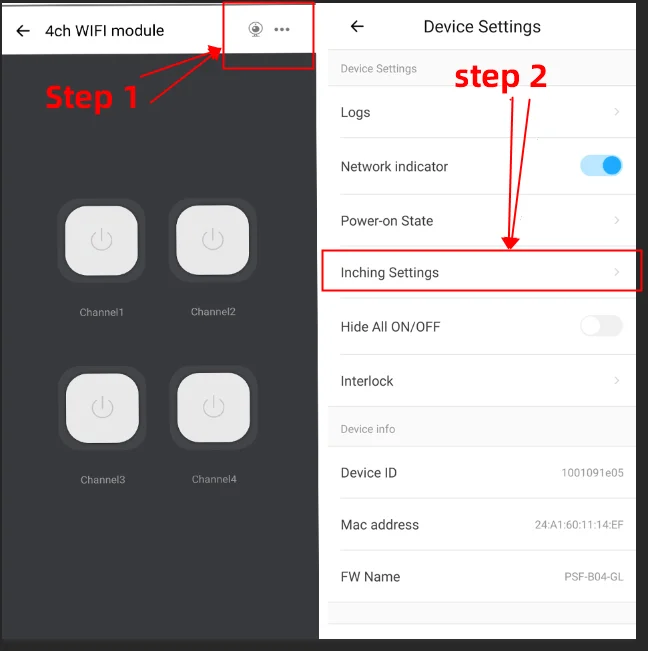

Как войти в режим инчинга

Режим работы по умолчанию-это режим самоблокировки.
Если вам нужно изменить время инширования. Вам нужно открыть приложение, нажать кнопку «...» в правом верхнем углу и нажать «Настройка инширования», чтобы вы могли изменить время инширования в приложении.
Время ввода Доступно только в режиме самофиксации, диапазон времени составляет 2-3600 секунд.
Если вы включите режим самоблокировки, вы не можете изменить время инширования.

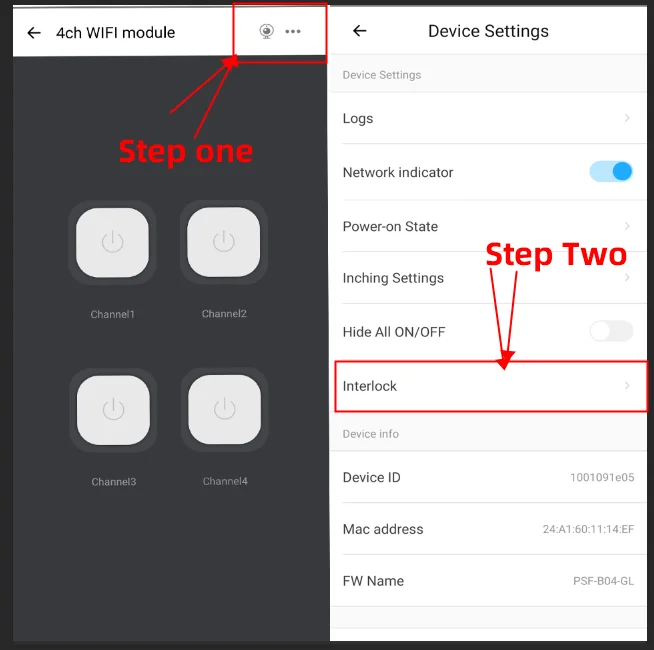

Как войти в режим блокировки

Режим работы по умолчанию-это режим самоблокировки.
Если вам нужно войти в режим блокировки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «Блокировка», чтобы вы могли войти в режим блокировки в приложении.

Схема проводки на светильник/светильник

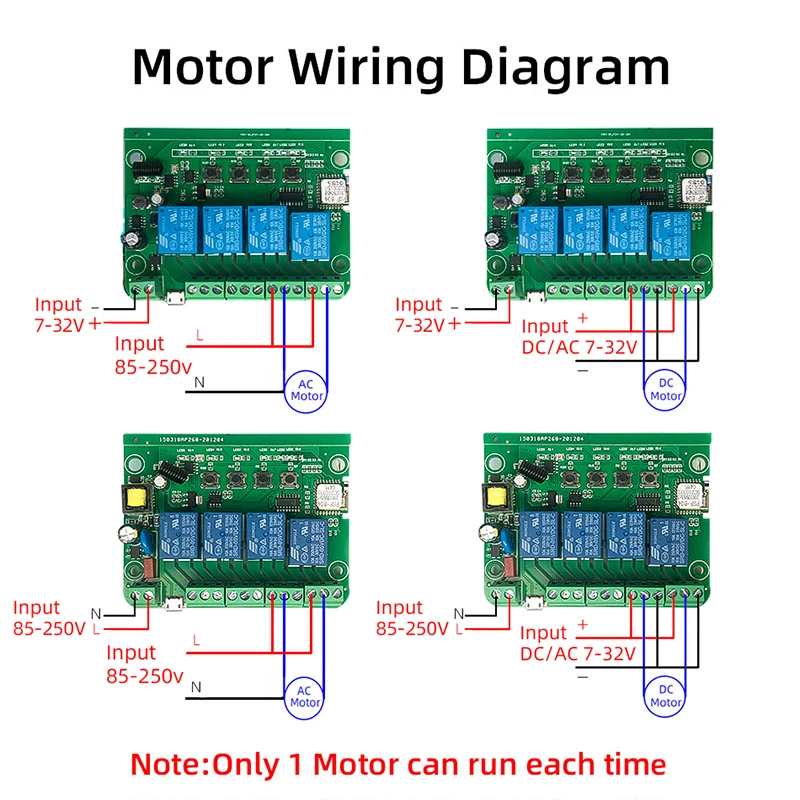

Схема проводки для электродвигателя переменного тока постоянного тока

Каждый раз может работать только один двигатель

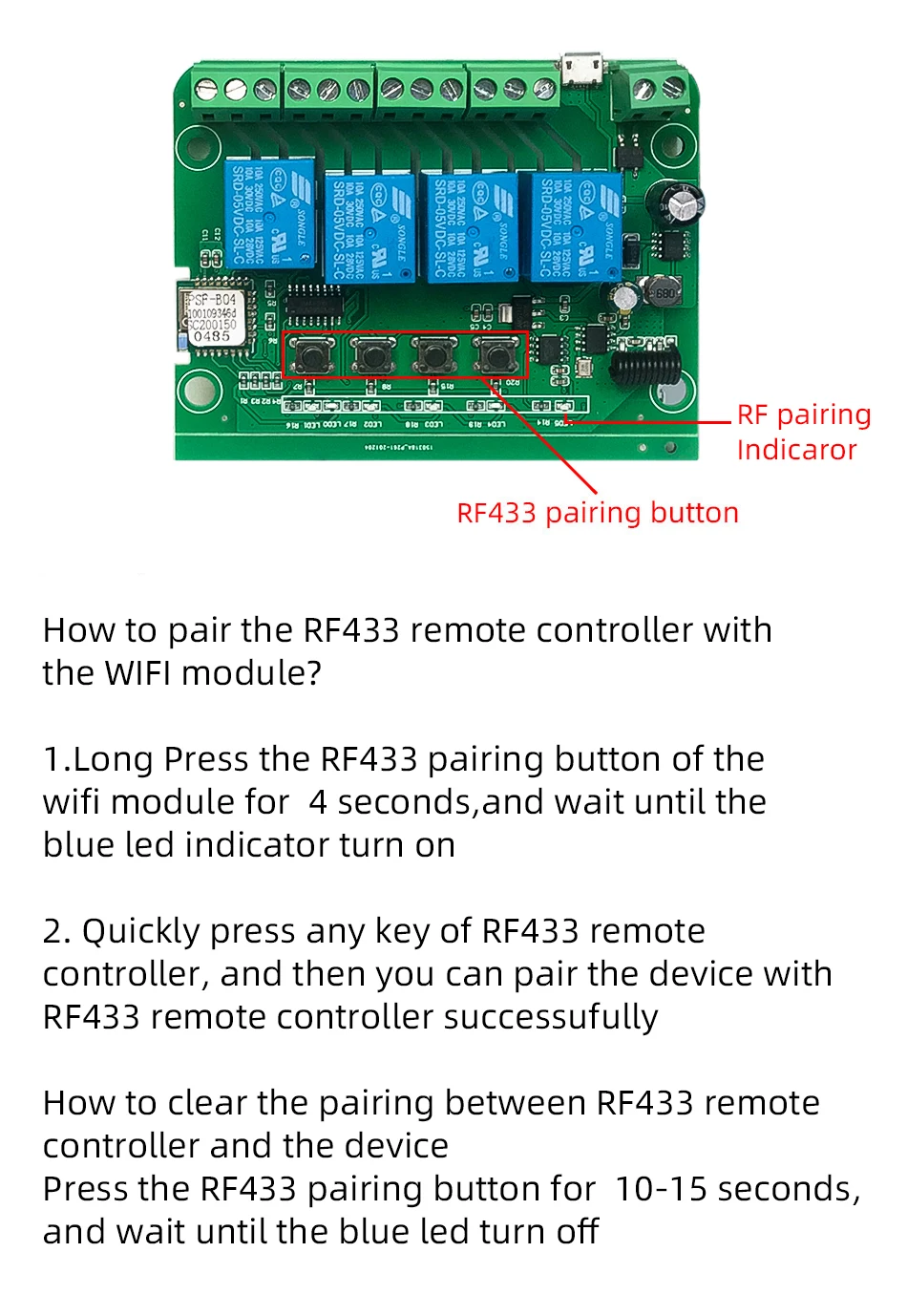

Как подключить модуль WIFI с пультом дистанционного управления RF433mhz.

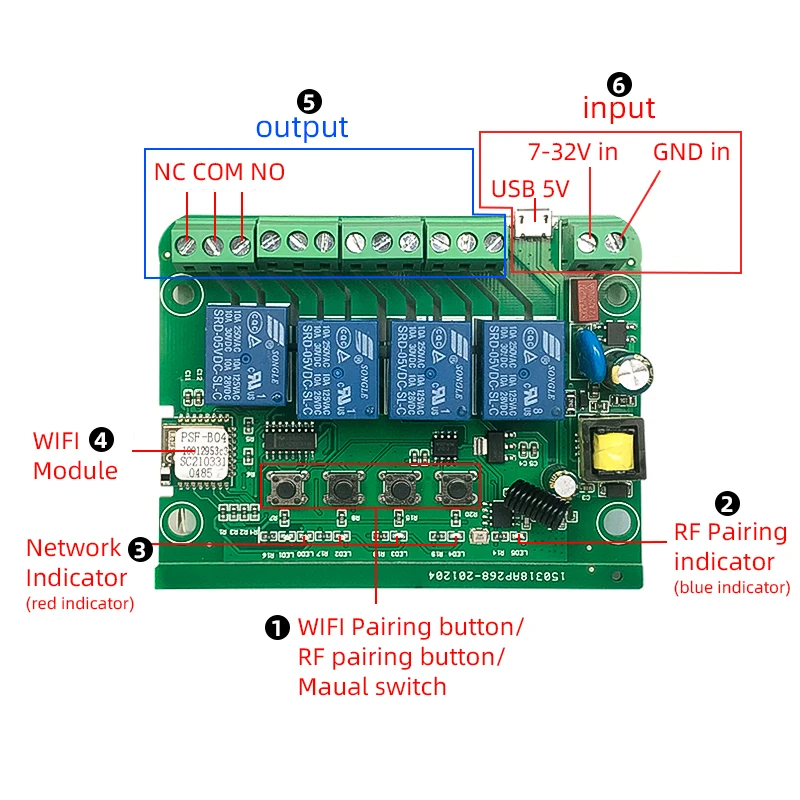

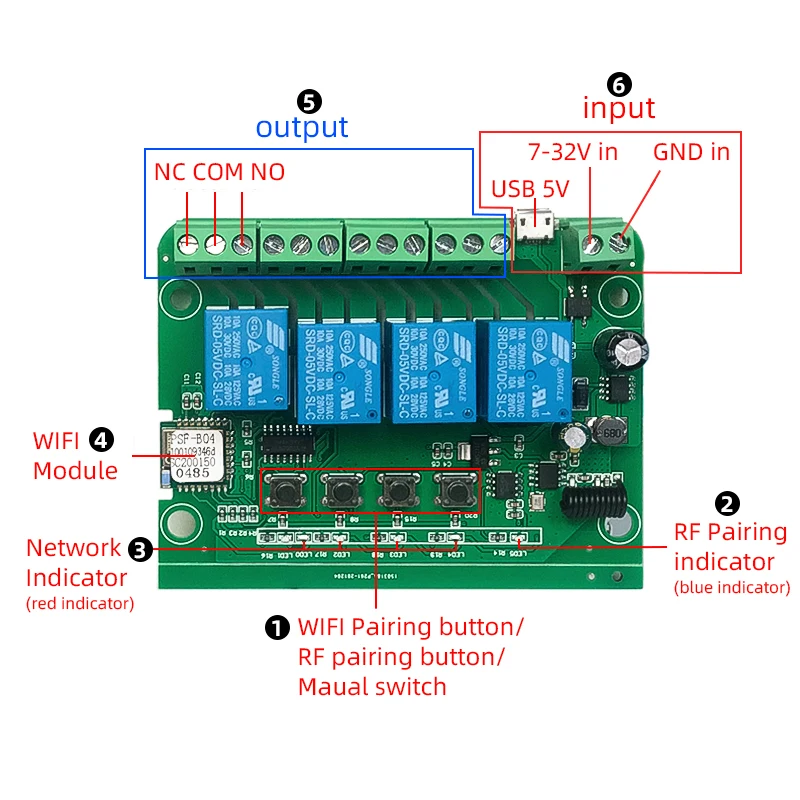

Детали

1.WFI Кнопка сопряжения/RF433 Кнопка сопряжения/Maual переключатель
2. Индикатор сопряжения RF (синий индикатор)
3. Сетевой индикатор (красный индикатор)
4. Модуль WFI
5. Нет, NC,COM выход
6. Вход: 7-32 в винтовой клеммный порт или порт USB 5 В

Аккумулятор пульта дистанционного управления RF433 (не входит в комплект)
