3. Эта схема имеет очень строгие требования к источнику питания. Для источника питания 12 В должен использоваться источник питания более 500 Вт, 24 в более 1200 Вт, 36 в более 2000 Вт, 48 в более 3000 Вт (рекомендуемое рабочее напряжение 48 В);

4.Независимо от того, используется ли он под любым напряжением, при условии, что рабочий ток ниже 60 А, цепь не будет перегореть. Ток будильника можно установить до 60 А с помощью максимальной настройки тока измерителя мощности. Неизбежно, что работа с высокой мощностью будет генерировать тепло, поэтому обязательно сделайте это, чтобы хорошо отводить тепло.

5. Рабочее напряжение не должно быть ниже 12 В;

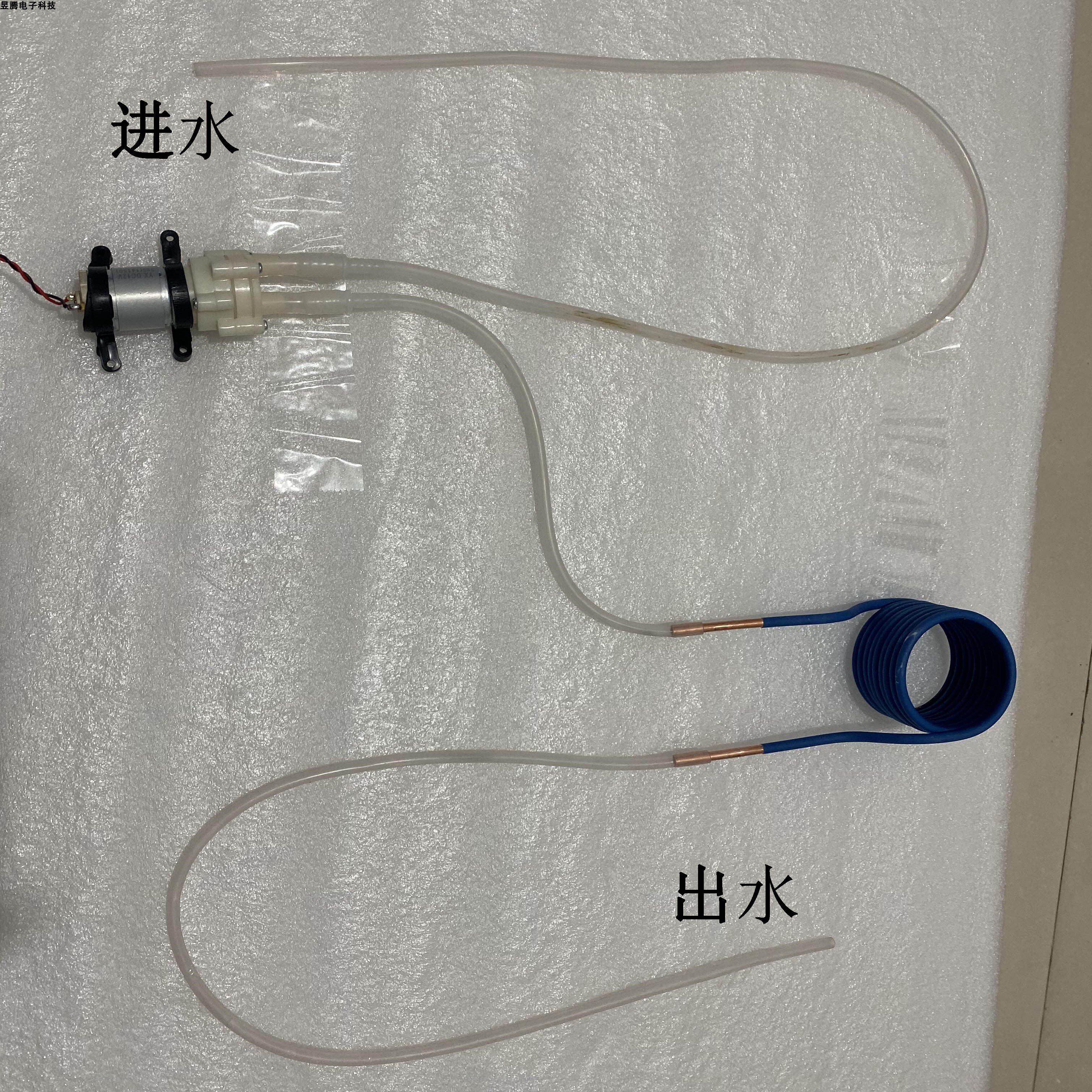

6. Когда нагревательная машина работает, нагревательное кольцо выделяет большое количество тепла, а водяное охлаждение должно использоваться, чтобы охладить нагревательное кольцо, чтобы избежать повреждения основной платы из-за высокой температуры;

8. Входные порты питания отмечены положительным и отрицательным моментом, не отменять!

9. Не включается без нагрузки (без нагрузки здесь означает, что выход не подключен к какой-либо нагрузке, а нагревательная катушка подключена к объекту и объект не нагревается), В противном случае плата будет излучать высокочастотный шум, мгновенно перегорит основная плата и полностью обломится!

Четвертое: метод использования

1. Подключите провода в соответствии с электрической схемой, внимательно проверьте и не подключайте их неправильно.

2. Сначала Подключите источник питания 12 В 2 А к AC110V-220V и посмотрите, нормально ли работают водяной насос и вентилятор.

3. Если вентилятор водяного насоса работает нормально, подключите источник питания постоянного тока 48 В к 220 В переменного тока, подождите около нескольких секунд и убедитесь, что отображение напряжения измерителя мощности на основной плате составляет около 48 В.

4. Если отображение напряжения нормальное, вы можете нажать «нагрев включен», чтобы включить нагрев, загорится зеленый индикатор, а измеритель мощности имеет ток, это означает, что нагрев включен.

5. Если вы хотите выключить нагрев, нажмите кнопку «reset», чтобы выключить нагрев, зеленый индикатор погаснет, и ток измерителя мощности вернется к нулю.

6. Эта нагревательная пластина оснащена защитой от перегрузки и системой защиты от нехватки воды. Если водяной насос не работает нормально или в водяном насосе есть нехватка воды, система автоматически защитит и отключит нагрев, и горит красный индикатор

7. Максимальный ток и минимальное входное напряжение можно установить на сигнал тревоги максимального входного напряжения. Для получения подробных настроек см. Вложение, Метод настройки измерителя мощности.

8. Если красный светильник включается и нагрев прекращается во время использования, сначала проверьте, не течет ли вода в водяной насос. Если водяное охлаждение нормальное, проверьте, превышен ли максимальный ток сигнала тревоги. Максимальный ток сигнала тревоги по умолчанию составляет 58 А.

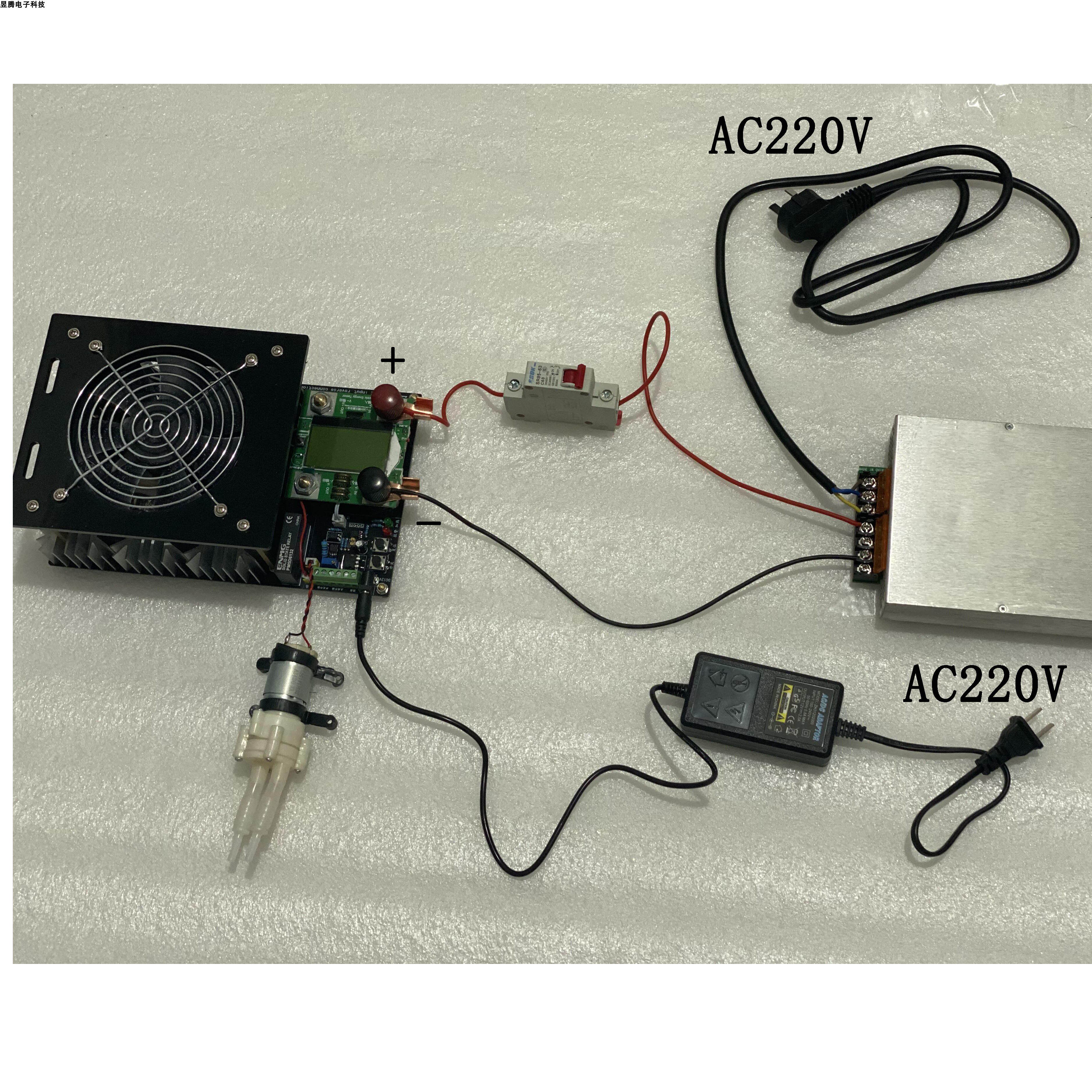

Пять: схема подключения
