NVEM обновление EC300 CNC фрезерный станок Ethernet Mach3 контроллер 3/4/5/6 плата управления

NVEM обновление EC300 CNC фрезерный станок Ethernet Mach3 контроллер 3/4/5/6 плата управления

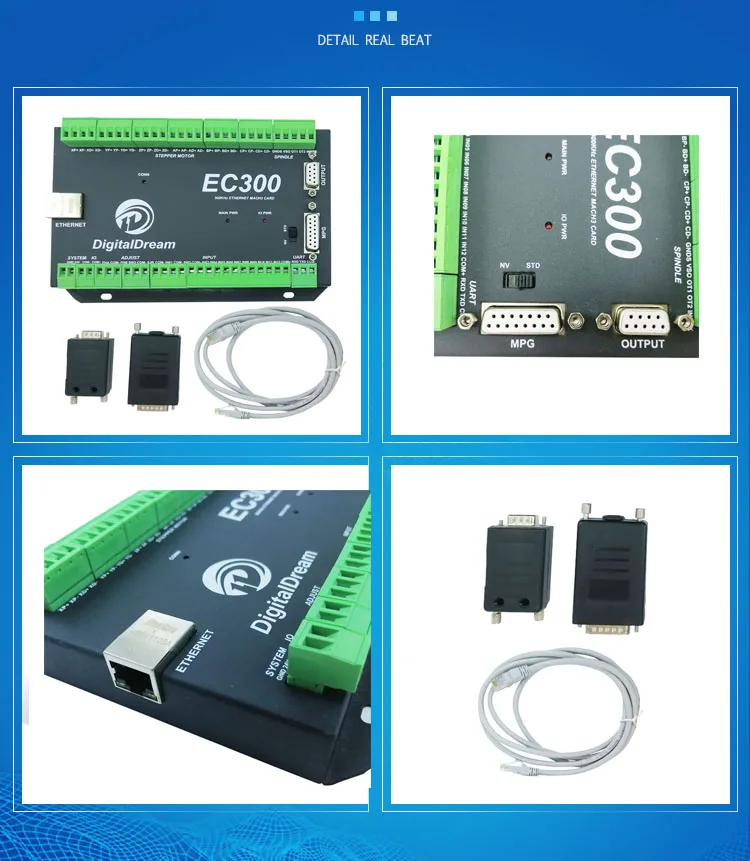

Комплектация:

1 х плата управления движением

1 х соединительный кабель

2 X клеммы

Введение:

EC300-это 3-6-осевая высокопроизводительная карта управления движением на основе программного обеспечения Mach3. Компания Zhongliantuo CNC Co., Ltd. четыре года занималась исследованиями и разработками
Разработка и отладка, и, наконец, обновление до этой версии, со стабильной производительностью, высокой точностью управления и сильной защитой от помех. Самый высокий выходной импульс EC300

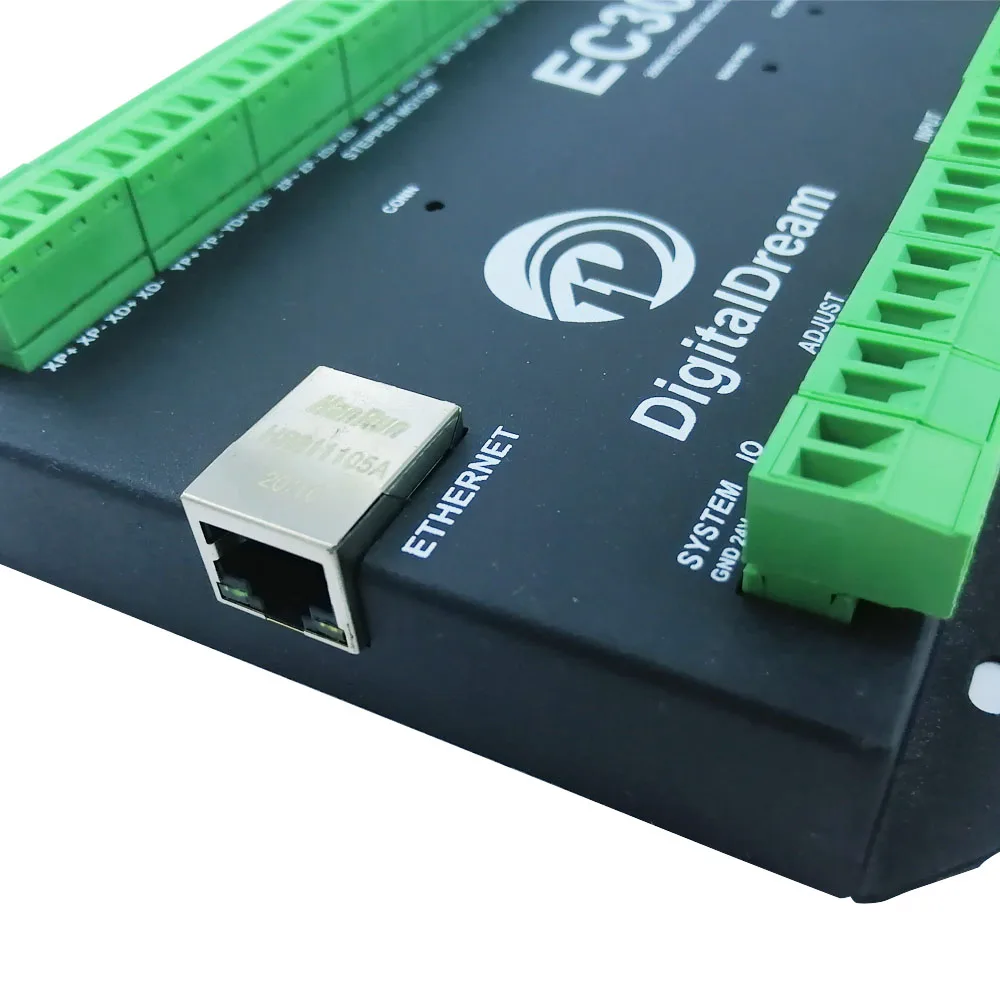

300 кГц, ширина импульса регулируется, используется дифференциальный метод подключения для подключения стандартного шага и серводвигателя; EC300 подключается через стандартный интерфейс Ethernet
Подключитесь к компьютеру для осуществления связи с программным обеспечением Mach3. По сравнению с методом связи интерфейсного кабеля USB максимальной длиной 10 метров, кабель связи Ethernet является самым большим
Высота может достигать 100 метров, что в большей степени способствует конфигурации и расположению заказчика, а защита от помех Интерфейса Ethernet более сильна; используется для связи с компьютером
Режим Ethernet может быть напрямую подключен к сетевому кабелю или передан маршрутизатором.

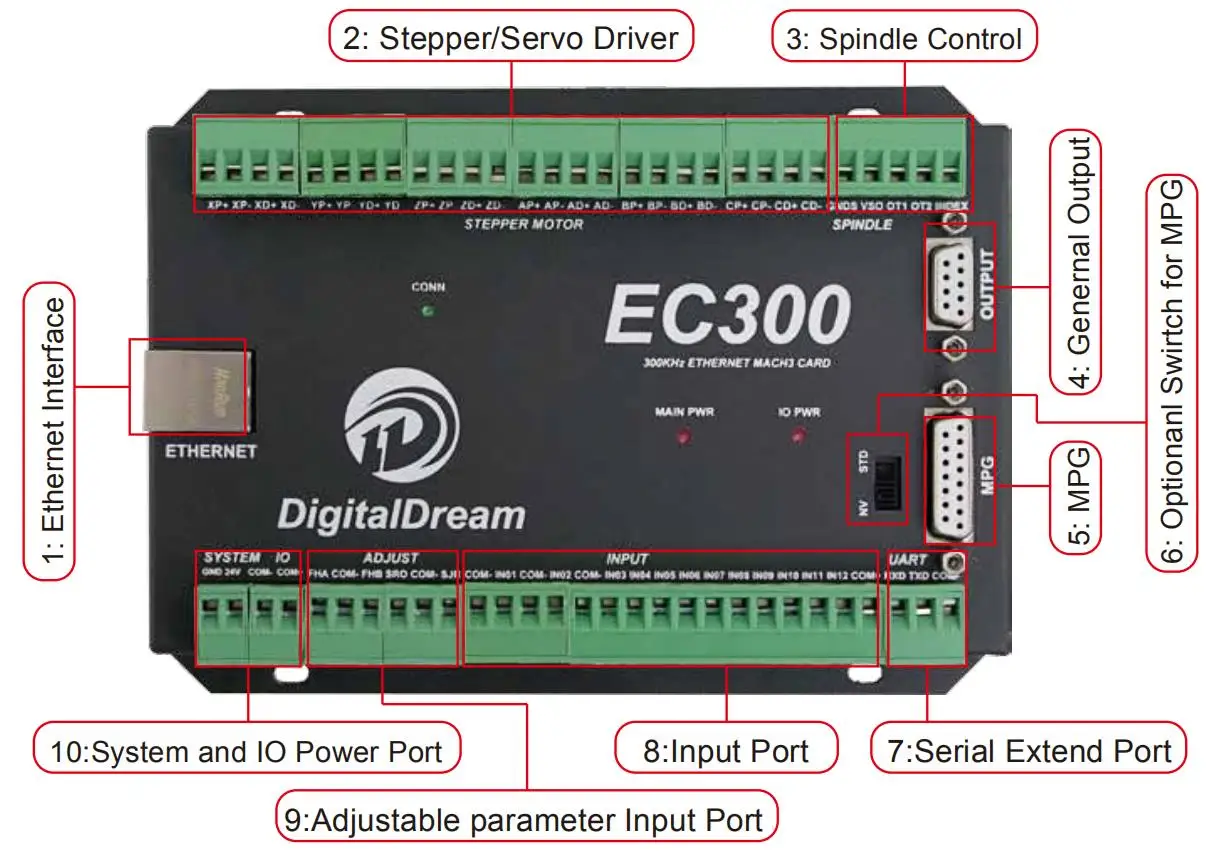

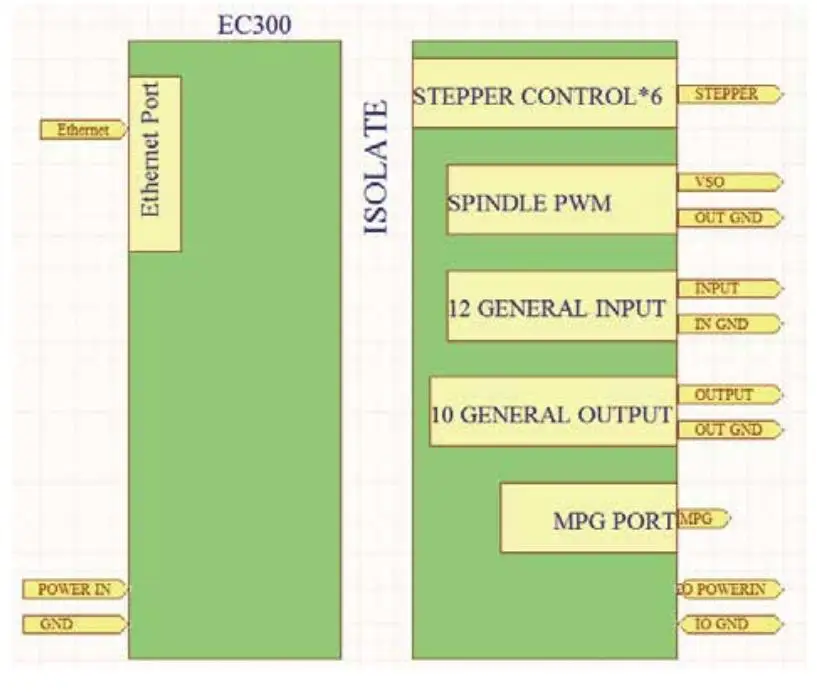

Параметры производительности:

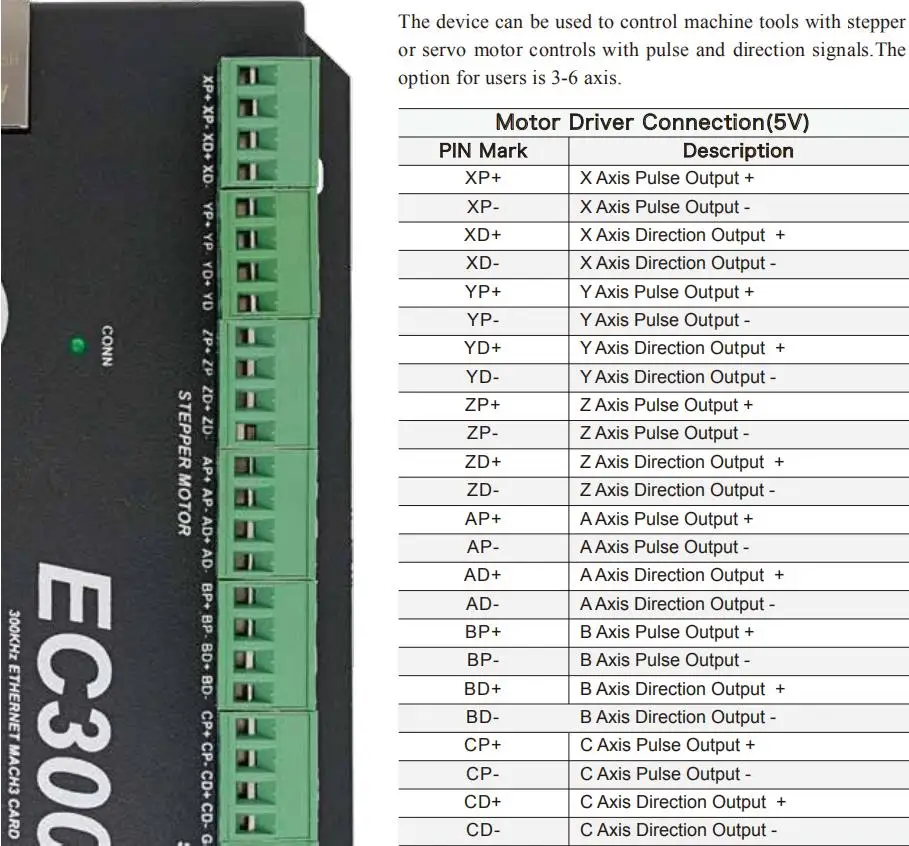

1) Поддержка 3-6-канального управления шаговым/серводвигателем (X/Y/Z/A/B/C), одноканальный импульсный выход управления до 300 кГц;
2) Подключение к компьютеру MACH3 по связи через Ethernet
3) Входная мощность основного устройства управления составляет 24 В постоянного тока, а требование к текущей емкости составляет не менее 1 А;
4) входной ток питания порта ввода-вывода составляет 24 В постоянного тока, а требуемая емкость составляет не менее 1 А;

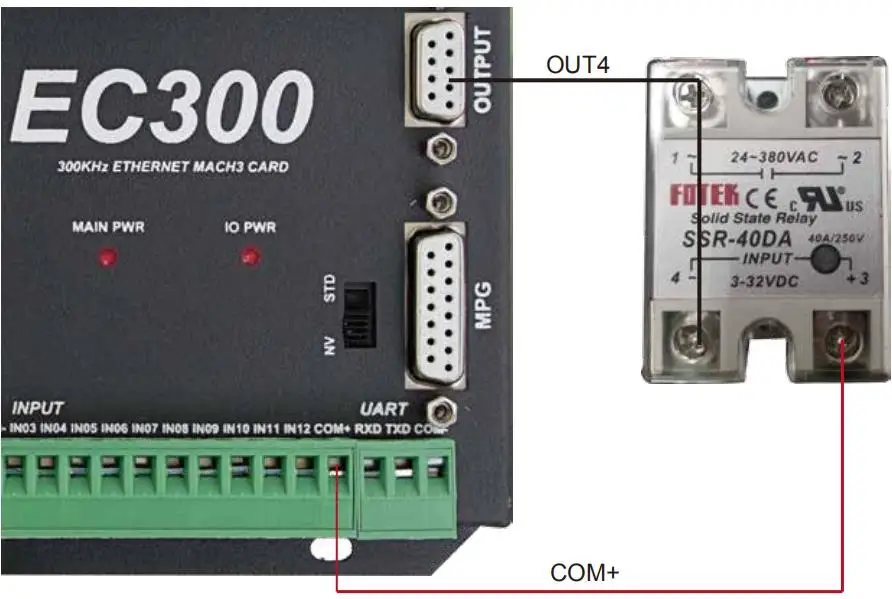

5) система контроллера обеспечивает напряжение 24 В постоянного тока и ток не менее 1 а для всех портов ввода-вывода, и все порты ввода-вывода не требуют внешней настройки.
Источник питания, например, соединительные реле и т. Д.;
6) 12 оптически изолированных цифровых входных интерфейсов, 10 оптически изолированных цифровых входных интерфейсов;

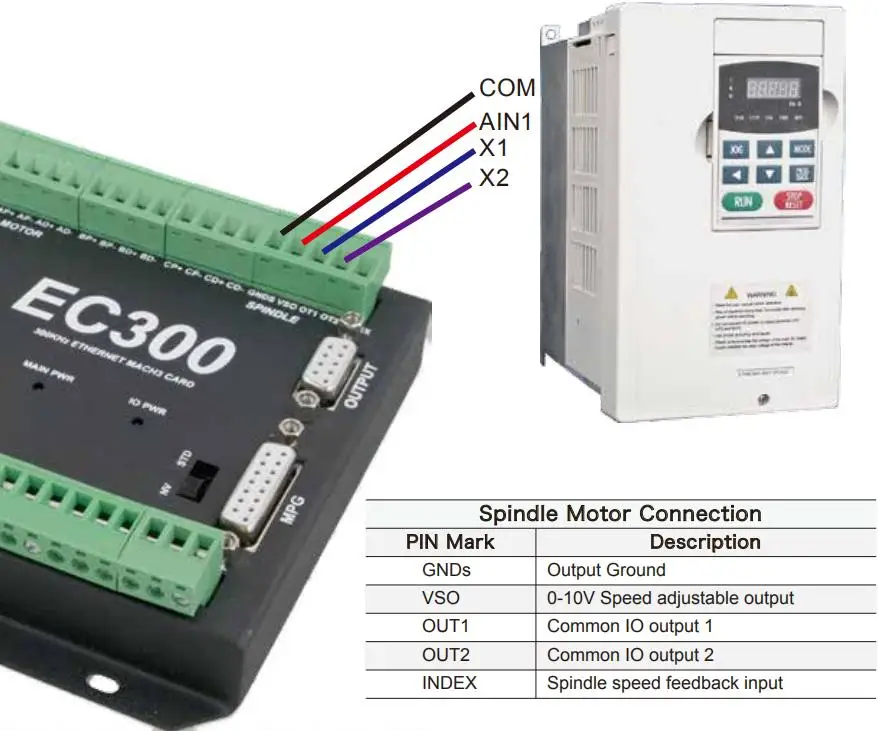

7) 1 аналоговый выходной интерфейс управления скоростью шпинделя 0-10 В (можно изменить на выход ШИМ);
8) Чип Главного управления ARM;

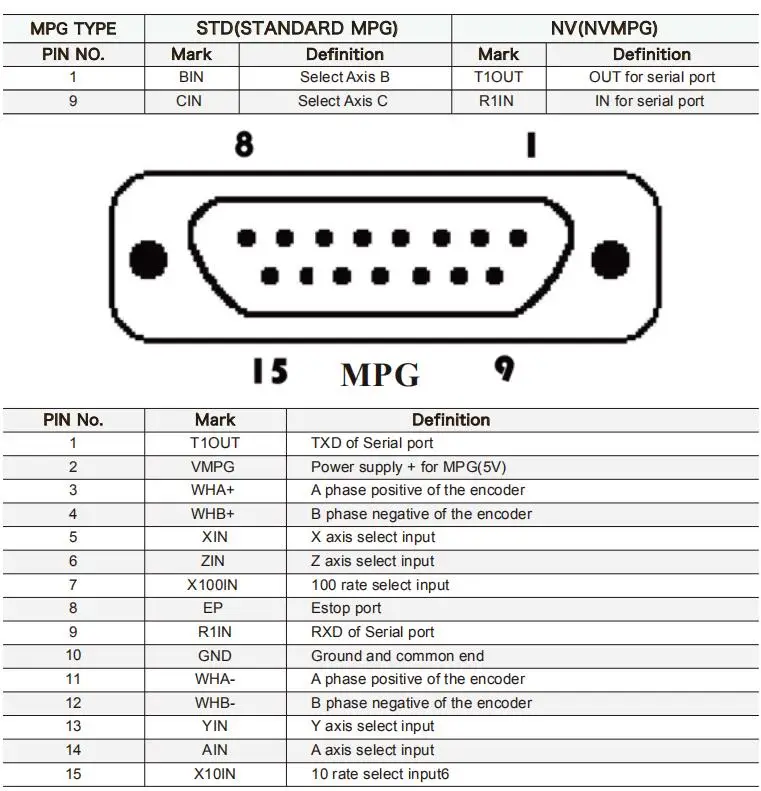

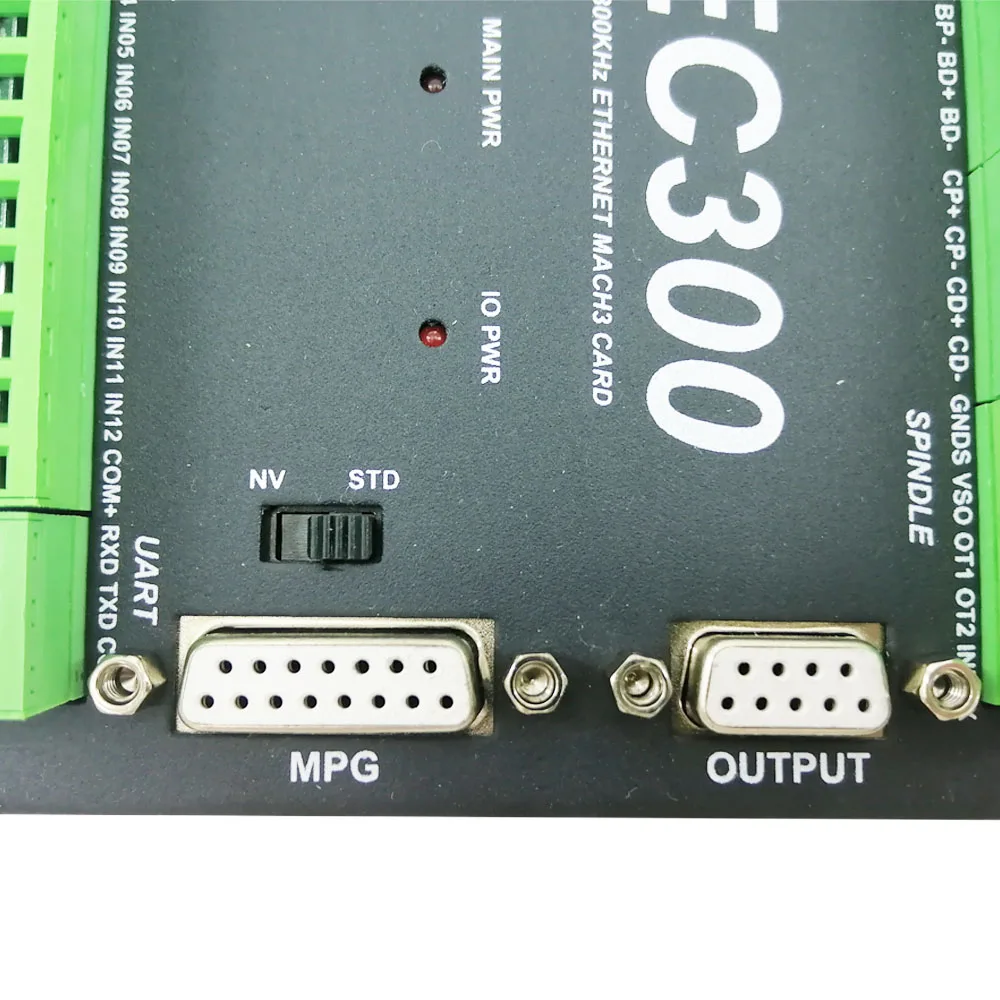

9) оснащен интерфейсом MPG, поддерживает цифровой дисплей MPG нашей компании, а также поддерживает стандартный универсальный MPG на рынке.

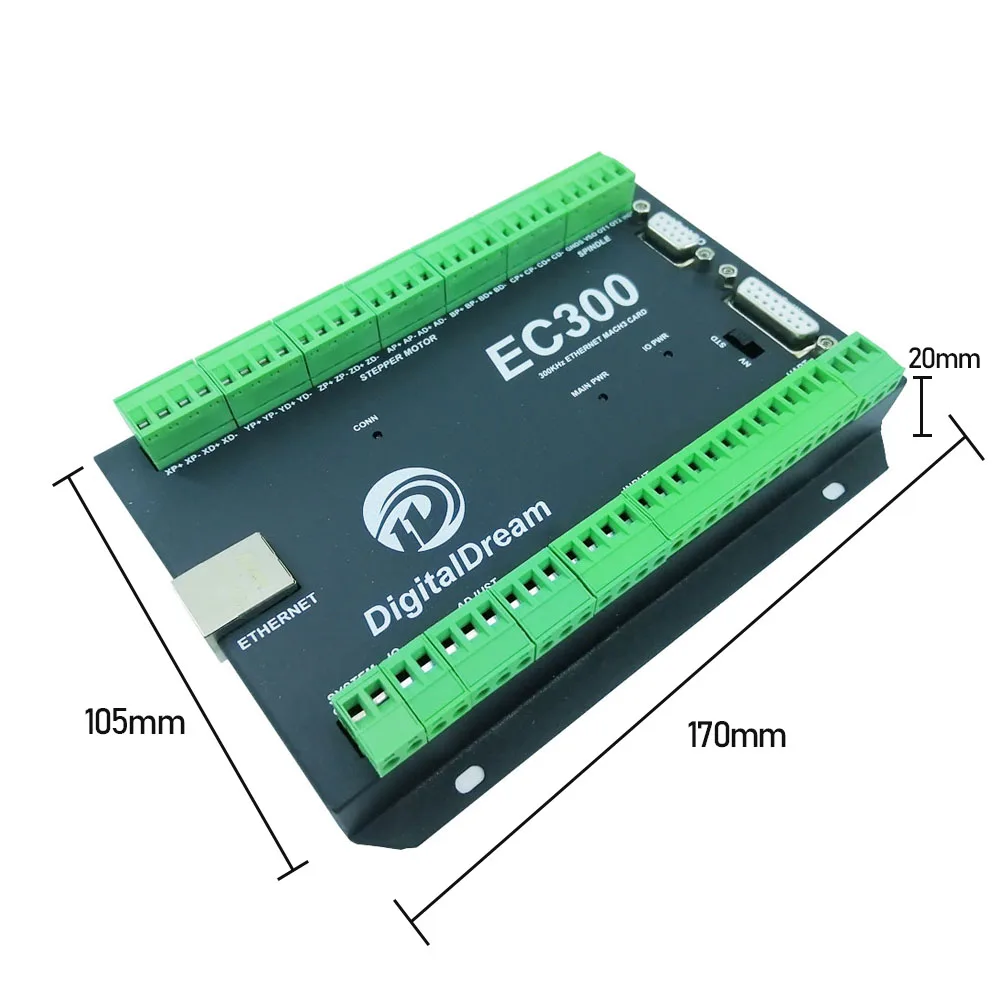

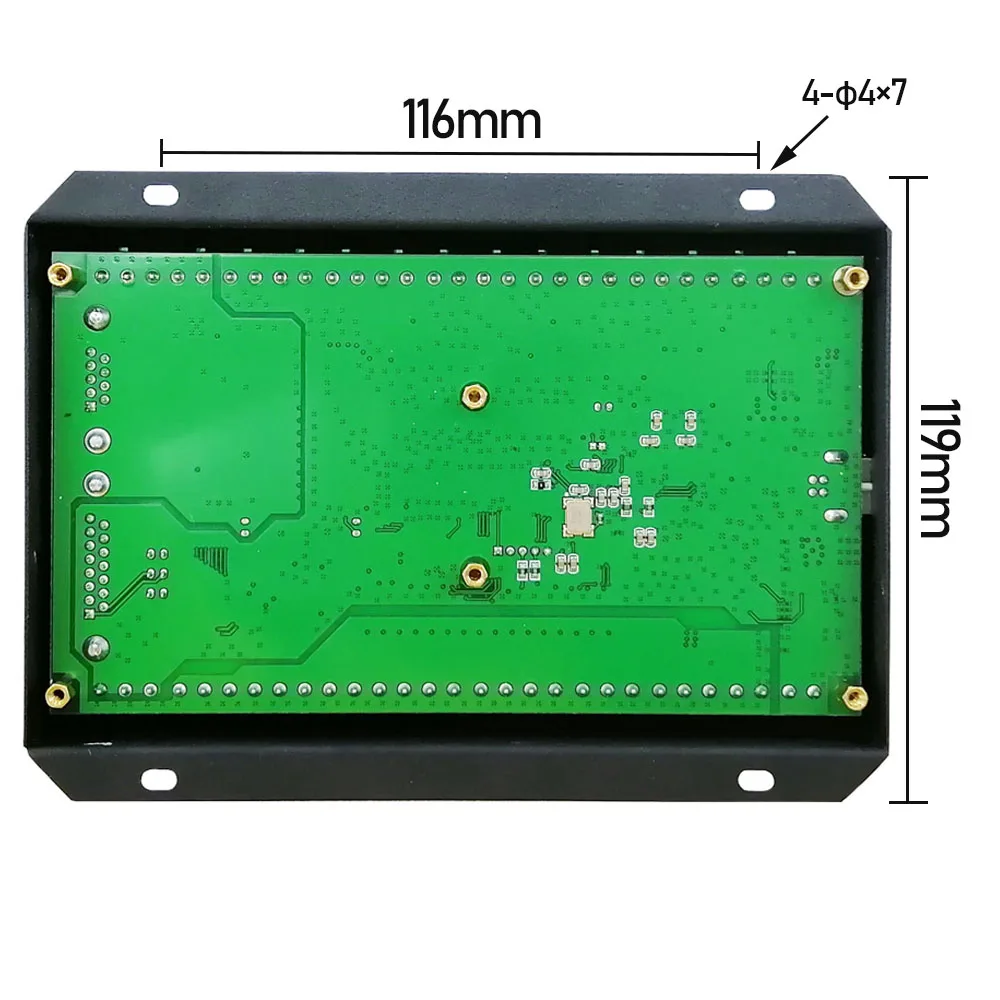

Размер
