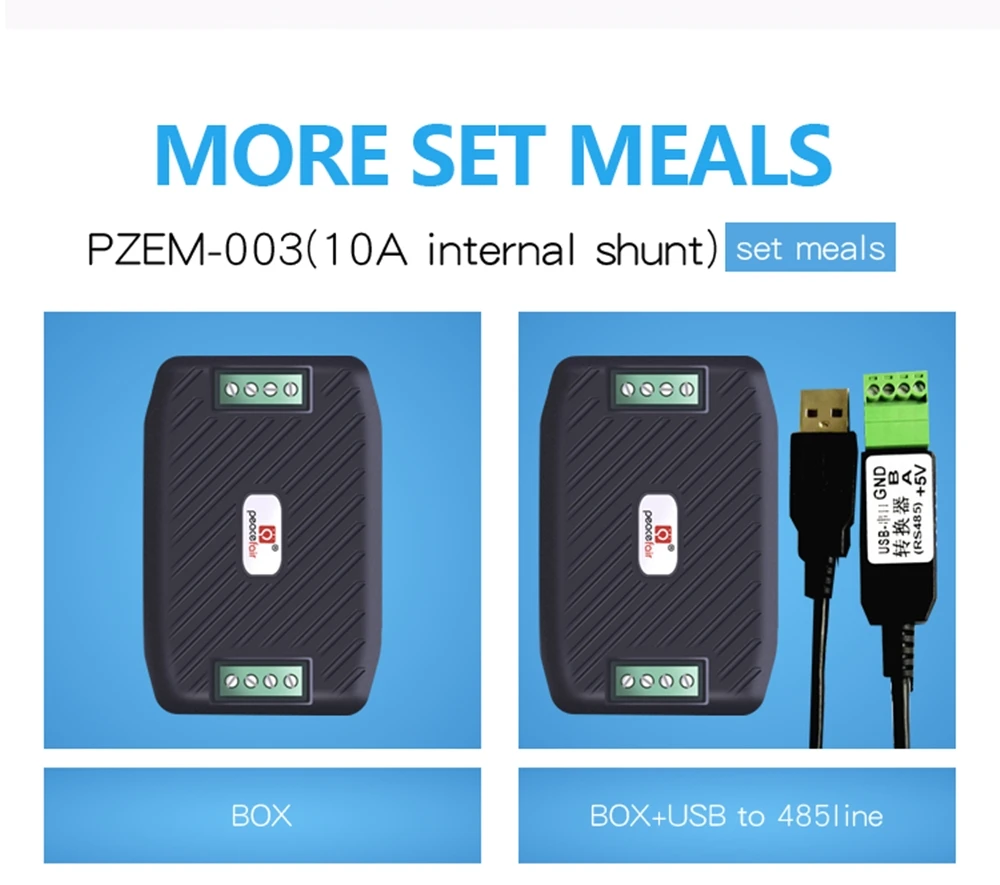

PZEM-003 300V 10A ваттметр вольтметр RS485 Modbus вольт ампер Текущий Мощность энергии

PZEM-003 300V 10A ваттметр вольтметр RS485 Modbus вольт ампер Текущий Мощность энергии

Введение

1. Рабочее напряжение: 0,05 ~ 300VDC

2. Испытательное напряжение: 0,05 ~ 300VDC

3. Номинальная мощность: 10А/3000 Вт

4. Точность измерения: 1,0 класс

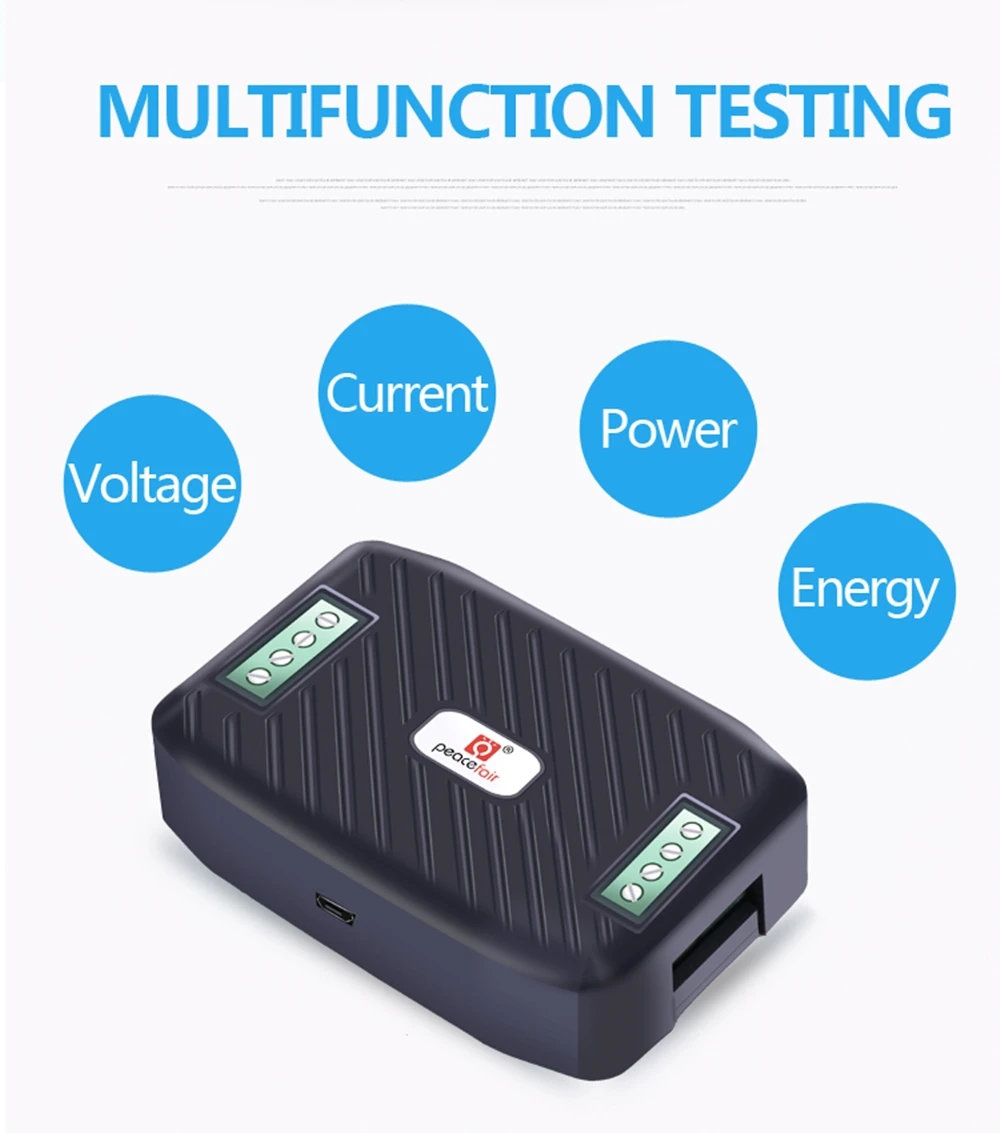

Функция и формат отображения

1 Напряжение

1,1 Диапазон измерения: 0,05-300 В. (когда тестовое напряжение составляет <7 в, пожалуйста, используйте независимый режим питания)

1,2 Разрешение: 0,01 в.

1,3 точность измерений: 1%.

2 тока

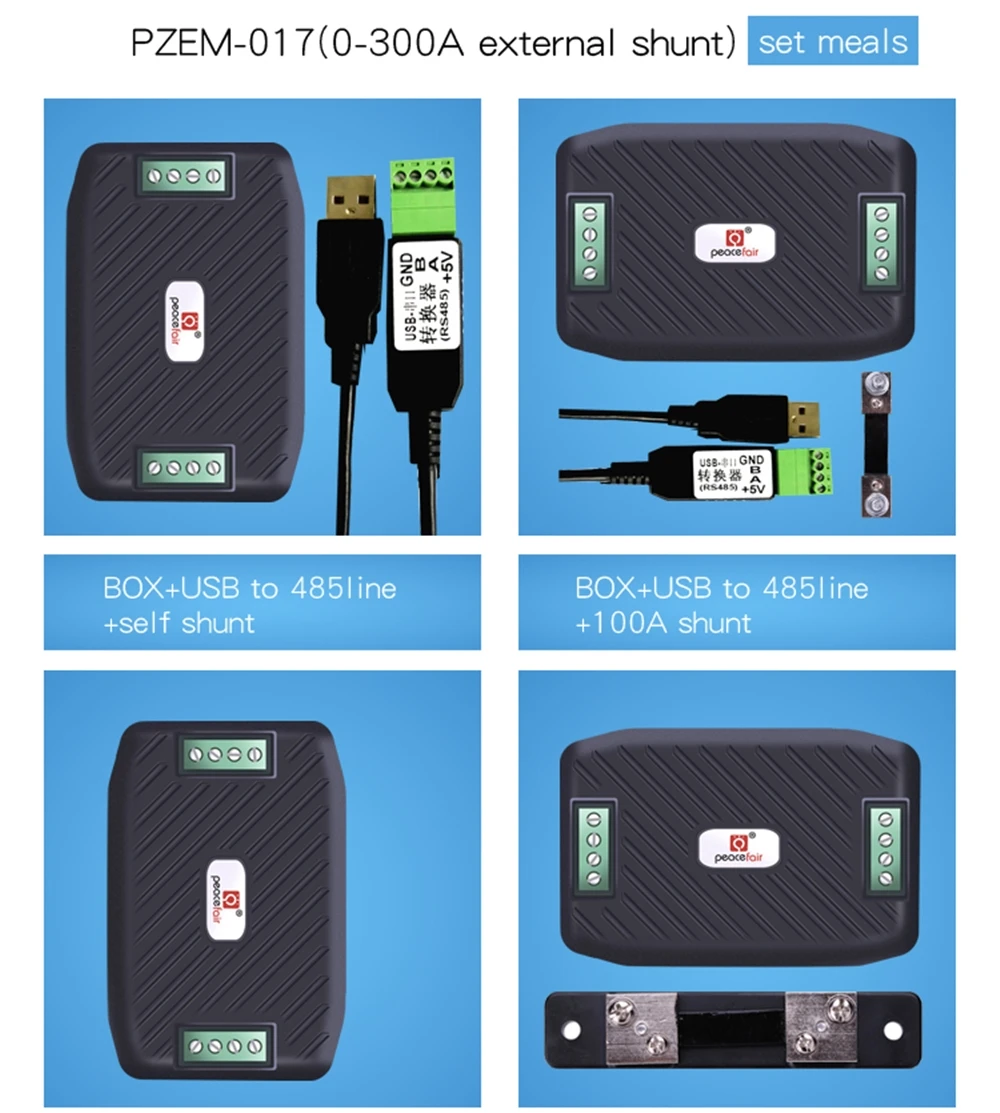

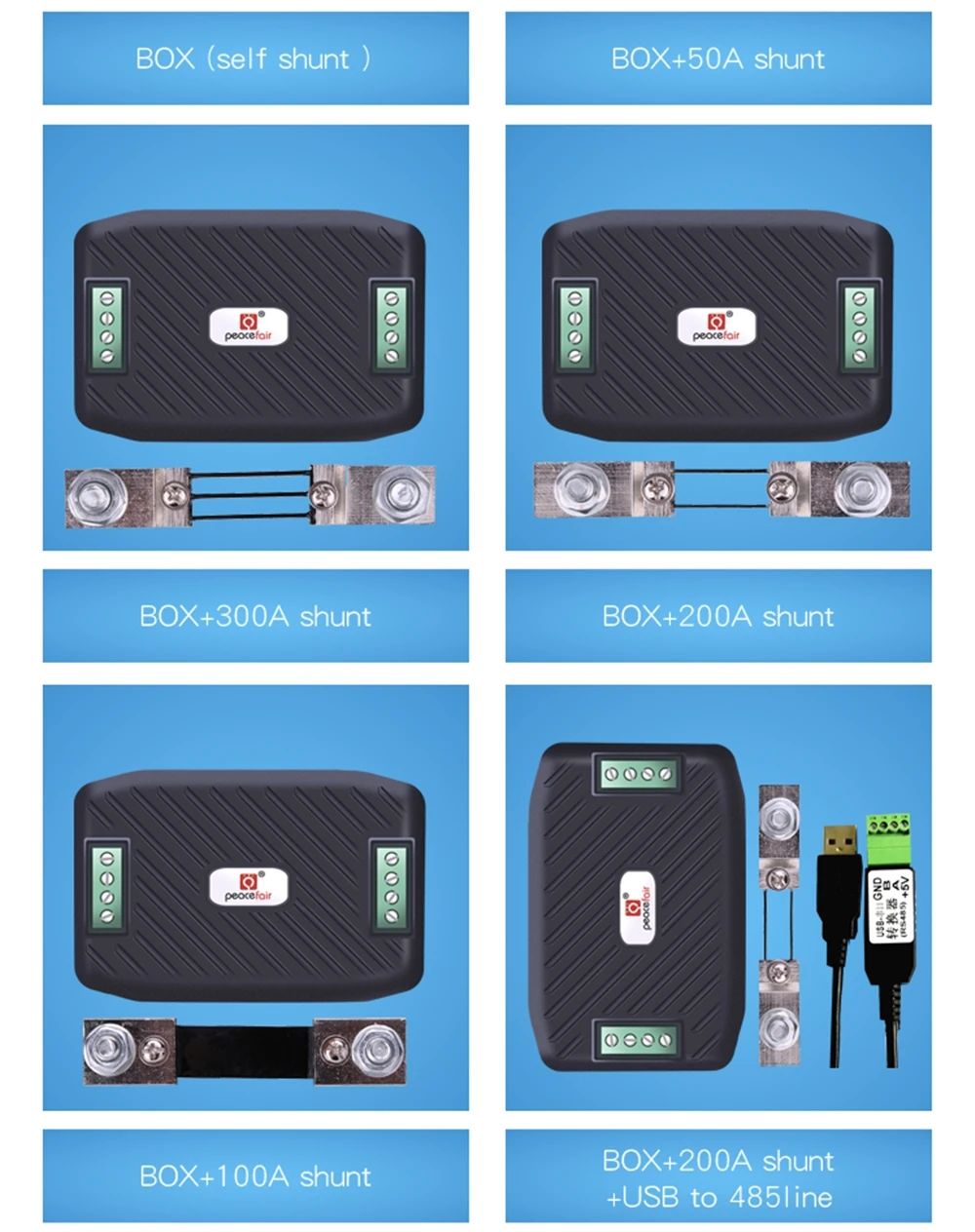

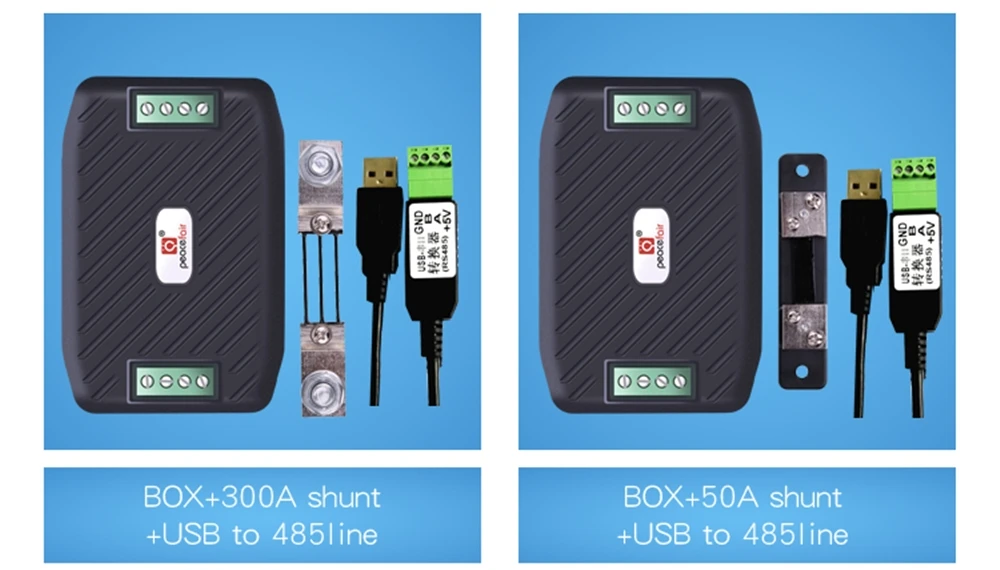

2,1 Диапазон измерения: 0.01-10A(PZEM-003);0.02-300A(PZEM-017; Может быть совместим с 50, 100, 200, 300A четырьмя видами шунта).

2,2 Разрешение: 0.01A

2,3 Точность измерения: 1%

3 мощности

3,1 Диапазон измерения: 0.1-3kW(PZEM-003);0.2-90kW(PZEM-017)

3,2 Разрешение: 0,1 Вт

3,3 Точность измерения: 1%

4 потребление энергии

4,1 Диапазон измерения: 0-9999kWh

4,2 Разрешение: 1Wh

4,3 Точность измерения: 1%

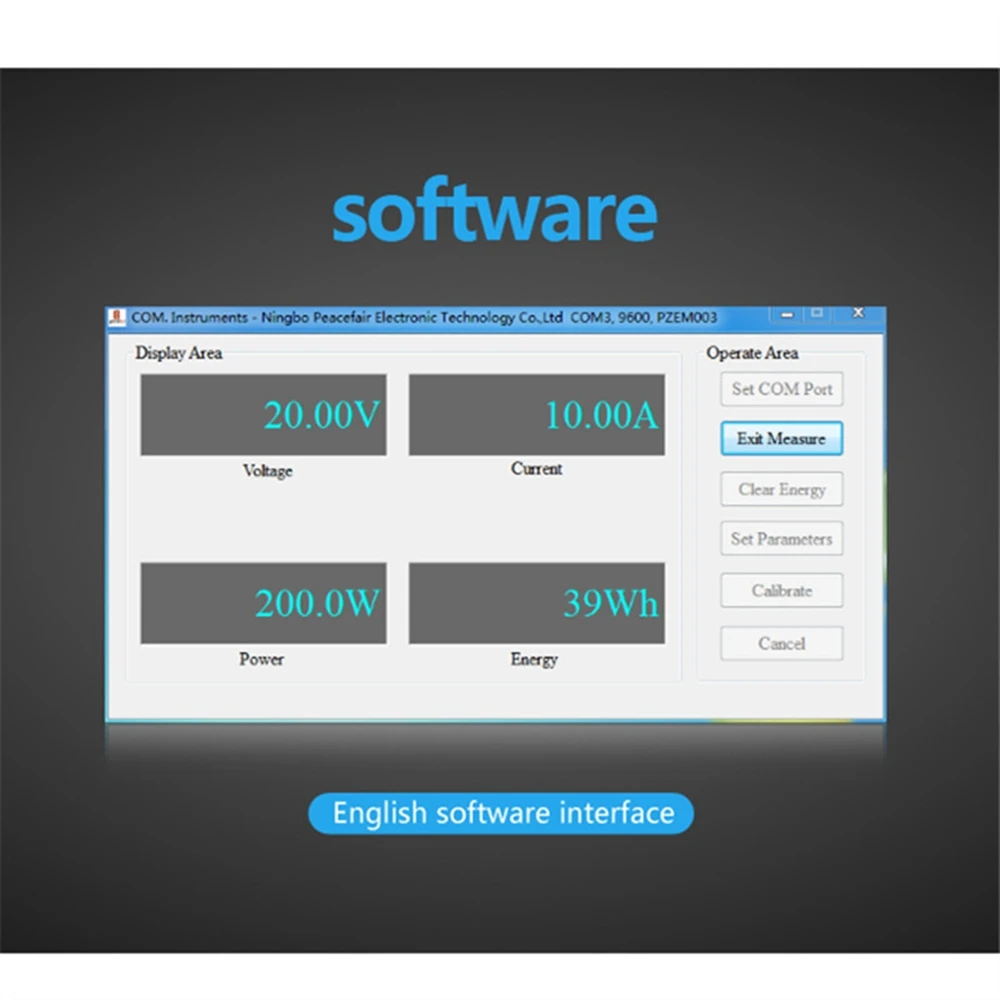

Сброс энергии: Используйте программное обеспечение для сброса.

Сигнализация перенапряжения

Порог напряжения может быть установлен, разделен на высоковольтный и низковольтный порог, Когда измеренное напряжение превышает порог, оно может сигнализировать

Порог высокого напряжения по умолчанию составляет 300 В, порог низкого напряжения по умолчанию-7 в.

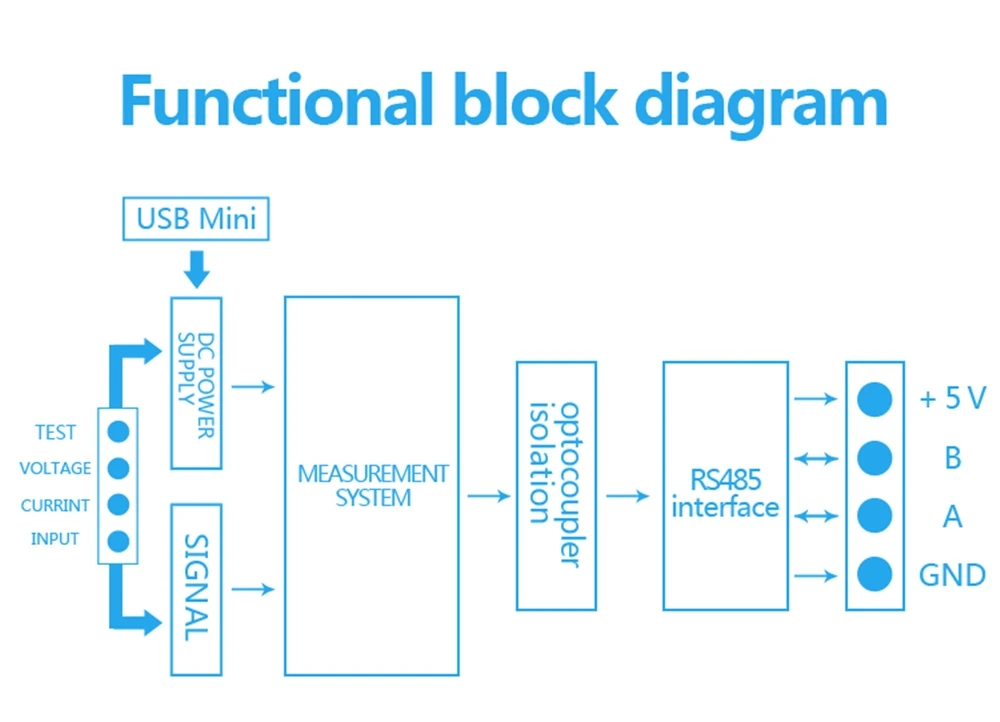

Интерфейс связи

Интерфейс RS485.

Протокол связи
Протокол физического слоя

Физический слой использует интерфейс связи UART к RS485.

Скорость передачи данных составляет 9600, 8 бит данных, 2 бит остановки, без паритета.

Прочие инструкции

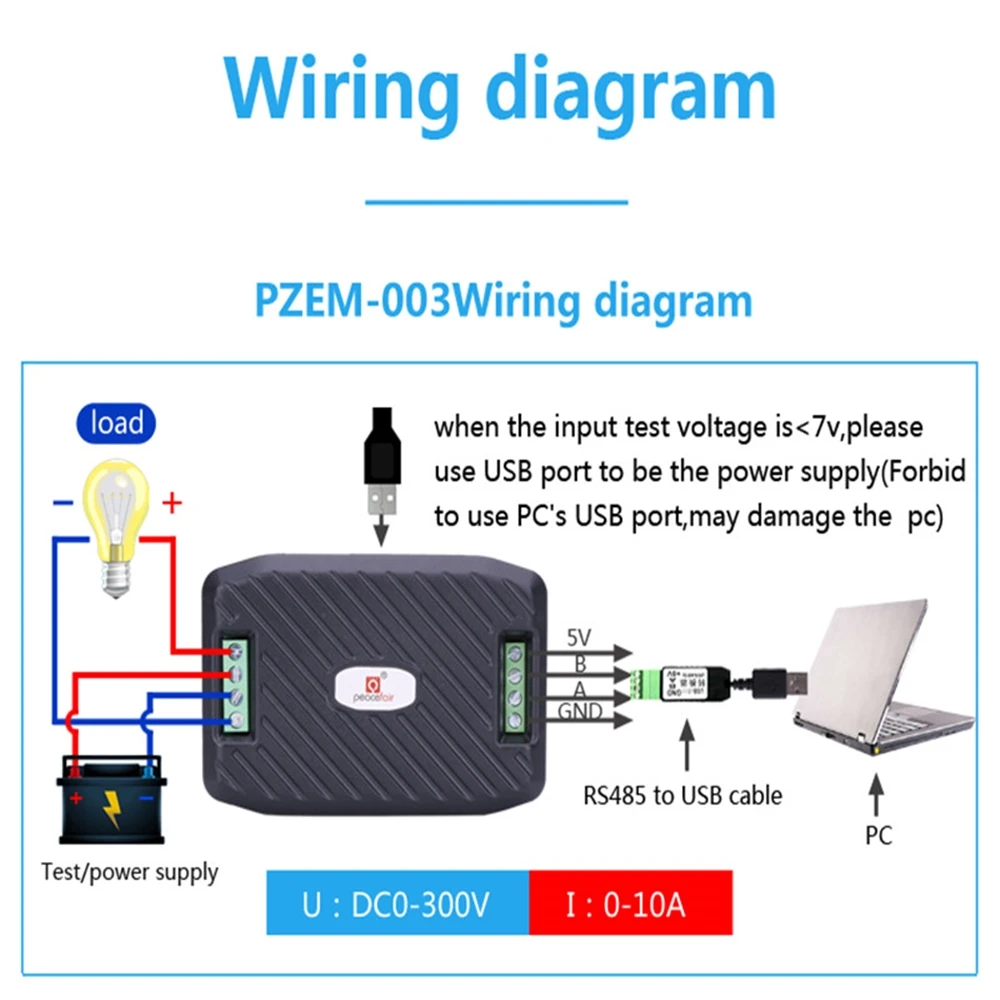

1 Интерфейс RS485 является пассивным выходом, требуется Внешнее подключение 5 В питания и внешний источник питания должен> 100 мА.

2. Когда входное тестовое напряжение составляет менее 7 в, оно должно поставлять независимое рабочее напряжение 5 В через порт MICRO USB;

Примечание: Не используйте порт USB, который доставляет ваш компьютер, чтобы быть независимым источником питания, в противном случае это может повредить ваш компьютер!

Рабочая температура

-20'C ~ + 60'C
