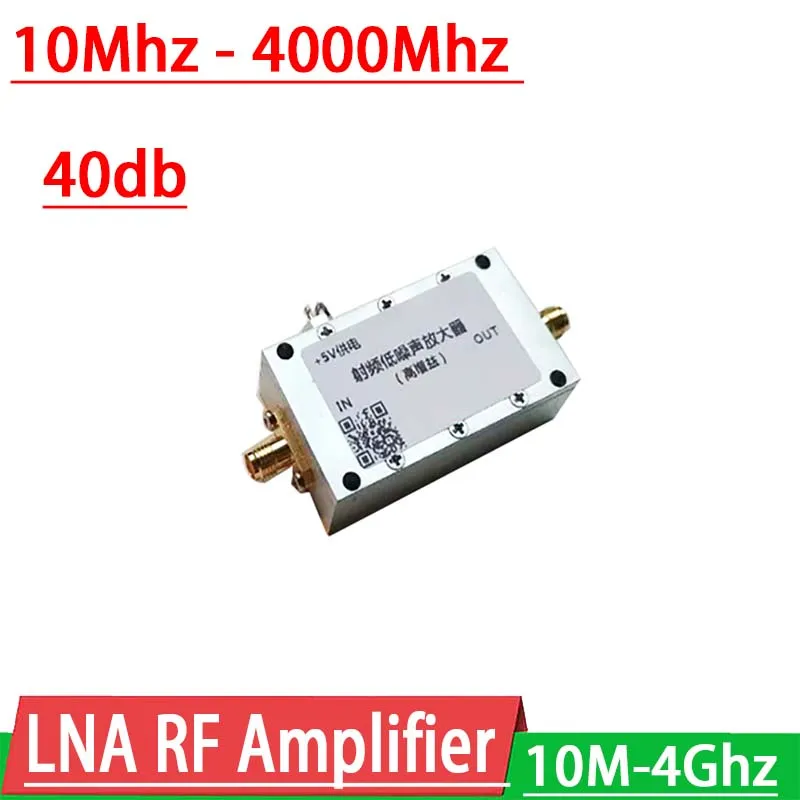

0,01-4G RF малошумный усилитель 40 дБ с высоким коэффициентом усиления LNA UHF VHF GPS для анализатора спектра

1. Введение модуля:

Малошумные усилители обычно используются в качестве высокочастотных или промежуточных преусилителей для различных типов радиоприемников, а также схемы усилителя для высокочувствительного электронного оборудования обнаружения. В чехол усиления слабых сигналов шум усилителя сама по себе может мешать сигналу очень серьезно. Поэтому мы надеемся уменьшить этот шум, чтобы улучшить соотношение сигнал/шум от выхода. Этот модуль принимает ультра-малошумную импортированную LNA матрицу. Он упакован в корпус с ЧПУ и обладает отличными характеристиками электромагнитного экранирования. Он может работать в широкополосном в диапазоне от 0,01-4G и обладает высоким коэффициентом усиления по 40dB. Он широко используется в передней части широкополосных приемных систем и может быть добавлен для улучшения чувствительности использования на входном конце анализатора спектра;

2. Параметры модуля:

Рабочее напряжение: + 5 В одиночный источник питания;

Рабочий ток: 90 мА (низкое энергопотребление);

Рабочая частота: 0,01-4 ГГц;

Коэффициент усиления: 37 дБ при 1 ГГц (см. Тестовую кривую);

P1dB Выходная мощность: 100 мВт (20dBm);

Уровень шума: 0,6дб;

Входной и выходной интерфейс: SMA (внешний винт и внутренняя игла);

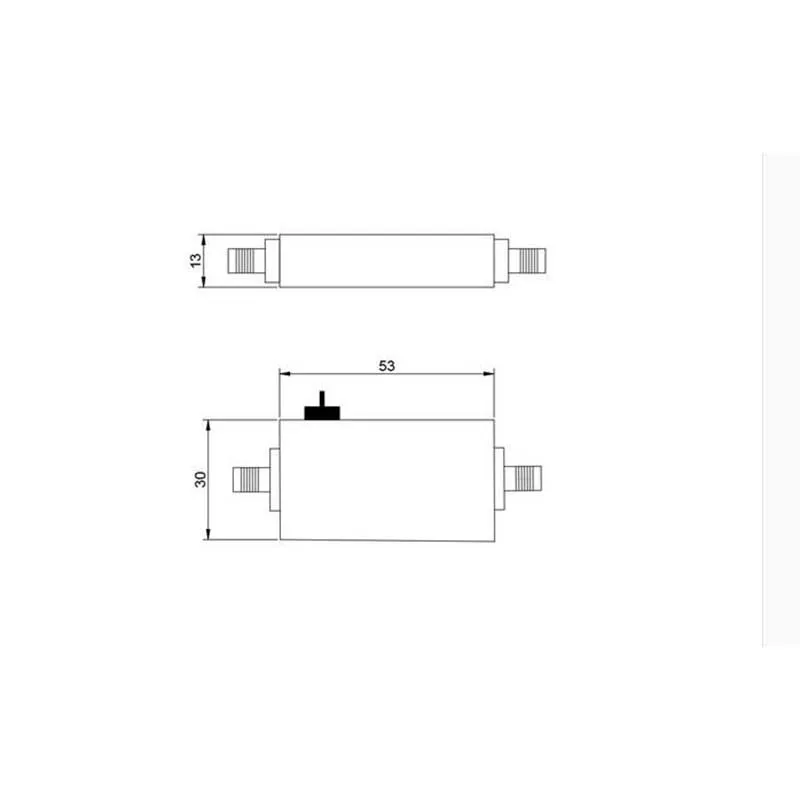

Размер модуля: 53*30*13 мм (без разъемов);

С монтажными отверстиями;

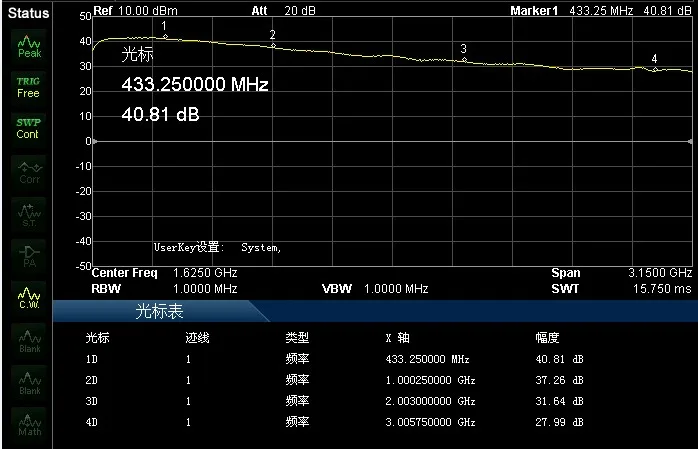

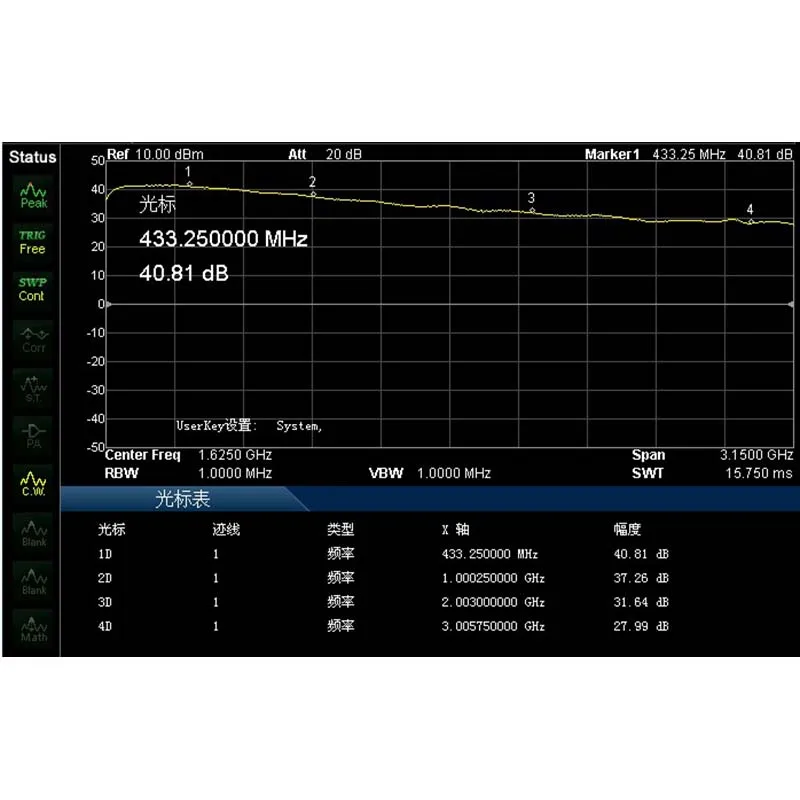

3. Измеренная Кривая:

С высоким коэффициентом усиления 28 дБ во всем диапазоне частот, он может быть применен к усилению небольшого сигнала VHF, UHF, GPS, 2,4G и других приемных систем;
