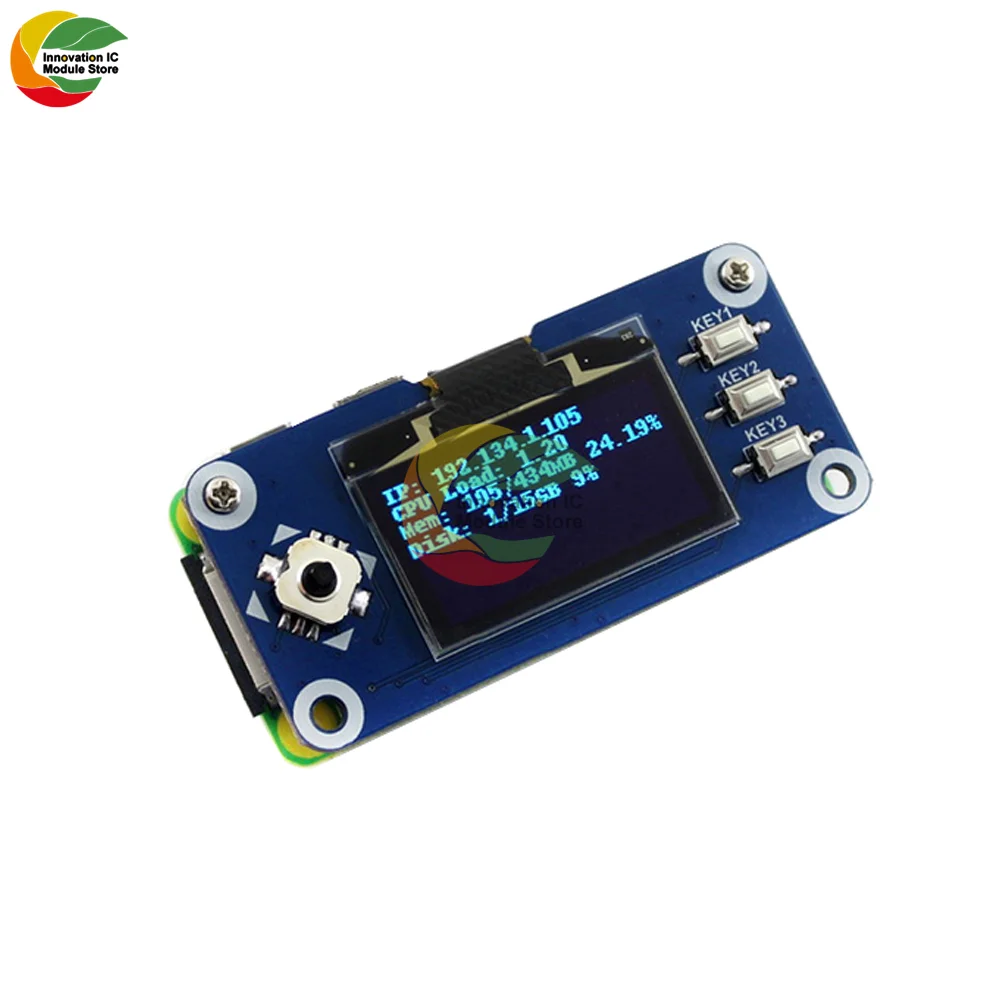

Введение продукта

§Параметры продукта

§Чип драйвера:SH1106

§Поддержка интерфейса:3-провод SPI, 4-провод SPI, I2C

§Разрешение: 128*64

§Размер дисплея:1,3 дюймов

§Размеры:65 мм * 30 мм

§Цвет дисплея:Синий

§Перспектива:> 160°

§Рабочая температура:-20°C ~ 70°C

§Температура хранения:-30°C ~ 80°C

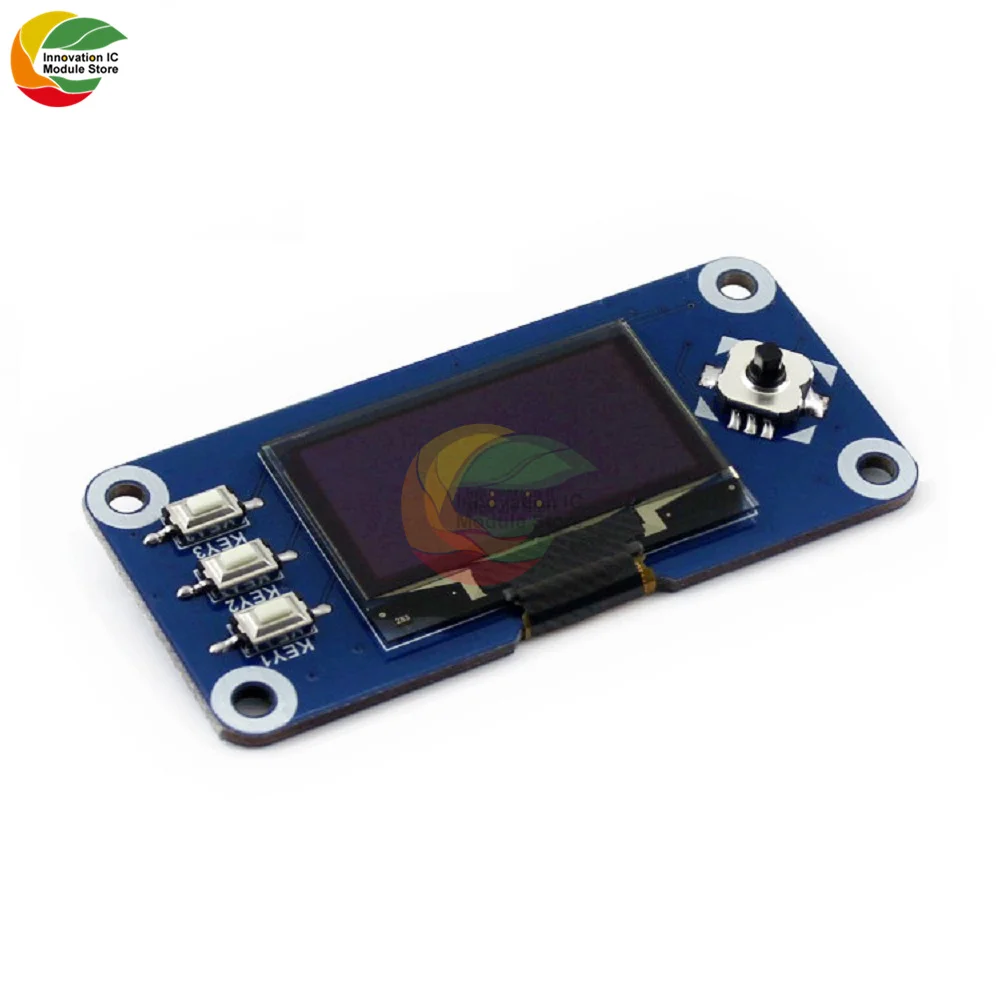

Функциональный штырь

Функциональный штырь

Малина
Интерфейс Pi (BCM)

Описание

KEY1

P21

Кнопка 1GPIO

KEY2

P20

Кнопка 2GPIO

KEY3

P16

Кнопка 3GPIO

Джойстик вверх

P6

На рокере

Джойстик вниз

P19

Под Кулиской

Левый джойстик

P5

Левый джойстик

Правый джойстик

P26

Правый джойстик

Пресс для джойстика

P13

Клавишный пресс

SCLK

P11/SCLK

Часы SPI

MOSI

P10/MOSI

Линия передачи данных SPI

SCL

P3/SCL1

Линия часов I2C

SDA

P2/SDA1

Кабель для передачи данных I2C

Постоянный ток

P24

Выбор данных/команд

CS

P8/CE0

Выберите чип

RST

P25

Сброс

Аппаратная конфигурация

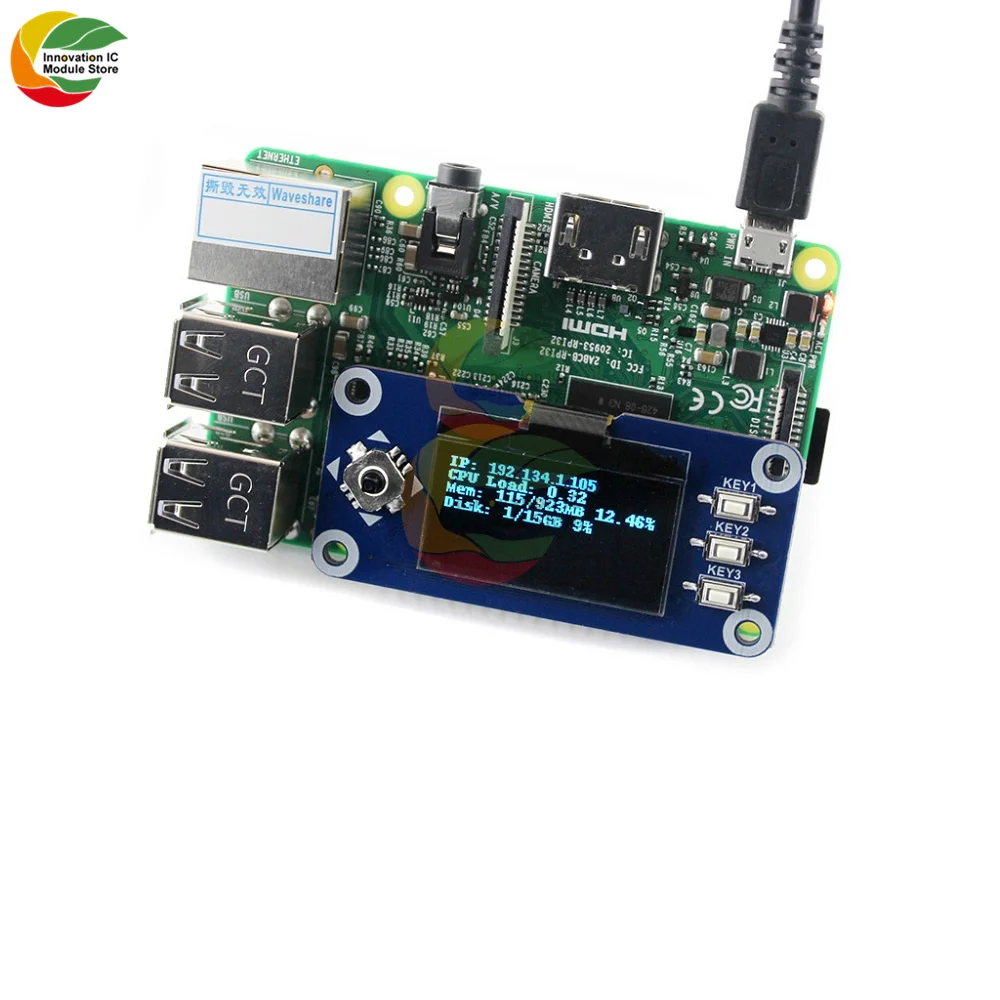

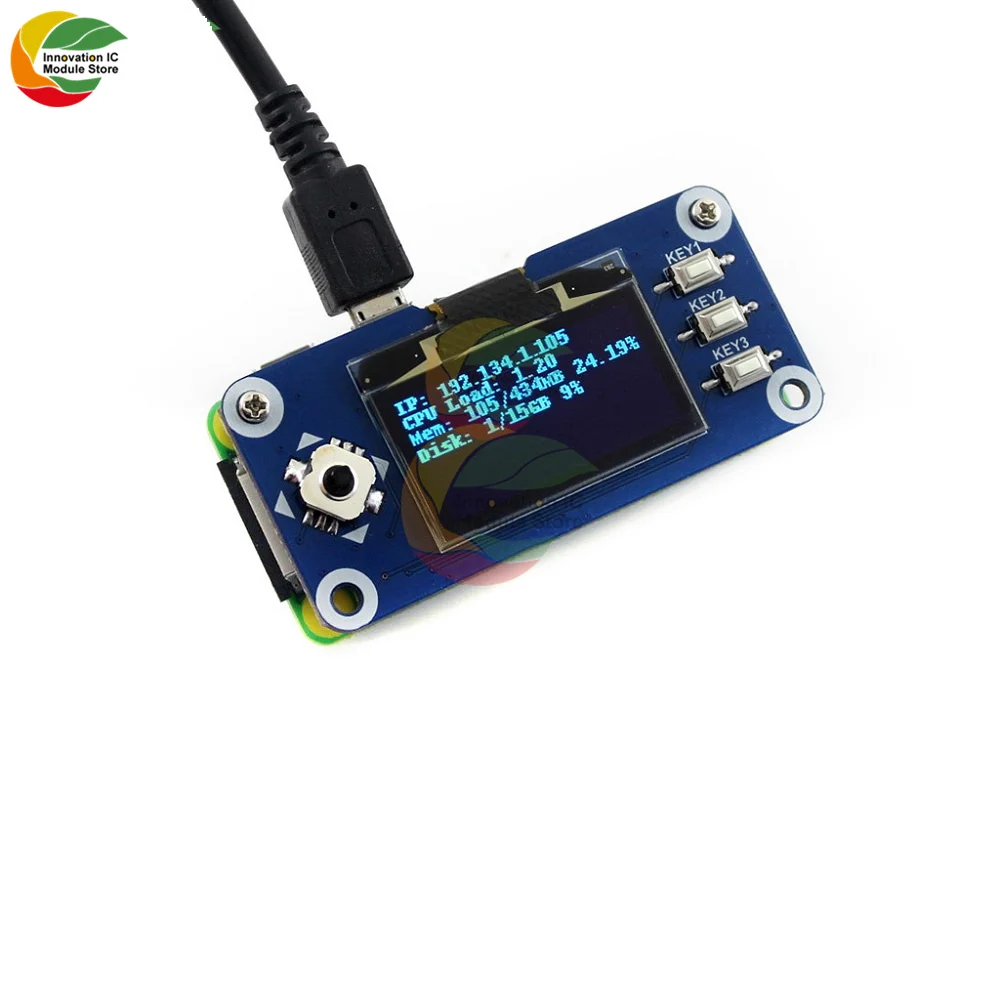

Модуль OLED

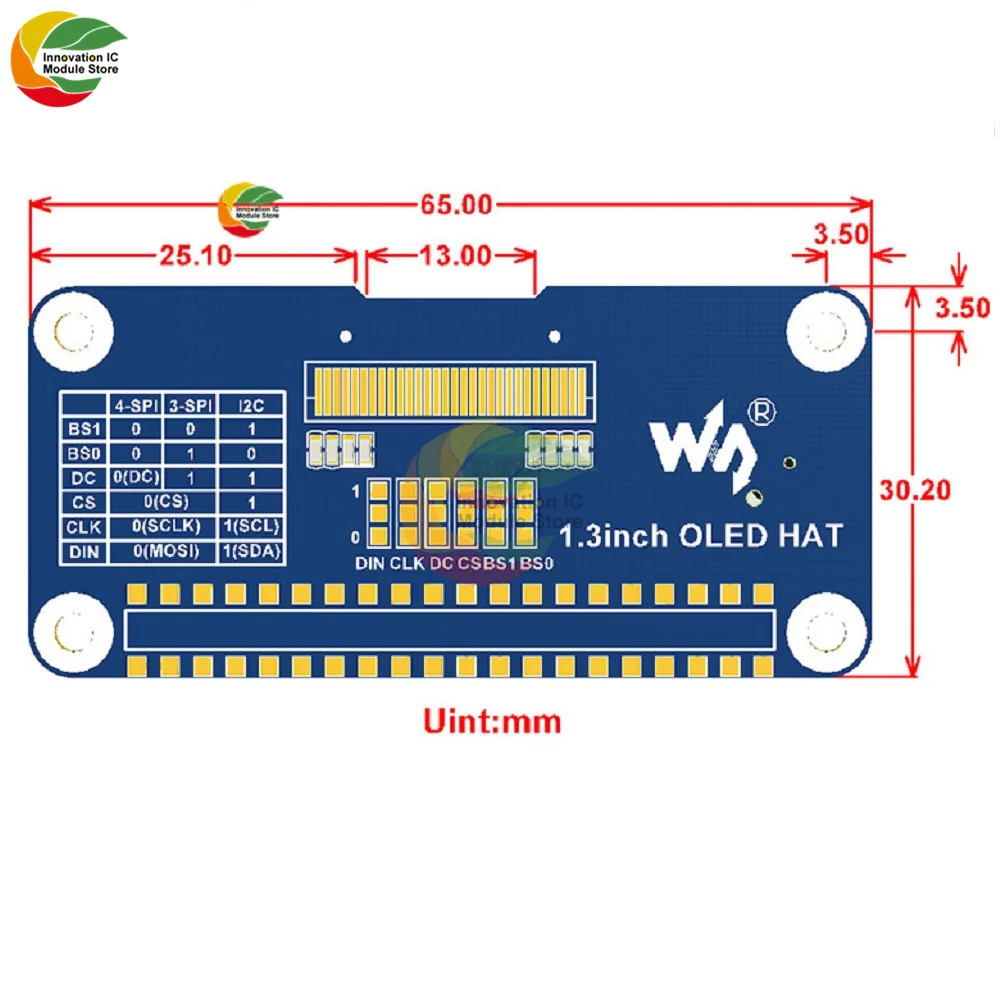

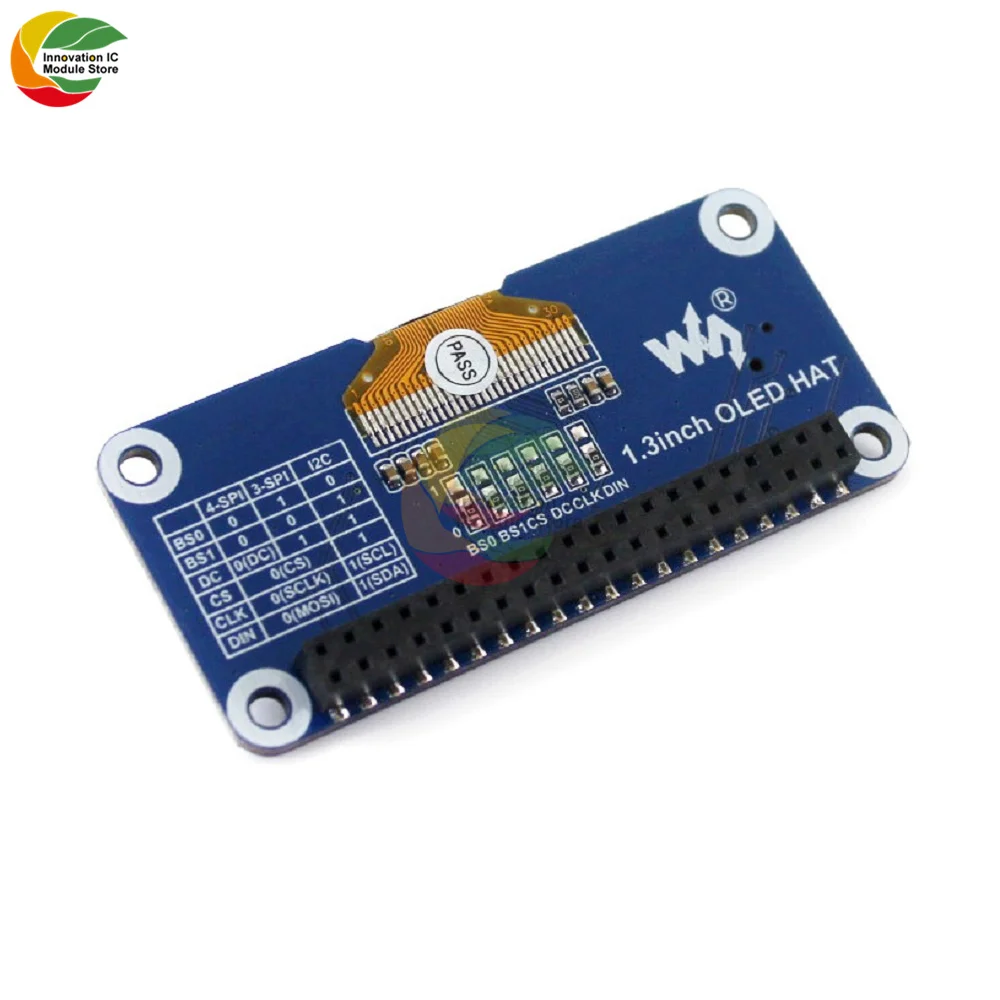

Предоставляет три привода интерфейсы: 3-провод SPI, 4-провод SPI и I2C интерфейсов
Соответственно. Есть шесть дополнительных паяльных резисторов на задней части
Модуль. Соответствующий метод связи может быть выбран через
Электронный выбор, как показано на рисунке:

Модуль использует 4-провод SPI режим связи
По умолчанию, то есть BS0, BS1, DC, CS, CLK, DIN подключены к 0 по умолчанию
(1 и 0 не все уровни, но сопротивление подключено или подключено к
Метод сварки, конкретное звено оборудования показано ниже в таблице):

Примечание: выше
На рисунке показана сварка на оборудовании, в следующей таблице показаны фактические
Аппаратное соединение

Способ доставки
Связи

BS1/BS0

CS

Постоянный ток

DIN

CLK

3-провод SPI

0/1

CS

1

MOSI

SCLK

4-провод SPI

0/0

CS

Постоянный ток

MOSI

SCLK

I2C

1/0

0

1

SDA

SCL

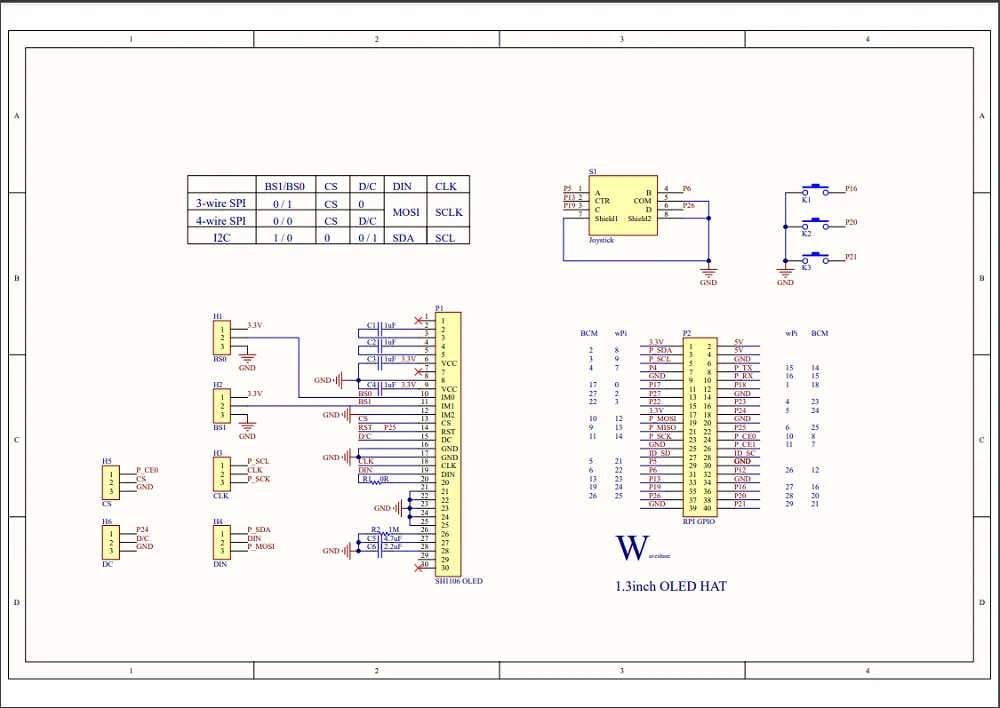

Конкретные
Аппаратная конфигурация выглядит следующим образом:

Применение 4-провод SPI:

То есть заводские настройки программы: BS0
И BS1 подключены к 0 и подключены к земле, CS подключен к 0 is
Подключен к Raspberry Pi CE0 (включить pin), D/C подключен к 0 подключен
К Raspberry Pi P24 (data/command pin), DIN Коннектор 0 подключен к
Raspberry Pi MOSI, CLK коннектор 0 подключен к Raspberry Pi SCLK;

Применение 3-провод SPI:

Подключите BS0 к 1 к VCC, BS1 к 0
Подключение к GND, CS к 0 для подключения к Raspberry Pi CE0, D/C к 1 для подключения к
GND, DIN до 0 для подключения к Raspberry Pi MOSI, CLK до 0 для подключения к дереву
Raspberry Pi SCLK;

Использование I2C:

Подключите BS0 к 0 к GND, BS1 к 1
Подключение к VCC (3,3 В), CS к 1 для подключения к GND, D/C к 1 для подключения к GND, DIN
К 1 для подключения к Raspberry Pi SDA, CLK к 1 для подключения к дереву Raspberry
Pi SCL; При использовании I2C: высокий и низкий уровень постоянного тока может контролировать адрес
Ведомого устройства, здесь подключается к заземлению, а затем в 7-бит адрес I2C:
0x3C

Упаковочный лист

1,3 дюймов OLED hat×-1 шт.

RPi медная Опора посылка (2 шт. в комплекте) × 1

Вопросы и ответы

Вопрос: Как
МНОГО Вольт может ли модуль OLED использовать в системе?

OLED модуль использует 3,3 V системы
По умолчанию, но после нашего теста на старение более 24 часов, мы обнаружили, что он может
Также нормально работает в системе 5 В.

В: сколько времени
Срок службы oled-модулей?

При нормальных рабочих условиях
Как правило, 50000 часов

В: что такое
Рабочий ток модуля OLED?

В соответствии с 3,3 V рабочее напряжение:

0,95 дюймовый дисплейный модуль OLED RGB Рабочий ток: около
38ма для всех белых дисплеев, около 4ма для всех черных дисплеев.

0,96 дюймовый OLED Рабочий ток: около 25 мА
Когда полностью открывается, и около 1,5 мА, когда полностью закрыт.

1,3 дюйма OLED Рабочий ток: около 29mA
Для полного светильник, и около мА для полного светильник.

В: почему не
Светодиодный светильник при подключении к источнику питания?

OLED не имеет подсветки, и дисплей
Самосветящийся. Только подключите VCC и GND, OLED не включит светильник.

Он должен контролироваться программой, чтобы
Выделите OLED.

В: что следует
Я обращаю внимание при использовании этого oled-модуля?

1. Будьте осторожны, чтобы не обращать вспять
Подключение.

2. Не может отображать на одном экране
Долгое время, в противном случае он будет производить последующие изображения и привести к повреждению OLED.
