ROCK PI 4 Plus Модель B Rockchip RK3399 SBC/одноплатный компьютер (обновленная версия Rock Pi 4B) pi 4B +

ROCK PI 4 Plus Модель B Rockchip RK3399 SBC/одноплатный компьютер (обновленная версия Rock Pi 4B) pi 4B +

Примечание:

Комплект 1:Rock Pi 4B plus B2E16(2 ГБ RAM + 16 Гб eMMC)

Комплект 2:Rock Pi 4B plus B4E32(4 Гб RAM + 32 ГБ eMMC)

Комплект 3:Rock Pi 4B plus B4E64(4 Гб RAM + 64 ГБ eMMC)

Комплект 4:Rock Pi 4B plus B4E64(4 Гб RAM + 128 ГБ eMMC)

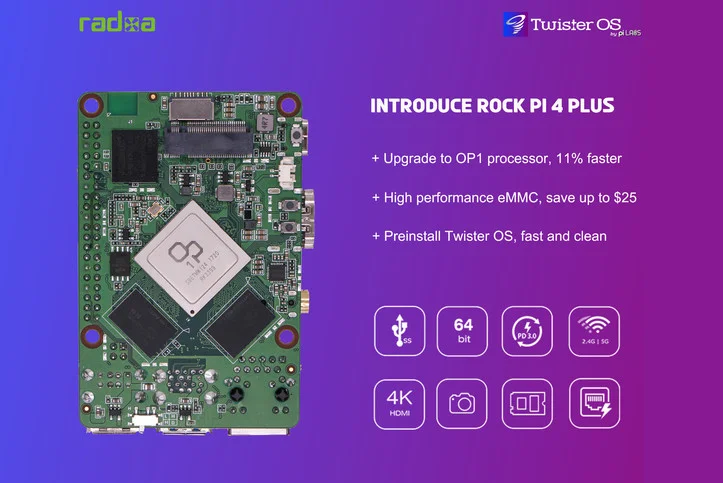

Самая большая разница между Rock pi 4B plus и rock pi 4B заключается в том, что его eMMC находится на плате!

Rockchip OP1 64-битный шестигранный сердечник на основе SBC

Небольшой форм-фактор, богатый набор функций, выдающийся дизайн и на 11% больше производительности.

Rock Pi 4 B +-идеальный выбор для ваших личных или бизнес-проектов.

Rock Pi 4B + Подробная информация о продукте

OP1 64-битный шестигранный процессор

Двойной Cortex-A72 (до 2,0 ГГц) плюс quad Cortex-A53 (до 1,5 ГГц) Harvard суперскалярных ядер процессора

Графический процессор

Mali T860MP4 GPU, поддерживает OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память LPDDR4

64bit двухканальный LPDDR4 @ 3200 МБ/с., 2 Гб или 4 Гб

Вспышка SPI

4 МБ SPI flash soldered - NVMe booting от SPI поддерживается

Антенна Wifi/BT

Wifi/BT с поддержкой внешней антенны *

* Соединитель uFL должен быть припаян на плате, которая затем отключит бортовую антенну. Разъем и услуга пайки доступны в магазине!

Встроенный модуль eMMC

Промышленный уровень высокая производительность eMMC хранения, 16G/32G/64G/128G доступны

Карта Micro SD

Слот для uSD поддерживает карту до 128G uSD

M.2 SSD

M.2 разъем поддерживает до 2T M.2 NVME SSD

Примечание: M.2 плата расширения плюс теплоотвод рекомендуется для правильного крепления на Rock Pi 4 "+"

Дисплей HDMI

HDMI 2,0 до 4k @ 60

Периферийная поверхность

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или расширенный режим.

Аудио 3,5 мм jack с микрофоном с улучшенными механики

Кодек HD поддерживает аудио до 24 бит/96 кГц.

Камера MIPI CSI

MIPI CSI 2 полосы через разъем FPC, поддержка камеры до 8 МП

USB 3,0 OTG x1

Аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 x1

Выделенный USB3.0 канал, нижний

Хост USB 2,0 x2

Ethernet GbE

Сеть

Беспроводной 802,11 ac wifi 2,4/5 ГГц

Bluetooth 5,0

LAN

GbE LAN с поддержкой PoE

Требуется дополнительная шляпа для питания через PoE

Ввода-вывода 40-контактный расширительный разъем:

-1 x UART

-Шина SPI-2 шт.

-2 шины I2C

-1 x PCM/I2S

-1 x SPDIF

-1 ШИМ

-1 x ADC

-6 x GPIO

-2x5 в постоянного тока

-2x3,3 V питания pin-код

Прочие ожерелья и подвески

Аккумулятор RTC разъем для резервного копирования

Питание USB PD

Поддержка USB Type C PD 2,0, 9V/2A, 12V/2A

Блок питания Qualcomm? Быстрая зарядка?

Поддержка адаптера QC3.0/2,0, 9 В/2A, 12 В/1.5A

Размер 85 мм x 54 мм

Остальные функции остаются такими же, как ROCK Pi 4, включая:

-WiFi 5 с BT 5,0-M.2 с поддержкой NVMe SSD, запуск ОС на SSD с SPI загрузкой

-USB 3,0x2, USB 2,0 x2

-GbE с поддержкой PoE

-Поддержка питания QC 2,0 и PD 2,0

Все аксессуары ROCK Pi 4 совместимы с моделью plus, включая большой радиатор, головку PoE 23 Вт и шляпу Penta SATA с чехол.

Так как у нас есть на борту eMMC, мы можем что-то предварительно загрузить, поэтому мы решили работать с популярной ОС Twister, на основе Armbian, в качестве стандартной ОС доставки для серии 4 Plus. Команда PiLab проделала большую работу, основываясь на твердой работе команды Armbian, в результате чего последние ядра, декодирование HW, ускорение GPU до ROCK Pi Plus. В Twister OS есть много других, чтобы вы могли открыть для себя, просто попробуйте это yoursef.

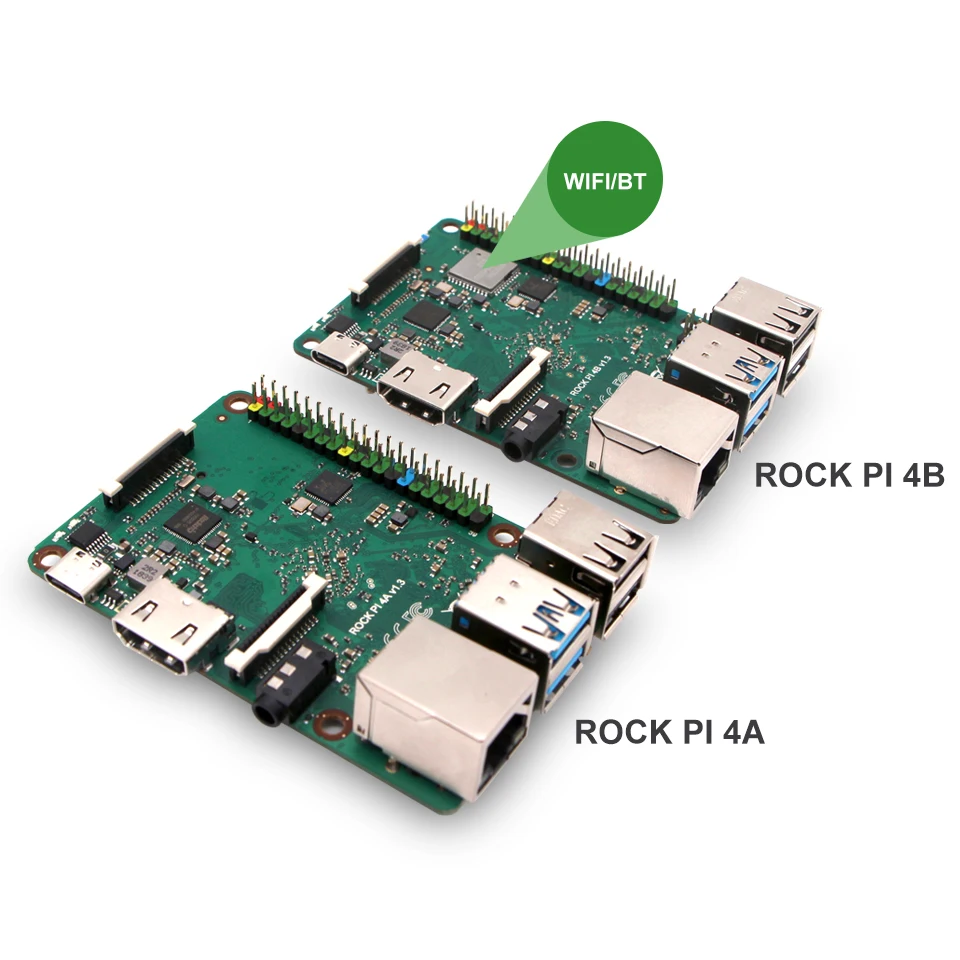

Сравнение версий

Модель

ROCK PI 4 модель A

ROCK PI 4 Модель B

Процессор

Шестигранный процессор 64 бит

Rockchip RK3399

Двойной Cortex-72, частота 1,8 ГГц с qual Cortex-A53, частота 1,4 ГГц

Mali T860MP4 gpu, поддержка OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память

LPDDR4

64bit двухканальный LPDDR4 @ 3200 МБ/с., 1 ГБ/2 ГБ/4 ГБ optioal

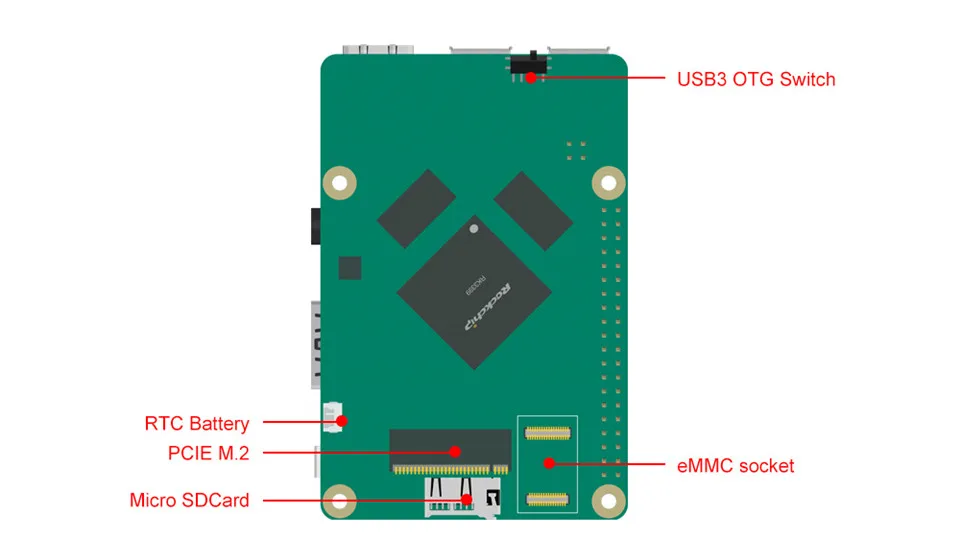

Хранение

Модуль eMMC (дополнительный промышленный совместимый Высокопроизводительный Модуль eMMC, 8 ГБ/16 ГБ/32 ГБ/64 Гб/128 ГБ в наличии)

Карточке μSD (μSD слот поддерживает до 128 ГБ μSD карты)

M.2 SSD (M.2 разъем поддерживает до 2T M2 NVME SSD)

Дисплей

HDMI 2,0 до 4k @ 60

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или расширенный режим.

Аудио

3,5 мм jack с микрофоном

Кодек HD поддерживает аудио до 24 бит/96 кГц.

Камера

MIPI CSI 2 полосы через разъем FPC, поддержка до 800 МП камеры.

Беспроводной

Нет

802,11 ac wifi

Bluetooth 5,0

С бортовой антенной

USB

USB 3,0 OTG X1, аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 X1, выделенный канал USB 3,0, нижний

Хост USB 2,0 X2

Ethernet

GbE LAN

GbE LAN с поддержкой Ethernet (PoE)

Требуется дополнительная шляпа для питания от PoE

IO

40-контактный расширительный разъем

2 x UART

2 шины SPI

3 шины I2C

1 x PCM/I2S

1 x SPDIF

2 x ШИМ

1 x ADC

6 x GPIO

2x5 в постоянного тока

2x3,3 V питания постоянного тока в

Прочие ожерелья и подвески

RTC

Аккумулятор RTC разъем для резервного копирования (опционально)

Мощность

USB PD, поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A.

Qualcomm? Быстрая зарядка: поддержка адаптера QC 3,0/2,0, 9 В/2A, 12 В/1.5A

Размеры

85 мм x 54 мм

Брендовая модель

Rock Pi4 Модель B

Tinker Board S

Nano Pi M4

Процессор:

RK3399

RK3288

RK3399

Графический процессор

Mali T864

Рука? Mali?-T764 GPU * 1

Mali T864

Память:

LPDDR4 64bit двухканальный LPDDR4 @ 3200 МБ/с., 4 Гб

Dual-CH LPDDR3 2 Гб

2 ГБ DDR3/4 ГБ LPDDR3 1866 МБ/с.

Хранение:

EMMC модуль опционально промышленный совместимый высокопроизводительный eMMC модуль, 8G/16G/32G/64G/128G в наличии uSD слот для карты uSD Поддержка до 128G uSD карта M.2 SSD M.2 разъем поддерживает до 2T M.2 NVME SSDeMMC розетка до 128 ГБ

Micro SD(TF) на борту 16 Гб Emmc

Разъем eMMC с пользовательским интерфейсом, карта uSD до 128GB

Ethernet:

Для питания от PoE требуется дополнительная шляпа GbE LAN с поддержкой PoE

RTL GB LAN

Native Gbps Ethernet

Wifi/БТ:

802,11 ac wifi Bluetooth 5,0 с бортовой антенной

802,11 b/g/n, Bluetooth V4.0 + EDR

802.11a/b/g/n/ac, Bluetooth 4,1, двойной Антенный интерфейс

Аудио:

3,5 мм двойной канал наушников/HDMI/микро телефон Входной HD кодек, который поддерживает до 24-бит/96 кГц аудио.

RTL HD кодек с 1x3,5 мм аудио разъем поддерживает Подключаемый модуль обнаружения и автоматическ-переключатель

3,5 мм двойной канал наушников/HDMI/микро телефон Входной

Видео

Вход

2 полосы MIPI CSI, до 8MPix/s, поддерживает одновременный ввод данных двойной камеры, совместимой с официальной камерой Raspberry Pi

MIPI CSI

Один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное подключение ввода двойная камера для передачи данных

Видеовыход

HDMI 2,0 до 4k @ 60 MIPI DSI 2 полосы через разъем FPC HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения. Совместим с официальным дисплеем Raspberry Pi

1x15-pin MIPI DSI, максимальная поддержка HD 1 x HDMI до 4K/30fps HDMI CEC аппаратных средств готов

HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2; Один 4-полосный MIPI-DSI

USB

USB 3,0 OTG x1 аппаратный переключатель для хоста/устройства, верхний USB 3,0 хост x1 выделенный USB3.0 канал, нижний USB 2,0 хост x2

USB2.0 x 4

USB 3,0: четыре порта USB 3,0 Type-A; USB Type-C: Поддержка USB2.0 OTG и ввода питания

PCIE:

M.2 типа, 4 полосы для PCIE

Штыревой разъем

40-контактный расширительный разъем: - 1 x UART - 2 x шина SPI-2 x шина I2C-1 x PCM/I2S - 1 x SPDIF - 1 x PWM - 1 x ADC - 6 x GPIO - 2x5V DC силовой штырь-2x3,3 V силовой штырь

40-pins GPIO header

40pin GPIO удлинительные порты: 3X3V/1,8 V I2C, до 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs, 1x1,8 V 8 каналов I2S. Дополнительные порты 24Pin: 2 независимых хоста USB 2,0, PCIe x2, PWM x1, PowerKey

Мощность

USB PD Поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A Qualcomm? Quick ChargeTM поддерживает адаптер QC3.0/2,0, 9 В/2A, 12 В/1.5A

Micro usb 5V/2-3A

5 В/3 А постоянного тока

Операционная система

Android 7,0, Debian, Ubuntu,

Debian9 / Android6

Android 8,1, Debian, Ubuntu, Armbian

Размеры

85 мм x 54 мм (8/коробка)

6x4,3x1,5 дюймов

85 мм x 56 мм (8/коробка)
