【EU Free】 3 комплекта CNC Nema34 8N.m L118mm замкнутому циклу серво-двигатель в комплекте

【EU Free】 3 комплекта CNC Nema34 8N.m L118mm замкнутому циклу серво-двигатель в комплекте

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

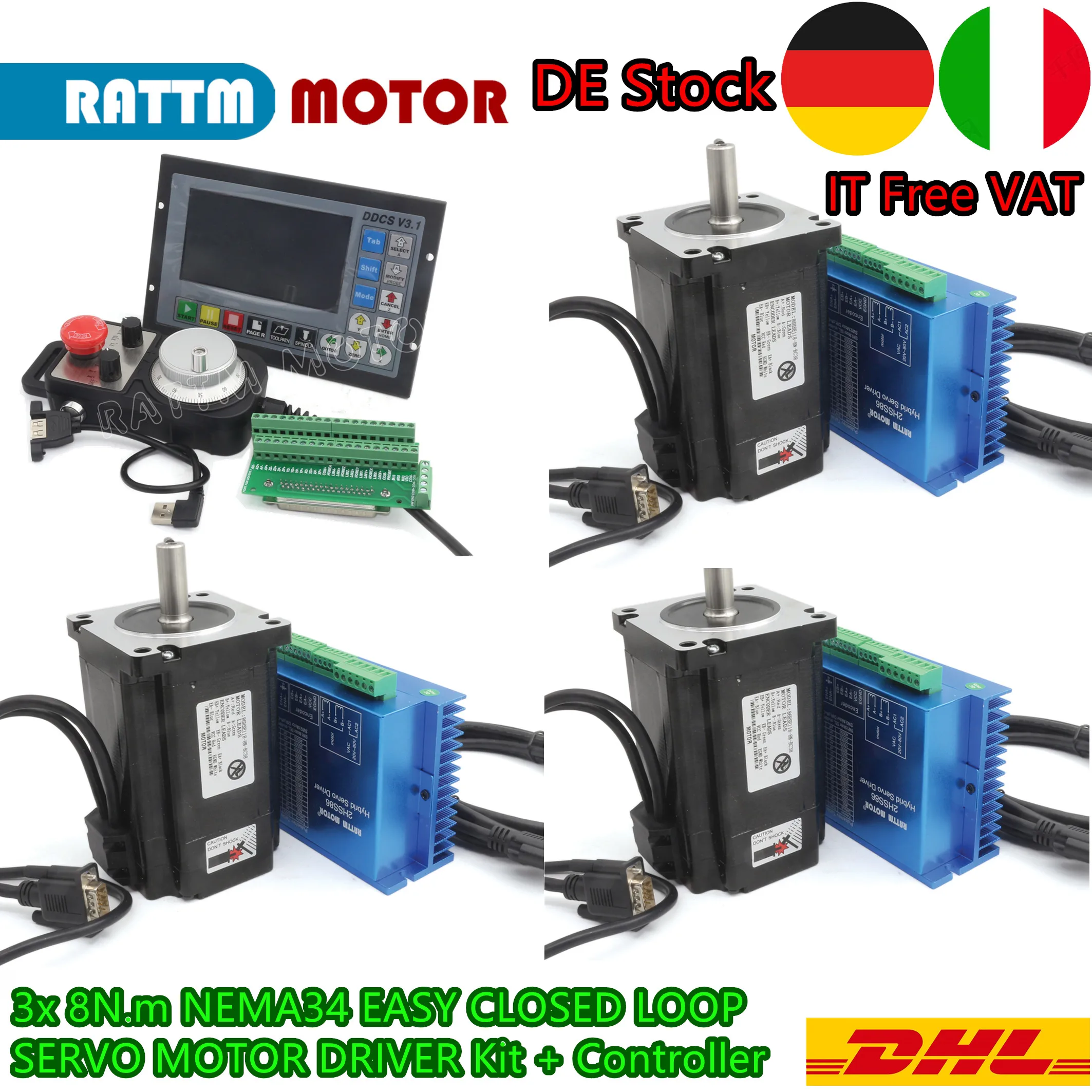

Посылка включает:

3 x 86HSE8N замкнутый цикл Серводвигатель (8N.m, 116 мм длина, 6A)

3 x Серводвигатель HSS86H

3x3 м удлинитель

1x4 оси ЧПУ контроллер движения (окр V3.1)

1 x USB флеш-накопитель 4 Гб

1 х USB удлинитель

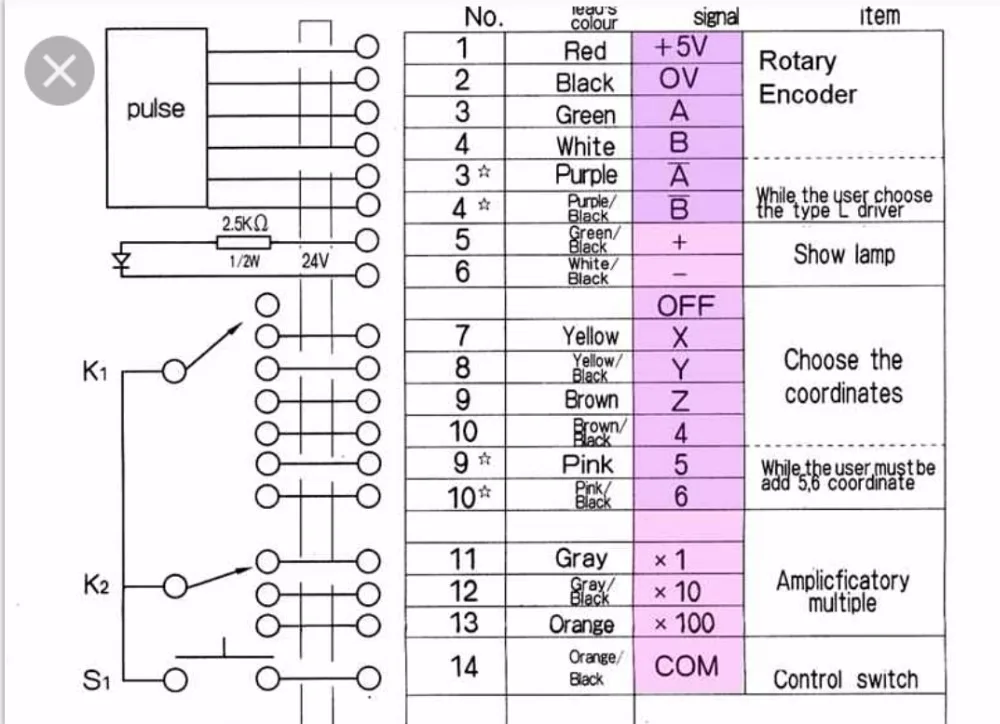

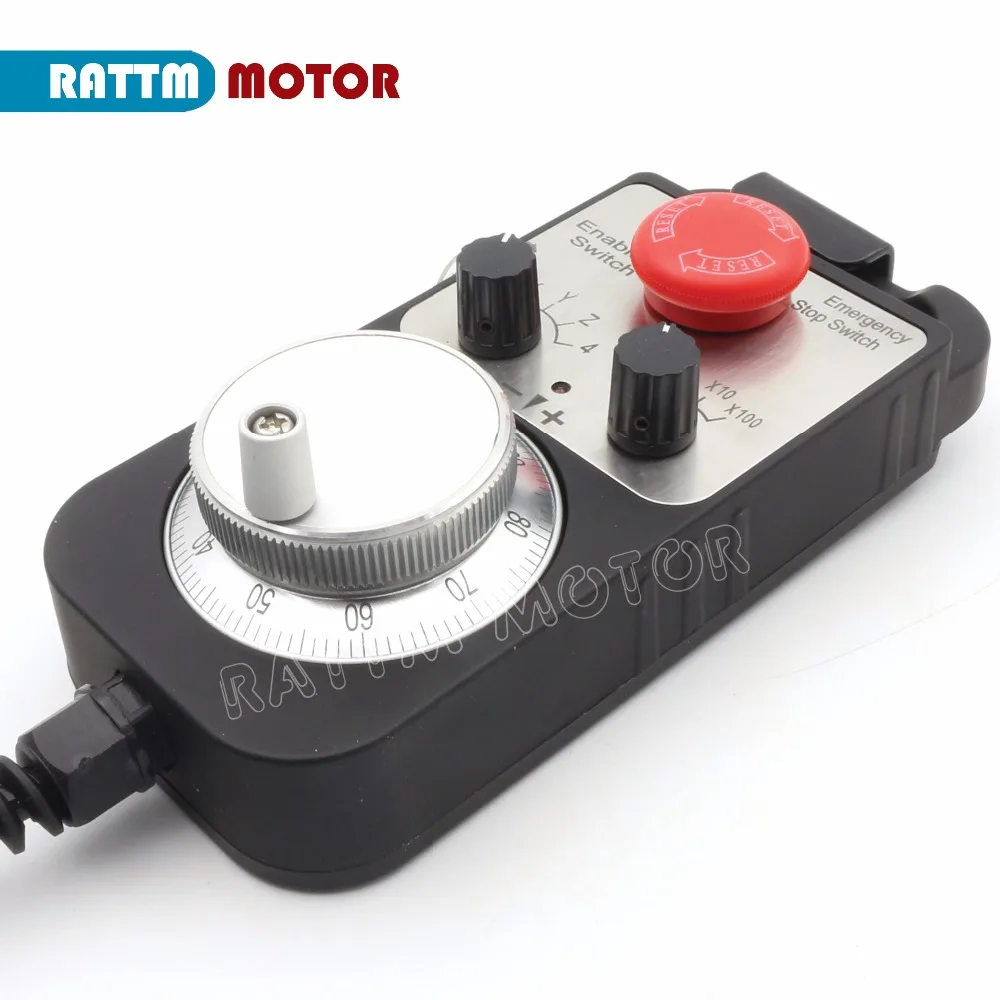

1 x подвесной маховик с аварийной остановкой

Руководство на английском языке будет отправлено на вашу электронную почту.

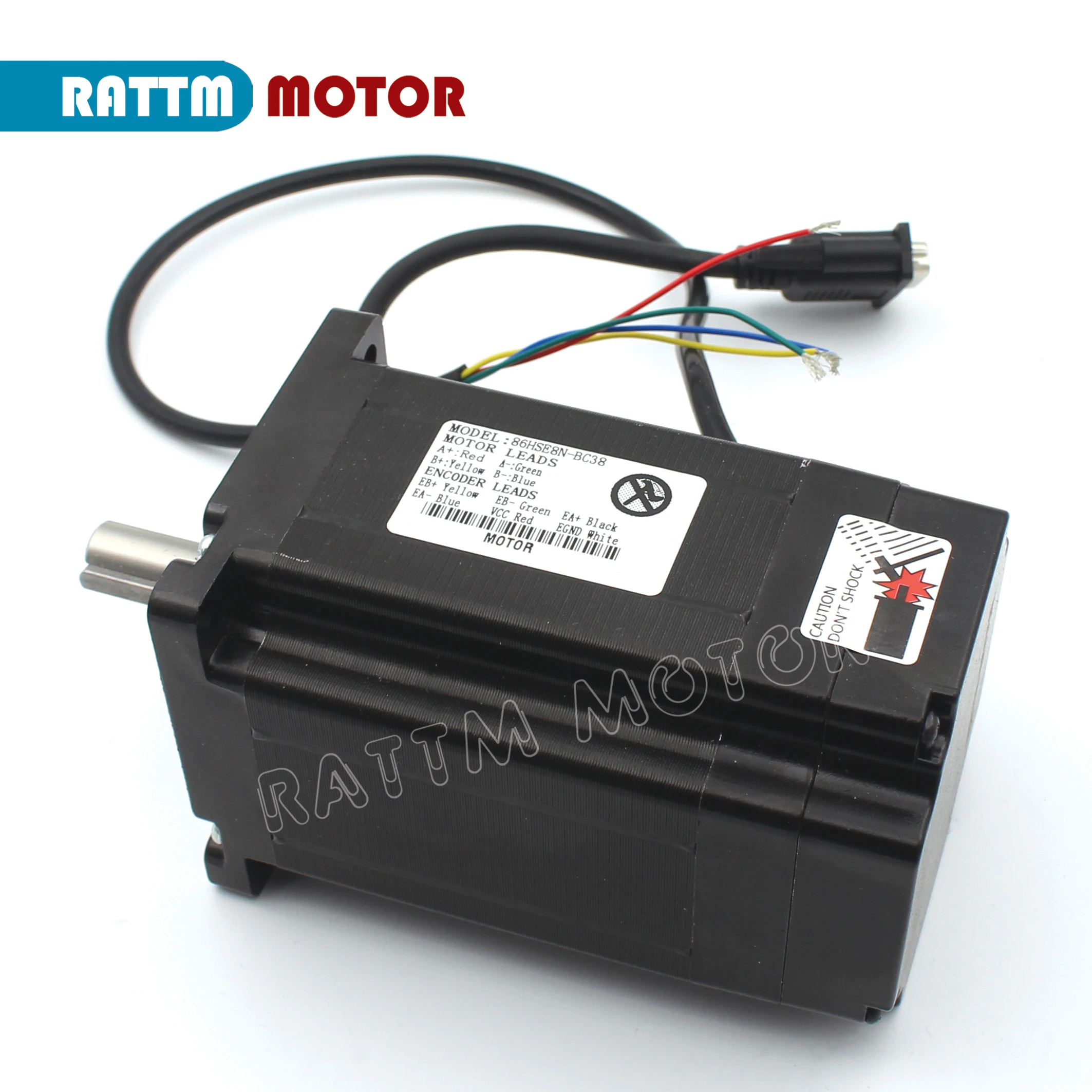

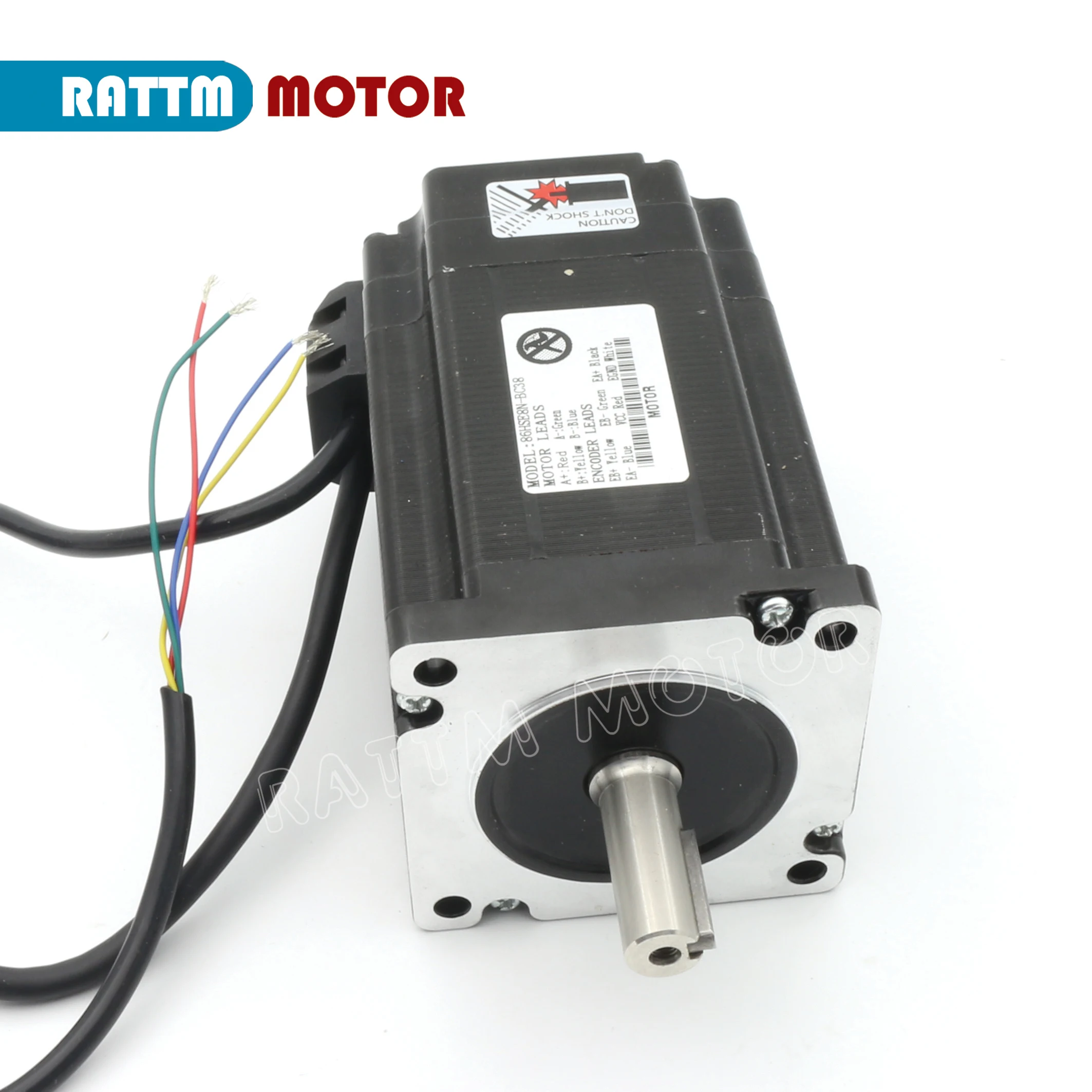

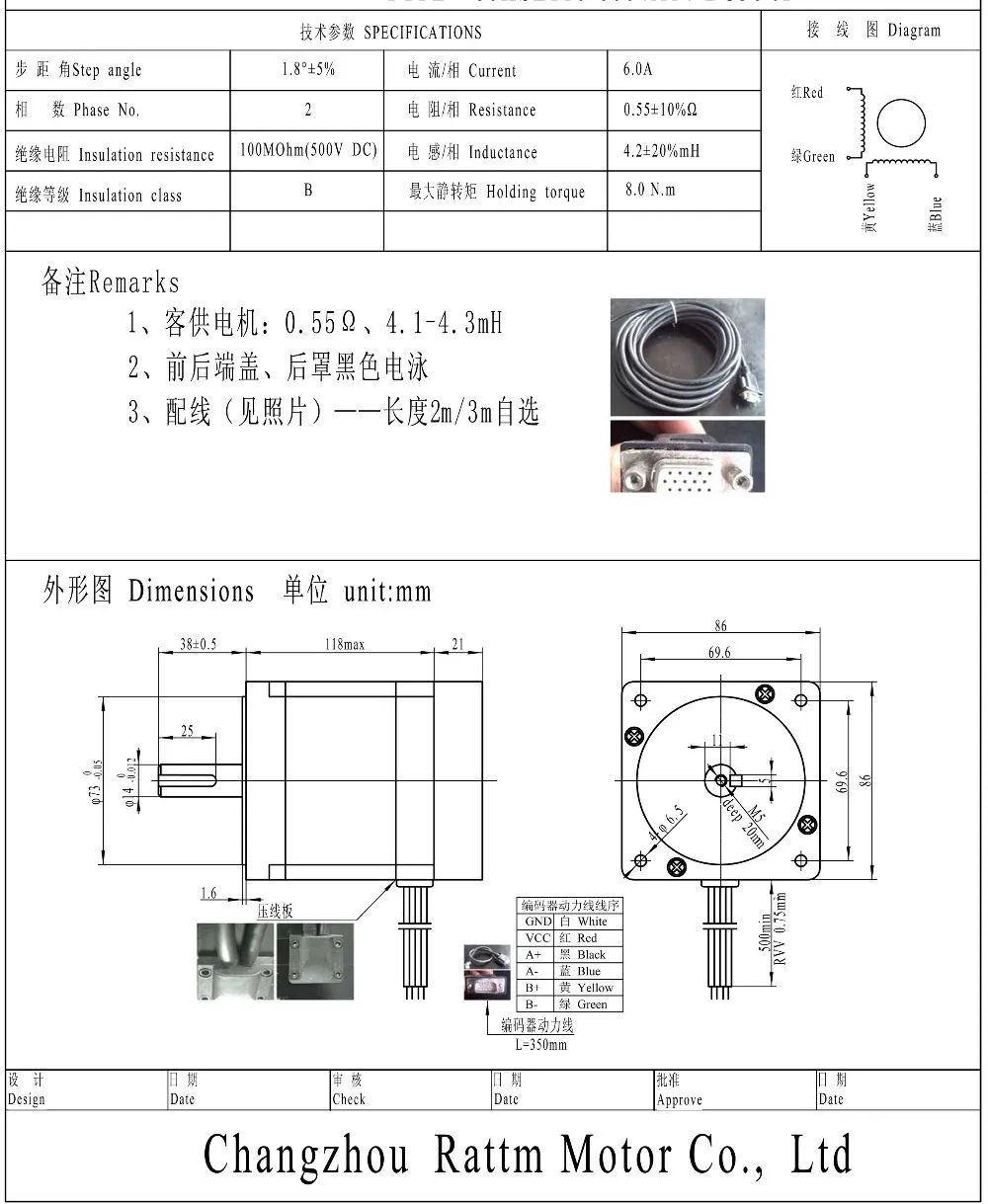

1.Nema34 замкнутый сервомотор

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

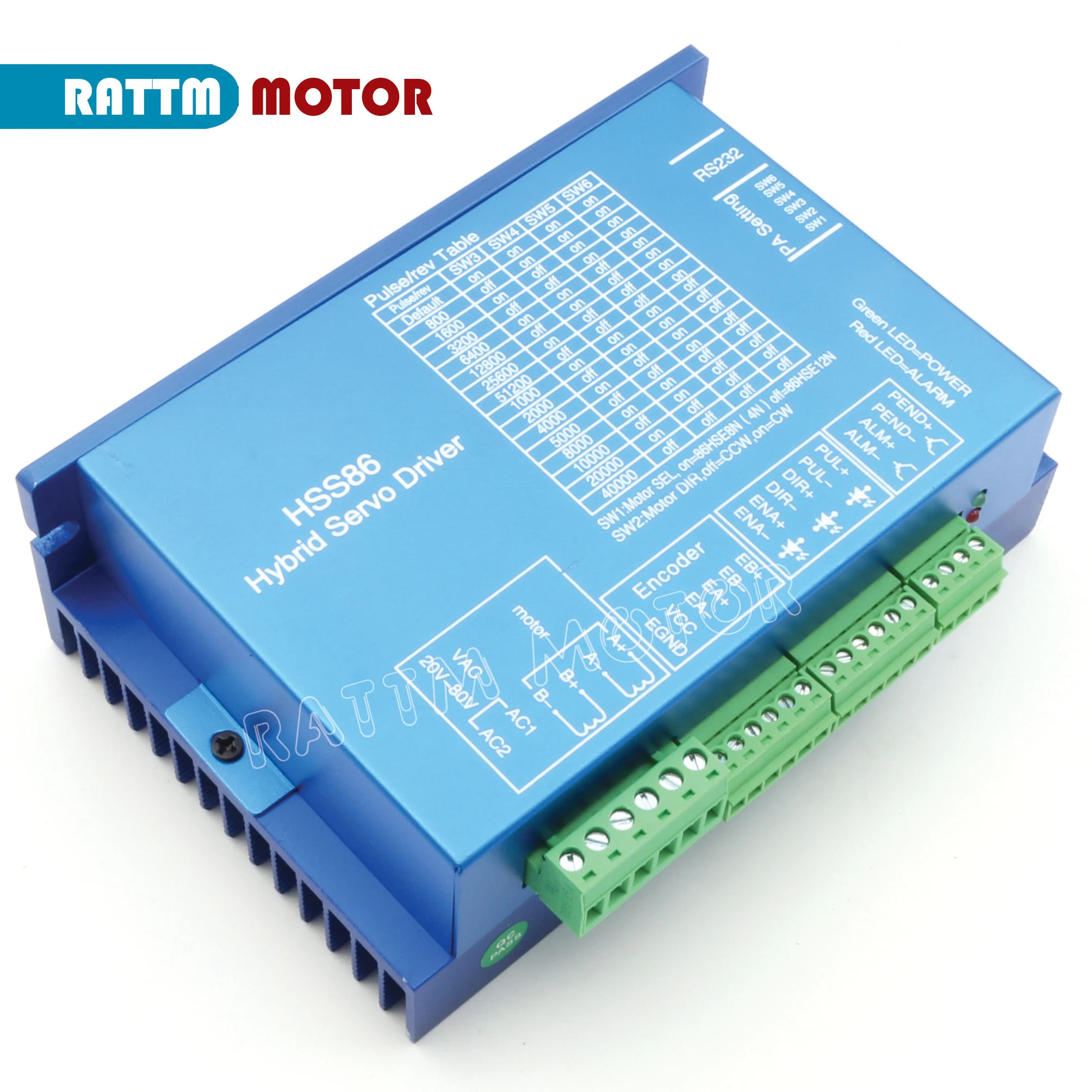

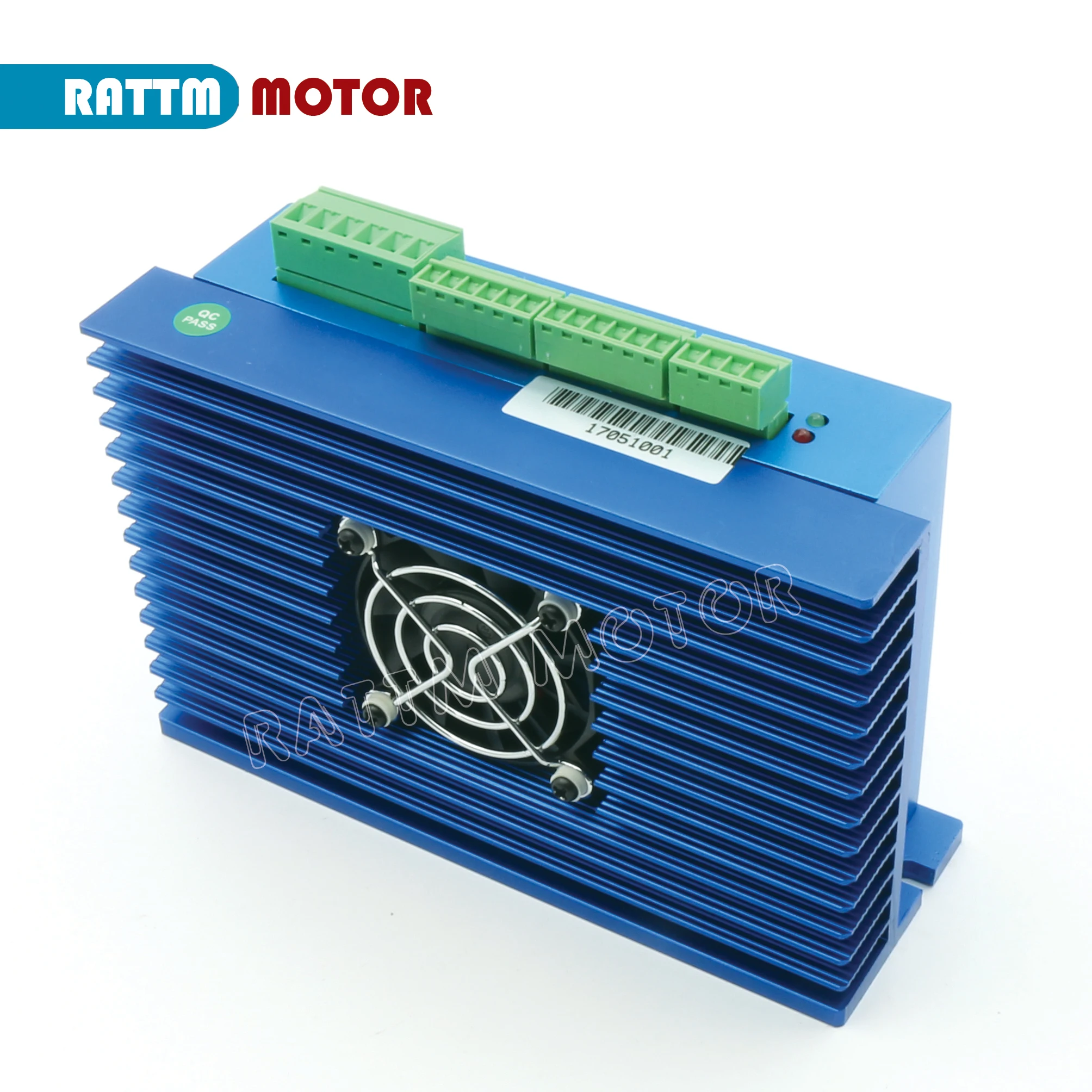

2. HSS86 2-фазный Гибридный шаговый сервопривод

2,1) обзор

HSS86
2 этап (Национальная ассоциация владельцев электротехнических серии 34 гибридный шаговый сервопривод. Он принимает новый
Поколения 32 бит DSP и технологии векторного управления, что позволяет избежать
Шаговый двигатель теряет шаги и обеспечивает точность двигателя. В
Уменьшение крутящего момента намного ниже, чем открытая петля шагового двигателя, когда он находится на
Более высокая скорость. Высокая скорость и крутящий момент улучшены в
В значительной степени. Между тем текущее управление основано на нагрузке, что
Может эффективно снизить температуру двигателя, а затем продлить
Использование срока службы двигателя. Встроенный в положение и сигнализация
Выходной сигнал может помочь верхнему монитору контролировать и контролировать. В
Функция сигнализации с ультра-разницей положения может обеспечить работу машины
Безопасно. Система замкнутых петель является идеальным улучшением и хорошим
Замена системы открытого цикла, кроме того, у нее также есть некоторые
Функция Серводвигателей переменного тока, но цена составляет всего половину сервопривода переменного тока.

2,2) Особенности

2.2.1 шаговый двигатель замкнутого цикла системы, никогда не теряет шаг.

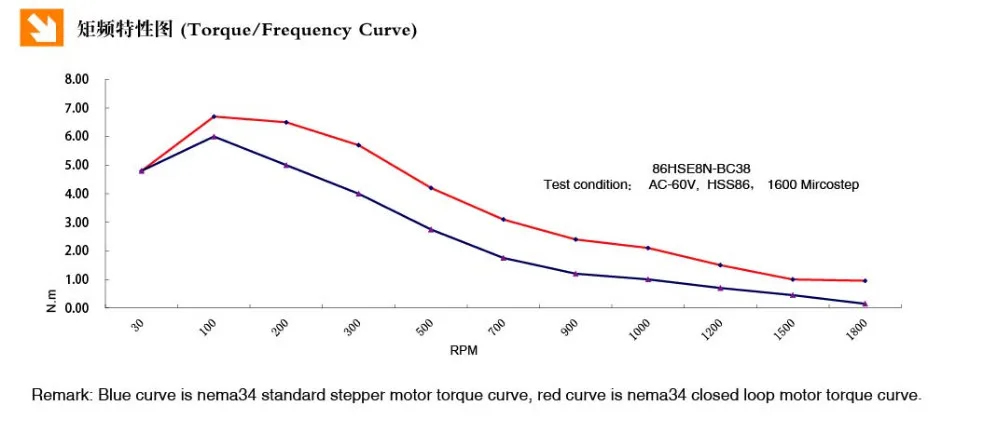

2.2.2 улучшение выходного крутящего момента двигателя и рабочей скорости.

2.2.3 автоматическая Регулировка тока на основе нагрузки, понижение температуры.

2.2.4
Подходит для всех механических условий нагрузки (включая пояс с низкой жесткостью
Шкив и колесо), нет необходимости регулировать коэффициент усиления.

2.2.5 двигатель работает плавно и с низкой вибрацией, высокая динамическая производительность при ускорении и замедлении.

2.2.6 отсутствие вибрации от высокой скорости до нулевой скорости.

2.2.7 привод nema 34 серии замкнутый цикл шаговый двигатель.

2.2.8 частота отклика импульсов может достигать 200 кГц.

2.2.9 16 видов выбор микрошагов, самый высокий 51200 микрошагов/оборотов.

2.2.10 Диапазон напряжения: AC24 ~ 70V или DC30V ~ 100V.

2.2.11 функция защиты от перегрузки по току, перенапряжения и положения.

2,3) Электрический параметр

Диапазон напряжения

AC24 ~ 70V или DC30 ~ 100V

Пиковый ток

Пик 8.0A (изменение тока в зависимости от нагрузки)

Логический входной ток

7 ~ 20 мА

Частота

0 ~ 200 кГц

Подходящий двигатель

86HSE12N,86HSE8N, 86HSE4N

Линии кодировщика

1000

Сопротивление изоляции

> = 500MΩ

2,4) применение

Закрытый
Петлевые шаговые системы могут быть применены ко всем видам Небольших Автоматических
Оборудование и инструмент. Такие как гравировальный станок, специальный промышленный
Швейная машина, машина для зачистки, маркировочная машина, машина для резки,
Лазерная фотостудия, Графический Плоттер, станок с ЧПУ, автоматическая сборка
Оборудования и так далее.

2,5) Размер установки

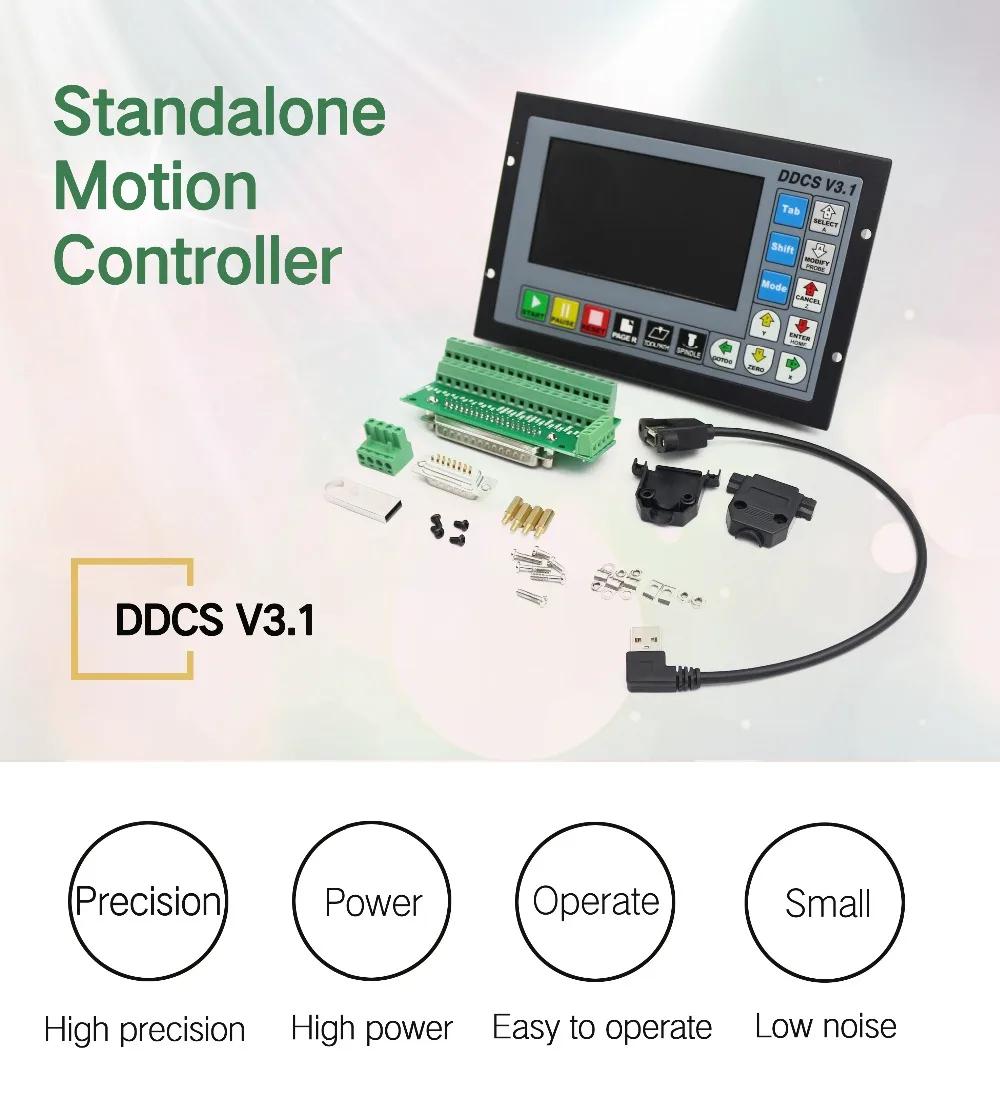

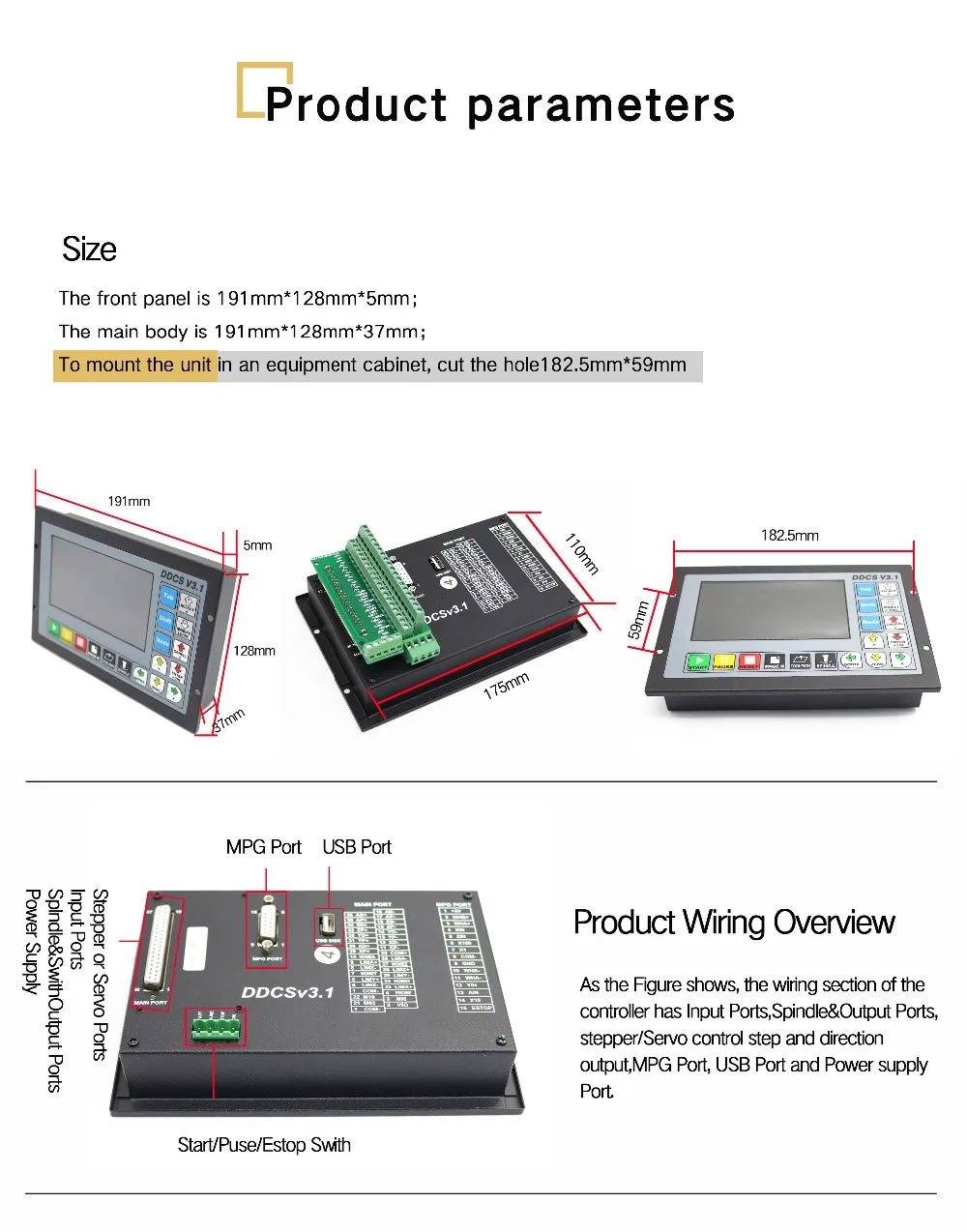

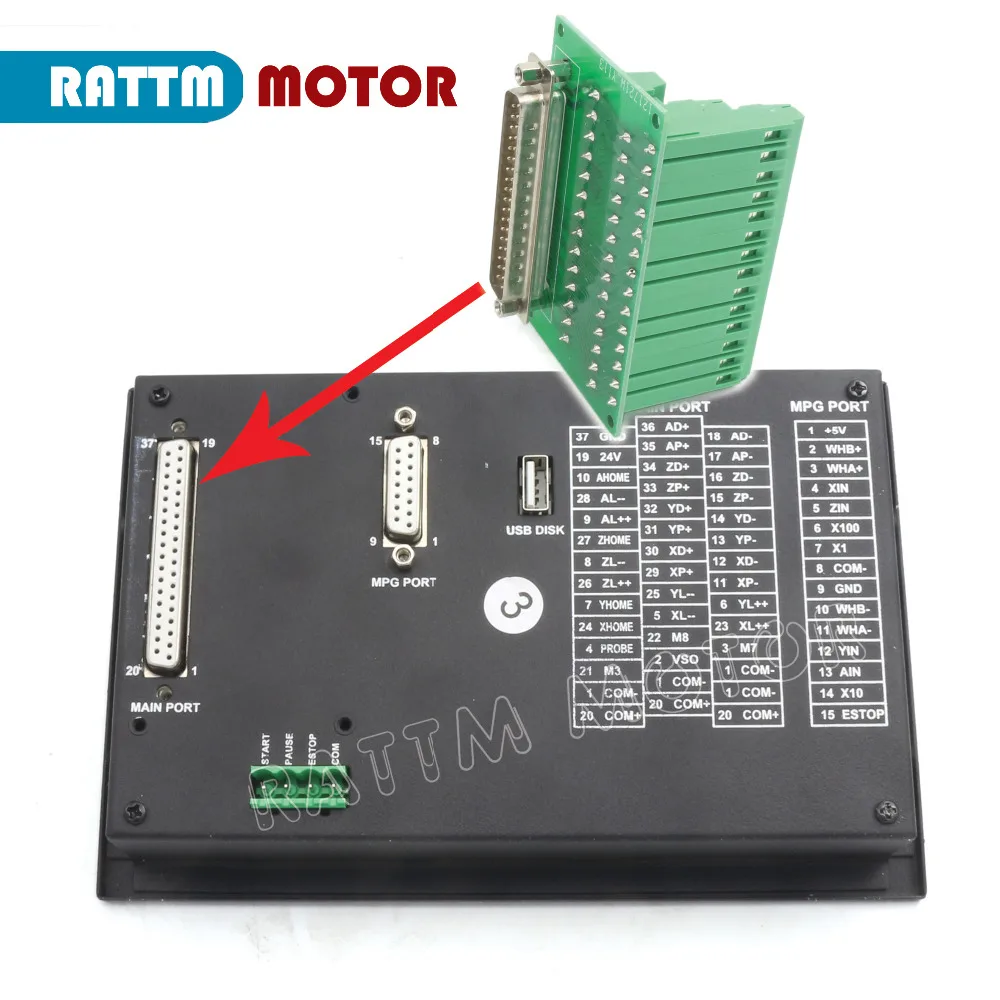

3.4 оси PLC контроллер 500 кГц в автономном режиме (окр V3.1)
