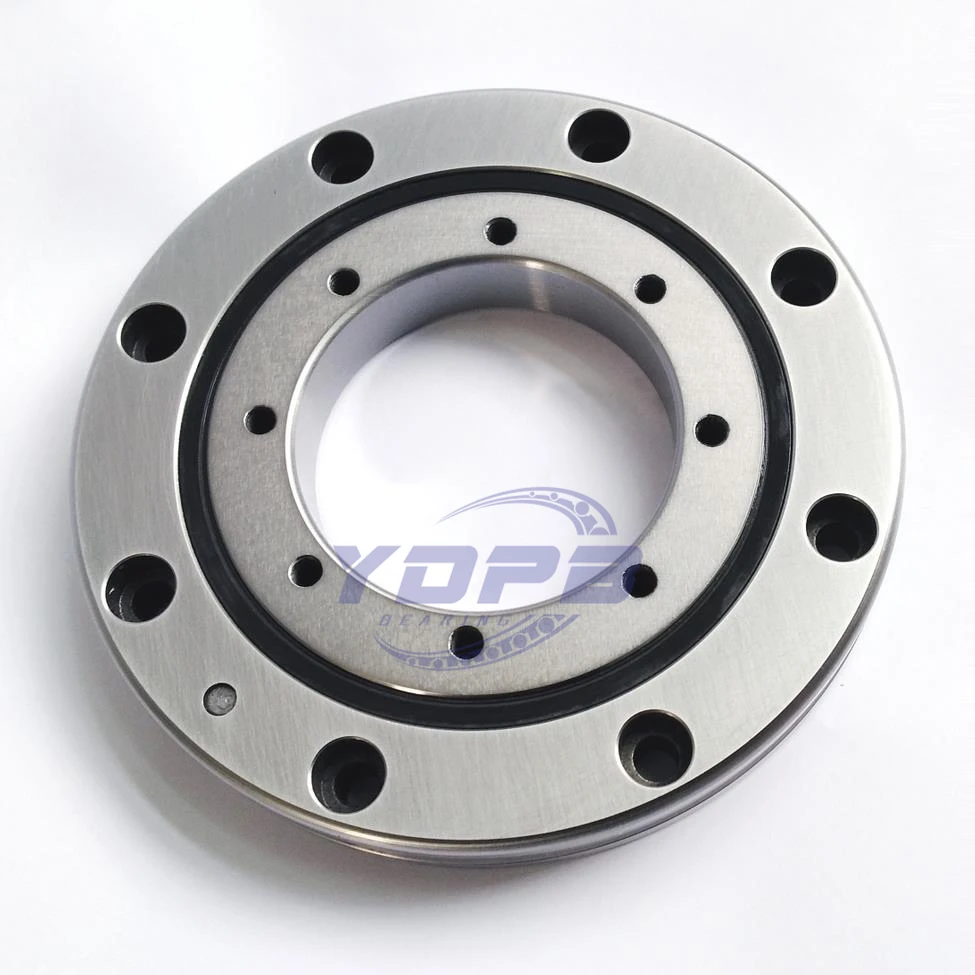

CRBF3515ATUUT1P2 RU66UUCC0 поперечный роликовый подшипник 35X95X15 XRU3515 робототехнические

CRBF3515ATUUT1P2 RU66UUCC0 поперечный роликовый подшипник 35X95X15 XRU3515 робототехнические

Скрещенные роликовые подшипники

Скрещенные роликовые подшипники
Цилиндрические ролики скрещенных роликовых подшипников расположены на 90 ° интервалов на raceway. Ролики оснащены прокладками или прокладками для предотвращения трения между роликами, вызванного наклонением роликов. Блокировка происходит; Скрещенные роликовые подшипники могут выдерживать нагрузки со всех сторон (например, осевые, радиальные или переворачивающиеся нагрузки) одновременно. Ролик находится в линии, контактирующей с поверхностью raceway, поэтому подшипник с меньшей вероятностью деформируется эластично под нагрузкой.
Структура скрещенных цилиндрических подшипников
Структура скрещенного цилиндрического роликового подшипника разделена на три типа наружного кольца, внутреннего кольца сплит-типа и внутреннего и внешнего кольца интегрированного типа. Подвижные элементы-короткие цилиндрические ролики, расположенные на 90 ° друг к другу в v-образной форме. Ролики разделены разделителем. Эта конструкция позволяет одному подшипнику выдерживать осевые нагрузки, радиальные нагрузки и моменты опрокидывания. В то же время подшипники имеют высокую жесткость, высокую точность вращения и высокую несущую способность, поэтому они подходят для вращающихся соединений промышленных роботов, вращающихся столов обрабатывающих центров, точных вращающихся столов, медицинские машины, измерительные приборы и т. Д.
Потому что ролики расположены в кресте, только один набор скрещенных роликовых воротников может нести нагрузку во всех направлениях. По сравнению с традиционной моделью, жесткость увеличивается в 3-4 раза. Благодаря своей специальной конструкции, он обычно используется в качестве шарнирного подшипника в промышленных роботах.

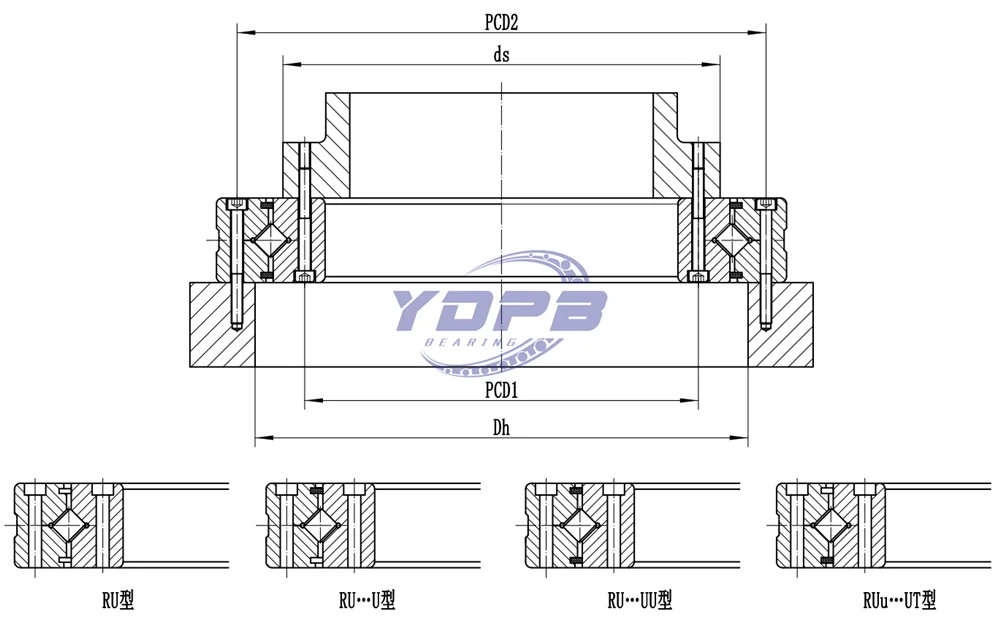

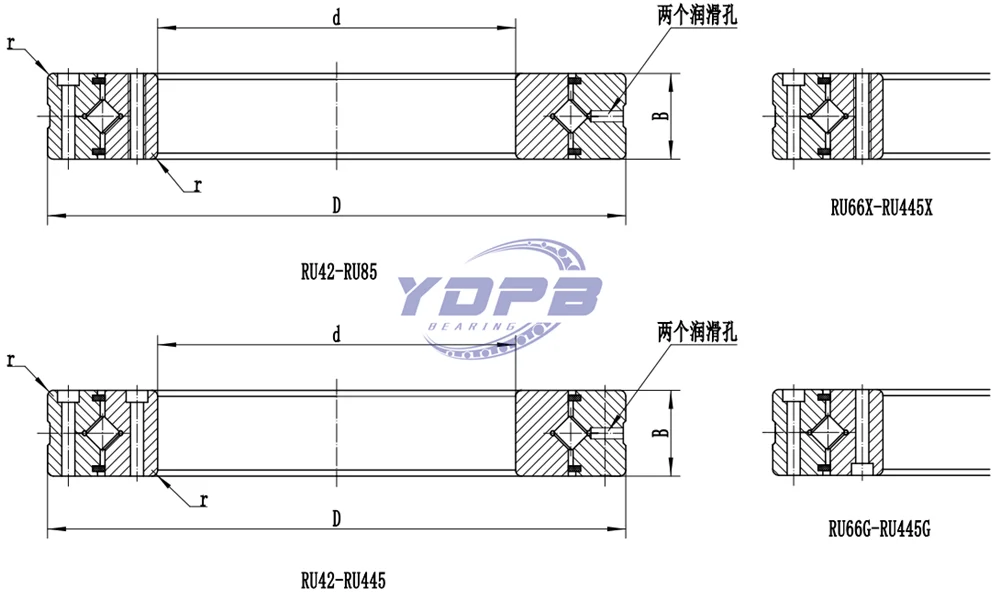

RU серия скрещенных роликовых подшипников

RU скрещенный роликовый подшипник
RU тип (Интегральный тип внешнего кольца и внутреннего кольца), потому что внешнее кольцо и внутреннее кольцо имеют монтажные отверстия, нет необходимости фиксировать фланец и опорное сиденье во время установки. Кроме того, поскольку внешнее кольцо и внутреннее кольцо являются интегральными конструкциями, установка почти не влияет на производительность, поэтому она может получить стабильную точность вращения и крутящий момент, И может использоваться в ситуациях, когда внешнее кольцо и внутреннее кольцо вращаются.
Этот тип подшипника широко используется в промышленных роботах, рабочих машинах и медицинских службах и т. Д., где высокая жесткость, герметичность и высокая скорость все еще могут обеспечить точность.

RU характеристики скрещенных роликовых подшипников:
1. Отличная точность вращения. Роликовые подшипники серии RU, произведенные компанией Luoyang Yadian Machinery Equipment Co.,Ltd, могут обеспечить отрицательные типы зазоров, точность P5 / P4 / P2.

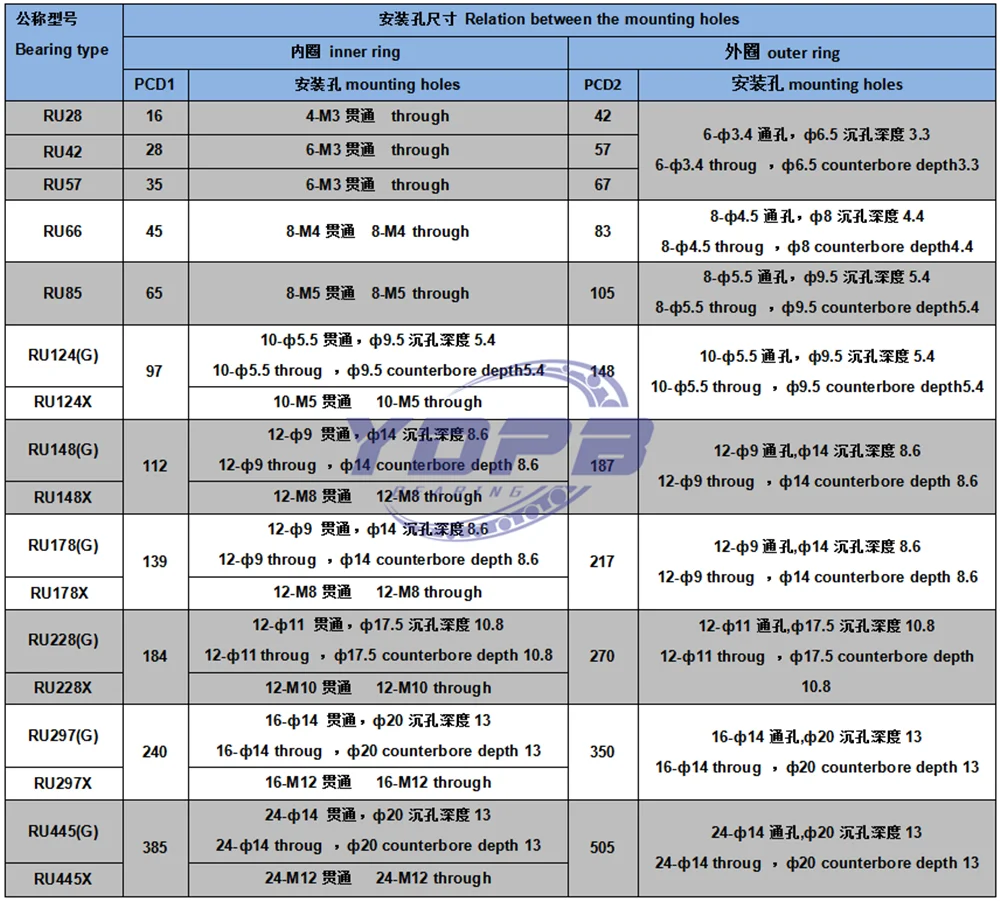

2. Упрощенная установка. RU роликовые подшипники имеют монтажные отверстия на внутреннем и внешнем кольцах. Для установки не требуется фланец или опора. Кроме того, поскольку внешнее кольцо и внутреннее кольцо являются интегральными конструкциями, установка почти не влияет на производительность, поэтому она может получить стабильную точность вращения и крутящий момент, И может использоваться в ситуациях, когда внешнее кольцо и внутреннее кольцо вращаются.
3. Выдерживает большие осевые и радиальные нагрузки. Поскольку ролики расположены перпендикулярно друг к другу на проходе по Распорке, они находятся в линии, контактируя с raceway, не точка контакта с шариковым подшипником поворотного стола.
4, значительно экономит место установки.
5. Уменьшите длину вала и стоимость обработки. Тепловое расширение вызывает ограниченные изменения геометрических размеров.
6. Использование нейлонового делителя, низкий момент инерции, низкий пусковой момент, простое управление угловым делением
7. Оптимизированная сила предварительного затягивания, высокая жесткость, высокая точность работы направляющего ролика
