С SSD202 SoC (Arm®Кортекс®-A7 Core) с 128 Мб оперативной памяти DDR3 и 2 Гб NAND Flash

Ультра-маленький размер (29,5 мм * 29,5 мм) с односторонней раскладкой, полностью экранированный на задней части, и опциональный защитный чехол на передней панели

Поддержка ОС Linux с супер-быстрым временем загрузки

Включает 1 способ 10/100M Ethernet PHY и 2,4 ГГц Wi-Fi для подключения к сети

96-pin посылка с 1,1 мм Шаг предоставление всех средств SSD202 для подключения к другим периферийные устройства

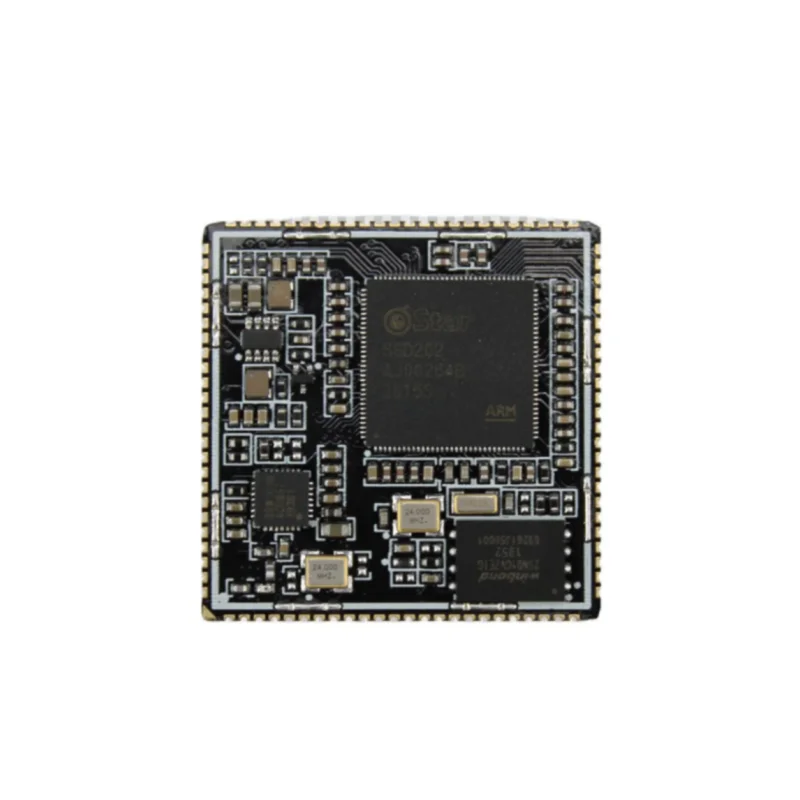

IDO-SOM2D02-V1-2GW-это ультра-маленький SoM (система на модуле) на базе SigmaStar SSD202 SoC (Arm®Кортекс®-A7 Core) с 128 Мб оперативной памяти DDR3 и 2 Гб памяти NAND Flash. Модуль включает Gigabit Ethernet, Wi-Fi, USB, аудио, ИК приемный интерфейс, интерфейс дисплея, управление питанием схемы, и прочие периферийные устройства на 2,95 см x 2,95 см печатной платы.

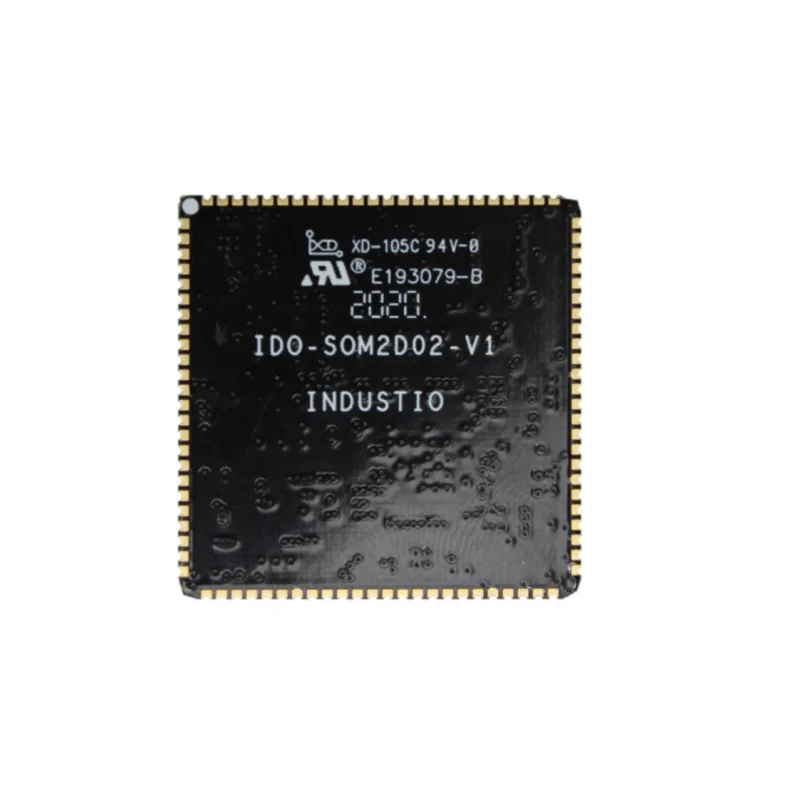

Этот SoM имеет односторонний макет, что означает, что задняя часть PCB полностью плоская и не имеет следов. Это помогает избавиться от любых помех при использовании этой платы с несущей платой. Он может работать с ОС Linux и имеет быструю загрузку со встроенной флеш-памятью NAND. IDO-SOM2D02-V1-2GW имеет автоматическое слежение) 96-pin посылка с 1,1 мм Шаг предоставление всех средств SSD202 для подключения к другим периферийных устройств и прототип ваших проектов!

Параметры

Подробная информация

Процессор

SigmaStar SSD202
Рука®Кортекс®-A7 двухъядерный процессор, до 1,2 ГГц

Видеопроцессор

Поддерживает максимальное разрешение FHD (1920x1080)/60fps декодирование, H.265/HEVC декодер, I/P/B ломтики, все режимы внутреннего прогноза, все режимы внутреннего прогноза

Оперативная память

Память DDR3 128 Мб
Поддерживает режим автоматического обновления и самообновления

Хранение

2 Гб SPI Flash

Системы

Linux

Ethernet

Поддержка двух портов Ethernet, поддерживает 10/100 Мбит/с/дуплексный режим, один
Встроенный 10/100M Ethernet PHY, поддерживает один RMII для подключения внешних PHY

WiFI

Оснащен чипом Sigmaster WiFi (SSW101B), с высокой производительностью и 500 метровым расстоянием передачи в открытом пространстве

Дисплей

Поддерживает интерфейс MIPI/RGB
MIPI TX DSI 4-канальная с Максом, 1,5 Гбит/с, а на выходе до FHD 60fps
Поддерживает графический слой FHD с индексом
4/8,ARGB1555/ARGB4444/ARGB8888,RGB565 и YUV422 формат

Аудио

1 x Mono AMIC
1 x двухканальный DMIC
1 x LINEOUTR/L, поддерживает частоту дискретизации 8K/16K/32K/48KHz

USB

USB 2,0-1 шт. хост

Инфракрасный

1 x инфракрасный принимающий интерфейс (PM_IRIN)

Периферийные устройства

4 x UART(PM_UART по умолчанию используется в качестве последовательного отладки)
1 x SDIO2.0 (дата-шина 1/4 бит Режим, совместимый с SD спецификация 2,0)
2 x I2C, 1 x I2S, 1 x SPI, 4 x ШИМ, несколько GPIOs

Размеры

29,5 мм x 29,5 мм

Тип интерфейса

Штамп отверстие (96 PIN, 1,1 мм Шаг штыря)

Печатная плата

1,2 мм толщина, 4-из шельфового пласта, высокий ТГ материал, immersion gold процесса

Вес

8 г

Смарт-дисплеи

Внутренние помещения для домофона

Медицинская Электроника

Распознавание голоса

Умный дом

Умные шлюзы IoT

1 x IDO-SOM2D02-V1-2GW SoM на основе SSD202 SoC

HSCODE

8543709990

UPC

Пинут
