Шапка A7670E LTE Cat-1 для Raspberry Pi Многодиапазонная 2G GSM / GPRS LBS Европы Юго-Восточной Азии

Шапка A7670E LTE Cat-1 для Raspberry Pi Многодиапазонная 2G GSM / GPRS LBS Европы Юго-Восточной Азии

Описание

A7670E LTE Cat-1 HAT для Raspberry Pi, поддержка нескольких диапазонов, 2G GSM / GPRS, позиционирование LBS

Для разных регионов Мы предлагаем несколько шляп LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, Калифорния)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применимо в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шляпа SIM7600E LTE Cat-1

LTE Cat-1

Шапка A7670E Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применимо в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шляпа SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

Шляпа A7600C1 Cat-1/GSM/GPRS

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые диапазоны в соответствии с вашим местным поставщиком услуг, выберите подходящий при размещении заказа.

Возможность связи LTE Cat-G и позиционирования LBS

На базе A7670E

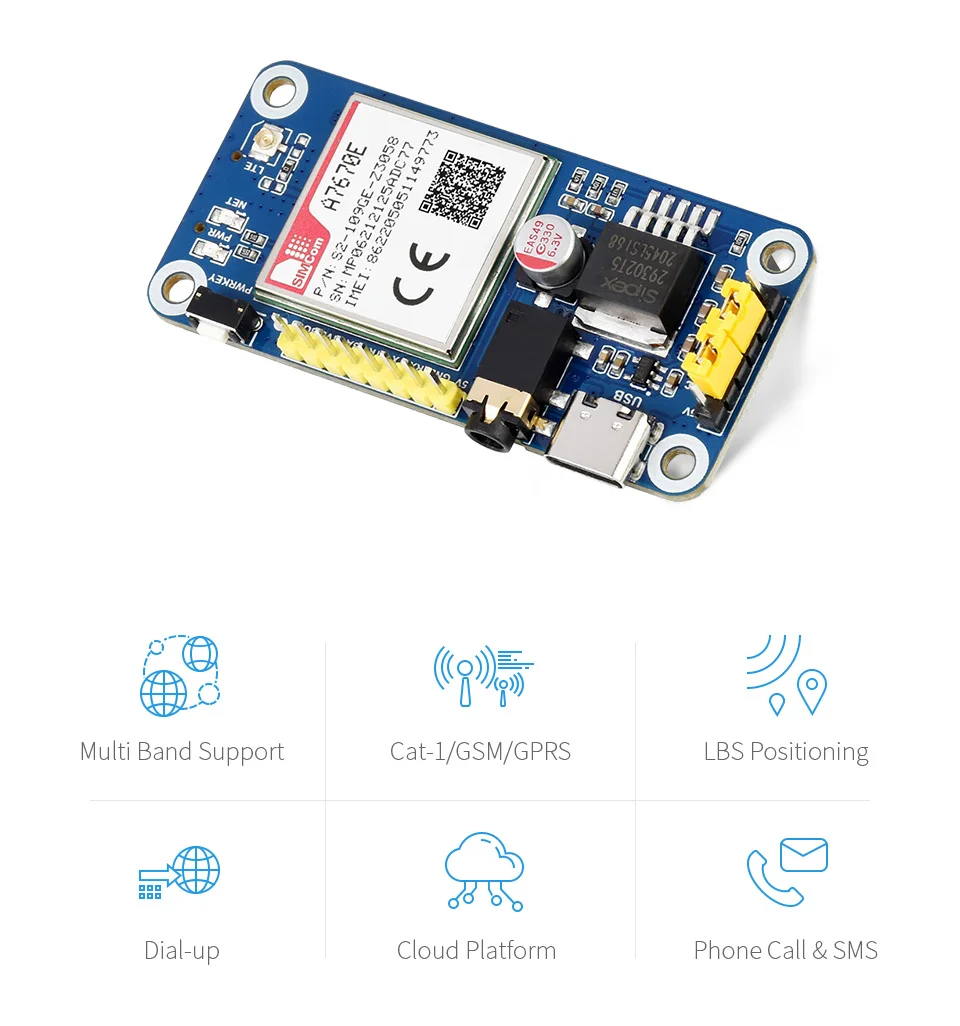

Шапка A7670E Cat-1Это модуль LTE Cat-1, который поддерживает режимы беспроводной связи, включая LTE-TDD, LTE-FDD, GSM, GPRS и EDGE, со скоростью нисходящего канала до 10 Мбит/с и скоростью восходящего канала 5 Мбит/с. Он поддерживает операционные системы Windows/Linux и несколько сетевых протоколов. Размер модуля такой же, как серия SIM7000/SIM7070, а команды AT в основном совместимы с сериями SIM7600. Подходит для приложений IoT, таких как удаленная обработка информации, устройства мониторинга, POS, промышленные маршрутизаторы, удаленная диагностика и так далее.

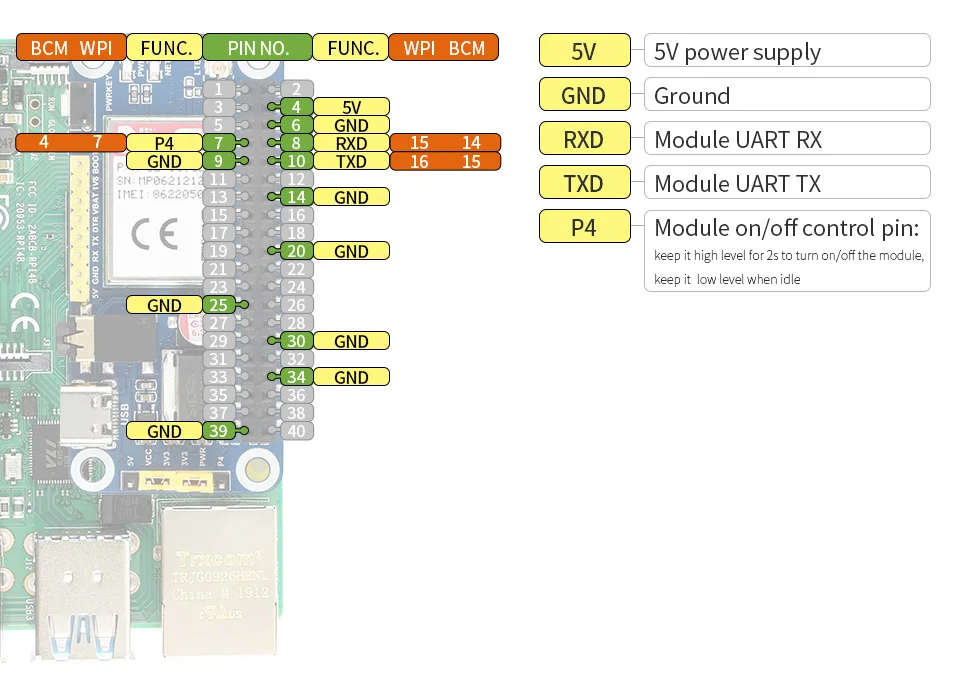

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi

Поддерживает протоколы, включая TCP/IP, HTTP(s), MQTT(s), FTP(s) и SSL

Поддержка набора номера, телефонных звонков, SMS

Поддерживает позиционирование базовой станции LBS, он может получить приблизительную информацию о местоположении через мобильную сеть

Функция TTS (текст в речь), тексты на китайском/английском языках могут быть преобразованы в Разговорные слова

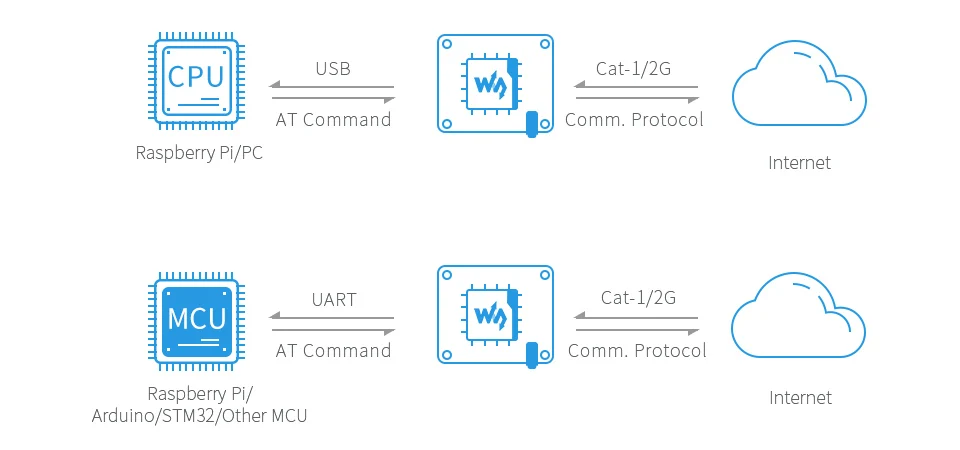

Встроенный USB-интерфейс для тестирования команд, сетевой связи и т. д.

Встроенный аудиоразъем для записи звука, телефонных звонков, прослушивания полученной речи TTS и т. д.

Распространенные используемые контакты управления модуля A7670X упрощают подключение к платам host, таким как Arduino/STM32

Слот для SIM-карты, поддерживает SIM-карту 1,8 в/3 в

2x светодиодный ных индикатора, легко контролировать рабочее состояние

Встроенный транслятор напряжения, рабочее напряжение можно настроить на 3,3 В или 5 В через перемычку

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Диапазон частот

LTE Cat-1

LTE-FDD: B1, B3, B5, B7, B8, B20

2 г

GSM/GPRS/EDGE: 900/1800 МГц

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM-карта (CB нельзя хранить на SIM-карте)

Аудио функция

Стандартный аудиоразъем 3,5 мм для аудиовхода/выхода

Другое

Блок питания

5В

Рабочее напряжение

5 В/3,3 В (настраивается через перемычку)

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

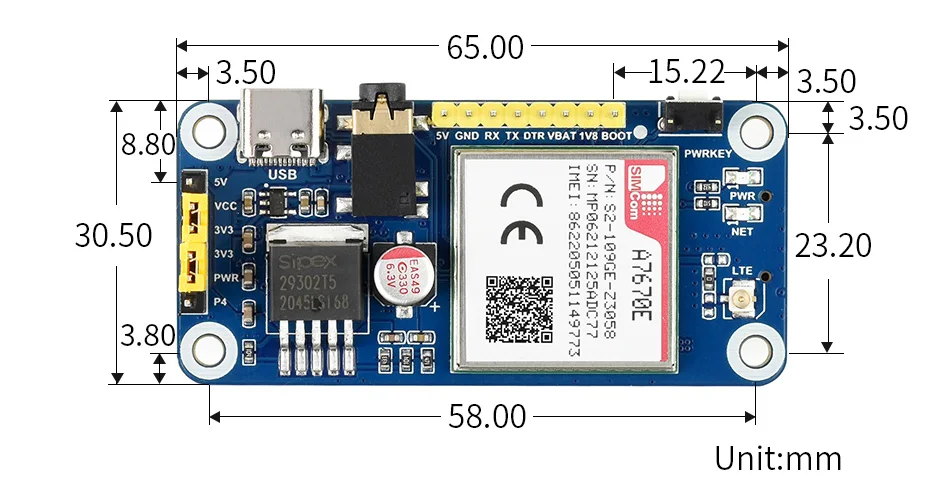

Размеры

65 × 30,5 мм

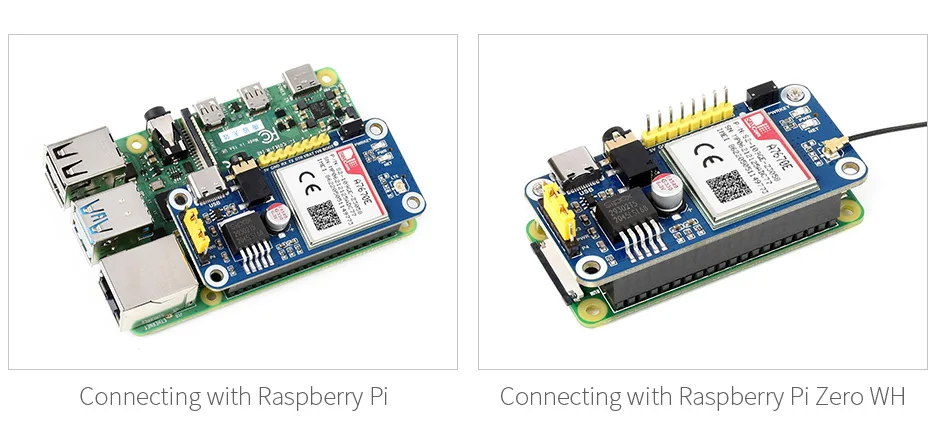

Совместим с платами серии Raspberry Pi

LTE Cat-1: до 5 Мбит/с (восходящий канал)/до 10 Мбит/с (нисходящий канал) *
Край: до 236,8 кбит/с (восходящий канал/нисходящий канал) *
GPRS: до 85,6 кбит/с (восходящий канал/нисходящий канал) *

* Означает идеализированную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как покрытие сети, загруженность трафика, состояние базовой станции и т. д.

Поддерживает протоколы связи, включая TCP/IP, HTTP(S), MQTT(S), FTP(S) и SSL

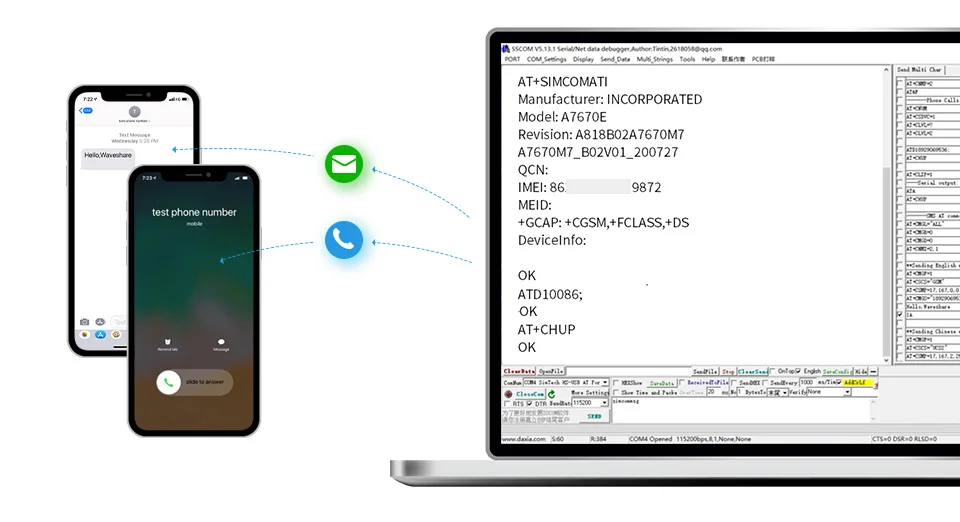

Совершение телефонных звонков или отправка SMS с помощью команд AT, с встроенным аудиоразъемом

* Ресурсы для разных продуктов могут отличаться, пожалуйста, проверьте страницу Вики, чтобы подтвердить фактически предоставленные ресурсы.

Содержимое упаковки

Вес:0,07 кг

Шапка A7670E Cat-1 x1

Антенна LTE x1

Кабель от USB-A до USB-C X 1

Комплект винтов RPi x1

A7670E

A7600C1

A7600E

SIM7600E

Применимые регионы

A7600C1:Китай
A7670E / A7600E / SIM7600E:Европа, Юго-Восточная Азия, Западная Азия, Африка, Китай, Южная Корея

Браслет

LTE Cat-1

LTE-FDD
B1, B3, B5, B7, B8, B20

LTE-FDD
B1, B3, B5, B8
LTE-TDD
B34, B38, B39, B40, B41

LTE-FDD
B1, B3, B5, B7, B8, B20
LTE-TDD
B38, B40

LTE-FDD
B1, B3, B5, B7, B8, B20
LTE-TDD
B38, B40, B41

3G

Н/А

UMTS/HSPA +
B1, B5, B8

2 г

GSM/GPRS/EDGE
900/1800 МГц

GNSS

Н/А

GPS/Beidou/ГЛОНАСС

Скорость передачи данных

LTE Cat-1

10 Мбит/с (DL)/5 Мбит/с (UL)

3G (HSPA +)

Н/А

42 Мбит/с (DL)/5,76 Мбит/с (UL)

2G (GPRS/EDGE)

236,8 кбит/с (DL/UL)

Особенности программного обеспечения

Сетевой протокол

TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

Протокол набора

ППС/рндис

PPP/NDIS/RNDIS

Драйвер USB

Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian)

Аппаратные интерфейсы

Слот для SIM-карты

Совместим с SIM-картами 1,8 в и 3 в

UART

Поддерживает AT-команды через UART, совместим с рабочим напряжением 3,3 В/5 В

Порт USB

Поддерживает тестирование команд AT, сетевую связь, обновление прошивки и т. д.

USB для UART

Н/А

Поддерживает последовательную отладку или вход в систему для Raspberry Pi

Аудиоразъем

Поддерживает звуковые действия, такие как телефото-вызовы

Разъем антенны

Основная антенна LTE

Основная антенна LTE + разнообразная антенна LTE + антенна GNSS

Размеры

65 × 30,5 мм

65 × 56,0 мм

Приложения

Примеры

Здравоохранение, интеллектуальные платежи, Интернет-разговоры, мониторинг окружающей среды, мониторинг энергии, управление флотом, интеллектуальная промышленность, интеллектуальное сельское хозяйство и т. д.
