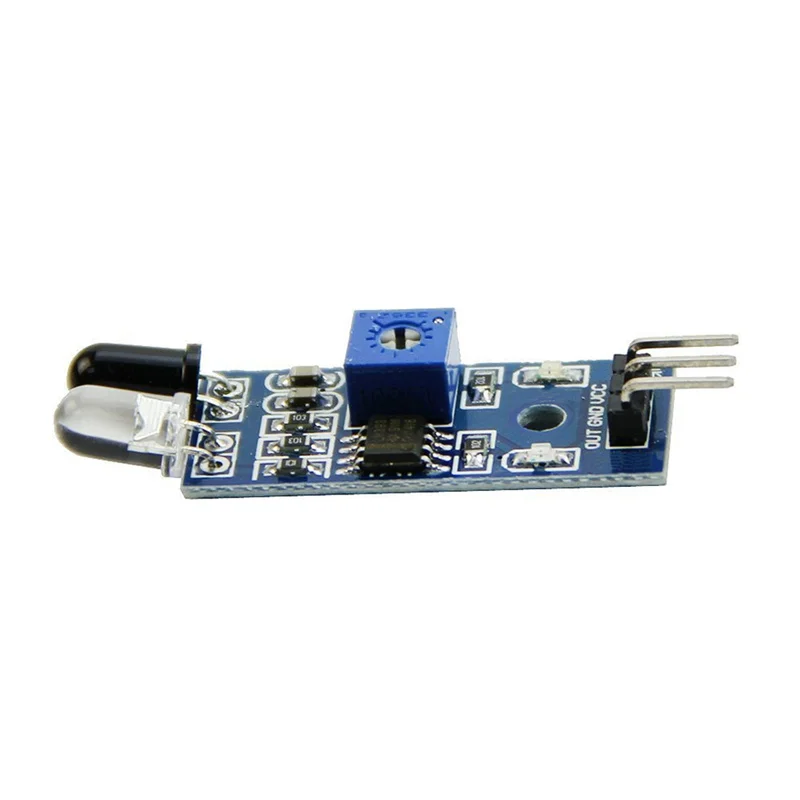

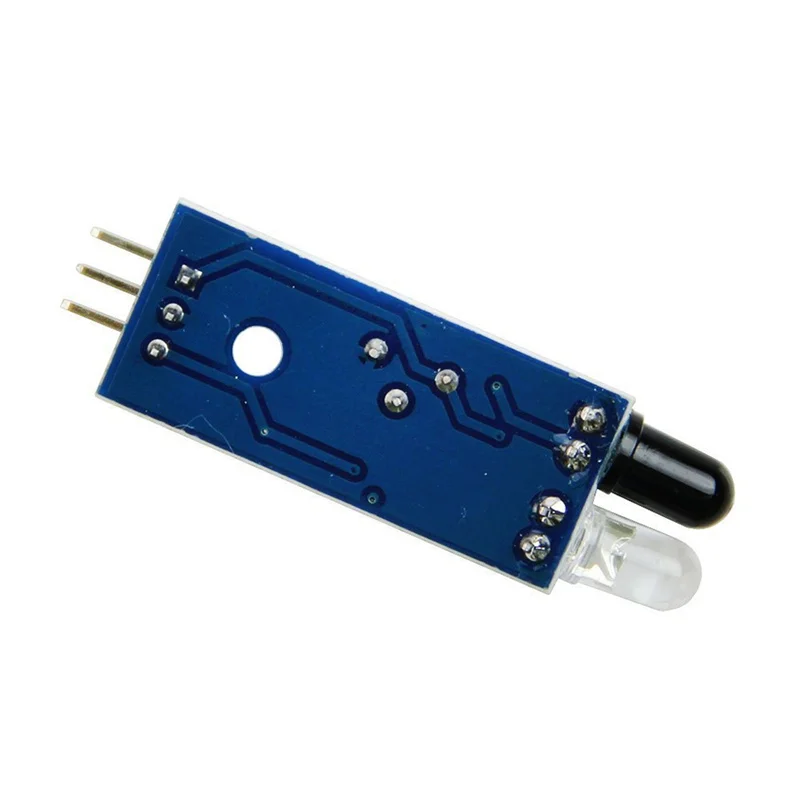

10 шт. инфракрасный обходом препятствий Сенсор для Arduino салона автомобиля Робот ИК

10 шт. инфракрасный обходом препятствий Сенсор для Arduino салона автомобиля Робот ИК

Характеристика:

1. Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор горит на уровне платы, в то время как выходной порт выдерживает Низкий сигнал, модуль определяет расстояние 2 ~ 30 см,

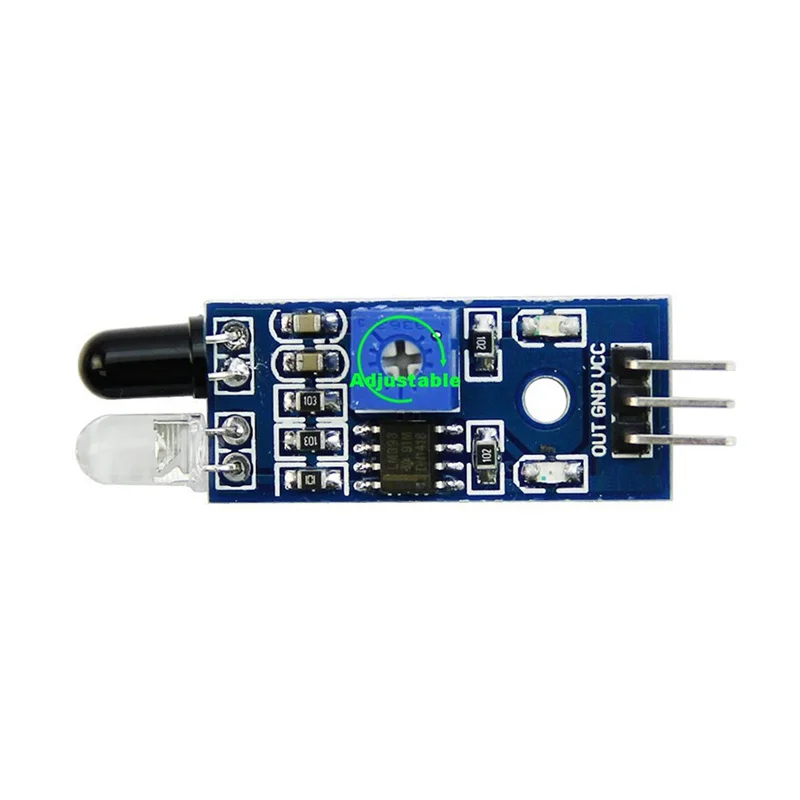

Угол обнаружения 35 °, расстояние может обнаруживать потенциал регулируется по часовой стрелке потенциометра регулировки, обнаруживает расстояние увеличивается; Потенциометр регулировки против часовой стрелки, уменьшая расстояние обнаружения.

2, датчик активного инфракрасного отражения обнаружения, целевой отражательной способности и, следовательно, форма является критическим расстоянием обнаружения.

Где Минимальное расстояние обнаружения черный, белый, максимум; Маленькие предметы вдали от небольшой площади, большой площади от Grand.

3, выходной порт модуля датчика может быть непосредственно подключен к микроконтроллеру IO также может быть непосредственно управляется реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO

4, компараторы LM393, стабильные;

5. Модуль может быть 3-5 в постоянного тока. Когда питание включено, красный индикатор питания загорается;

6, с винтовыми отверстиями 3 мм, простая установка;

7, Размер доски: 3,2 см * 1,4 см

8, каждый модуль был отправлен пороговое напряжение компаратора регулируется потенциометром хорошо, неспециальный чехол, не регулируемый потенциометр.

Описание штифта:

1 VCC 3,3 V-5V внешний напряжение (может быть напрямую соединен с 5v и 3,3 v микроконтроллер)

2 GND внешний

3 выхода небольшой платы цифровой выходной интерфейс (0 и 1)

Посылка включает в себя:

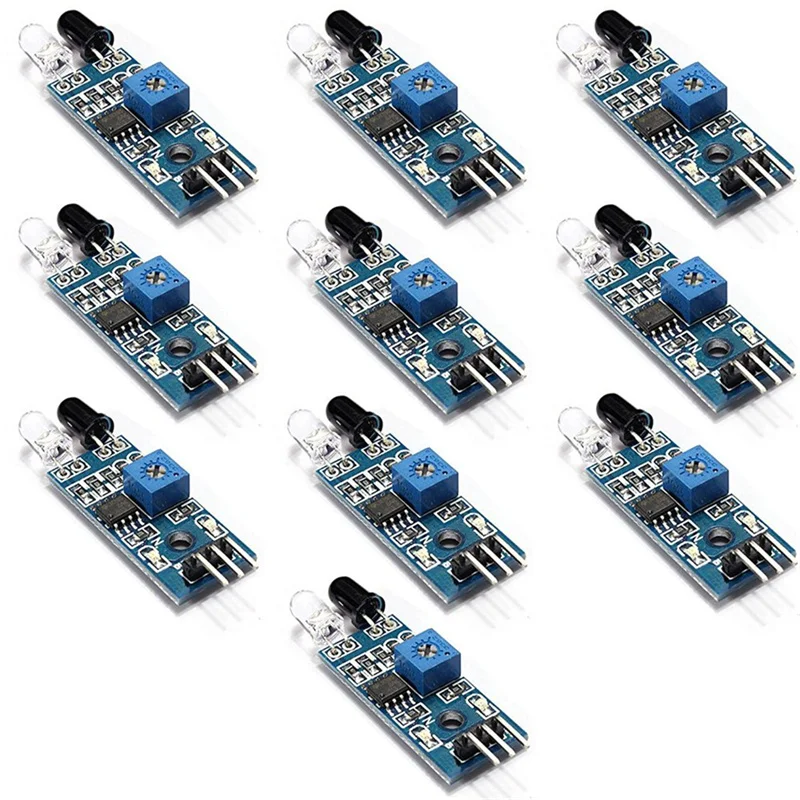

10 * ИК инфракрасный модуль датчика избегания препятствий
