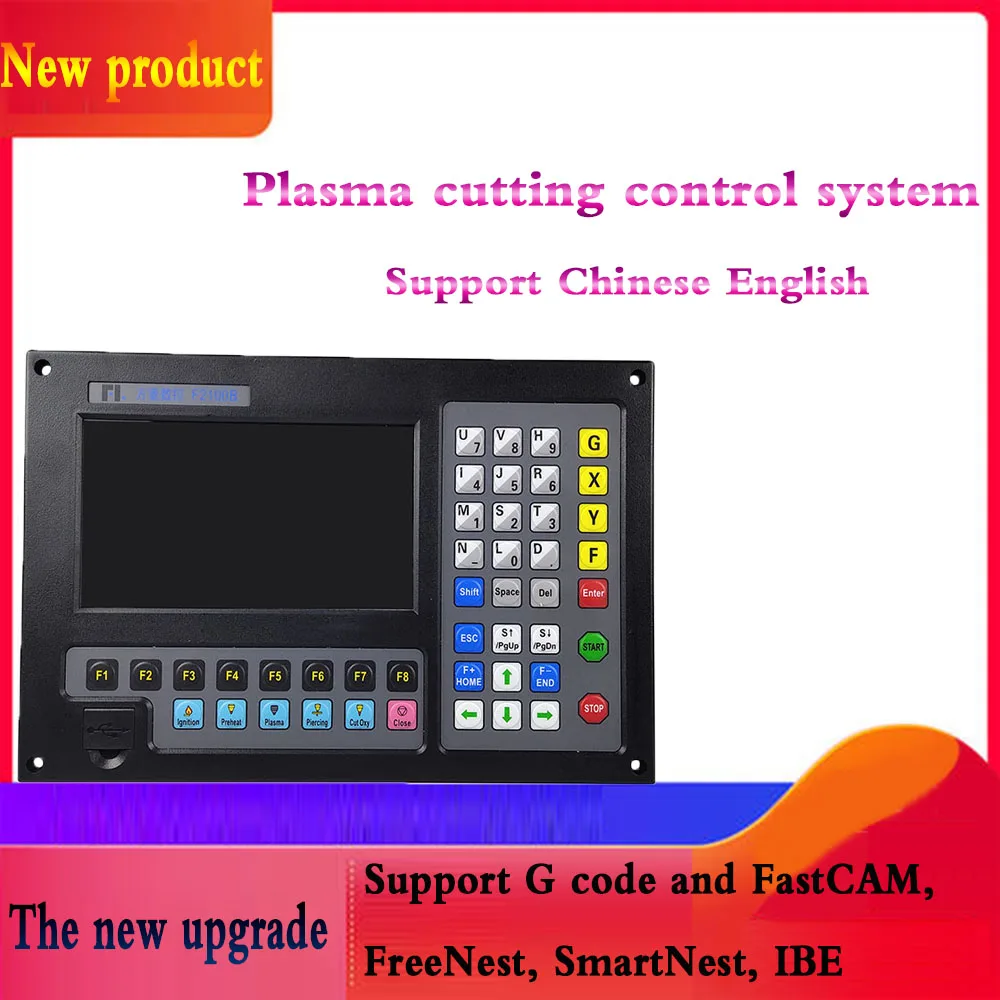

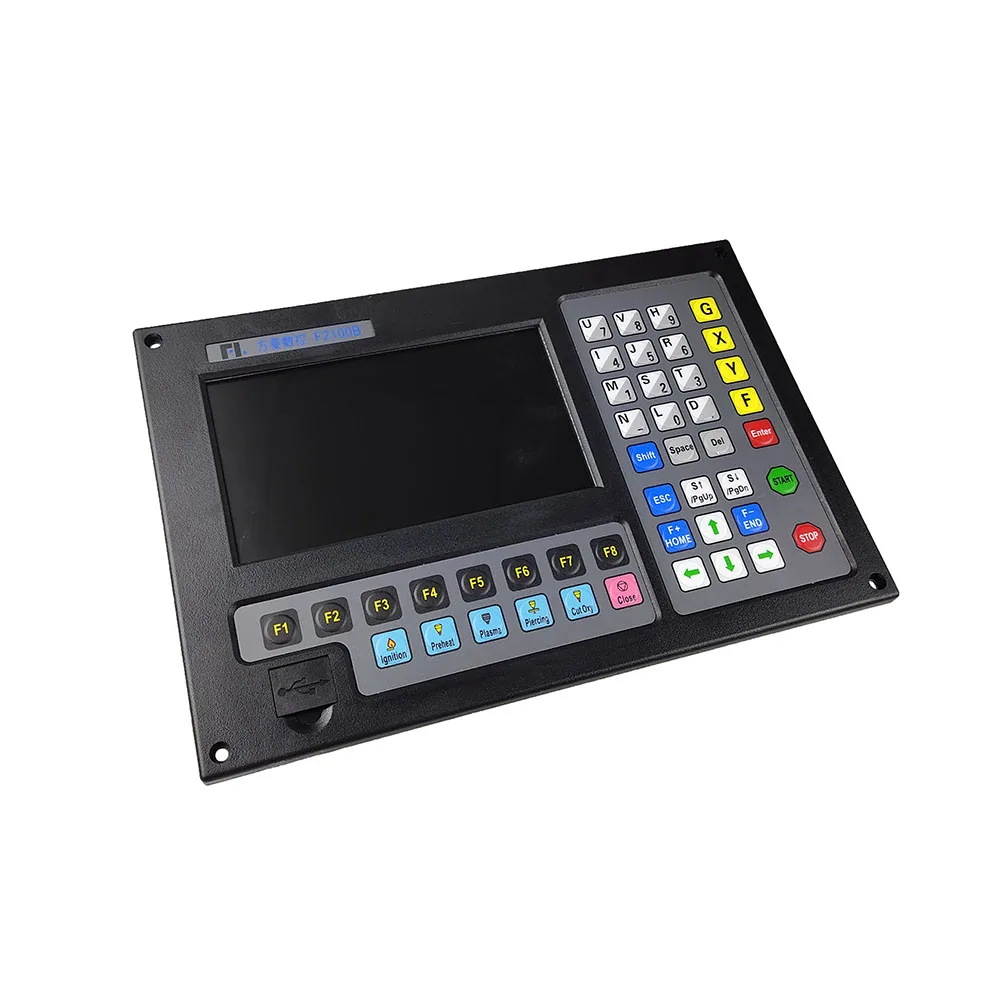

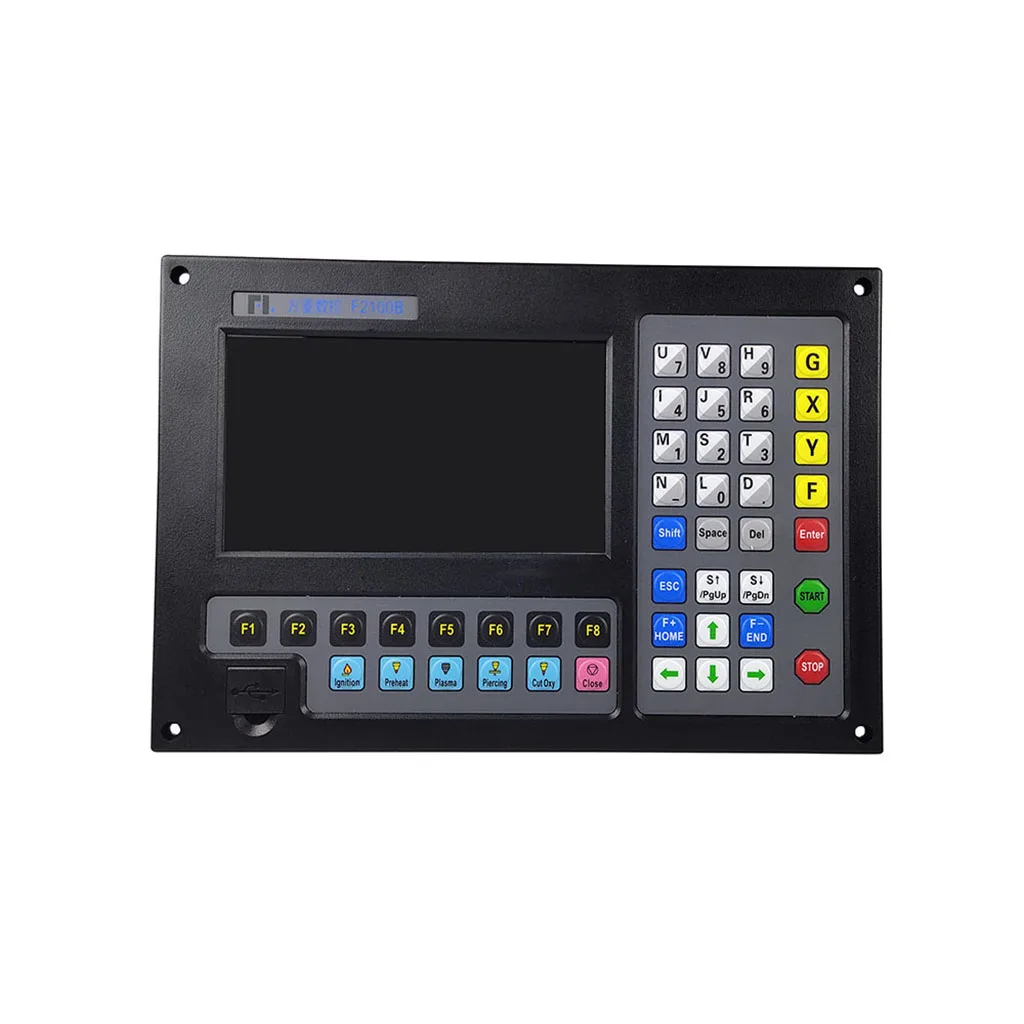

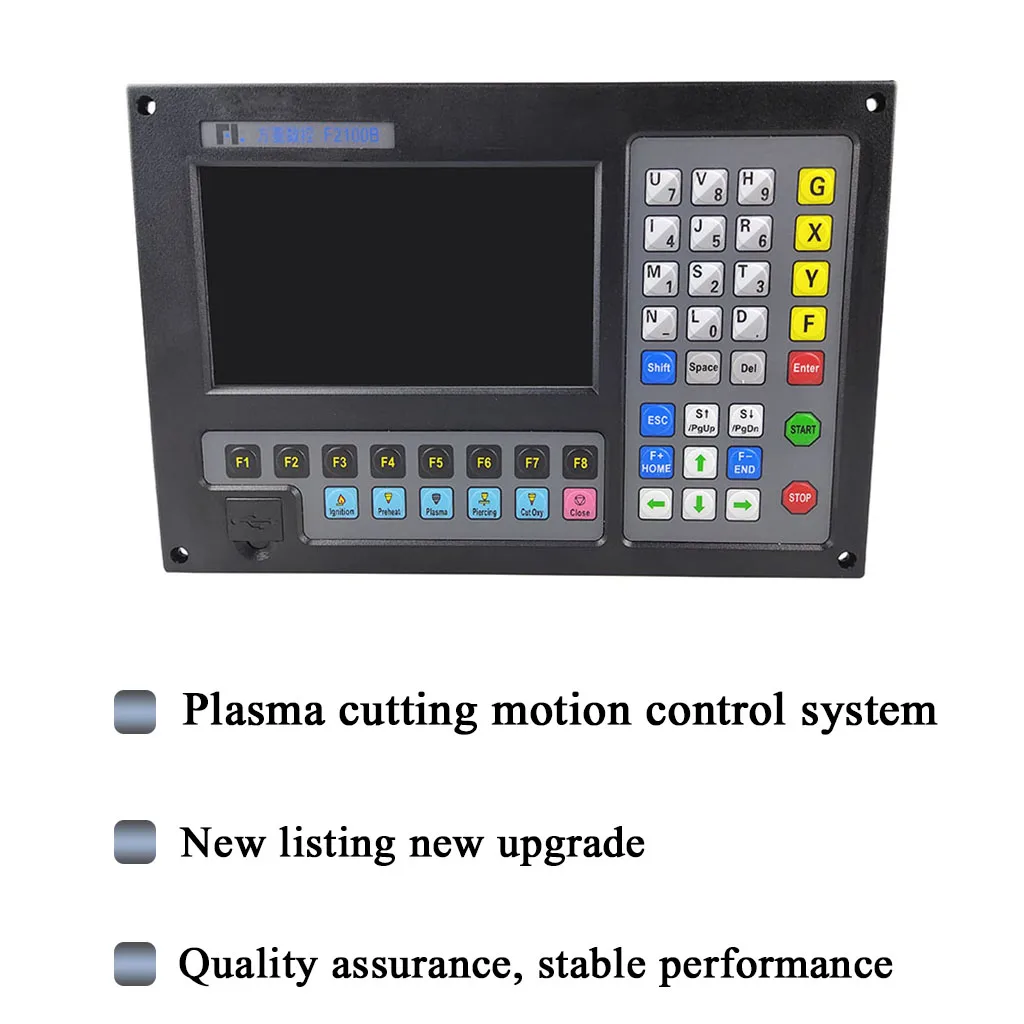

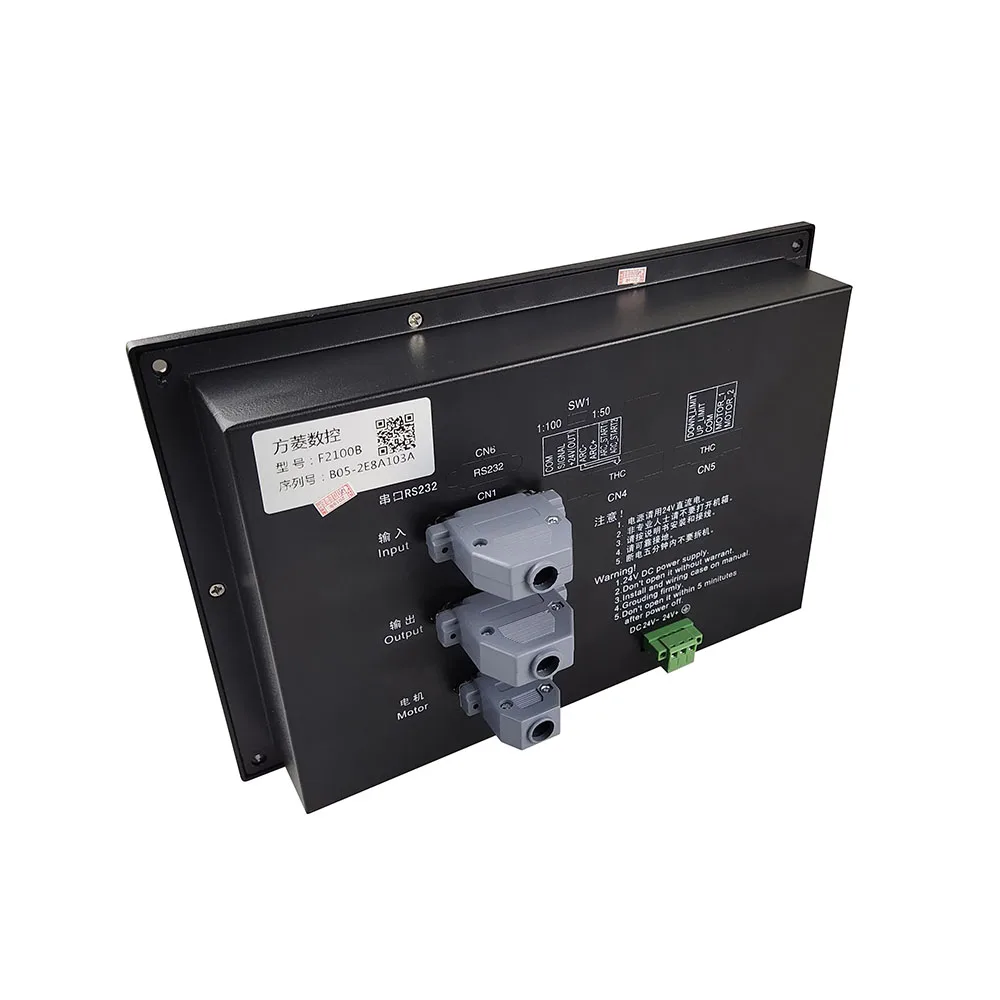

2-осевая система управления плазменной резкой с ЧПУ F2100B поддерживает G-код FastCAM и

2-осевая система управления плазменной резкой с ЧПУ F2100B поддерживает G-код FastCAM и

Посылка продукта

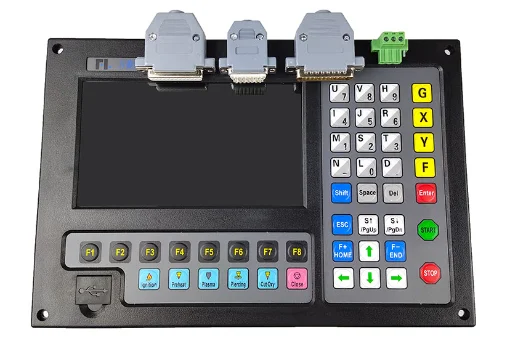

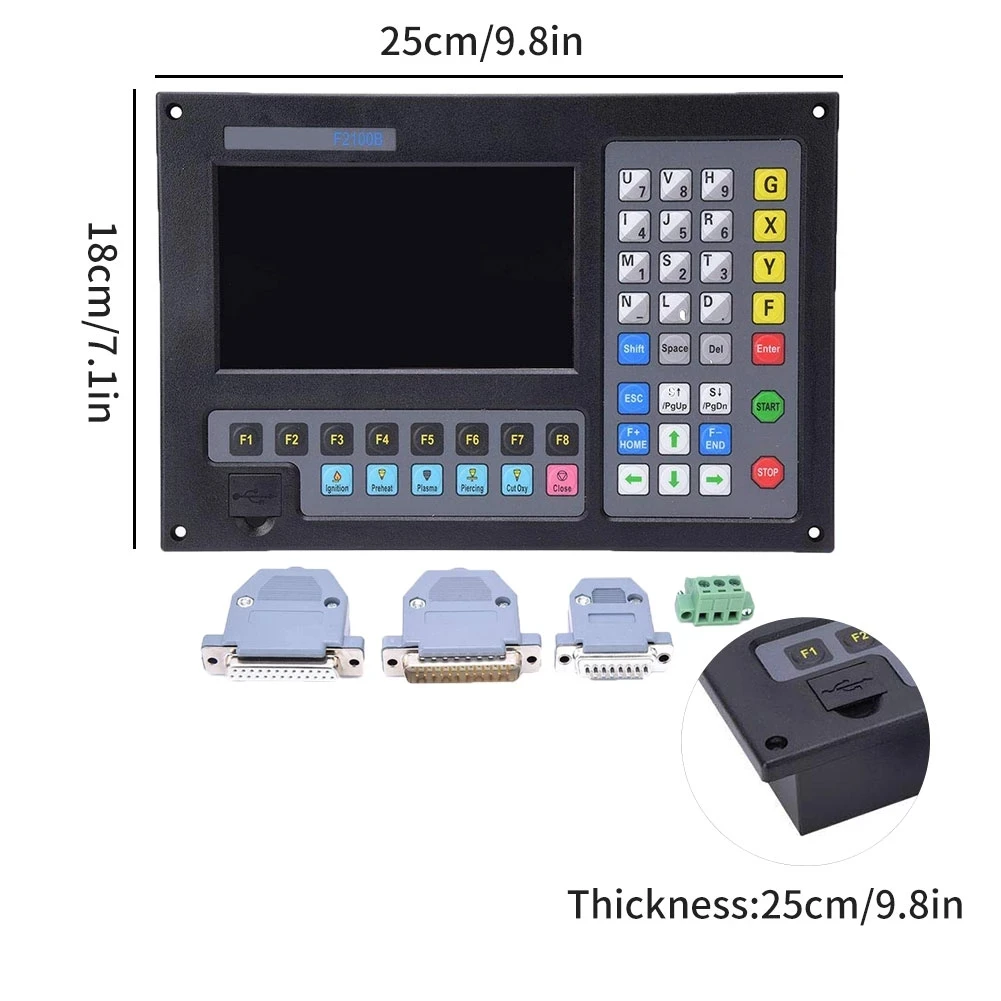

1 x система управления движением плазменной резки F2100B

1 x DB15 core male

1 x DB25 core female

1 x DB25 core male

Функция модуля

1. Поддержка 2 осевой резки труб с режимом патрона

2. Поддерживающая машина для резки труб и пластин все-в-одном (режим Чака)

3. Поддерживающая машина для резки труб и пластин (режим фрикционного диска)

4. Функция трубки/пластины авто переключатель

5. Обработка части трубы с произвольным диаметром трубки.

6. Трубчатая часть telos функция отключения, может произвольно установить Наклонный угол резания

7. Трубка с одинаковым радиусом обработки (v-образное седло)

8. Трубчатая часть Телос долбежная функция, может произвольно установить размер и угол долбежа

9 .. режущий локоть, может установить номер шага, угол изгиба

10. Резка седла, может произвольно устанавливать Наклонный угол

11. Эксцентричная резка седла

12. Основная труба для резки, может быть сопряжена с ездовой или вставной веткой

13. Произвольная форма резьбы, может проектировать отверстие профиля CAD

14. Многократная резка труб

15.Kerf компенсаторная функция

16. Полностью автоматическая функция гнездования

Технические индикаторы:

1) количество осей управления:

2) 2-осевая связь (настраиваемая трехосевая или четырехосевая) 2) точность управления: ± 0,001 мм

3) Диапазон координат: ± 99999,99 мм

4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/мин

5) максимальное количество линий программы: 80000 линий

6) Максимальная Одиночная программа: 4 м

7) Разрешение класса времени: 10 мс

8) Рабочая мощность системы: постоянный ток + 24 в постоянный ток, мощность больше 80 Вт.

9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации

10) увеличение напряжения электродвигателя Максимальная мощность двигателя: 45 Вт (Примечание: только с Т-системой). Если вам нужна дополнительная рабочая скорость, дополнительно до 200 Вт.

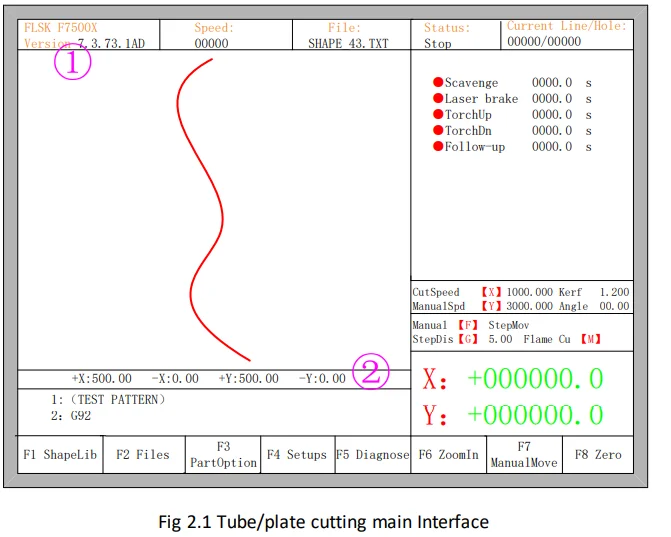

Основной интерфейс

После использования трубки/пластины режущего модуля, основной интерфейс контроллера отличается от
Обычная версия. Основные элементы:

① Конец модели контроллера добавляет «X», например: «F7500X».

② Добавьте дисплей Диаметра Резки, например: «D: 160,00». Он интерпретирует, что
Диаметр 160 мм.

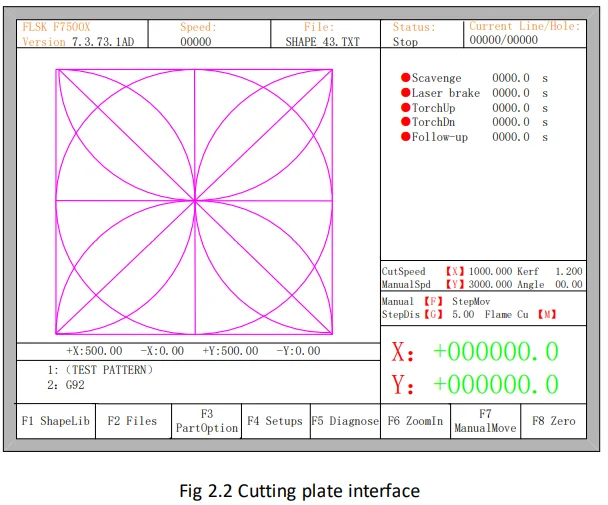

Но в интерфейсе режущей пластины, за исключением разницы в модели контроллера,
Другие товары аналогичны общей модели. Показано на рисунке 2,2:

Переключатель для резки труб/пластин

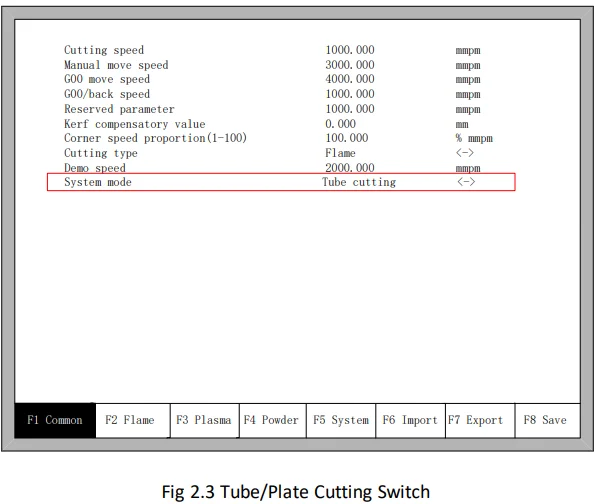

В главном интерфейсе нажмите 【 F4 】, затем Войдите в настройки интерфейса. Он покажет
【 F1 common】функция параметра интерфейс как на рис. 2,3.

Пресс вниз 【↑】or【↓】 для того чтобы выбрать parameter【System режима】, Пресс вниз 【←】
Or【→ → переключение между двумя режимами: 【трубчатое вырезывание 】и 【резка пластин]

Примечание: после переключения системы режим, пользователь должен сохранить параметры и выключить питание
Для перезапуска системы, затем переключается между режимом резки труб и резки пластин.

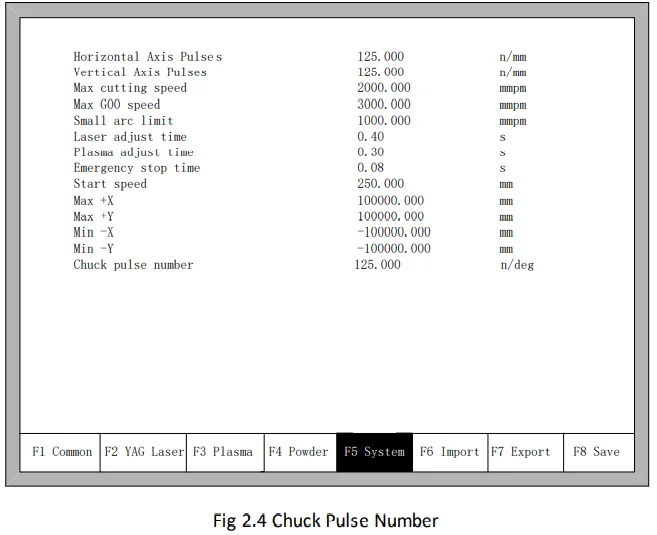

Импульсный номер патрона

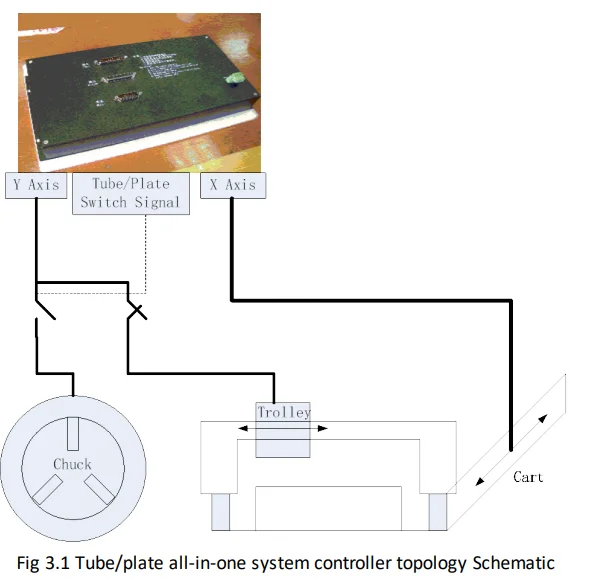

Глава 3 трубка/пластина все-в-одном системный контроллер Топологическая схема

Как показано на приведенной выше диаграмме, сигнал оси X используется для управления двигателем тележки; Сигнал оси Y используется для управления мотором Чака или тележки.

В то же время всегда включается только один из патронов и мотора тележки (с помощью сигнала переключателя трубки/пластины выходами системы).

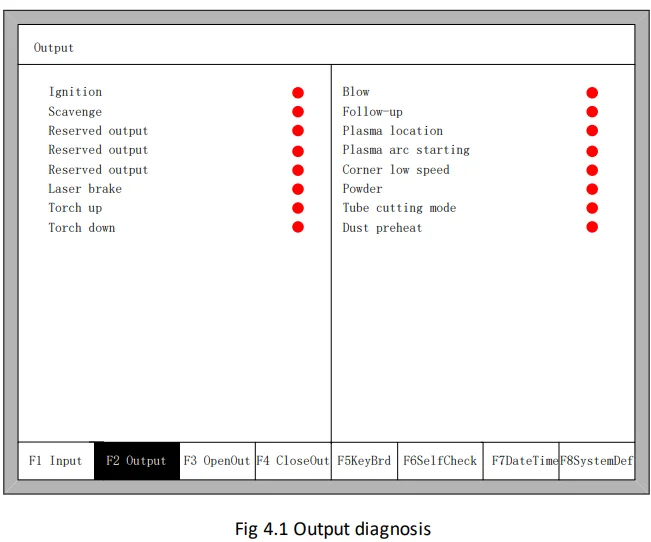

【Режим резки трубки 】 этот порт постоянно открывается в режиме резки трубки,
Держит закрытым в режиме резки пластины. С помощью этого сигнала вы можете переключаться между тележкой и Чаком.
