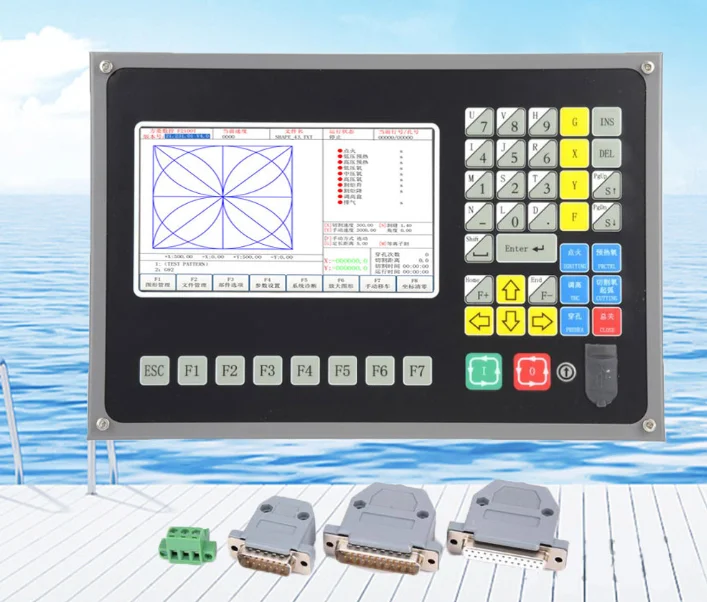

2-осевой контроллер SF-2100C с ЧПУ система станок плазменной резки запчасти для

2-осевой контроллер SF-2100C с ЧПУ система станок плазменной резки запчасти для

Упаковочный лист

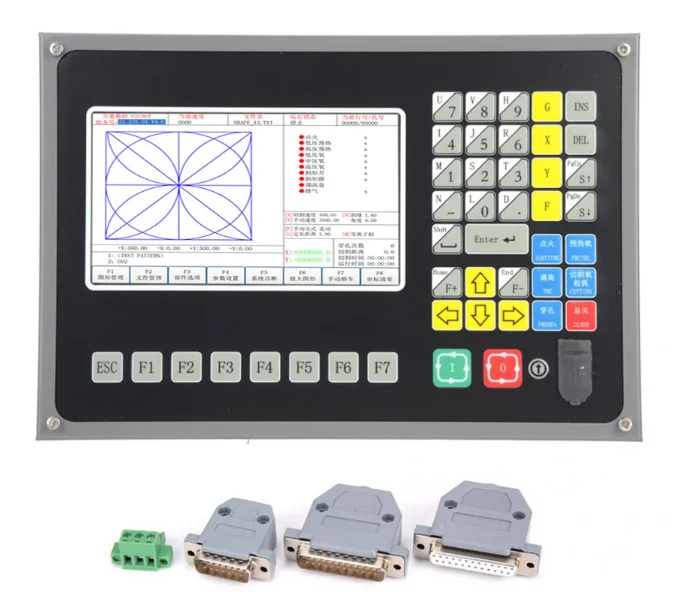

1 контроллер SF-2100C, включая некоторые аксессуары

Особенности:

1. SF-2100C режущий станок с ЧПУ подходит для всех видов пламени/плазмы, струи воды высокого давления, станок для лазерной резки, широко используется в металлообработке, рекламе, камне и других отраслях промышленности.

2. Система отличается высокой надежностью и способностью противостоять плазменным помехам, ударам молний и перенапряжениям. Практичный процесс плазменной/плазменной резки. Автоматически завершает управление угловой скоростью и регулятором высоты во время плазменной обработки. Для удаленного управления доступен беспроводной пульт дистанционного управления.

3. Он имеет функцию компенсации kerf, и проверяет, является ли компенсация разумной в программе, и делает соответствующие отчеты для пользователей на выбор;

4. Восстановление точки останова, функция автоматического выключения питания, память автоматической точки останова;

5. Произвольный выбор сегмента и функции обработки точки перфорации;

6. С функцией осевой перфорации для толстых пластин и функцией перемычки для тонких пластин;

7. Откат, выбор сегмента, восстановление точки останова, дополнительное положение перфорации и другие функции, что значительно облегчает управление пользователем; Он может передавать и резать в любое время;

8. Используется специальная функция обработки небольших линий, плавная ходьба, которая может широко использоваться в резке металла, рекламе, металлообработке и т. д.;

9. Библиотека деталей с 24 видами графики (расширяемая), включая широко используемые базовые детали обработки;

10. Полностью совместим с программным обеспечением StarCAM и совместим с основным программным обеспечением, таким как IBE (Германия), FASTCAM;

11. Многоязычное преобразование Интерфейса работы, динамический графический дисплей, графическое расширение в 1-8 раз, автоматическое отслеживание движущихся точек, Программа чтения U-диска и своевременное обновление программного обеспечения.

Характеристики:

1. Процессор: с использованием чипа обработки ARM промышленного класса;

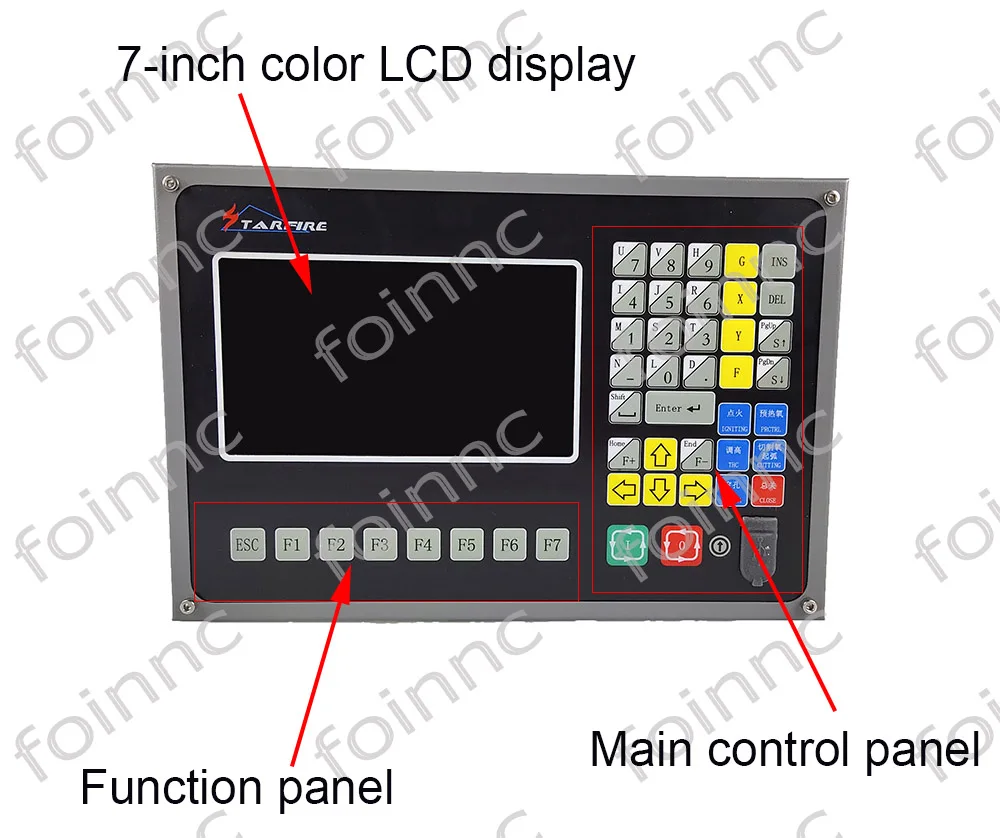

2. Дисплей: 7-дюймовый цветной ЖК-дисплей, 800*480;

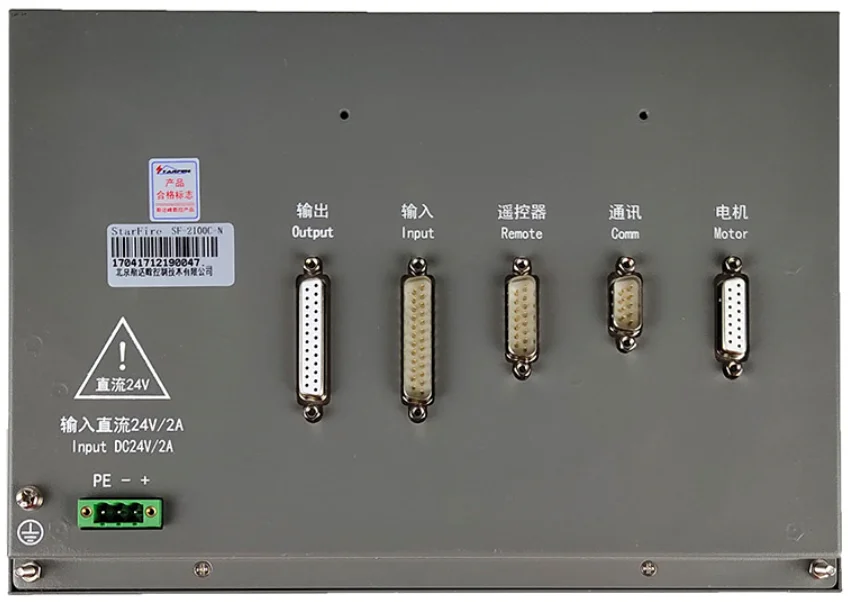

3. Вход/выход: система обеспечивает 16 оптических изоляционных входов s и 16 оптических изоляционных выходов;

4. Количество осей связи: 2 оси, которые можно расширить до 3 осей связи;

5. Максимальная скорость: не менее 24 м/мин;

6. Эквивалент импульса: Гибкая регулировка;

7. Место для хранения: Большая емкость пользовательской программы 4G, неограниченные программы обработки;

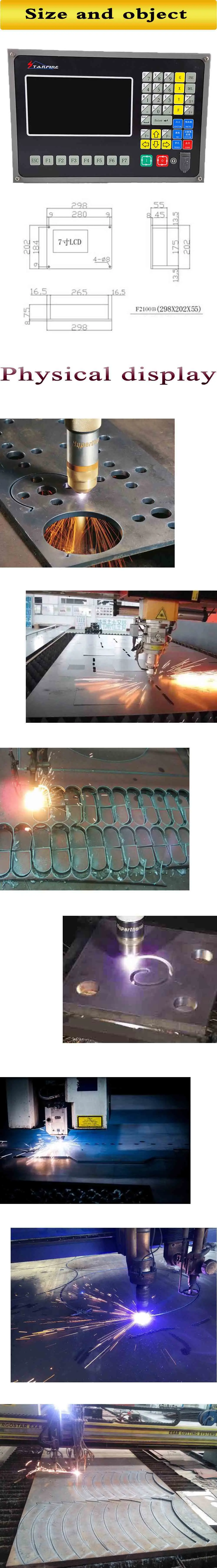

8. Размер шасси: 298 × 202 × 65 (мм);

9. Рабочая температура: 0 ℃ ~ + 40 ℃; Температура хранения: -20 ℃ ~ + 60 ℃;

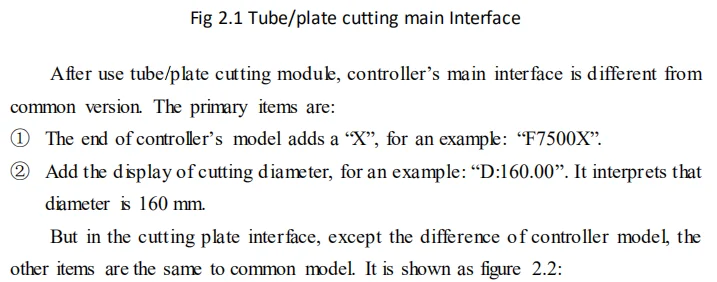

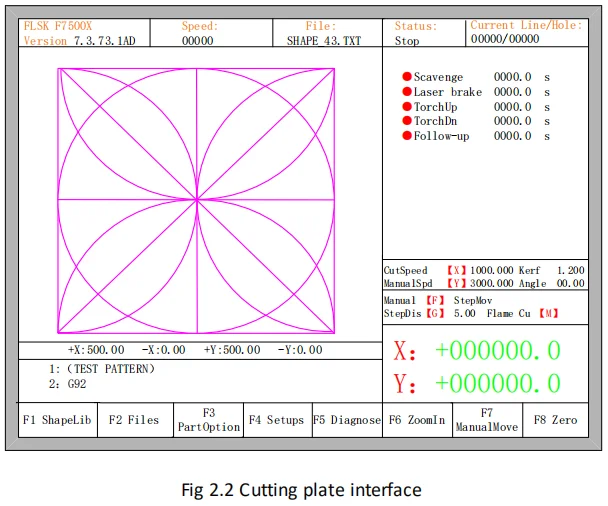

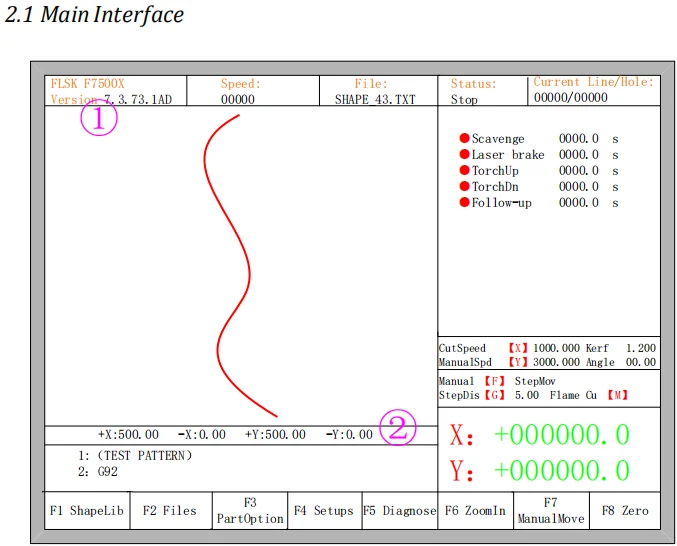

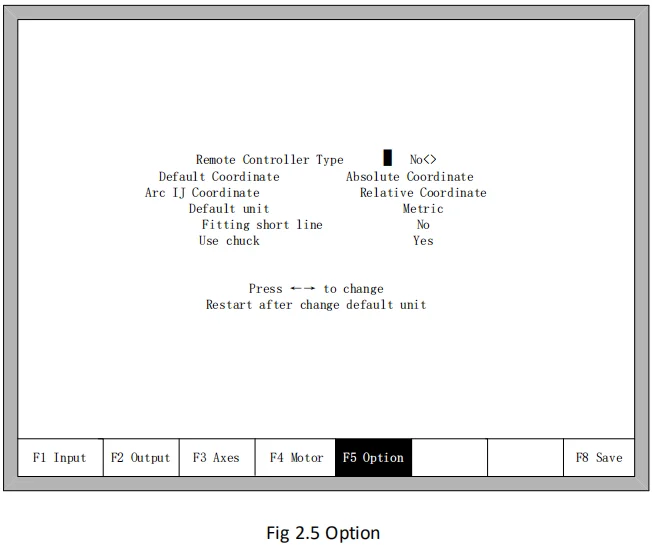

Рабочий интерфейс

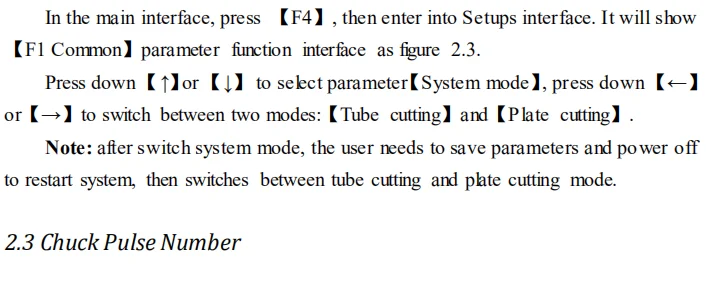

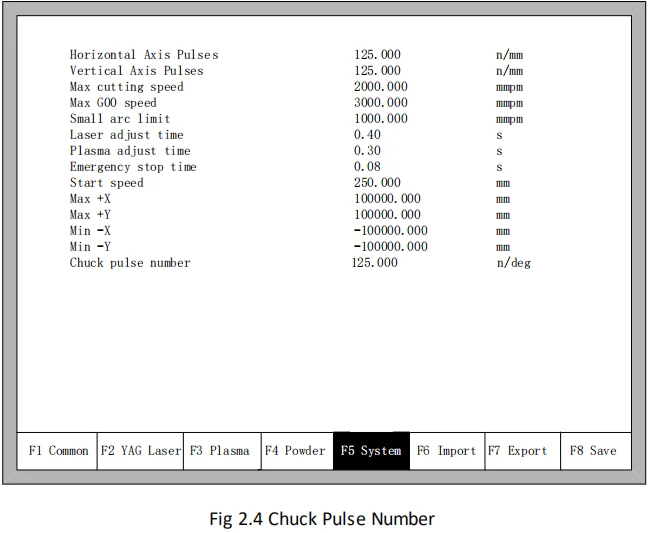

[Номер импульса патрона]: этот параметр устанавливает, сколько импульсов вращается на 1 °.

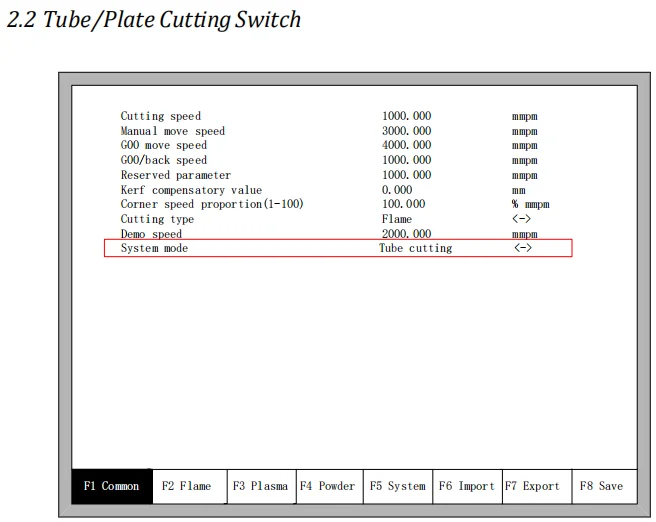

В режиме режущей трубки Используйте 【номер импульса патрона 】 для расчета значения положения патрона

2,4 использовать патрон или нет

【Use патрон 】 когда этот параметр установлен «да», (Y) устанавливает угол как единица измерения в кодах G; Когда этот параметр установлен «нет», (Y) устанавливает длину как единицу измерения в кодах G

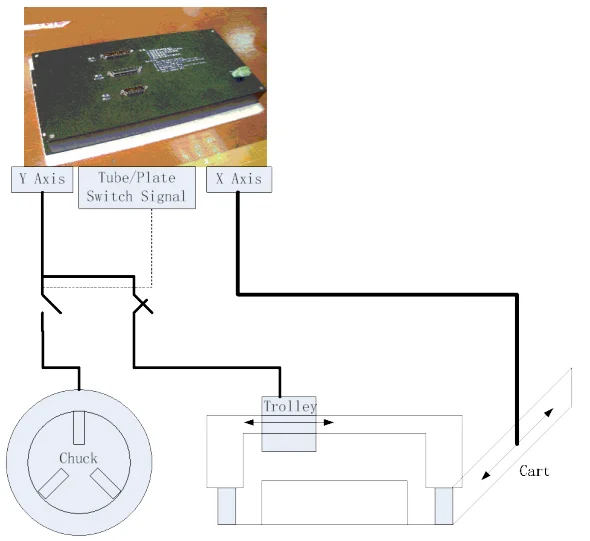

Глава 3 трубка/пластина все-в-одном системный контроллер Топологическая схема

Как показано на рисунке выше, сигнал оси X используется для управления двигателем тележки; Сигнал оси Y используется для управления двигателем патрона или тележки.

В то же время всегда включен только один из патронов и двигателей тележки (с помощью сигнала переключателя трубки/пластины выходами системы).

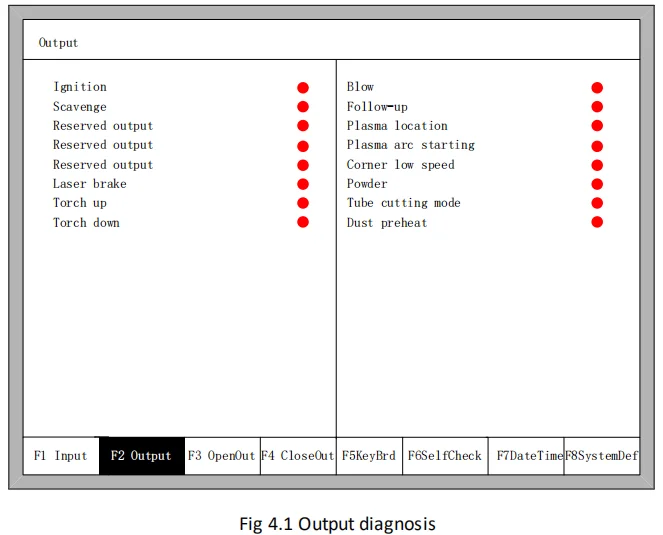

Глава 4 порт IO

【Режим режущей трубки】этот порт постоянно открыт в режиме режущей трубки, держится закрытым в режиме режущей пластины. Используя этот сигнал,
Вы можете переключаться между включением тележки и патрона.

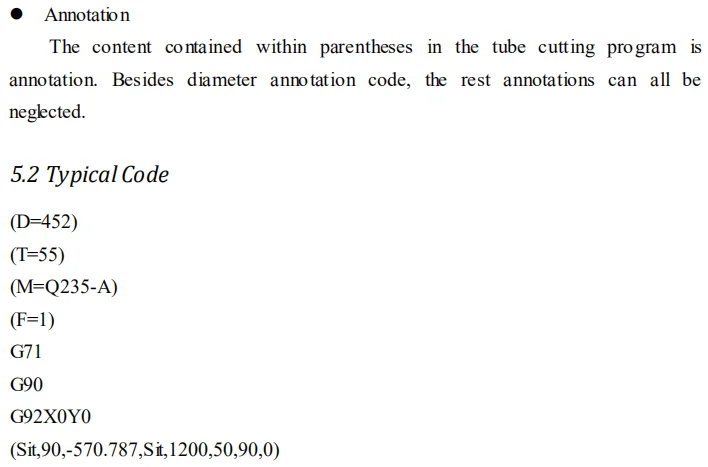

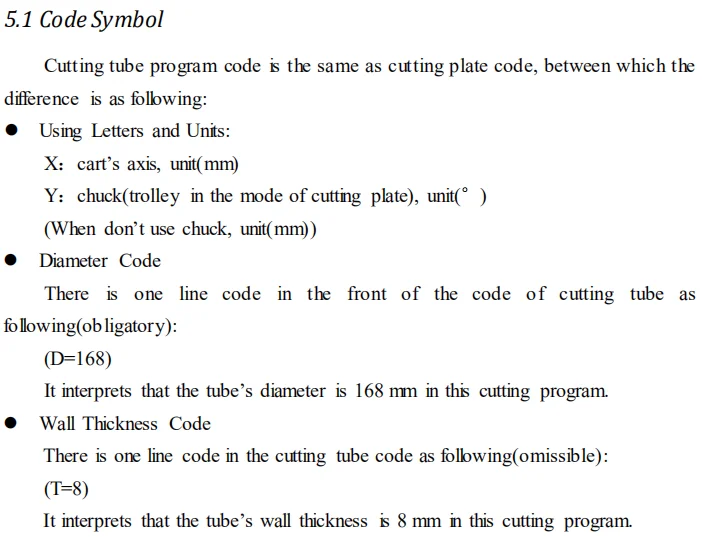

Глава 5 пояснение кода
