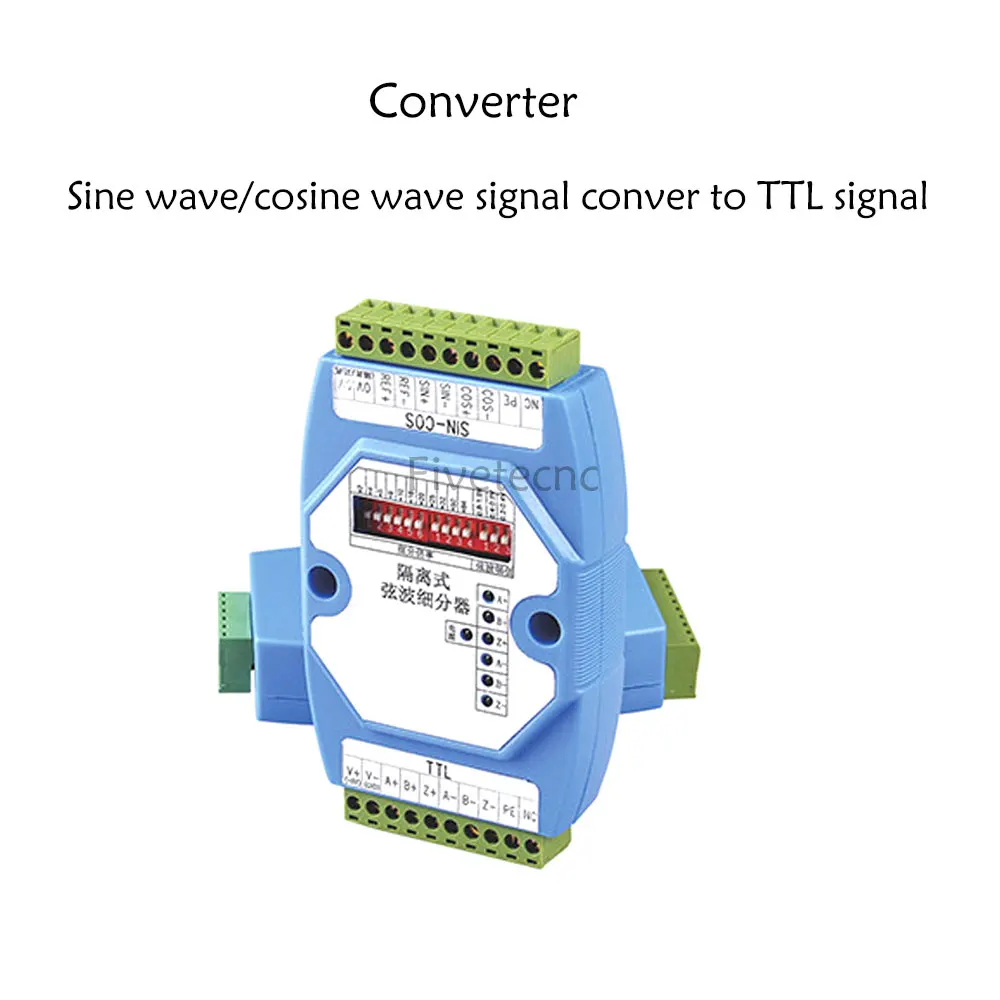

Преобразователь для синуса/cosine SIN / COS wave signal conver to TTL

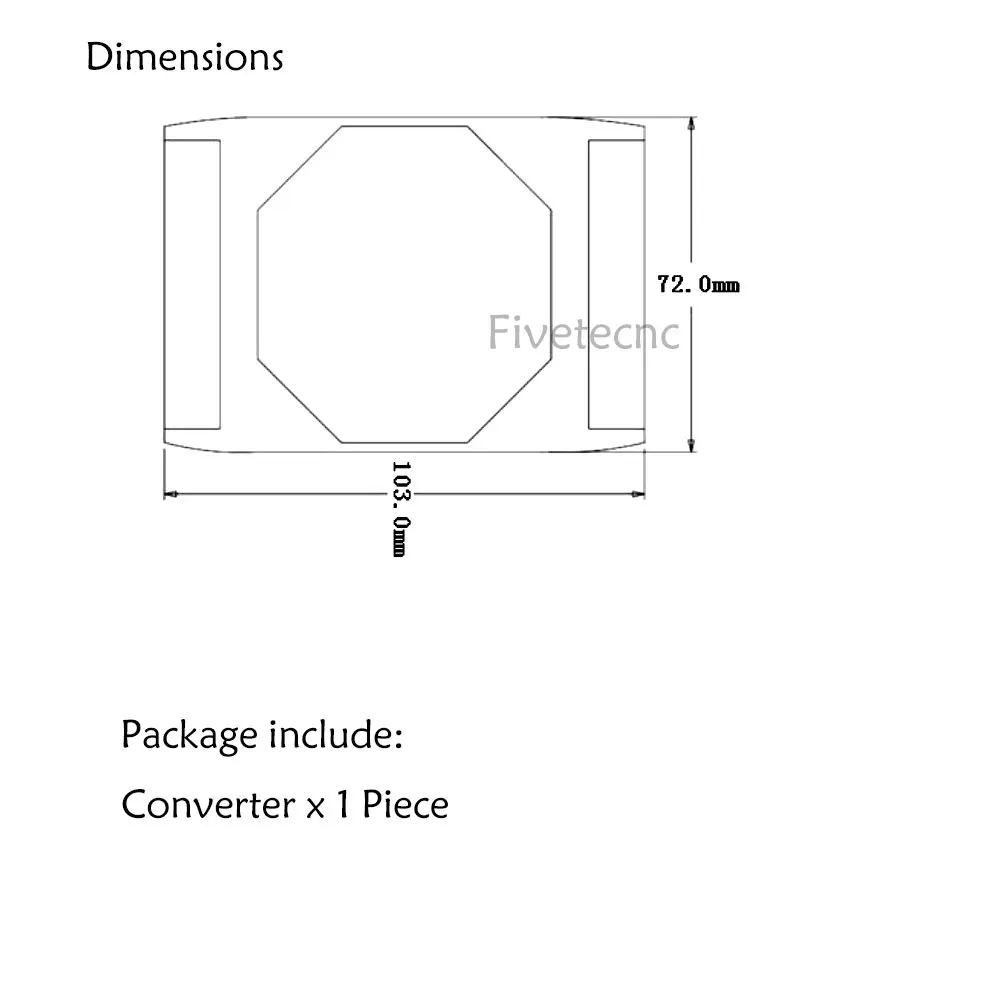

Краткое описание

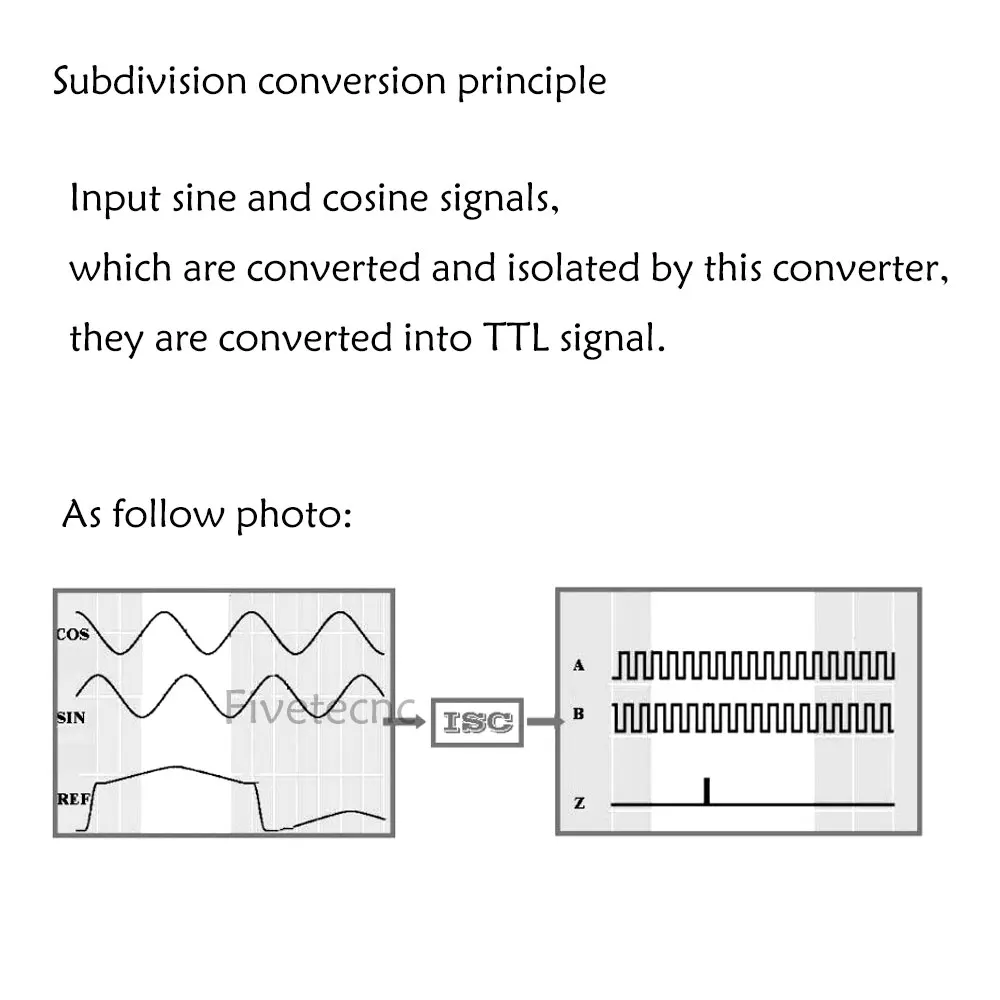

Thisconverteris изолированное устройство синусоидальной волны (преобразователь сигнала). После синусоидального напряжения и синусоидальных волновых сигналов, выходящих на светильник, линейная шкала/магнитная шкала или роторный кодер внутри делятся, преобразуются и изолируются, Выходная RS-422 дифференциальный длинный linedrive квадратный волновой сигнал, И может выбрать 11 видов коэффициента синусоидальной волны и 3 вида амплитуды синусоидальной волны. Все входы и выходы изолированы, с обратной связью, перенапряжением и функциями защиты от короткого замыкания.

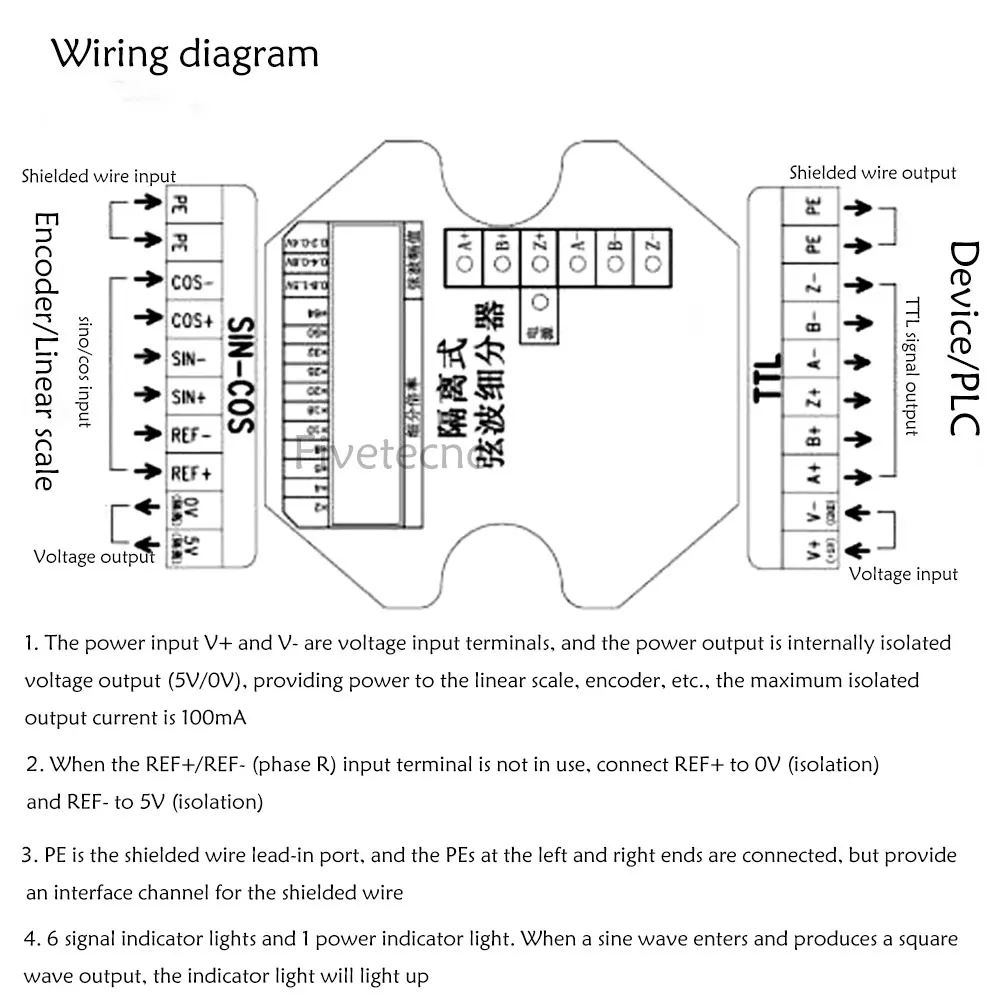

1. Входная мощность V + и V-это Входные клеммы напряжения, а выходная мощность-это внутренняя Изолированная выходная мощность напряжения (5 В/0 В), обеспечивая питание решетки линейки, кодировщик и т. д. максимальный изолированный выходной ток составляет 100 мА

2.REF +/REF-(R, когда входной терминал не используется, подключите REF + к 0 В (изоляция) и REF-к 5 В (изоляция).

3.PE является экранированным проводным свинцовым портом, и ПЭС на левом и правом концах соединены, но обеспечивают интерфейсный канал для экранированного провода.

4. 6 индикатор сигнала светильник s и 1 индикатор питания Светильник, в тех случаях, когда синусоида входит и квадратной формы волны выхода генерируется, индикатор светильник будет светильник со шнуровкой

Используйте Примечания

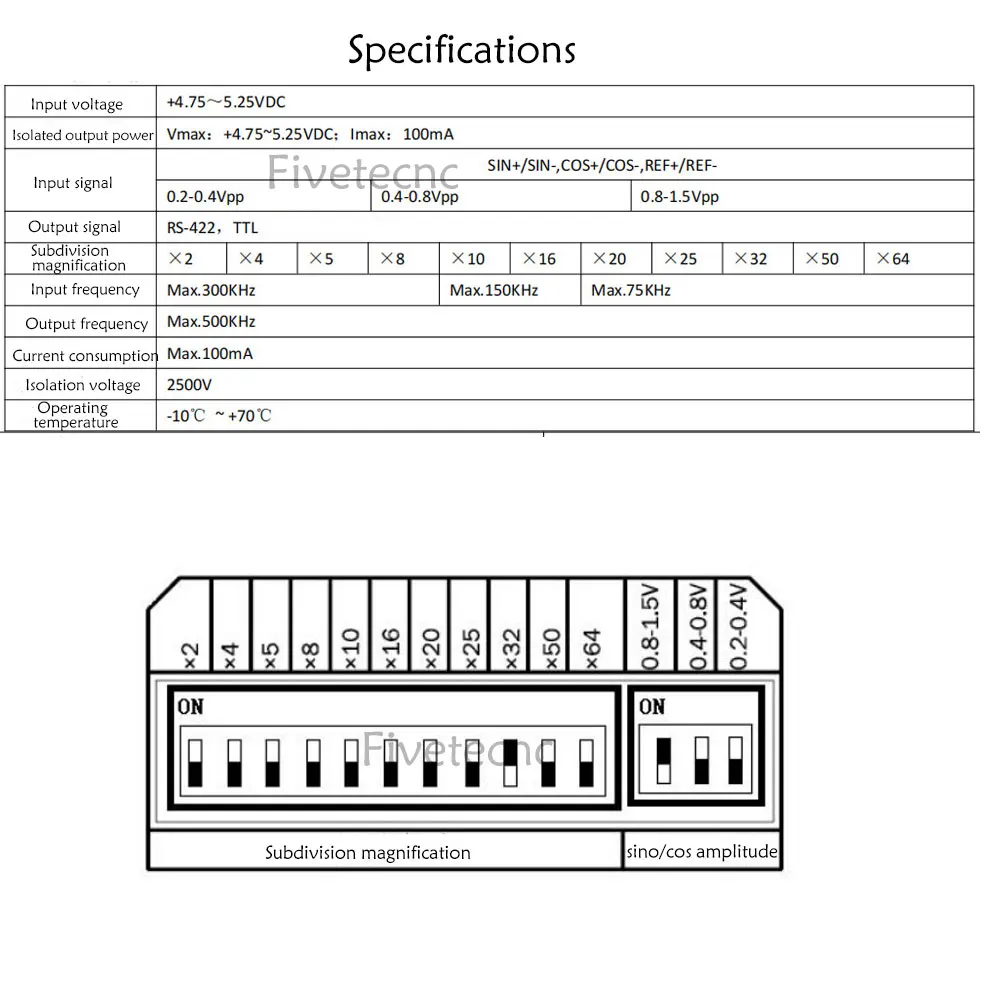

1. Установите подразделение увеличение strobed по 11-битная переключателя. Обратите внимание, что только один код можно гладить одновременно. Поверните переключатель DIP в положение ON-это текущее увеличение деления. Разделение состоит в том, чтобы сократить период греха и потому синусоидальные волны на квадратные волны с заданным увеличением. Генерируемые квадратные волны A/B можно умножить на 4, чтобы получить большее количество импульсов. Заводская настройка по умолчанию составляет 32 раздела. Следующий пример показывает связь между увеличением деления и выходной квадратной волной: кодировщик, который выводит 64 синусоидальных и косиновых волн в одном вращении, и увеличение деления выбирается как 32, затем количество линий кодировщика для одного вращения: 64 × 32 = 2048. (Эквивалент 2048 линейного кодировщика) через a/B фазовую квадратуру 4 раза частоты, затем общее количество импульсов, которые могут быть получены одним вращением: 2048 × 4 = 8192.

2. Установите амплитуду синусоидальной волны. В синусоида амплитуда strobed в 3-значный переключателя. Обратите внимание, что только один код можно гладить одновременно. Поверните переключатель DIP в положение ON-это Амплитуда входного сигнала синусоидальной волны. Благодаря этой настройке устройства с различными амплитудами синусоидальной волны могут быть подключены, обычно устройство по умолчанию ~ 1Vpp. Заводская настройка по умолчанию ~ 1Vpp.

3. После установки подделки увеличения или амплитуды синусоидальной волны, вы должны повторно включить и повторно инициализировать устройство деления, прежде чем оно может быть использовано.

4. Перед включением и использованием подделки необходимо убедиться, что сигнал на входном конце подключен и есть стабильный сигнал.

5. Отдел не поддерживает горячее подключение. Когда питание включено, разъем не может быть отключен.

6. Пожалуйста, не используйте следующее использование окружающей среды, в противном случае это может использовать неисправность a) сильное воздействие или вибрацию b) КОРРОЗИОННЫЙ или легковоспламеняющийся газ c) вблизи кислоты или щелочных веществ d) места, где температура и влажность превышают допустимый диапазон е) места, подверженные воздействию прямых солнечных лучей

7. Если получено сильное воздействие, может быть отправлен неправильный импульсный сигнал.

8. Если рядом находится Высоковольтная линия или Линия электропередачи, используйте экранированный провод для покрытия кабеля, чтобы предотвратить неисправность.

9. При удлинении кабеля он может быть поврежден. Попробуйте использовать его в течение короткого расстояния. Экранированная линия должна быть хорошо заземлена
