1,9-3,6 V Micro NRF24l01 аудио Беспроводная печатная плата компонентный комплект ISM 2,4 GHz модуль мини передающий приемник улучшенная версия

Адрес загрузки данных:
Http://pan.baidu.com/share/link?shareid=3832374753&uk=2302102993

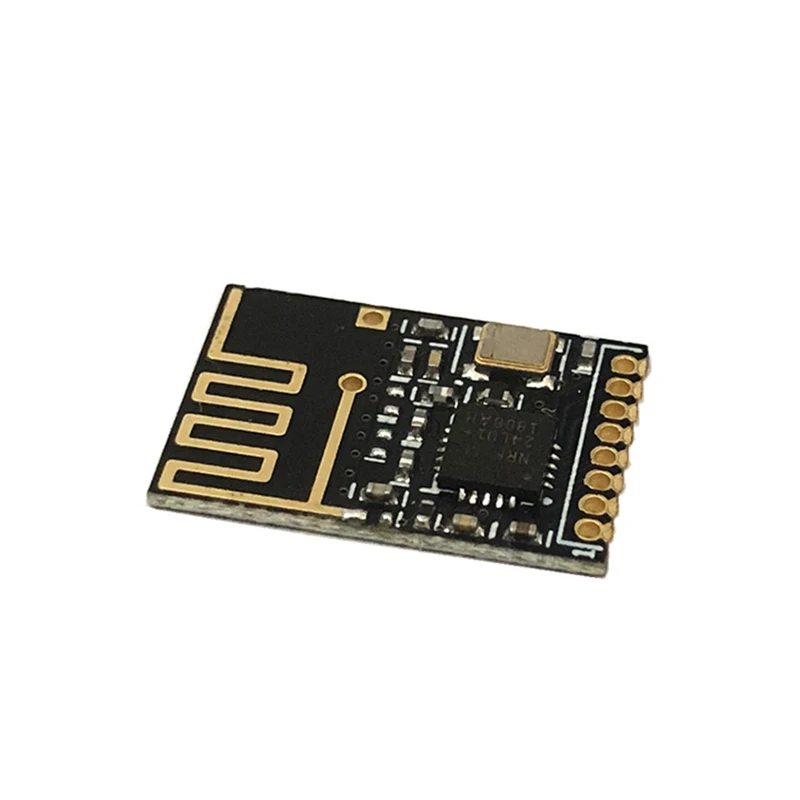

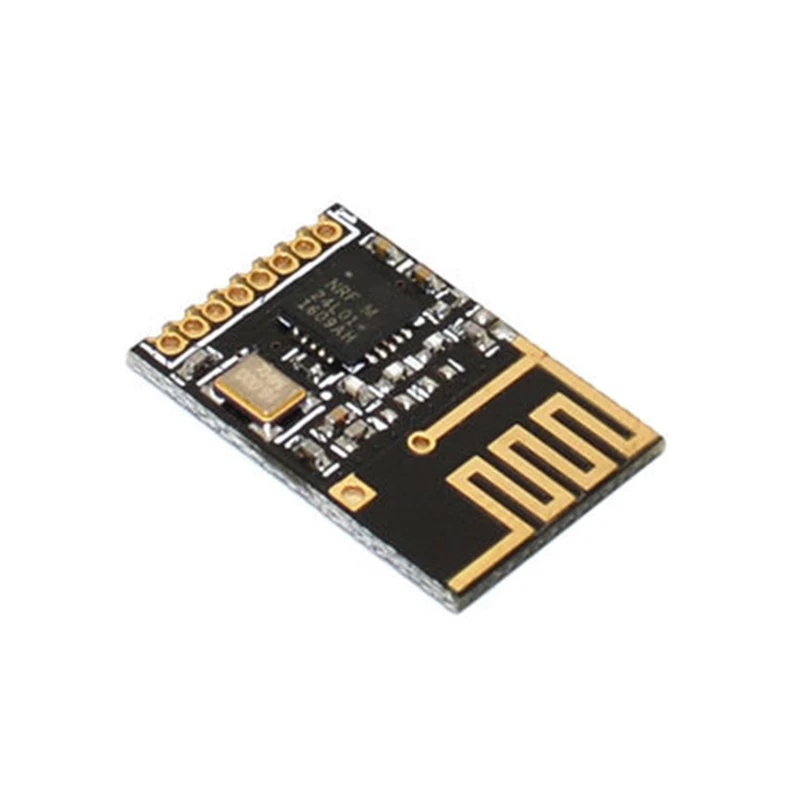

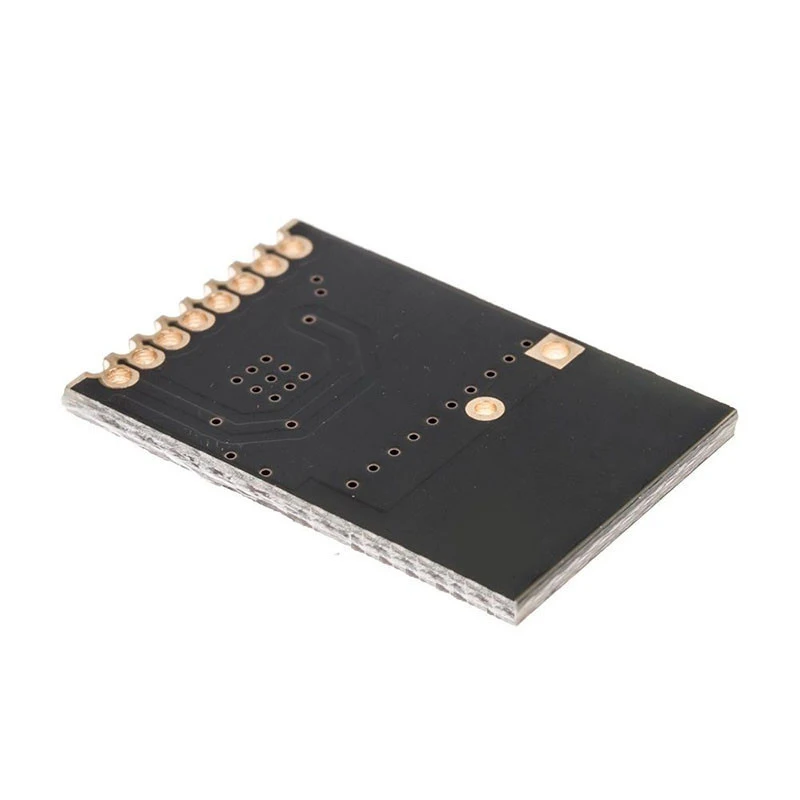

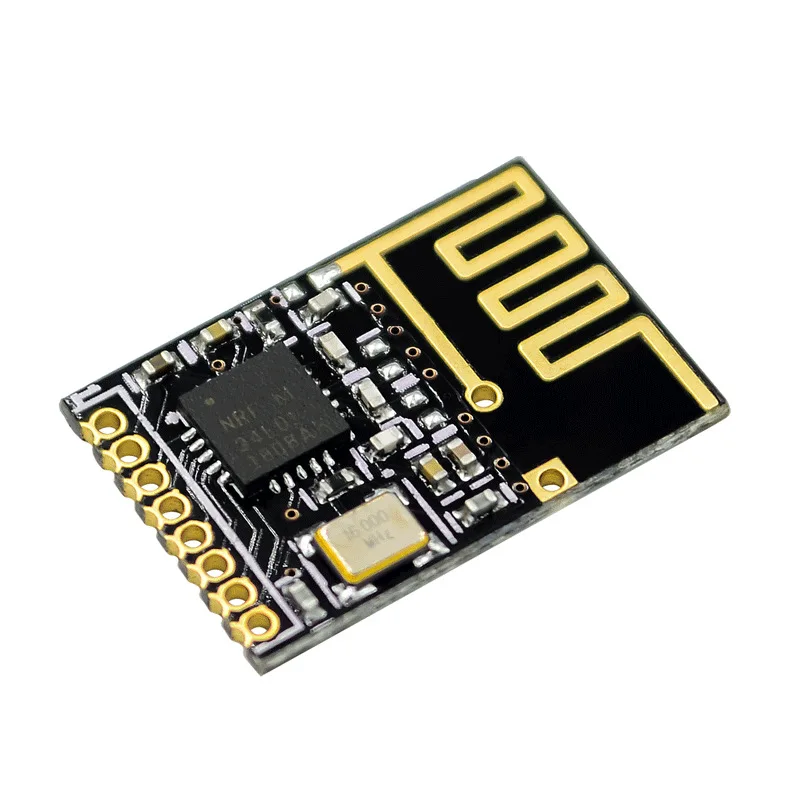

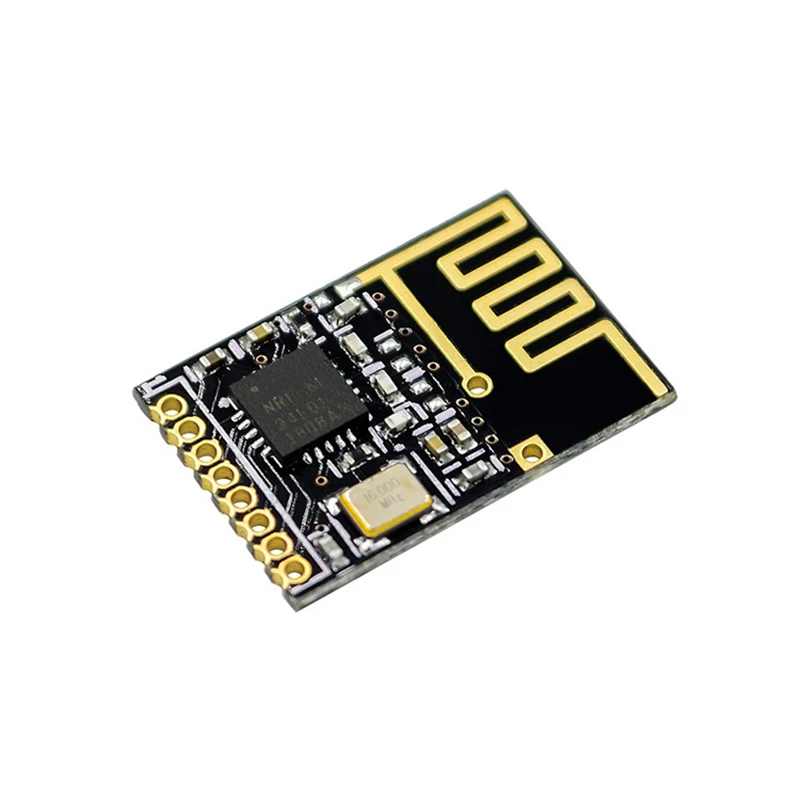

NRF24L01 + мини-модуль.

Он маленький в том же виде на рынке и заменяет модуль прямого подключения.

Поддержка оптовой покупки. VIP Цена

NRF24L01 представляет собой единое-chip чип трансивера, которая работает в 2,4-2,5 ГГц Универсальный ISM полоса частот. Беспроводной приемопередатчик включает в себя: генератор частоты Улучшенный регулятор режима schokbursttm усилитель мощности кристаллический усилитель модулятор демодулятор Выбор выходного канала мощности и протокол Настройка может быть установлена через интерфейс SPI. Очень низкое потребление тока. При работе в режиме передачи потребление тока составляет 9,0 мА, когда мощность передачи составляет 6 дБм. Режим приема составляет 12,3 мА в режиме отключения питания и режим потребления тока ниже в режиме ожидания.

Открытый диапазон частот ISM, максимальная мощность передачи Z 0 дБм, безлицензионное использование.
Поддержка шести каналов приема данных



1. Низкое рабочее напряжение: 1,9 ~ 3,6 V низшее напряжение рабочих

2. Высокая скорость: 2 Мбит/с, потому что время передачи воздуха очень короткое, значительно уменьшая явление столкновения при беспроводной передаче (программное обеспечение устанавливает скорость передачи воздуха 1 Мбит/с или 2 Мбит/с)

3. Многочастотные точки: 125 частотных точек, удовлетворяющие потребности Многоточечной Связи и частотной скачкообразной связи

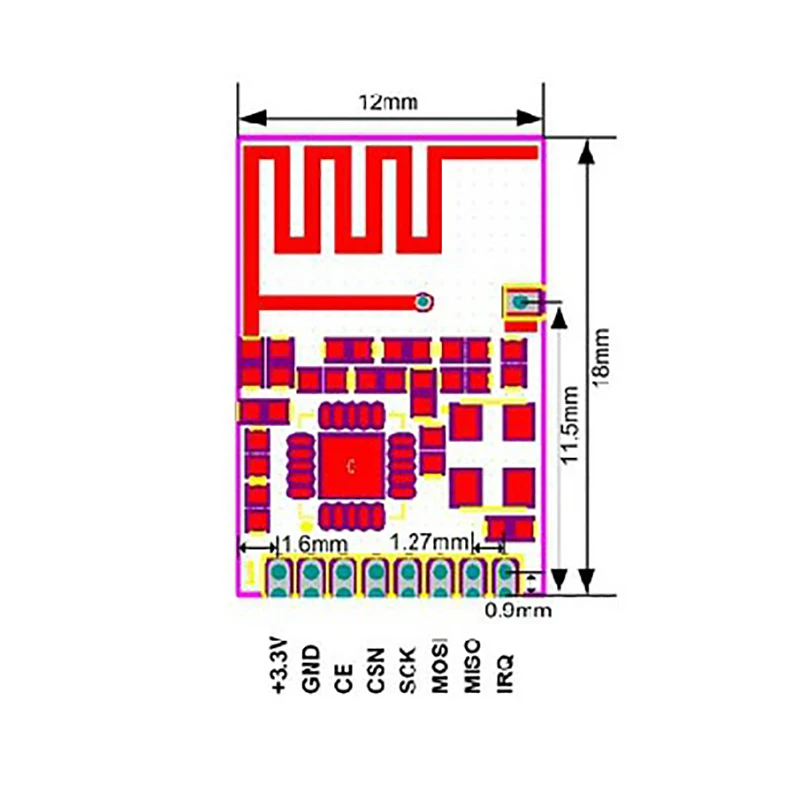

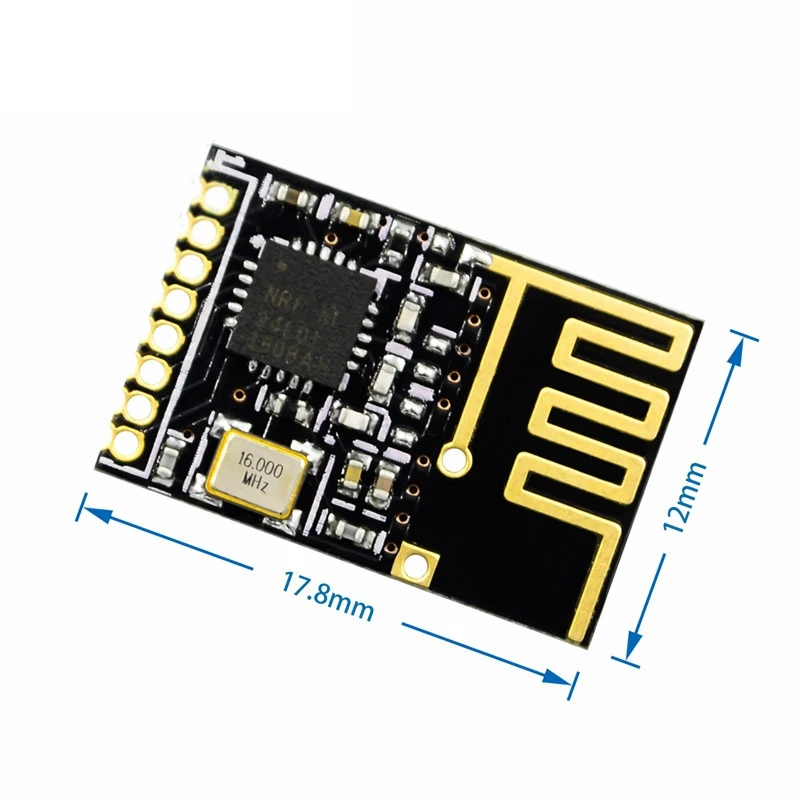

4. Ультра-маленький микрофон: Встроенный микрофон 2,4 GHz антенна, маленький размер, 15x29 мм (включая антенну)

5. Низкое энергопотребление: при работе в режиме отклика, быстрая передача воздуха и время запуска значительно уменьшают потребление тока.

6. Низкая стоимость применения: NRF24L01 интегрирует все высокоскоростные части обработки сигналов, связанные с протоколом RF, такие как: Автоматическая передача потерянных пакетов данных и автоматическое генерирование сигнала ответа, И т. д. Интерфейс SPI NRF24L01 может быть соединен с аппаратным SPI портом микрокомпьютера с одним чипом или с помощью микрокомпьютера с одним чипом порт ввода/вывода используется для моделирования, И внутри есть FIFO, который может взаимодействовать с различными высокоскоростными микропроцессорами, что облегчает использование недорогих микрокомпьютеров с одним чипом.

7. Легко разрабатывать: поскольку Соединительный слой завершен и интегрирован в модуль, его очень легко разработать. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача утерянных пакетов данных, время повторной передачи и время повторной передачи могут управляться программным обеспечением для автоматического хранения пакетов данных, которые не получили сигнал ответа. Функция автоматического ответа, после получения действительных данных, модуль автоматически отправляет сигнал ответа, нет необходимости программировать отдельно Обнаружение перевозчика-фиксированное Обнаружение частоты Встроенный аппаратный CRC Обнаружение ошибок и управление адресами связи точка-многоточечная передача данных счетчик ошибок и функция обнаружения перевозчика используется для настройки частоты скачки. Шесть адресов приемного канала могут быть установлены одновременно, что может быть селективным открыть Стандартный контактный интерфейс dip2.54 мм шаг, что удобно для встроенных приложений.
