Модуль EEG TGAM 2 9/2.9A демонстрационная плата Brainwave для мини-датчика Neurosky отображение a

ОписаниеМожет использоваться в области исследований сигналов ЭЭГ. После сложной математической операции сигналы ЭЭГ считываются, чтобы отразить у ряда людей психологическое изменение параметров состояния, таких как концентрация, расслабление и может обнаруживать мигание глаза, Brain cubic беспроводной способ передачи данных с компьютером. Brain cubic через профессиональный дизайн прикладного программного обеспечения, cubic in mental training полностью использует новейшие технологии brainwave.ОсобенностиМожет быть непосредственно подключен к сухим контактным точкам, в отличие от традиционного медицинского использования влажных датчиков должны быть на проводящем Клее.Один канал EEG имеет 3 контактные точки: EEG (точка сбора EEG) REF (Контрольная точка) GND (точка заземления).После включения питания, если контактная точка в течение четырех последовательных секунд не собирает ЭЭГ или не получает плохой сигнал ЭЭГ в течение семи последовательных секунд, этот интеллектуальный модуль отправит предупреждение о плохом сигнале через «силу качества сигнала», чтобы напомнить пользователю о необходимости регулировки датчика.Передовые технологии фильтрации шума, могут противостоять окружающей среде в повседневной жизни различные помехи в окружающей среде.Низкое энергопотребление, подходит для портативных устройств с питанием от аккумулятора.3,3 V источника питания под максимальный расход 15mA.Исходные данные ЭЭГ измеряются на выходе 512 Гц.TGAM2.9A VS TGAM2.9Версия модуля Brainwave разделена на 2,9 и 2.9A, 2.9A-это новая версия, эти две версии модуля brainwave-это тот же Сценарий использования, тестирование показало, что 2.9A по сравнению с 2,9 обновлениями оборудования, обновление программного обеспечения, более быстрая скорость передачи, более стабильная, низкое энергопотребление, может быть применено к портативным устройствам. Для разработчиков 2.9A является лучшим выбором, с более точной передачей данных и лучшими экспериментальными результатами.Сигналы сырой мозговой волныОбработка и вывод данных brainwave в a, B и т. Д.Обработка и вывод запатентованной технологии Neurosky запатентованные показатели концентрации и релаксации eSense Neurosky и другие данные, которые будут разработаны в будущемФункция анализа качества встроенного сигнала может предупредить о плохом контакте или отсутствии контактаОбнаружение мигания
Параметры

Размеры: 2,79x1,52x0,25 см;

Вес (макс.):130 мг;

Выход оригинального сигнала ЭЭГ: включая концентрацию, релаксацию и подмигивание;

Мозговые волны: delta,theta,low alpha,alpha,low beta,gamma

Частота дискретизации: 512 Гц;

Электростатическая защита: 4 кв контактный разряд, 8 кВ интервальный разряд;

Рабочее напряжение: 2,97-3,63 в;

Скорость передачи данных: 1200, 9600, 57600, 8 бит, без паритета, 1 стоп бит;

Аппаратная Фильтрация: 3 Гц-100 Гц;

Максимальная потребеление энергии: 15mA, 3,3 V;

Последовательные интерфейсы UART.

Комплект для разработки ThinkGear AM

Вы можете использовать его для разработкиВаш одноканальный прототип устройства EEG.

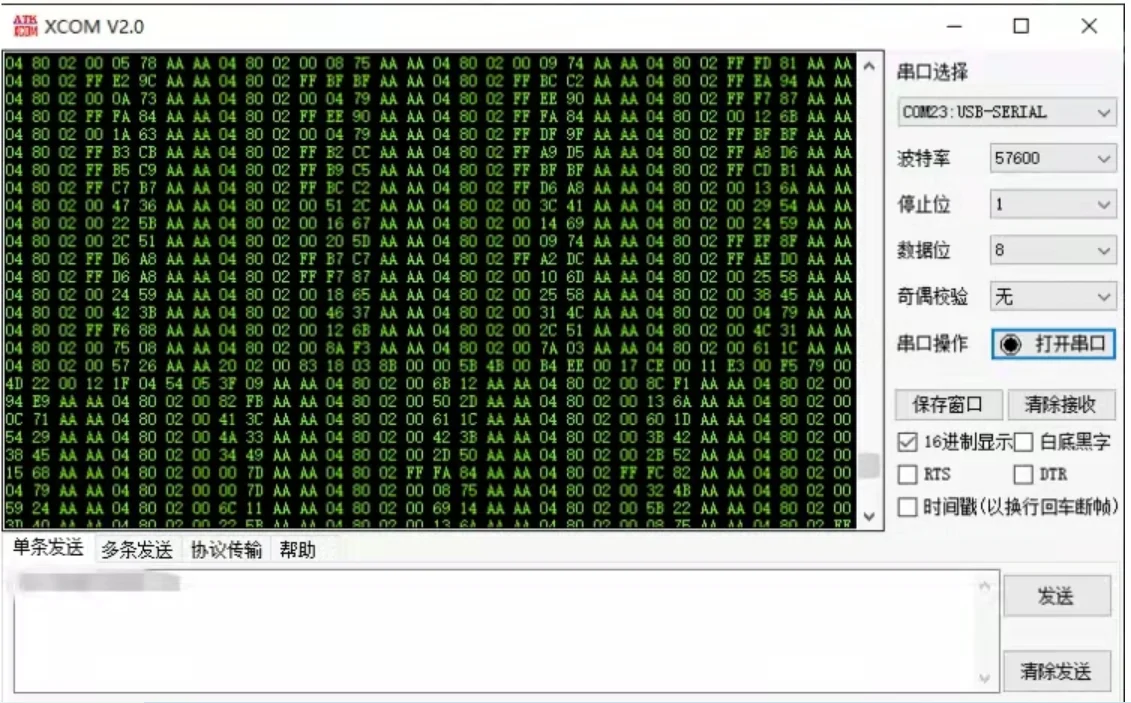

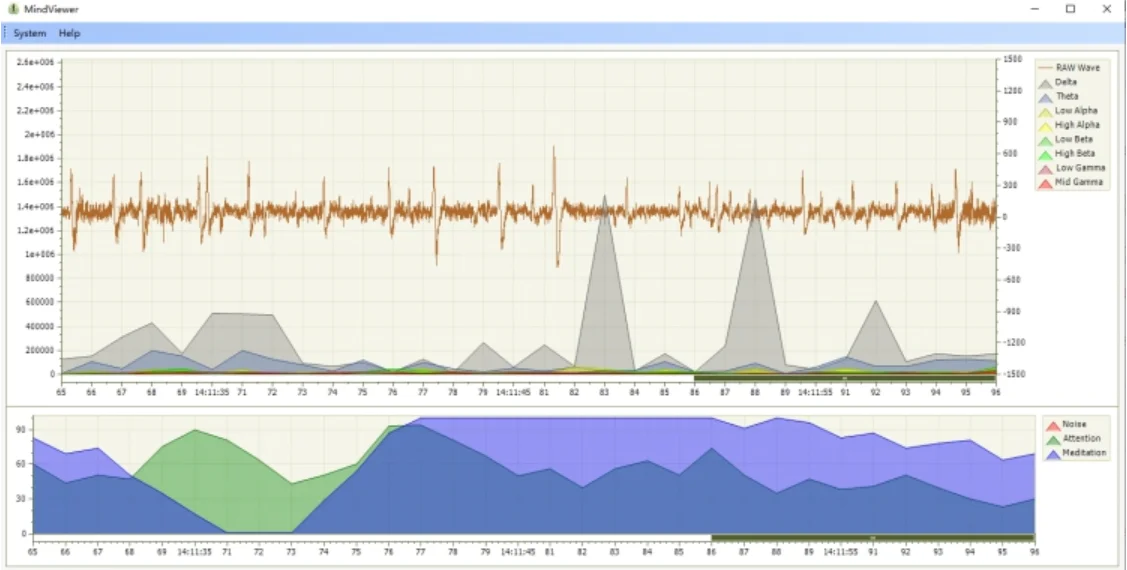

Дисплей данных последовательного портаДисплей графа волны

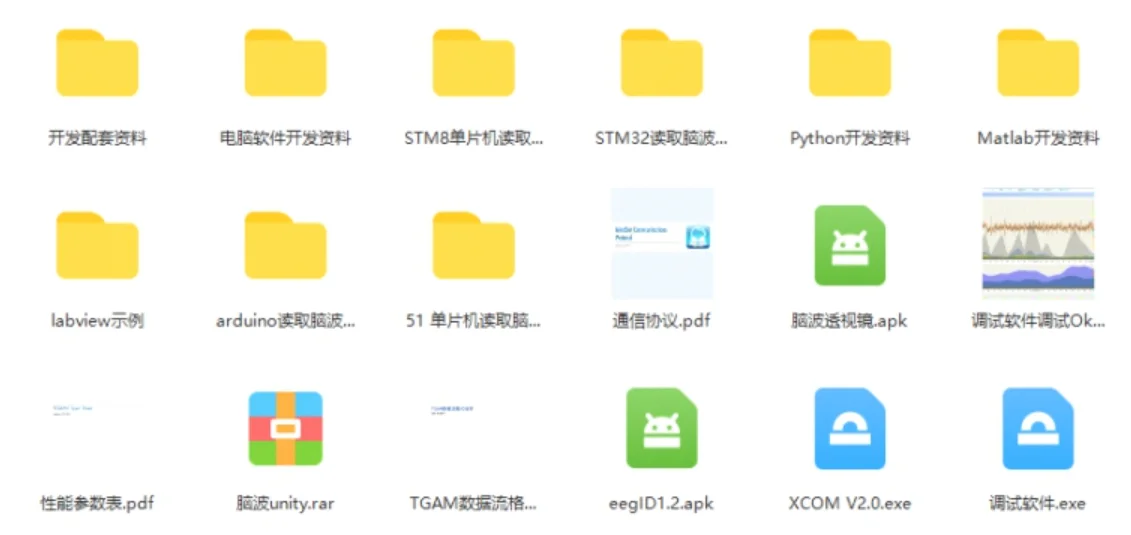

Предоставьте примеры исходного кода для каждой платформы разработки

---
