Векторный анализатор сети 50 кГц-900 МГц цифровой дисплей сенсорный экран коротких

Векторный анализатор сети 50 кГц-900 МГц цифровой дисплей сенсорный экран коротких

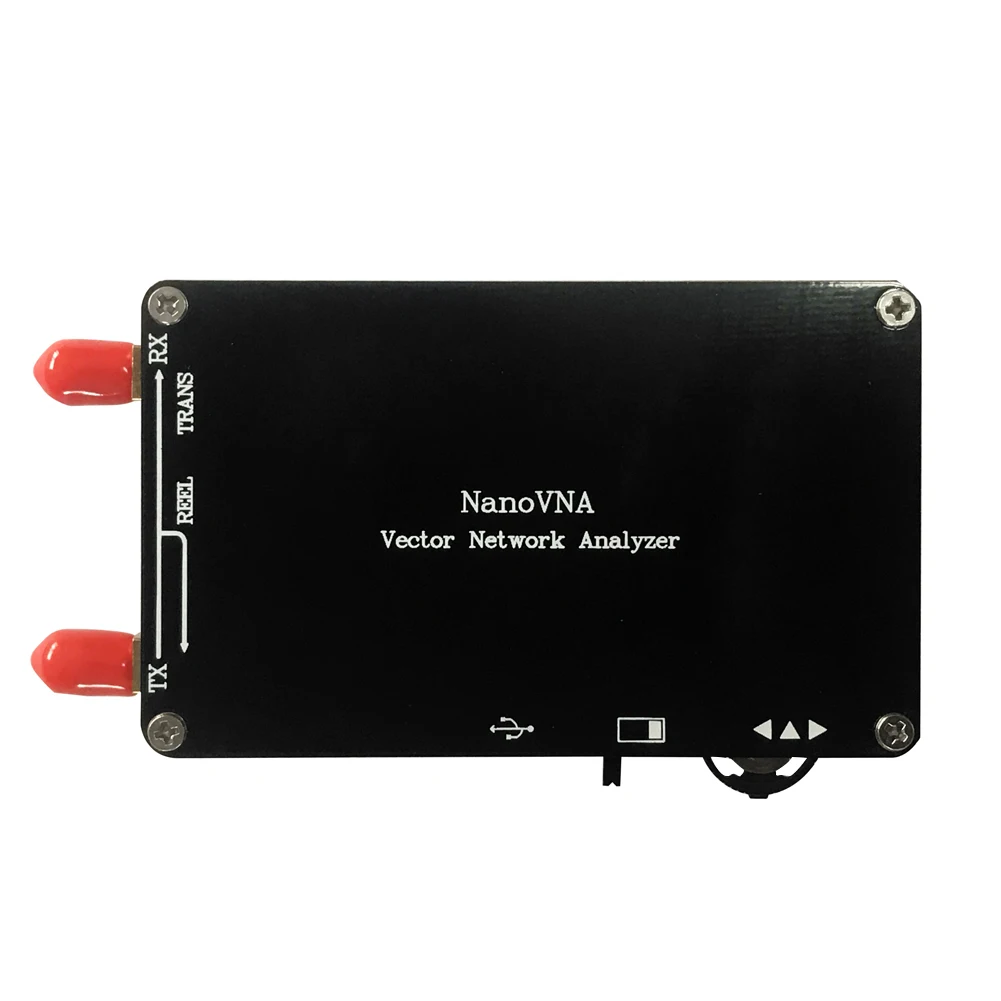

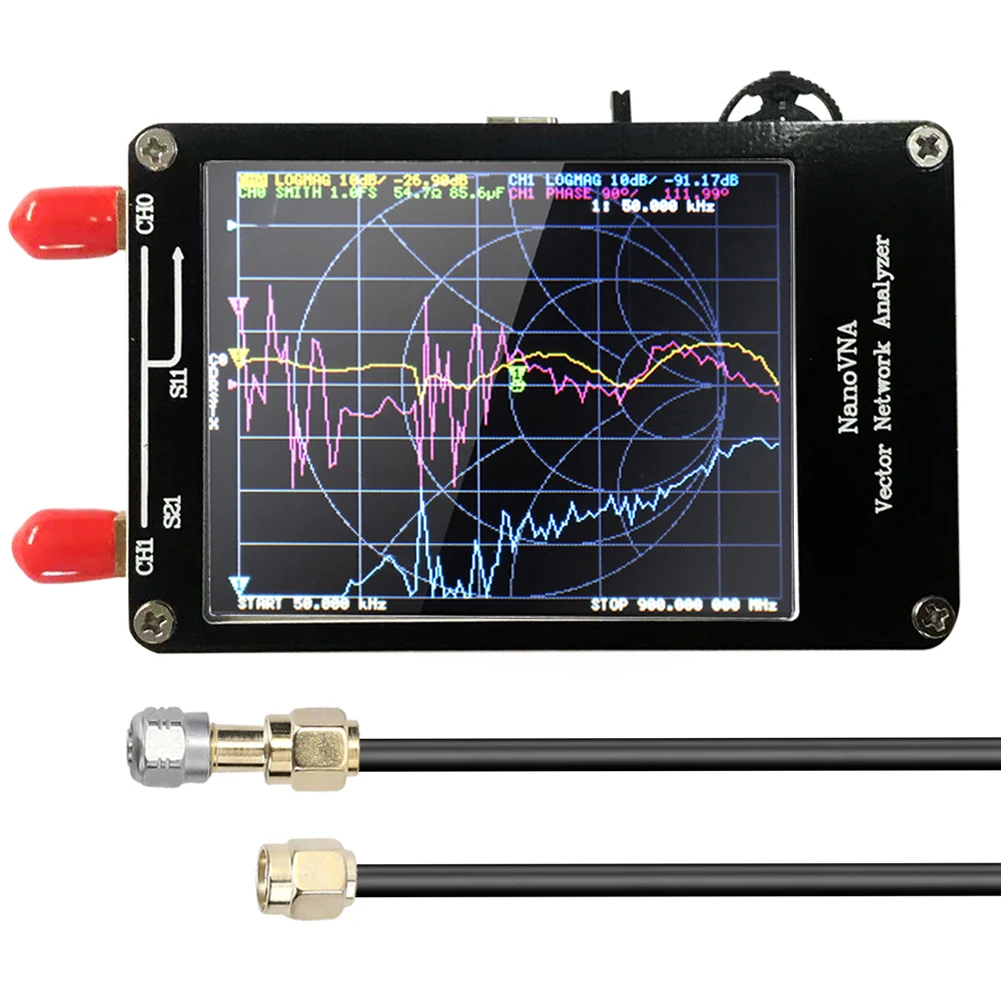

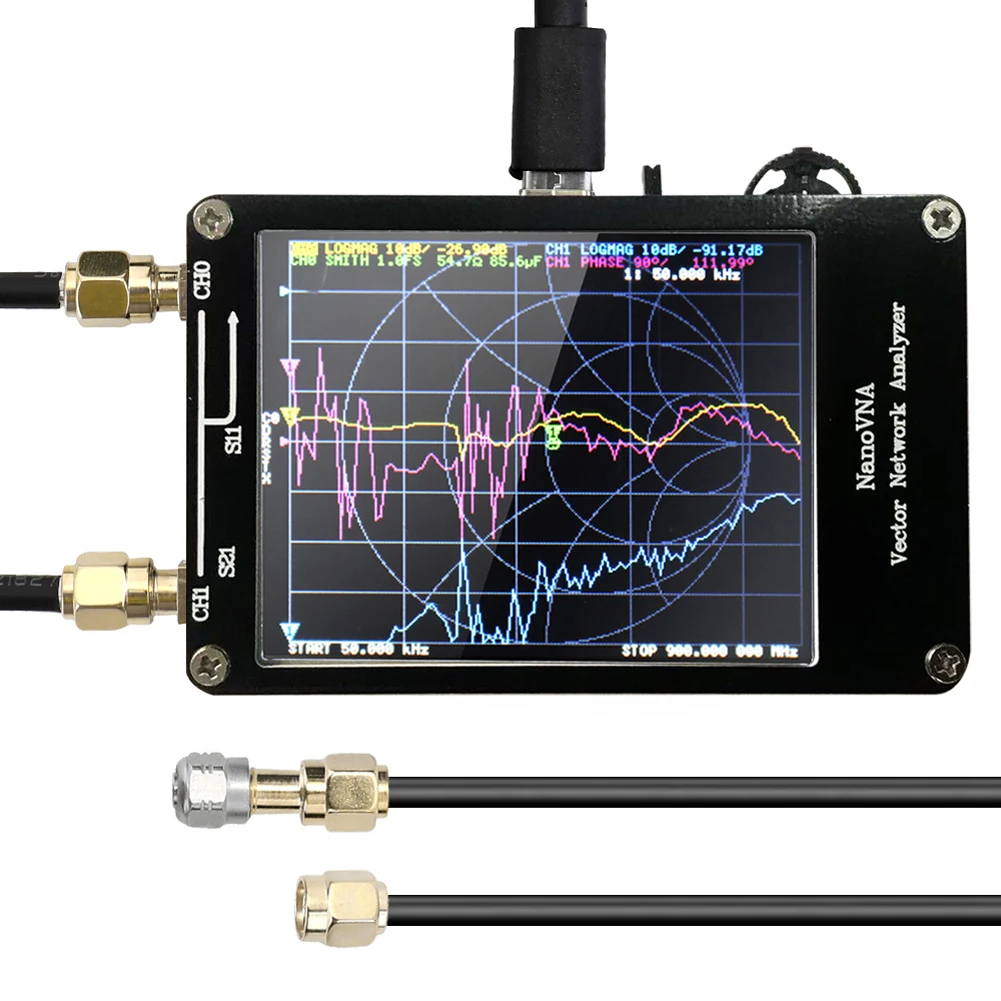

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку транс-ceiver port.

Особенности:

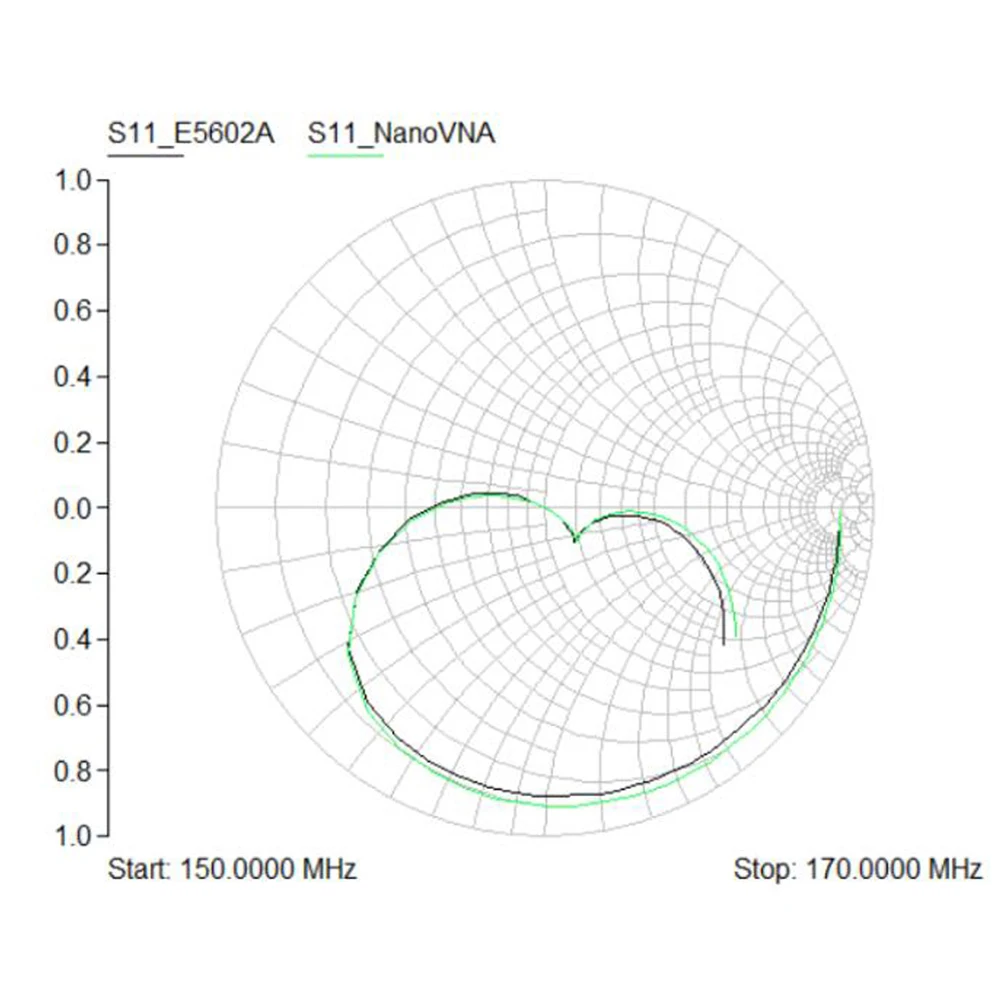

Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.

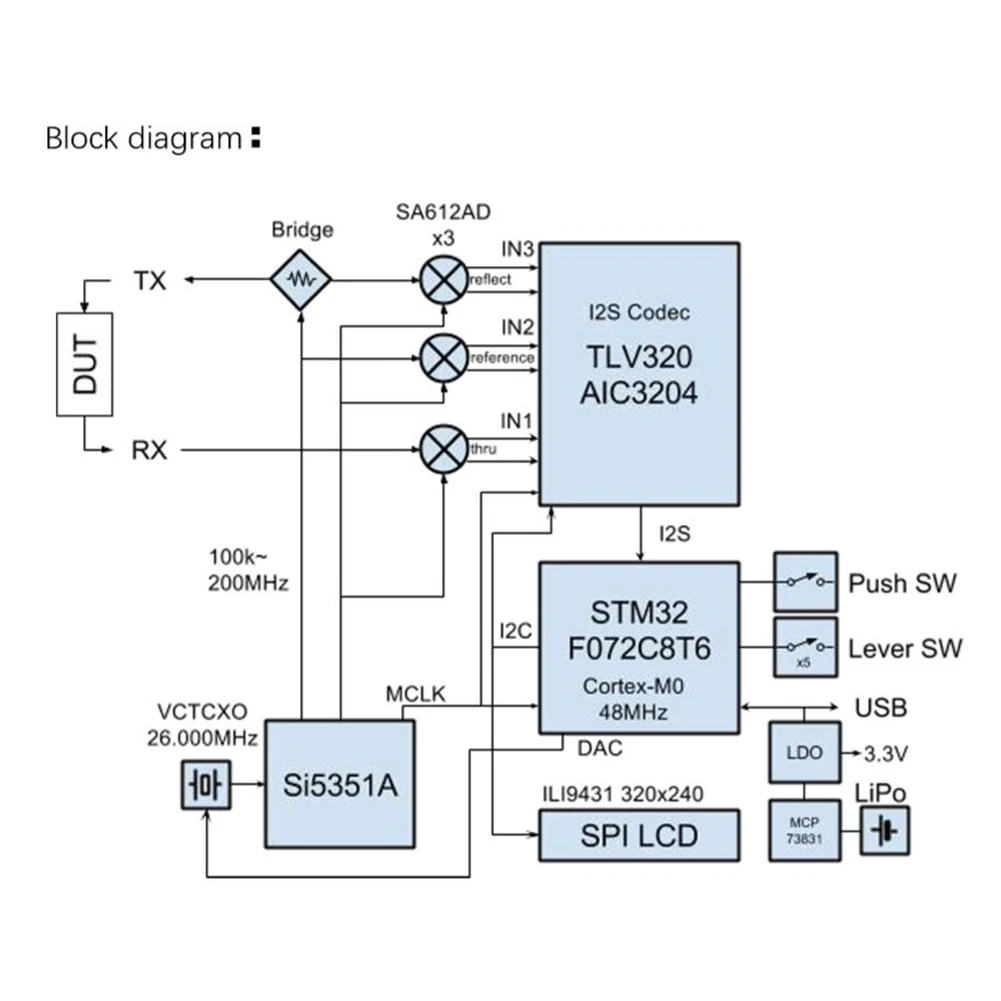

Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Характеристики:
Материал: PCB
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1

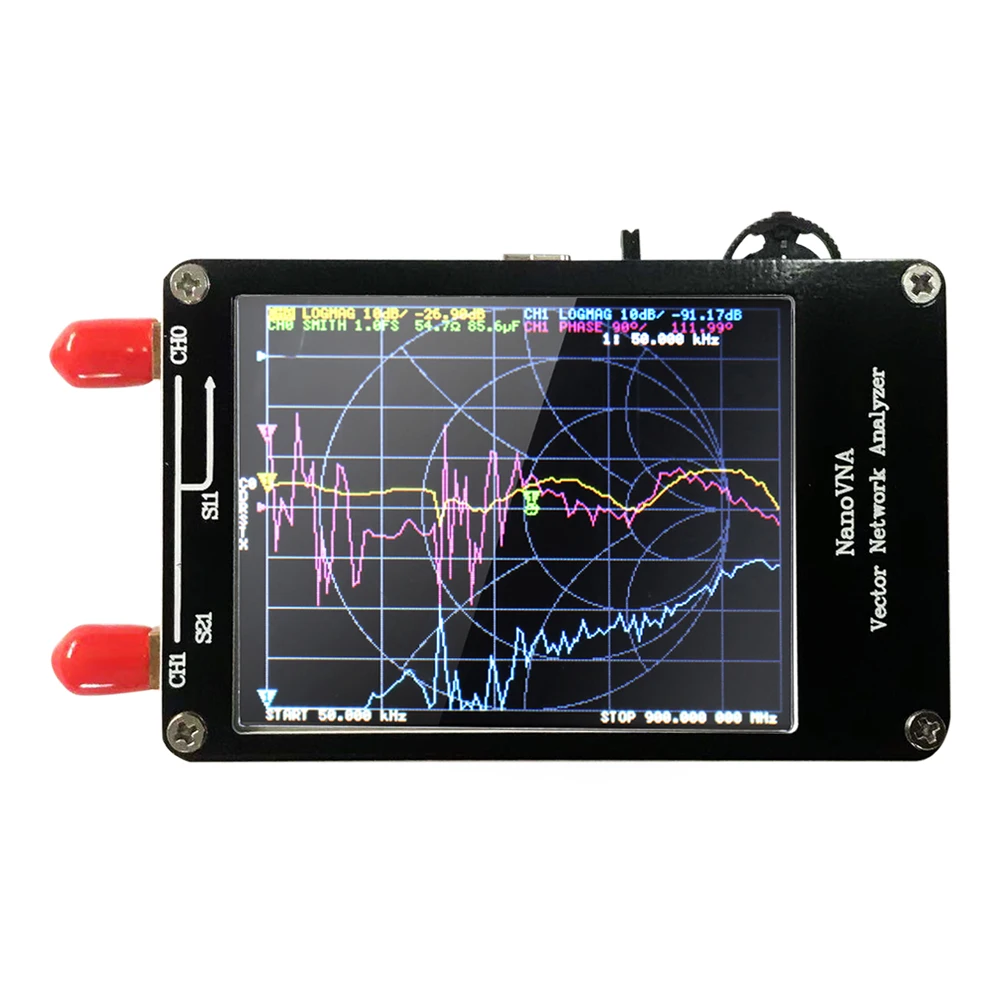

Дисплей: 2,8 дюймов TFT (320*240)

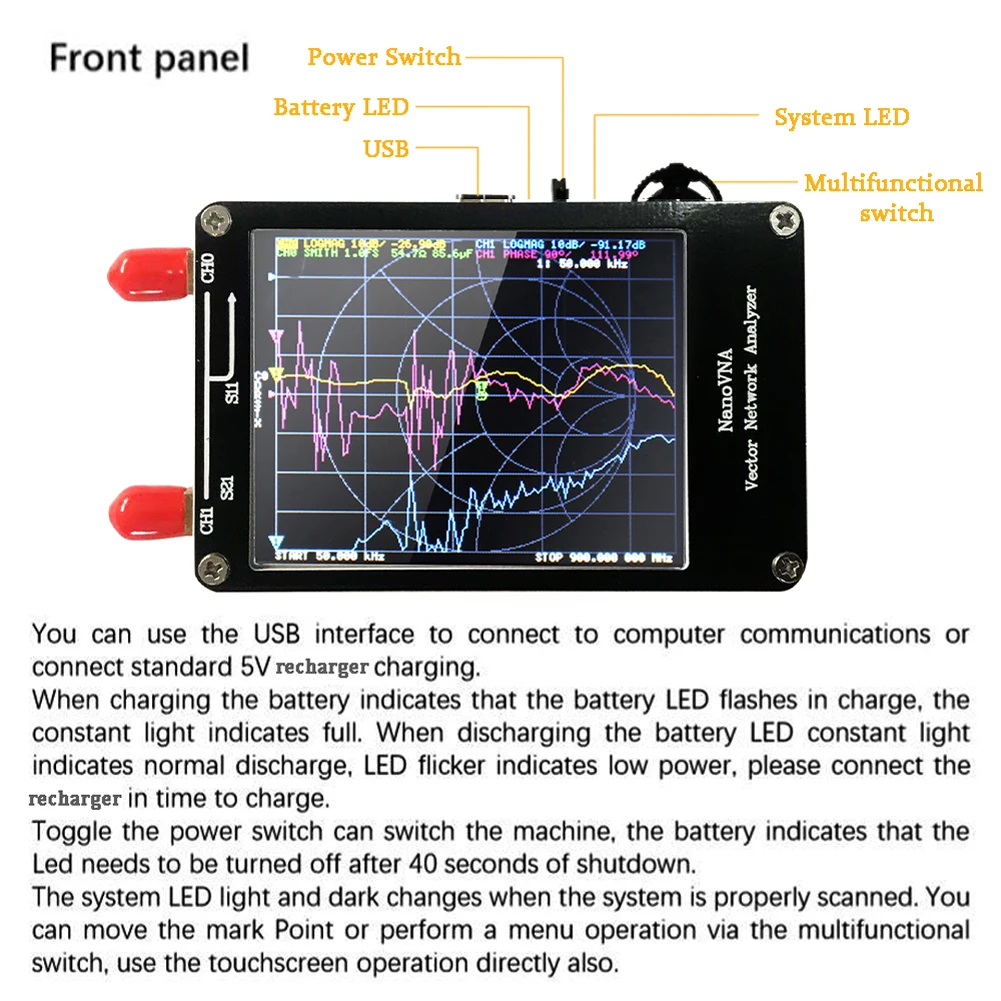

Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
Мощность: USB 5V 120mA, максимальная подзарядки тока 0.8A
Аккумулятор: 1 * литиевая батарея, 600 мАч (в комплекте)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6in
Посылка Вес: 152 г/5,4 унции

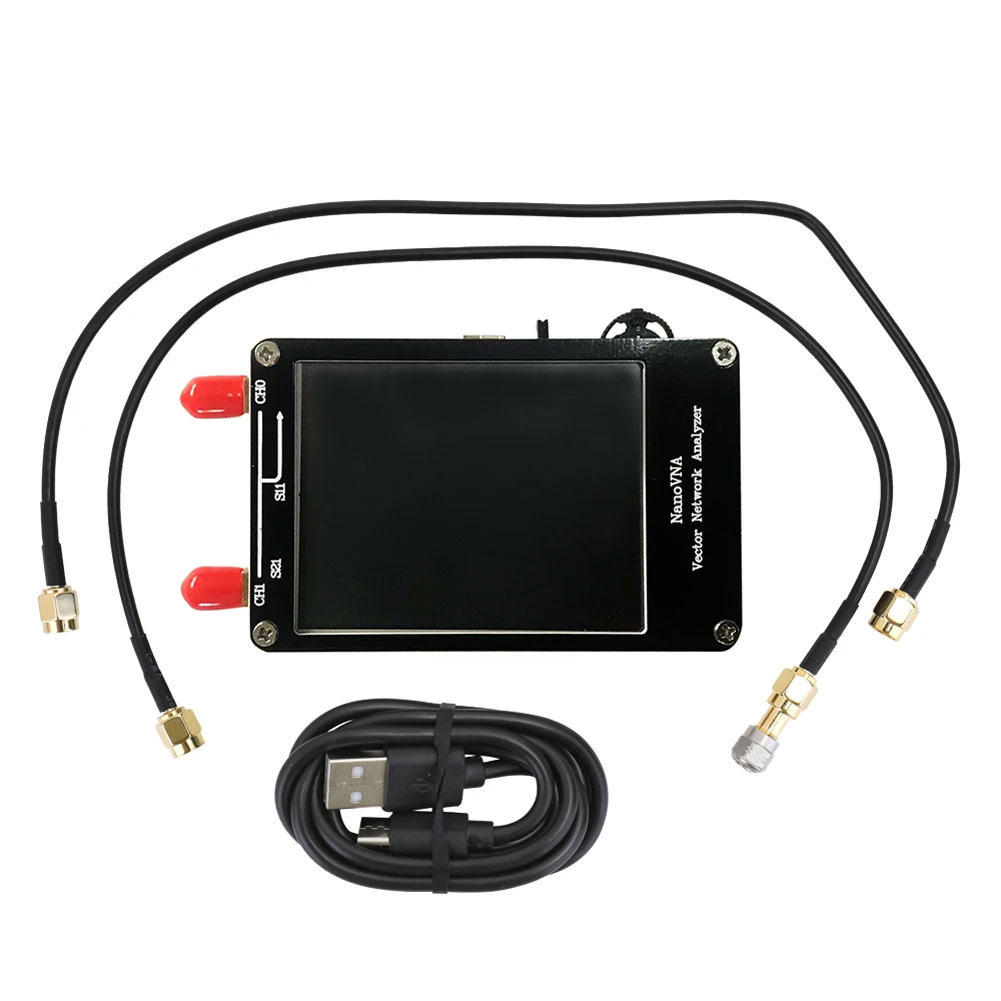

Посылка:
1 * хост
1 * USB Type-C кабель для передачи данных
2*30 мм SMA кабель «Папа-папа»
1 * SMA Гнездовой разъем
