23-6200 МГц Портативный VNA SWR 6G векторный сетевой анализатор рефлектометр NanoVNA тип с 3,2 "сенсорный экран GS-320

23-6200 МГц Портативный VNA SWR 6G векторный сетевой анализатор рефлектометр NanoVNA тип с 3,2 "сенсорный экран GS-320

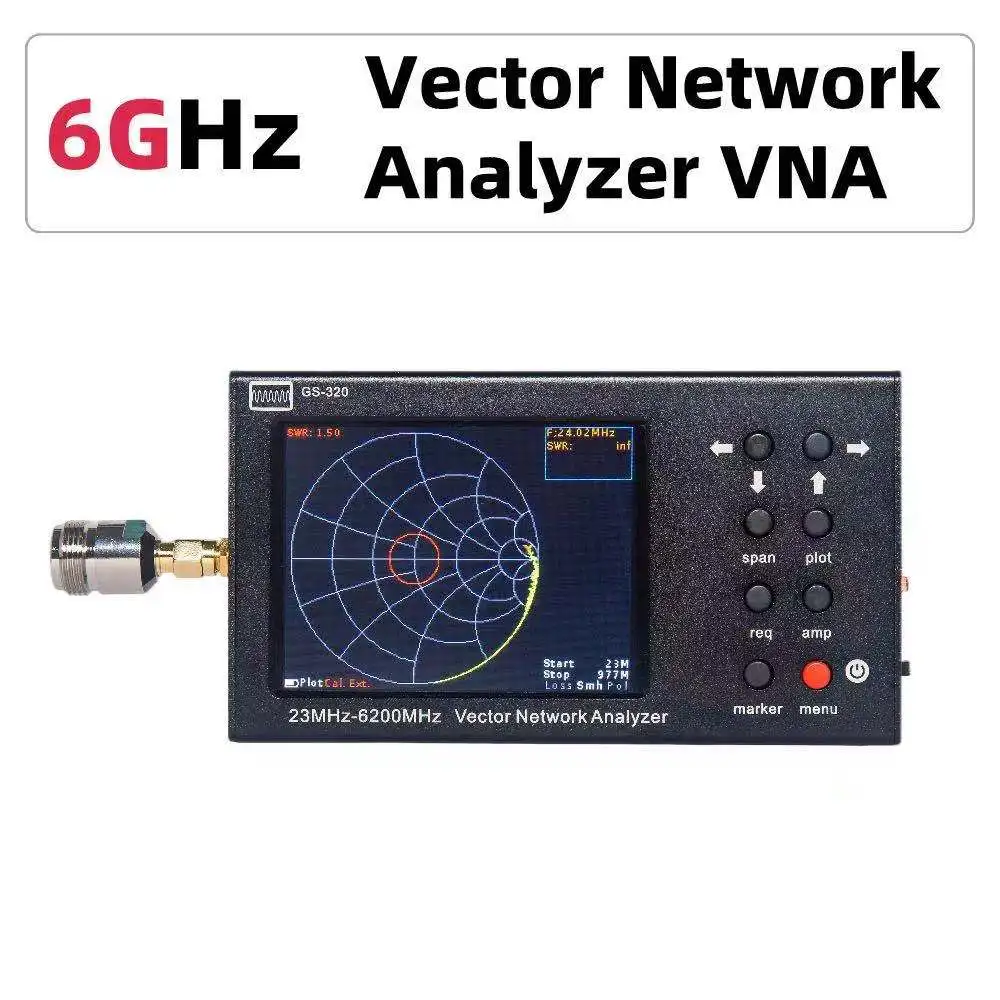

Описание:
GS-320 портативный векторный сетевой анализатор VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и т. д.).
Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, амплитуды, фазы, потери и расстояния до точки повреждения кабеля.

Представление о производительности:
GS-320 изготовлен из прочного алюминиевого корпуса и принимает форму подвижного автоматического инструмента. Из-за легкого веса, компактной структуры и низкого энергопотребления, он может непосредственно измерять объект, который нужно измерить. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникацией, установкой и обслуживанием антенн и усилением сотовой связи. С ним сервисные центры и обслуживающий персонал могут выполнять RF анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радио-энтузиастов, образовательных учреждений и лабораторий.

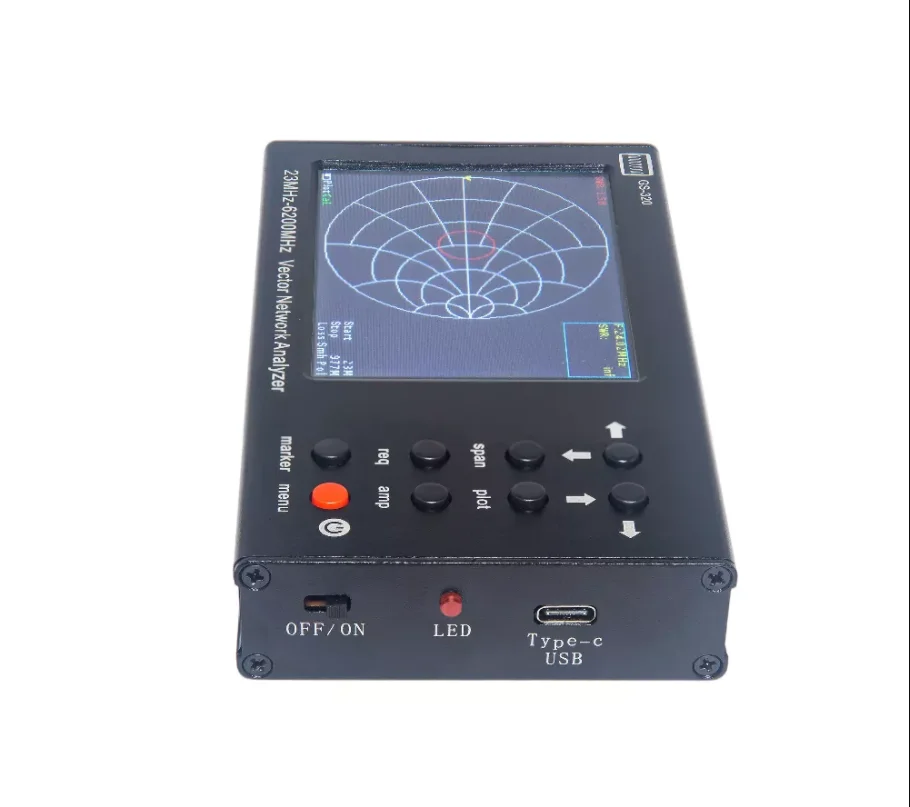

Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран, который может отображать результаты измерений и управлять устройством. Например, вы можете использовать инструмент для выполнения следующих операций:
-Используйте таблицу Smith для соответствия сопротивления
-Измерьте соотношение стоящей волны
-Измерьте затухание в кабеле
-Измерение неисправностей кабеля или неправильных расстояний

Преимущества:
-3,2 "цветной сенсорный экран, можно быстро настроить сканирования параметры и показать результаты измерений
-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц
-Скорость сканирования до 1000 точек/сек
-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот
-Возможность отображения до четырех независимых маркеров на всех диаграммах, так что измеренные параметры могут быть точно оценены
-Отображение практически всех возможных описаний коэффициента отражения
-Измерьте неисправность кабеля и расстояние потери
-Поддержка хост-компьютера, может управляться через интерфейс ПК (свяжитесь с нами для программного обеспечения хост-компьютера)
-Светильник вес, маленький размер; Вес: 300 г, размер продукта: 145 × 72 × 24 мм
-Встроенный аккумулятор может обеспечить до 4 часов работы от батареи
-Питание устройства от планшета или смартфона через usb-кабель типа C. Батареи, которые не разряжаются во времени, не остановят рабочий процесс

Характеристики:
-Диапазон рабочих частот: 23-6200 МГц
-Разрешение частоты: 10 кГц
-Максимальное количество точек сканирования: 1000
-Скорость сканирования: 1000 точек/сек
-Направление моста, без корректировки во всем диапазоне: > 12 дБ
-Эффективная направленность (после полной калибровки одного порта) (примечание 1): > 50 дБ
-Отношение стоящей волны на входе: <2
-Точность измерения фазы (примечание 1): > 1,50
Амплитуда точность измерений (примечание 1): > 0,25 дБ
-Определить разрешение расстояния до точки неисправности (примечание 2): (C x VF) / 2S m
-Максимальная длина измерительного кабеля (примечание 3): 3000 м (VF = 1)
-Максимальное входное напряжение постоянного тока: 25 в
-Отображение диаграммы: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; VSWR, расстояние повреждения; Потеря кабеля
-Диапазон рабочих температур: от 0 до + 40 ℃
-Диагональ экрана: 3,2"
-Тип экрана: резистивный
-Разрешение экрана: 320х240
-Емкость аккумулятора: 4000 мАч
-Время работы от аккумулятора (примечание 4): ~ 4 часа
-Время зарядки аккумулятора: ~ 6 часов
-Габаритные Размеры (ДхШхВ): 145x72x24мм
-Вес: 0,48 кг

Примечание:
1. Прогрейте устройство не менее пяти минут и выполните измерения после завершения (короткого замыкания, отключения, нагрузки) калибровки одного порта. Изменение температуры окружающей среды от калибровки до измерения не должно превышать ± 3 °C.
2. Где скорость C-это светильник m / s; VF-это фактор скорости (отношение скорости распространения электромагнитных волн в кабеле к скорости распространения электромагнитных волн в вакууме), стоит 0,1 до 1 согласно кабель; S-это диапазон частот сканирования в задаче частоты (Гц).
3. Это зависит от затухания кабеля, который является пределом, отображаемым.
4. После полной зарядки добавьте 20 ± 5 °C к температуре окружающей среды. Устройство было откалибровано фабрикой, и разъем устройства используется в качестве справочной информации. Если вы планируете использовать кабельные сборки, адаптеры и т. Д. Для измерения, вам нужно повторно использовать. Для этого, пожалуйста, используйте Набор для калибровки 50 Ом SOL (S-короткое замыкание, o-открытая цепь, l-нагрузка). Калибровочные наборы SOL наиболее часто встречаются в N-type и SMA-type форм-факторах. Для справки о запланированной калибровке выберите размер контура, соответствующий типу соединителя.

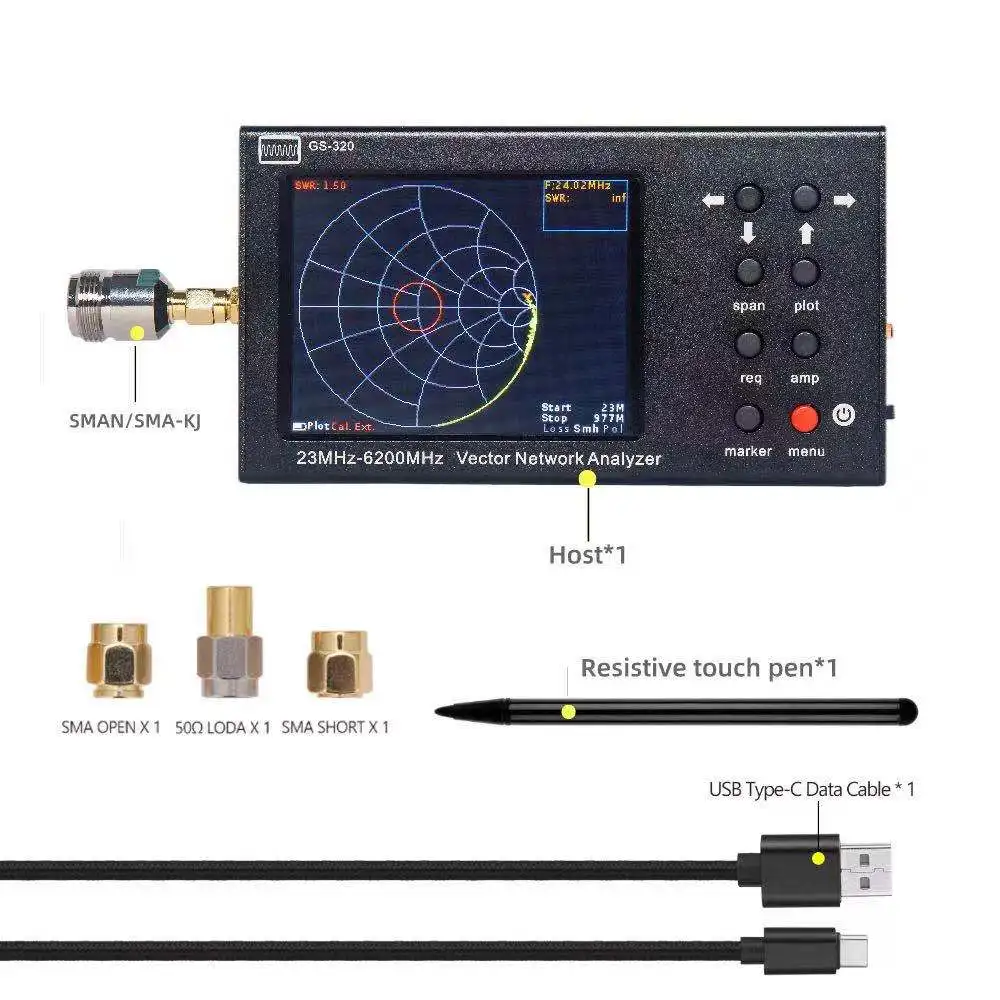

Посылка включает в себя:
-1 хост векторного сетевого анализатора
-1 x переходник разъема N Female To SMA Male
-1 резистивная сенсорная ручка
-1 x SMA OPEN
-Нагрузка 50 Ом-1 шт.
-1 SMA короткий
