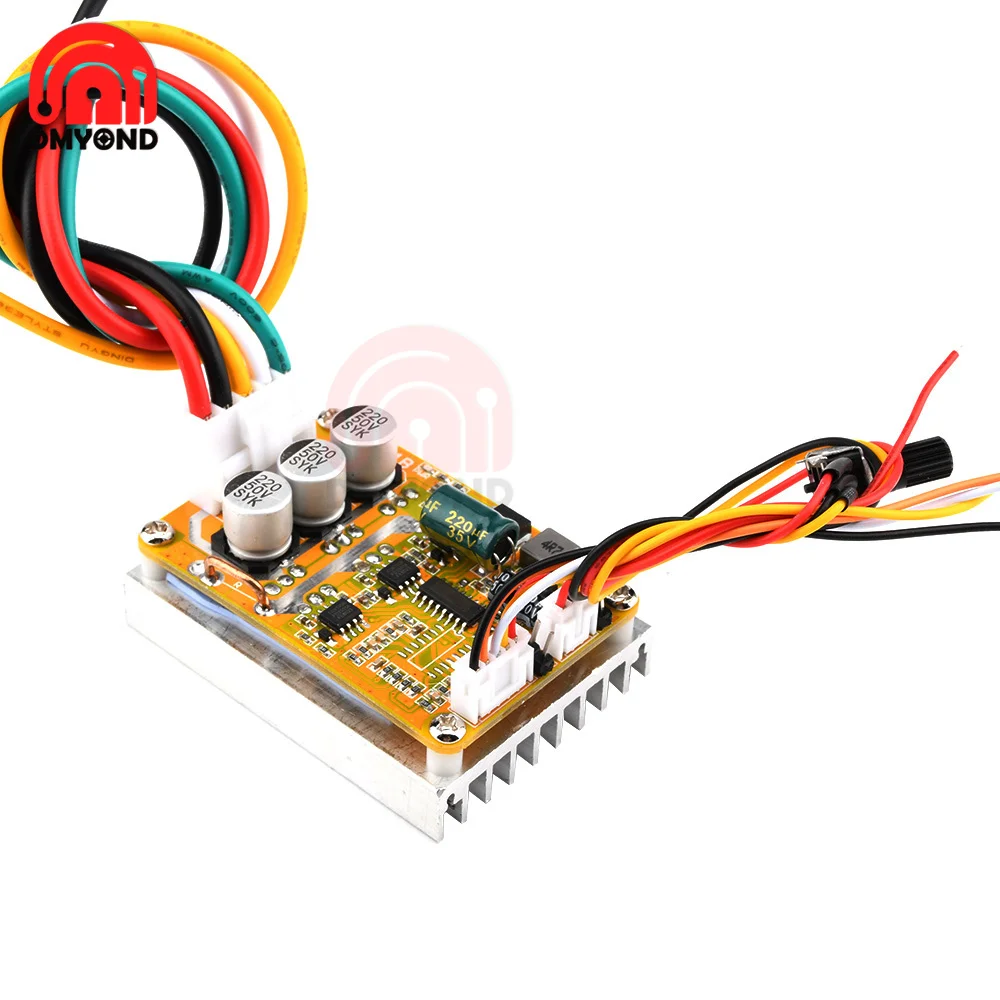

Трехфазный бесщеточный (с Холла) контроллер двигателя BLDC датчик драйвер DC5V-35V 15A

Трехфазный бесщеточный (с Холла) контроллер двигателя BLDC датчик драйвер DC5V-35V 15A

DC 5V-35V 15A 350W трехфазный DC бесщеточный с контроллером Холла Бесщеточный двигатель

Введение продукта:

BLDC широкое напряжение 5-35 В Высокая мощность 350 Вт DC трехфазный бесщеточный с контроллером зала, новый PLC 0-5V Аналоговый контроль количества контроль скорости и управление вперед и назад ШИМ контроль рабочего цикла контроль скорости, продукт подходит для электрического угла 120 DC бесщеточный с мотором Холла

Меры предосторожности

1. Нет предохранителя в цепи питания на материнской плате. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже в течение 2 секунд)

2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только происходит короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, проверьте устройство в первый раз. Пожалуйста, используйте небольшой ток и низковольтный тест. После ОК, примените высокий ток и высокое напряжение. Так как это модуль голой платы, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено прикасаться к частям платы с сильным напряжением.

3. Не подключайте двигатель, который, очевидно, несовместим с напряжением, током и мощностью модуля привода или очень отличается, чтобы избежать необъяснимых повреждений

4. Двигатель не может запускаться нормально или его трудно запустить (иногда он должен вручную повернуть двигатель для запуска), и фаза проводки может быть неправильной. Пожалуйста, немедленно отключите питание, в противном случае, легко повредить привод мгновенно

Советы:

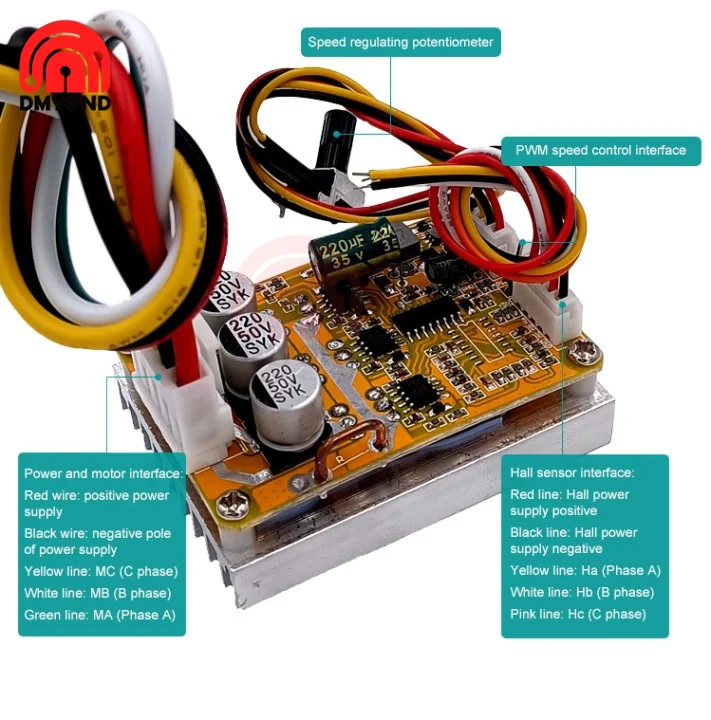

После получения товаров на бесщеточном двигателе, как правило, есть 5 кабелей холла. Два из них-силовые кабели Холла и три-сигнальные кабели холла. Пожалуйста, выделите их, особенно кабели питания. Порядок трех сигнальных проводов холла, подключенных к приводной плате, должен соответствовать заказу трехфазных проводов на приводной плате двигателя для нормальной работы. Если вы не знаете определения проводов холла, вы можете использовать низкое напряжение и низкий ток при включении питания в первый раз. Отладка, медленно изменяя порядок проводов Холла несколько раз, пока он не работает нормально, не отлаживайте с высоким током и высоким напряжением. Если провода Холла не подключены в правильном порядке, проверьте устройство высоким напряжением и высоким током, что может повредить трубку MOS. Если три сигнальных провода Холла подключены правильно, двигатель работает шелковисто гладко, и низкоскоростной Запуск стабильный и крутящий момент большой; Если три сигнальных провода Холла не подключены, они имеют следующие характеристики: 1. Двигатель не может запускаться нормально или трудно начать (Иногда требуется вручную повернуть двигатель для запуска) 2. Двигатель начинает разжигаться слабо, и есть шум, и силовая трубка нагревается серьезно.

Посылка включает в себя:

Драйвер Холла X1
