16-канальное сетевое реле управления ENC28J60 28J60 W5100 RJ45 переключатель Интернетом

16-канальное сетевое реле управления ENC28J60 28J60 W5100 RJ45 переключатель Интернетом

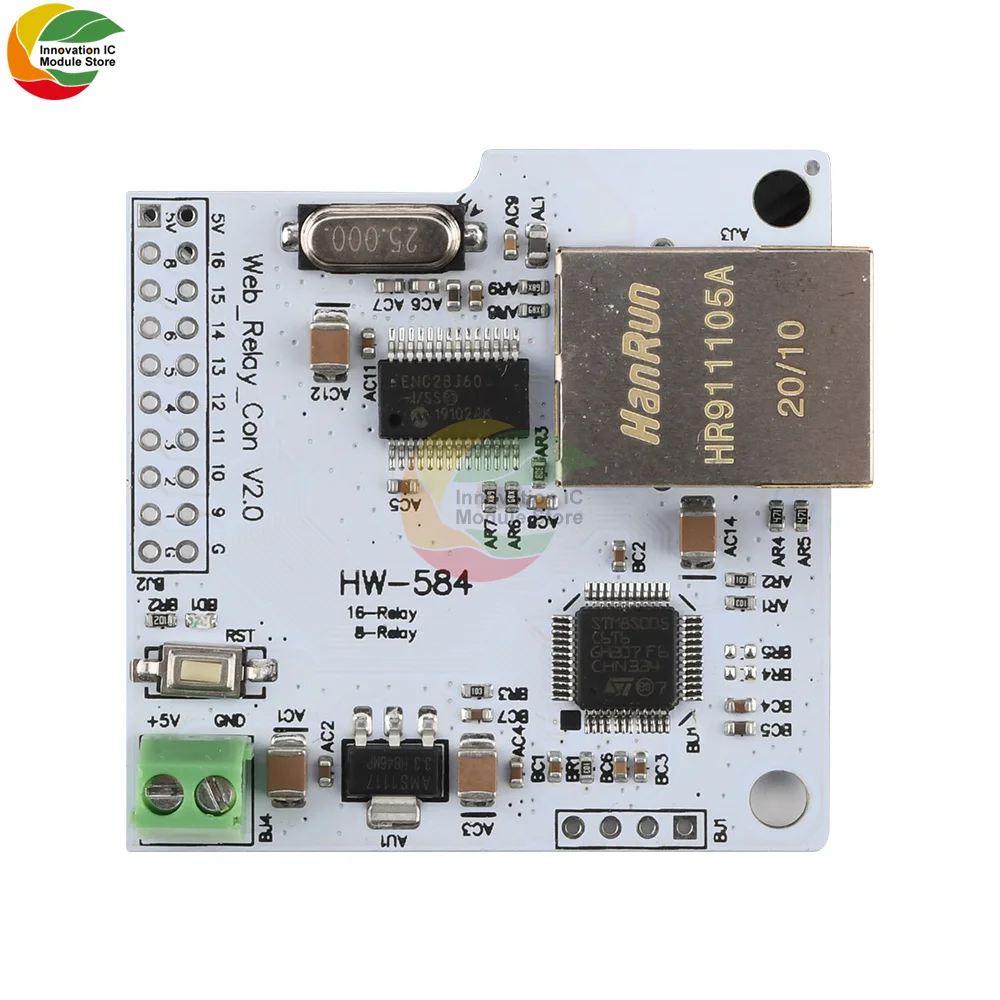

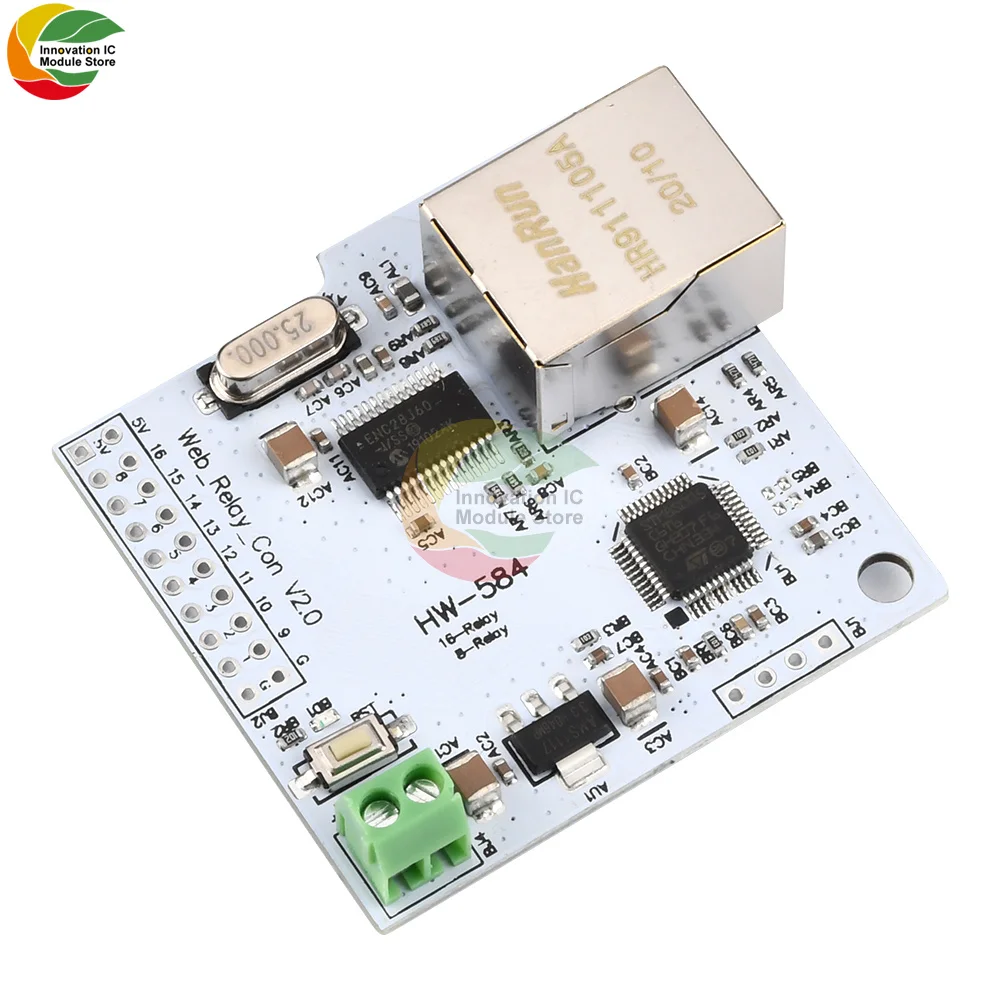

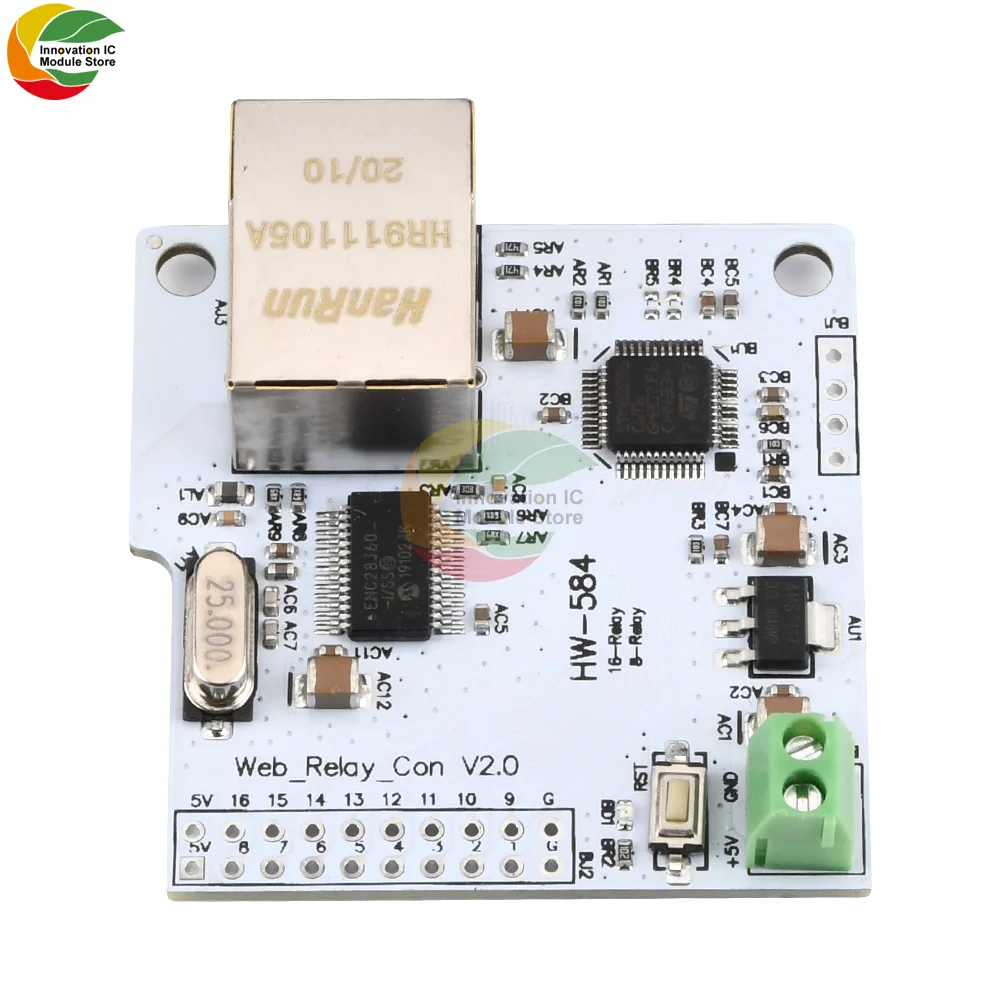

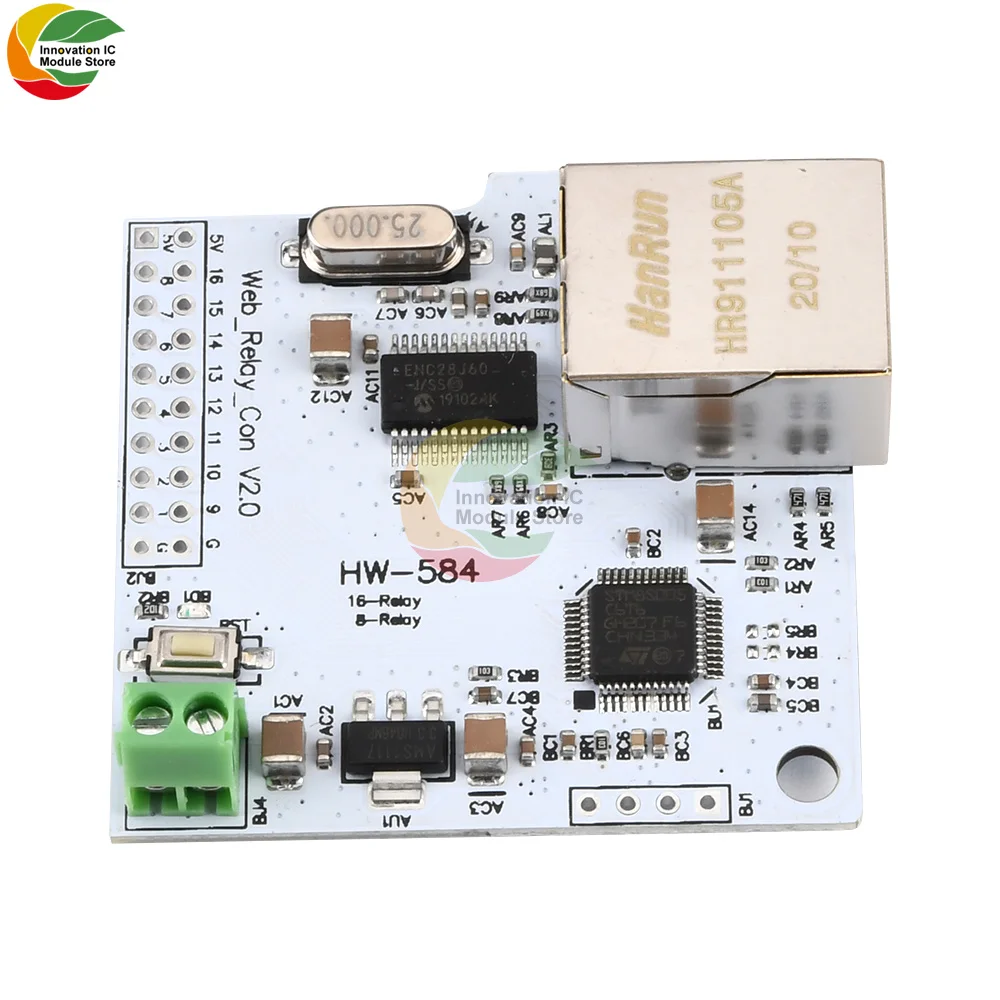

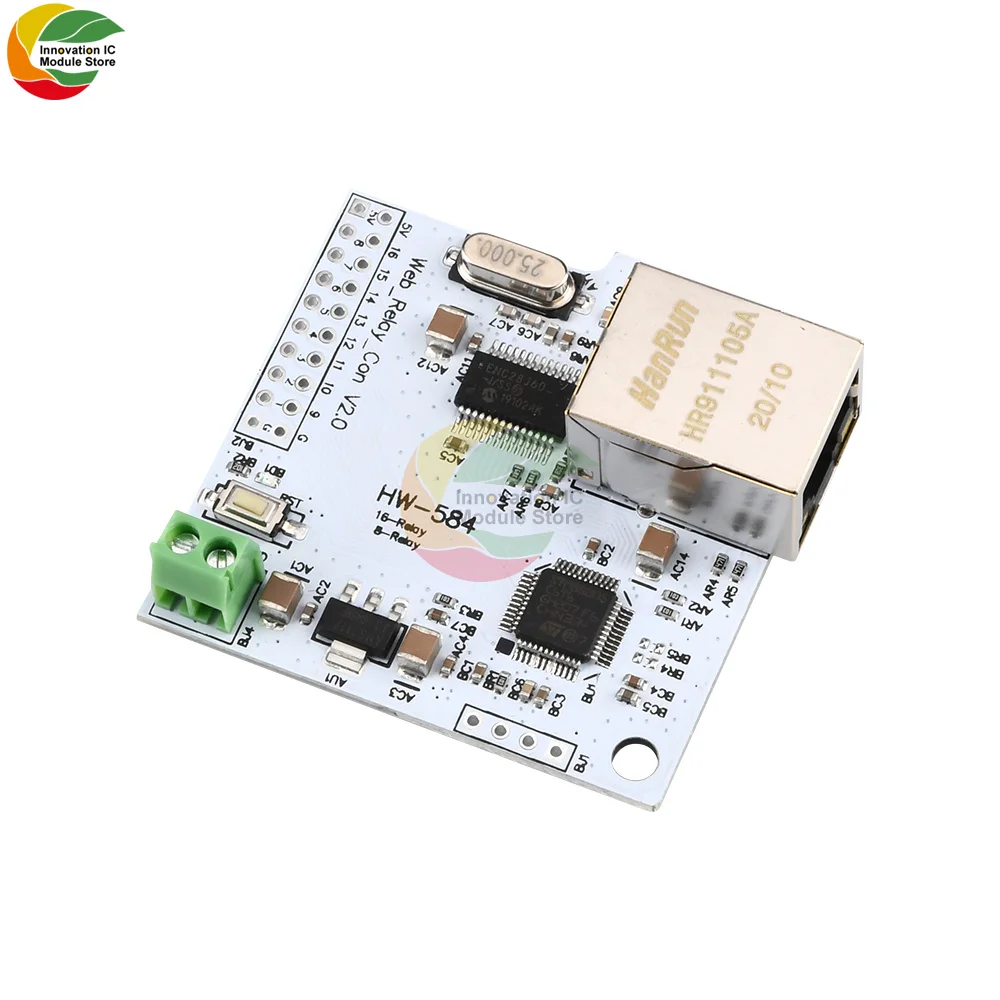

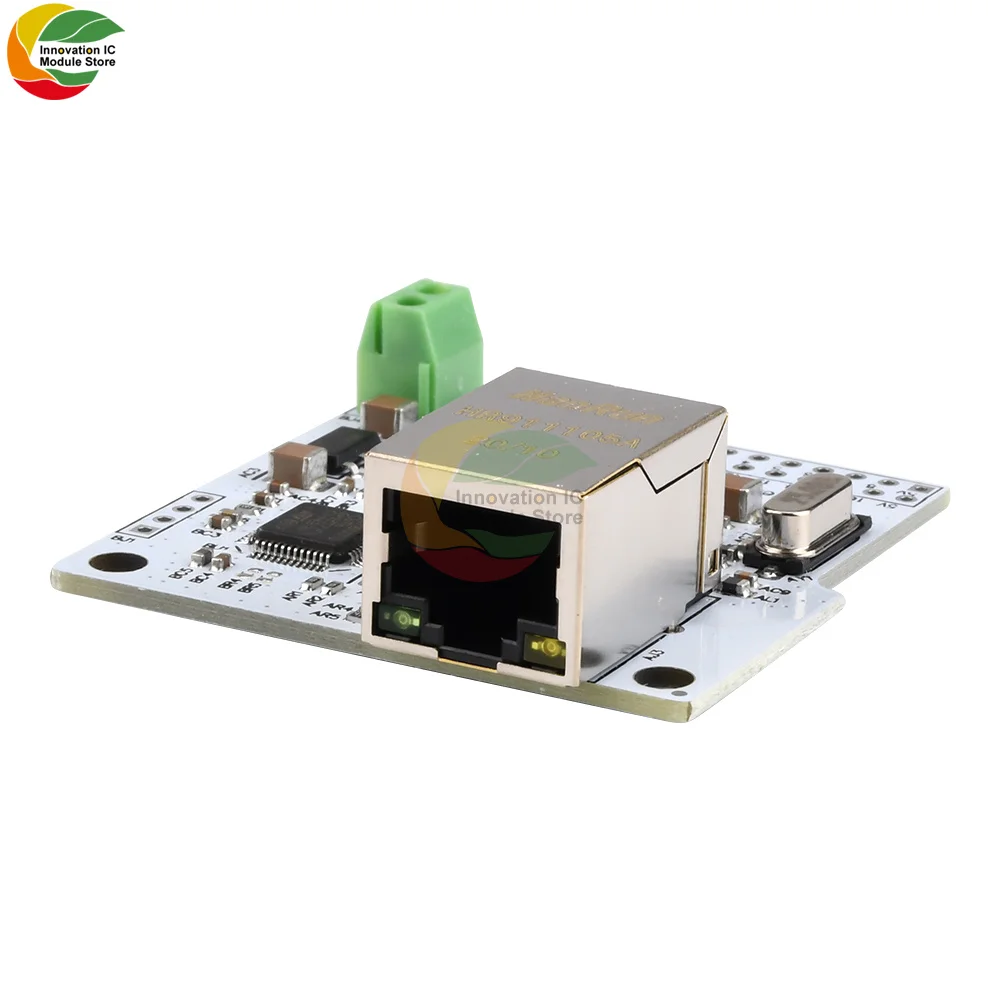

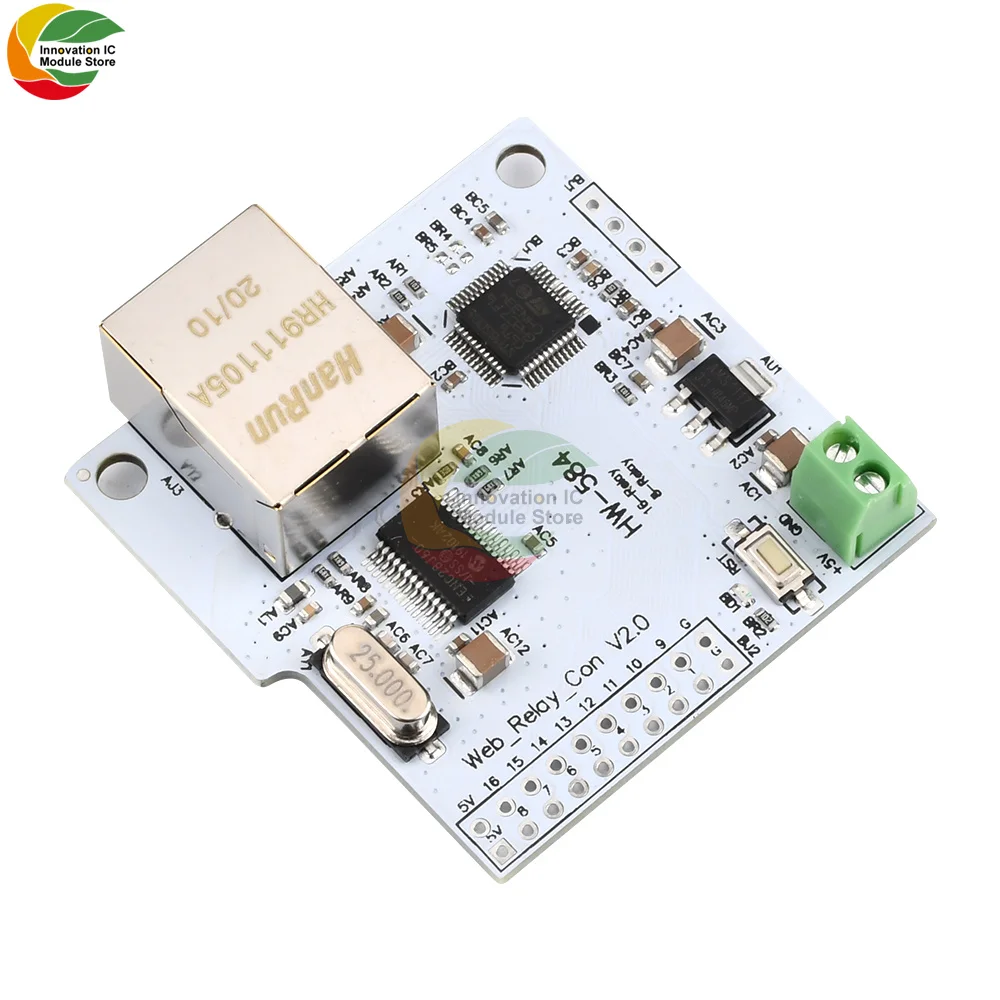

ENC28J60 16-битный модуль сетевого контроллера для умного дома с 16-битным релейным модулем

Описание товара:

16-канальный сетевой модуль является сетевой модуль управления реле на основе 32-битные системы, которые можно использовать в Интернет или Внутренний Маршрутизатор для того чтобы контролировать триггерный релейный модуль, чтобы полностью дистанционно управлять электрическим переключателем и достичь цели централизованного управления питанием. Он может быть установлен непосредственно через IE браузер и элементы управления.

Применение:

Домашнее украшение, отель, торговый центр завод, кафе, управление таймером караоке, повседневный офис, мониторинг магазинов, физическая сеть, промышленное контрольное оборудование, контроль мощности, без присмотра, подземный трубопровод, горное оборудование, судовой, авиационной станции, интеллектуальное управление и централизованное управление.

Примечания:

При подключении высоковольтного блока питания, пожалуйста, обратите внимание на проводку, чтобы предотвратить повреждение оборудования, вызванное коротким замыканием!

Технические характеристики:

Внешнее напряжение питания: 5,5 V DC 2A max

2. Доступно: 16

3. Электронный Переключатель Жизни: 100000 раз

Рабочая температура: -30 ~ 85 ℃.

5. Размер: 47*48*20 мм

Иллюстрация:

1. Установите IP в интернет-свойствах

2. По умолчанию IP 192.168.1.4 порт: 30000

Откройте браузер и Введите http:/192.168.1.4/30000. Входной интерфейс управления

3. Управление реле HTTP команды:

Реле 1-8Bit команда:

http:/IP/Port/00: реле-01 OFF

http:/ip/port/01: реле-01 ON

http:/ip/port/02:relay-O2 OFF

http:/IP/Port/03: реле-02 ON

http:/IP/Port/04: реле-03 выключено

http:/IP/Port/05: реле-03 ON

http:/IP/Port/06: реле-04 OFF

http:/IP/Port/07: реле-04 ON

http:/IP/Port/08: реле-05 OFF

http:/IP/Port/09: реле-05 ON

http:/ip/port/10: реле-06 OFF

http:/ip/port/11: реле-06 ON

http:/ip/port/12: реле-07 OFF

http:/ip/port/13: реле-07 ON

http:/ip/port/14: реле-08 OFF

http:/IP/Port/15: реле-08 ON

Реле 9-16Bit команда:

http:/ip/port/16: реле 09 закрыто

http:/ip/port/17: реле-09 ON

http:/ip/port/18: реле-10 off

http:/ip/port/19: реле-10 ON

http:/ip/port/20: реле 11 закрыто

http:/ip/port/21: реле-11 ON

http:/ip/port/22: реле 12 закрыто

http:/ip/port/23: реле-12 ON

http:/ip/port/24: реле 13 закрыто

http:/ip/port/25: реле 13 ON

http:/ip/port/26: реле 14 закрыто

http:/ip/port/27: реле 14 ON

http:/ip/port/28: реле-15 выключено

http:/ip/port/29: реле-15 ON

http:/ip/port/30: реле 16 закрыто

http:/ip/port/31: реле 16 ON

Просмотр команды состояния багажника

http:/IP/Port/99:16 отзывы ACSII текущий статус ввода/вывода. MSB используется для первого бит, а LSB используется для 16-битного бит.

E.g: возвращение 1111000011110000 означает, что реле 1-4 включены, реле 5-8 выключены, реле 9-12 включены, и реле 13-16 выключены.

Изменить IP

http:/IP/Port/41: при модификации IP, реле 01 не может быть 0, реле-01 ~ 04 не может быть больше 255. Порт не может быть 0.

Сброс

При коротком нажатии кнопки светодиодный индикатор мигнет один раз.

Нажмите и удерживайте кнопку, не отпускайте, пока светодиодный индикатор не загорится. Затем отпустите кнопку и светодиодный индикатор выключится. Это говорит, что это заводской сброс. IP 192.168.1.4 и порт 30000

Посылка включает:

1 X W5100 сети Управление выключатель 5V Сетевой релейный модуль

1 X нагревательная панель

1X10pin
