Модуль поворотного энкодера на 360 градусов для платы разработки датчика кирпича

Модуль поворотного энкодера на 360 градусов для платы разработки датчика кирпича

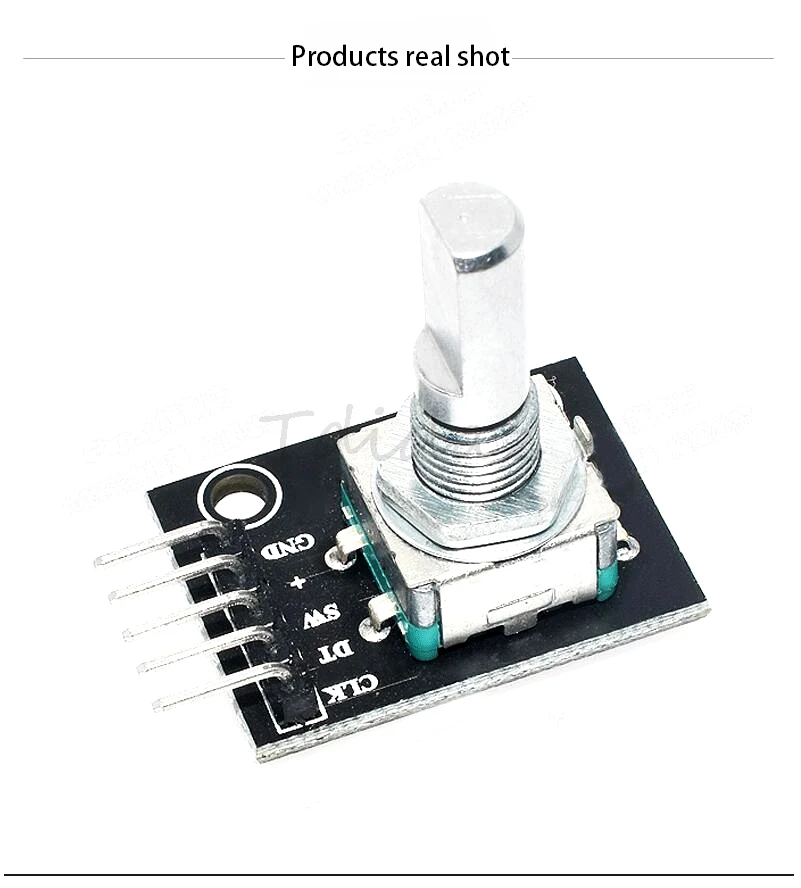

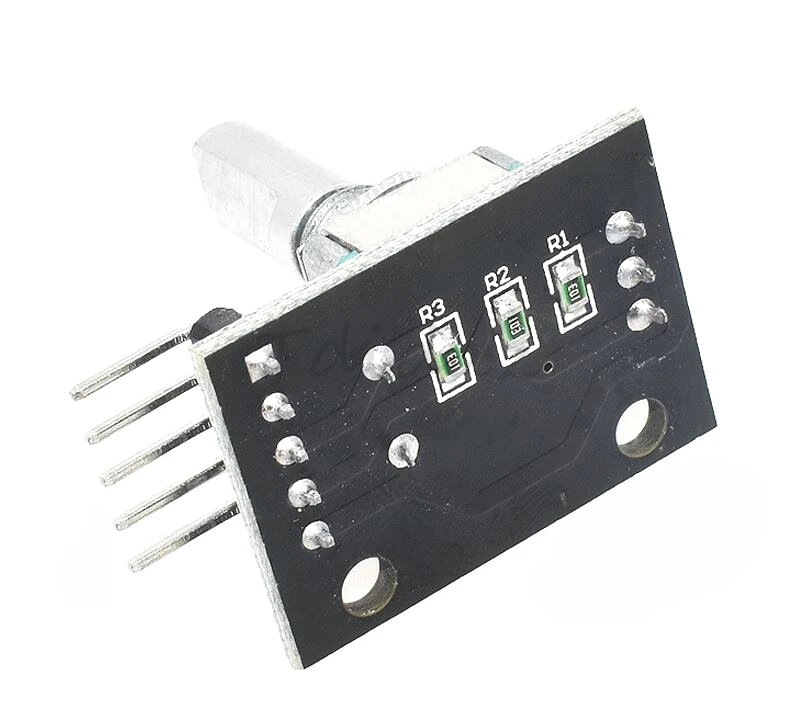

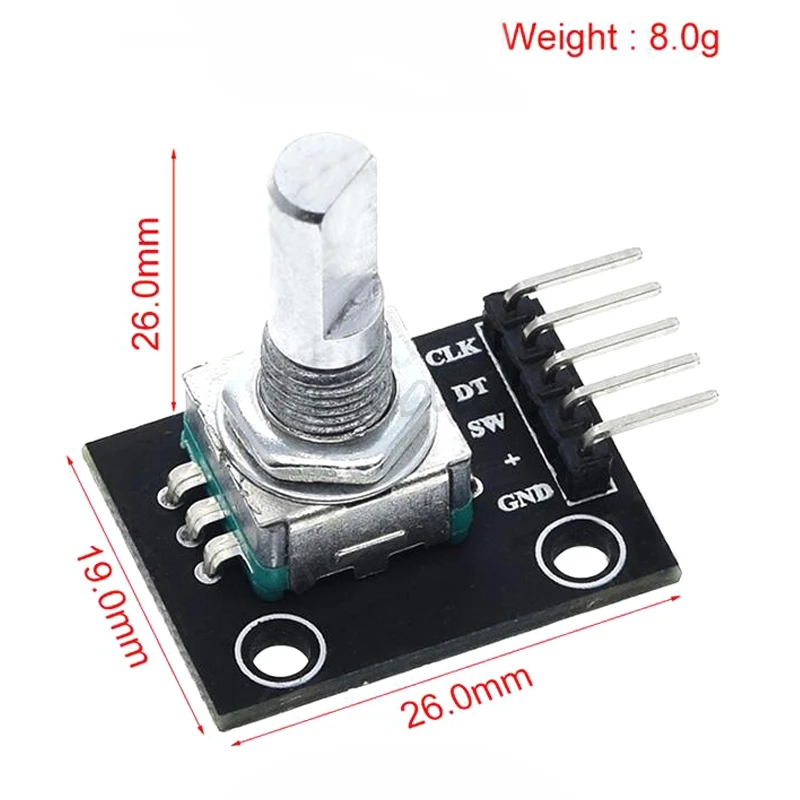

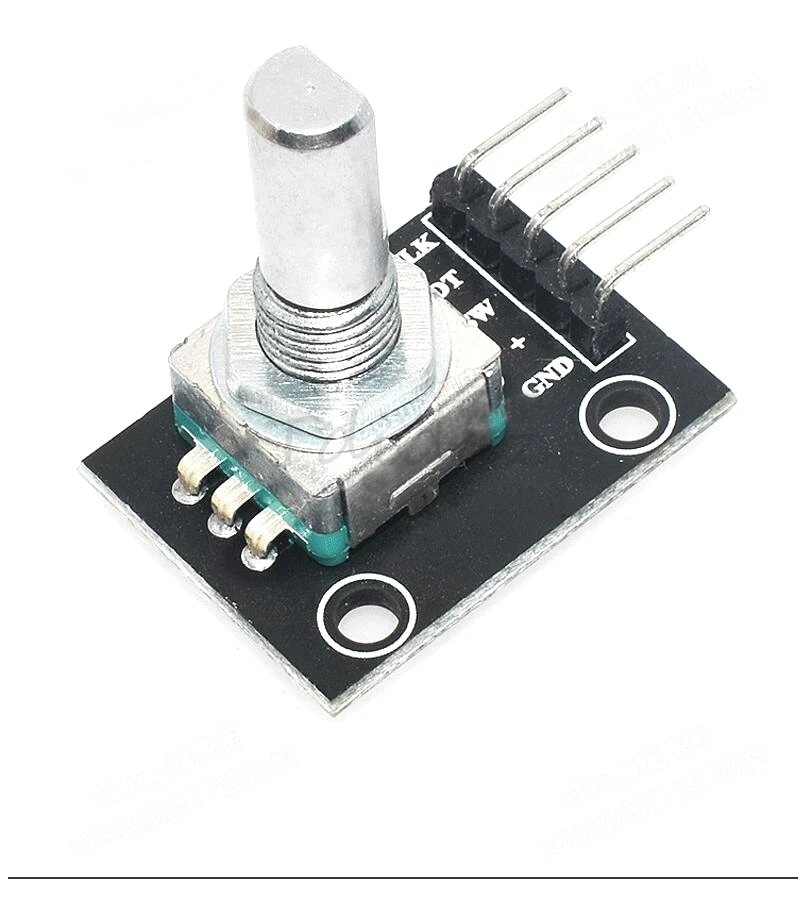

Модуль поворотного датчика

Рабочее напряжение: 5 В
Количество импульсов на оборот: 20
Вращающиеся кодеры могут подсчитывать количество импульсов, выдаваемых при прямом и обратном вращении через вращение. В отличие от потенциометра, количество вращений не ограничено. С помощью кнопок на поворотном энкодере его можно сбросить в исходное состояние, то есть отсчет от 0.

Принцип работы:

Инкрементный энкодер-это поворотный датчик, который преобразует вращательное смещение в серию цифровых импульсных сигналов. Эти импульсы используются для контроля углового смещения. Преобразование углового смещения в энкодере Eltra осуществляется по принципу фотоэлектрического сканирования. Система чтения основана на вращении радиального индексного диска (кодового диска), состоящего из переменных светопередающих окон и непрозрачных окон, И одновременно облучается вертикально инфракрасным источником светильник проецирует изображение кодового диска на поверхность приемника. Ресивер покрыт слоем дифракционной решетки, имеющей ту же ширину окна, что и кодовый диск. Задача приемника-почувствовать изменения, вызванные вращением диска, а затем преобразовать изменения светильник в соответствующие электрические изменения. Затем заставьте сигнал низкого уровня подниматься на более высокий уровень и производить квадратный импульс без каких-либо помех, который должен быть обработан электронными цепями. Система чтения обычно использует дифференциальный метод, то есть для улучшения качества и стабильности выходного сигнала сравниваются два различных сигнала с одной и той же формой волн, но фазовая разница в 180 °. Показания формируются на основе разницы между двумя сигналами, тем самым устраняя помехи.
