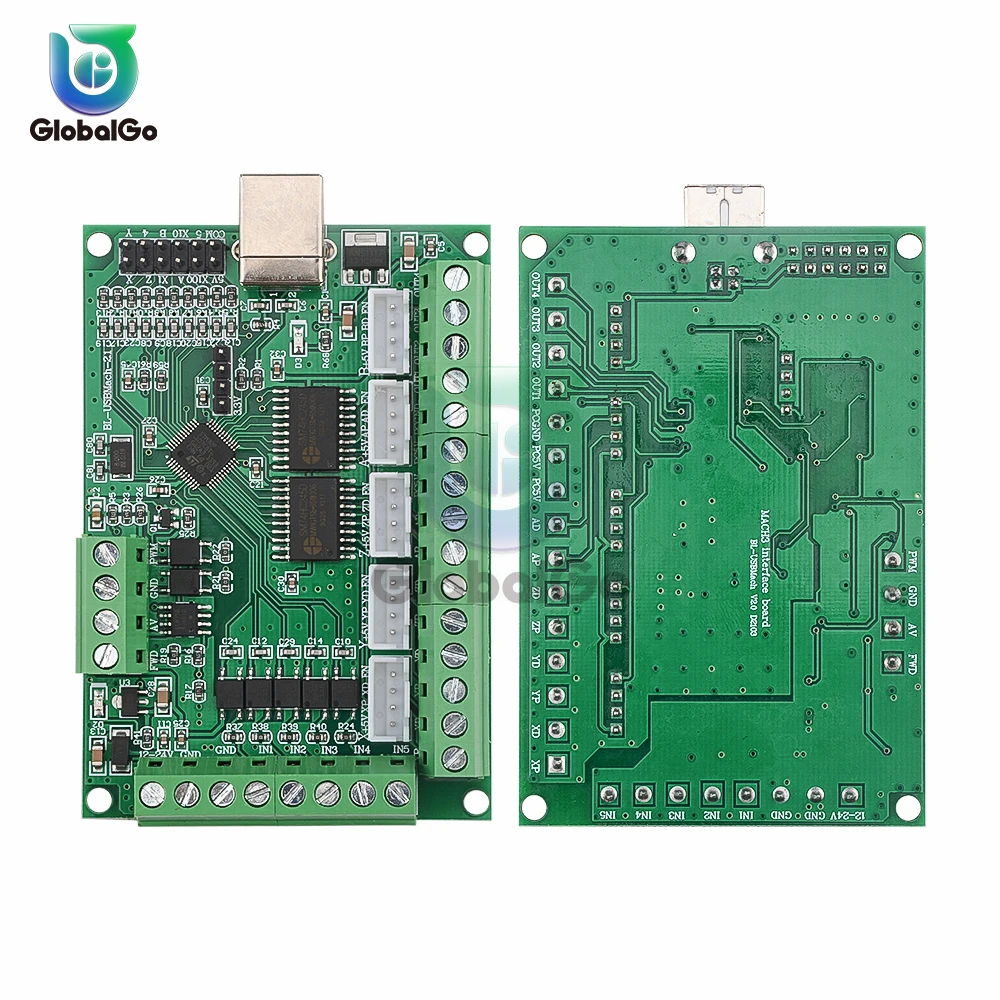

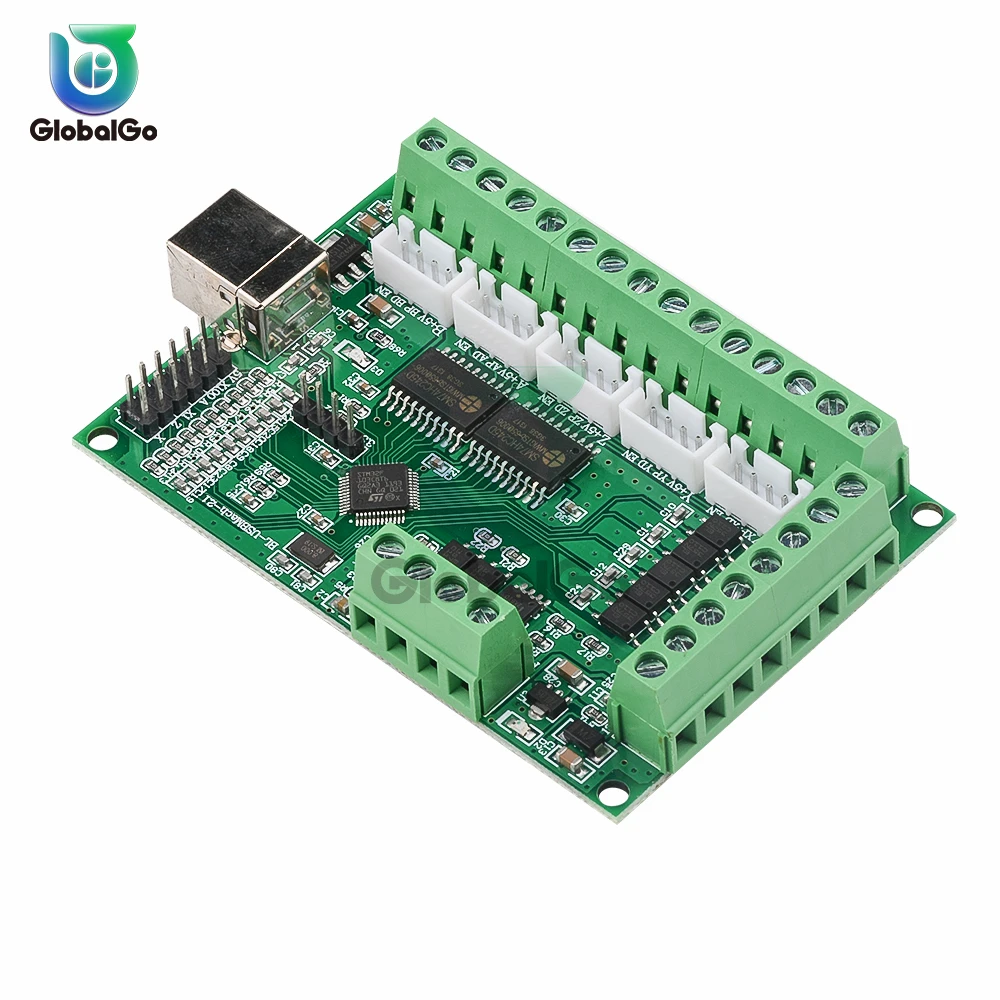

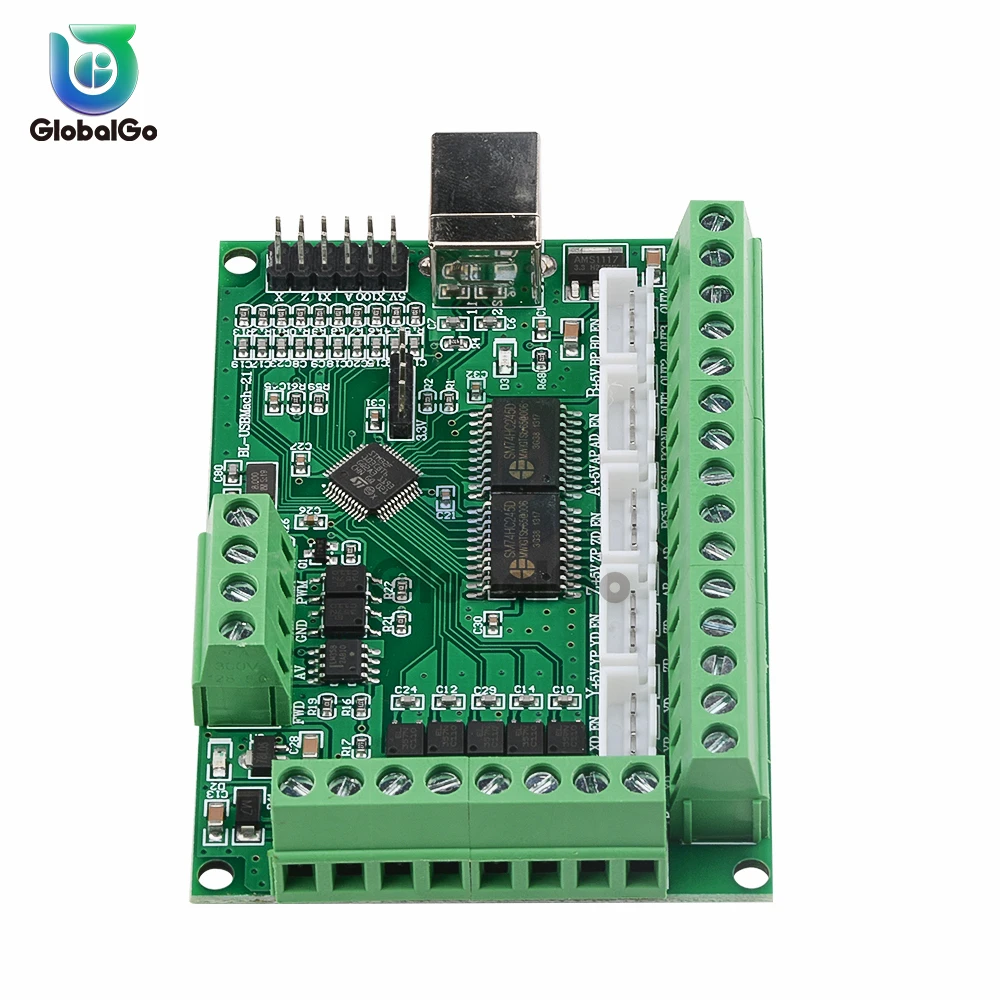

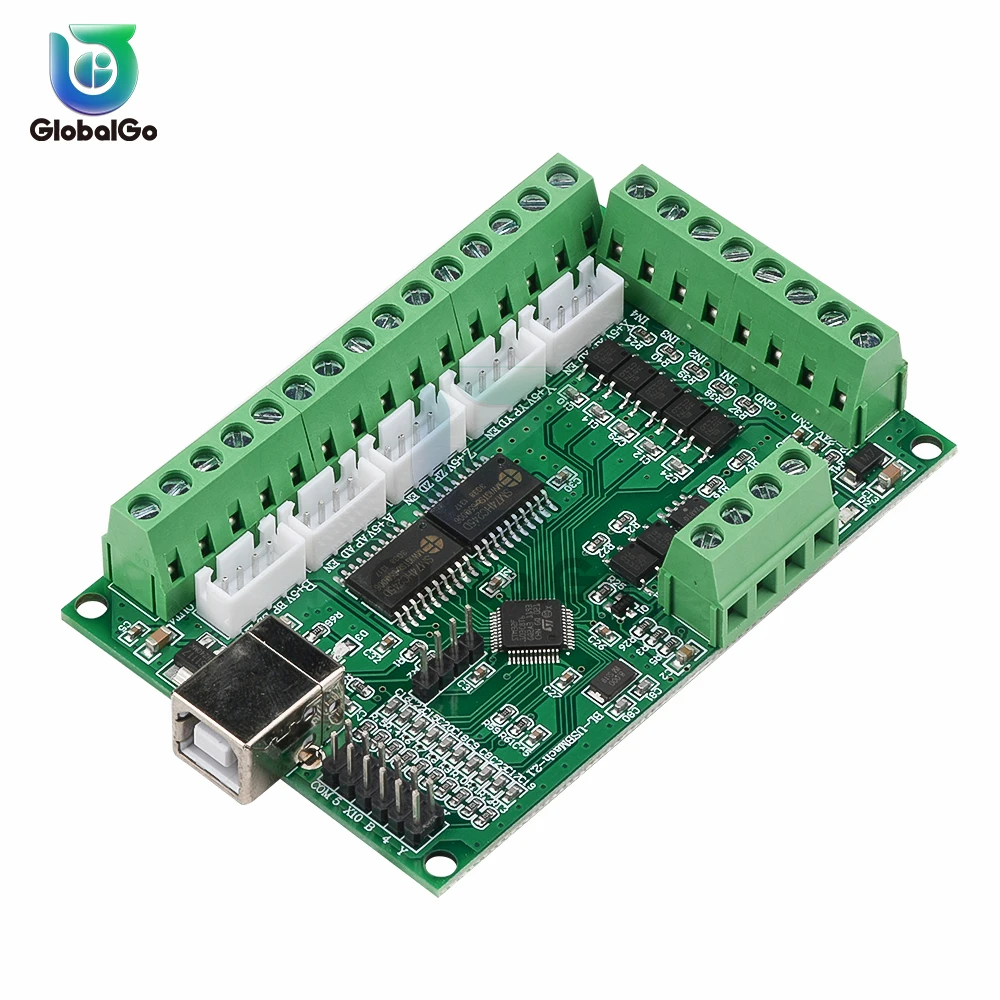

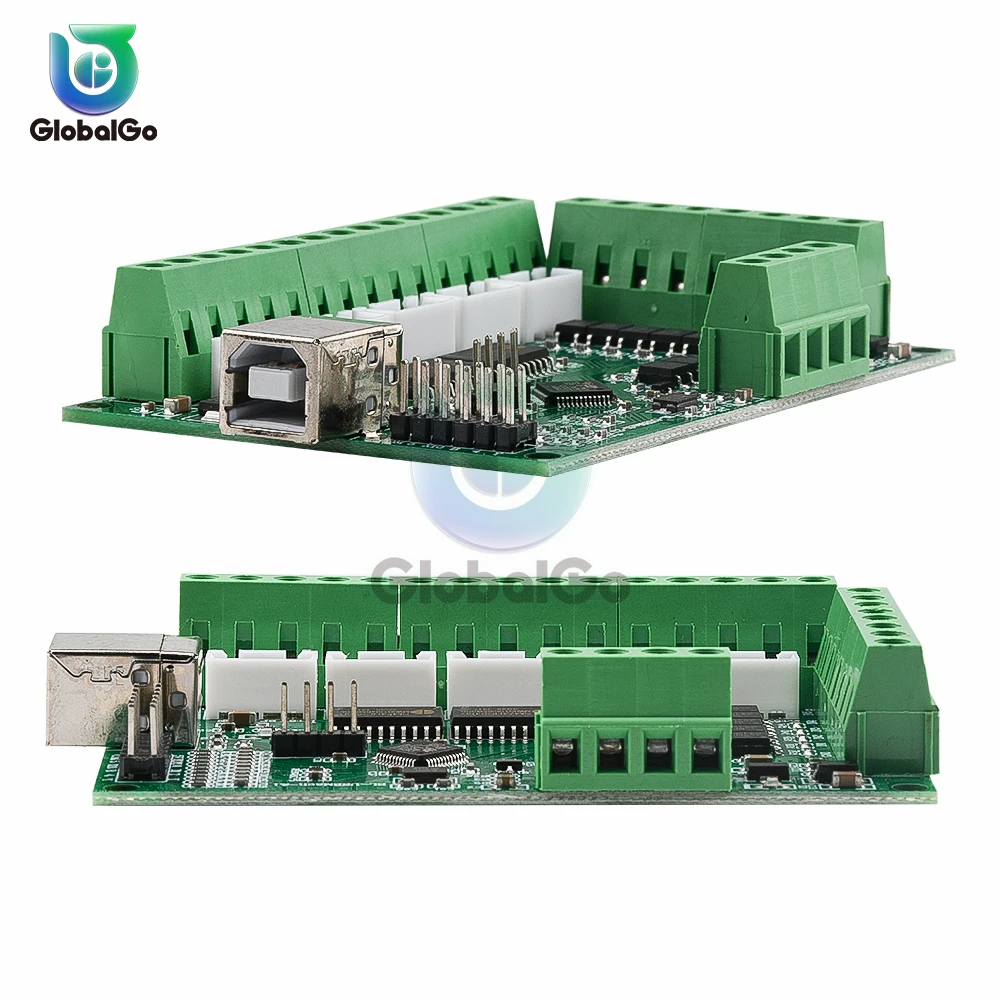

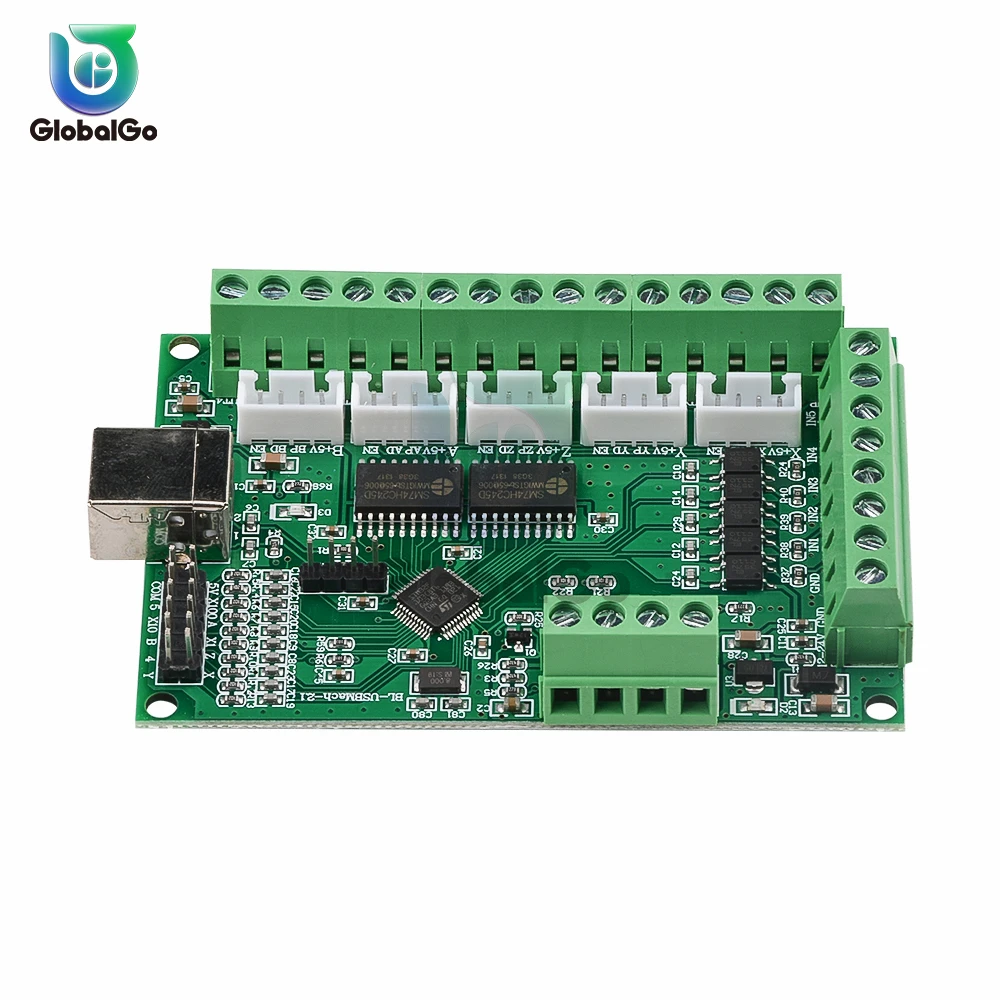

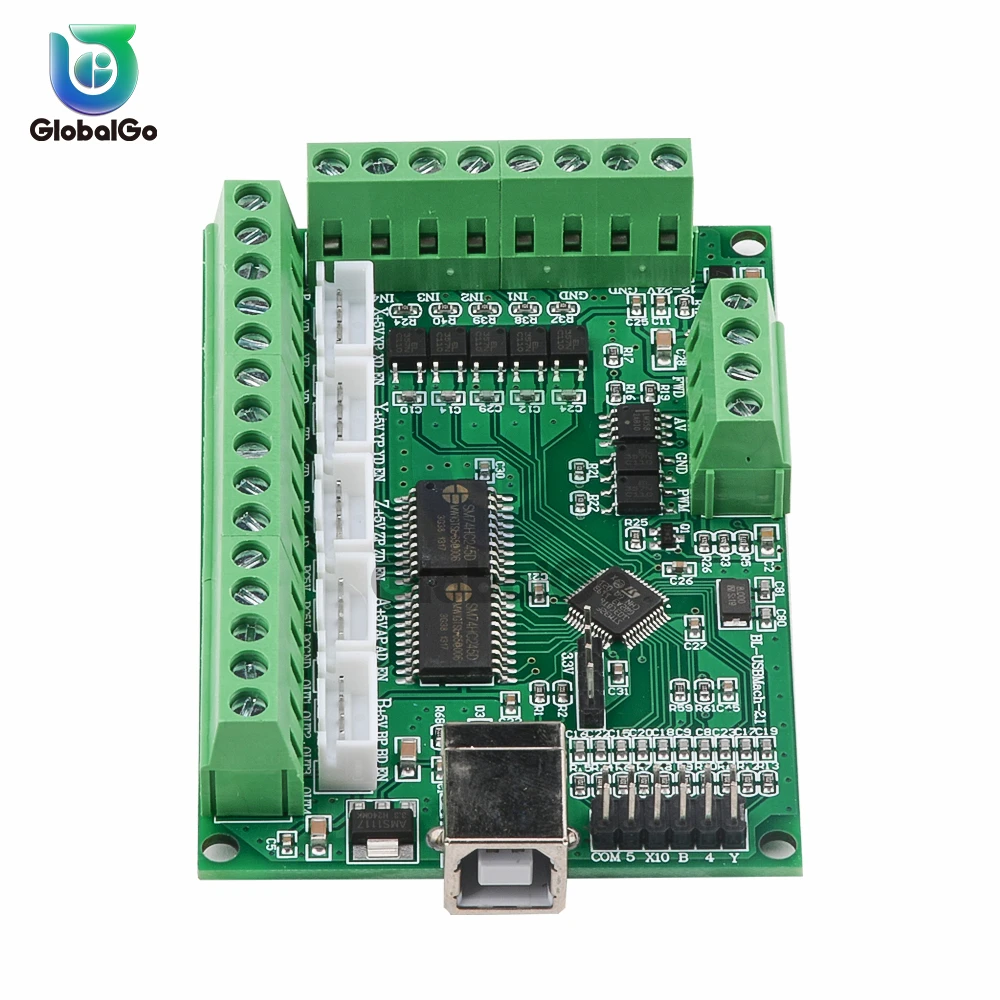

Пятиосевой гравировальный станок контроллер привода материнской платы шаговый

Пятиосевой гравировальный станок контроллер привода материнской платы шаговый

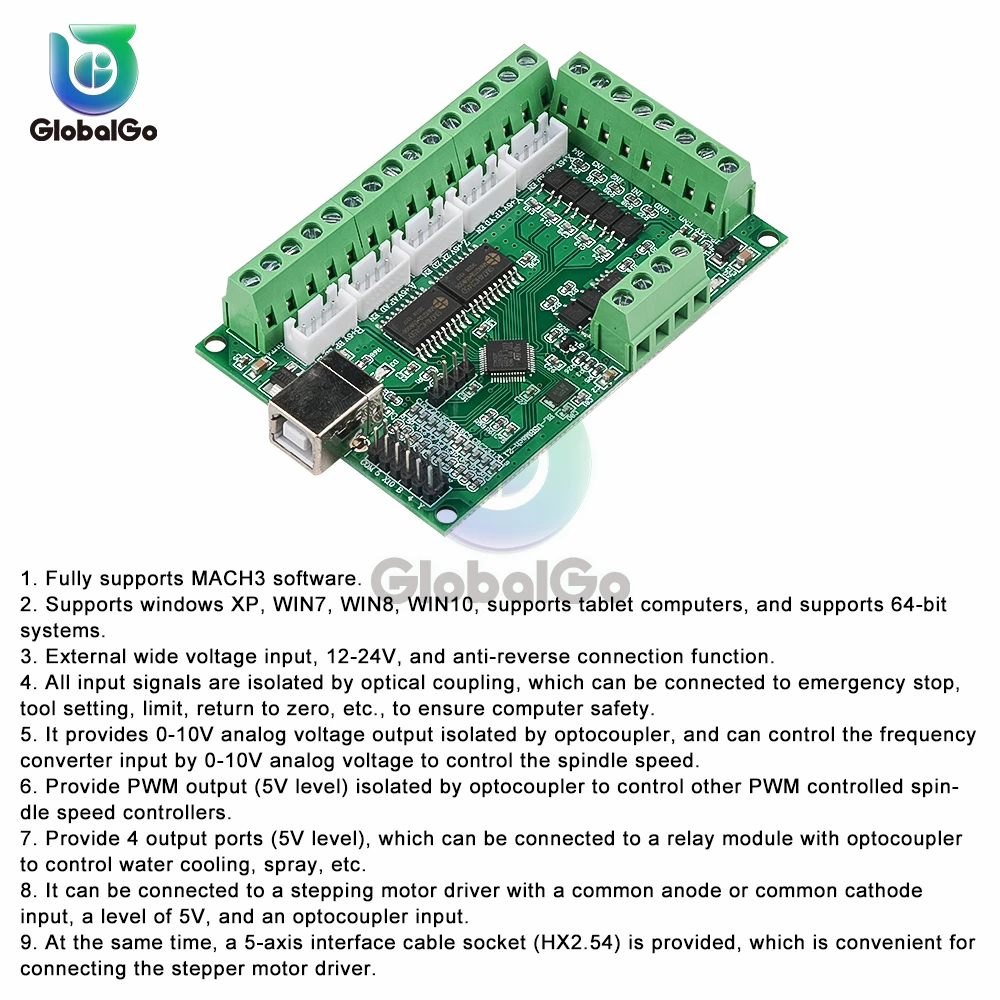

Введение продукта:

1. Полностью поддерживает программное обеспечение MACH3.

2. Поддерживает windows XP, WIN7, WIN8, WIN10, поддерживает планшетных компьютеров, а также поддерживает 64 бит системы.

3. Внешний широкий вход напряжения, 12-24 В и функция обратного соединения.

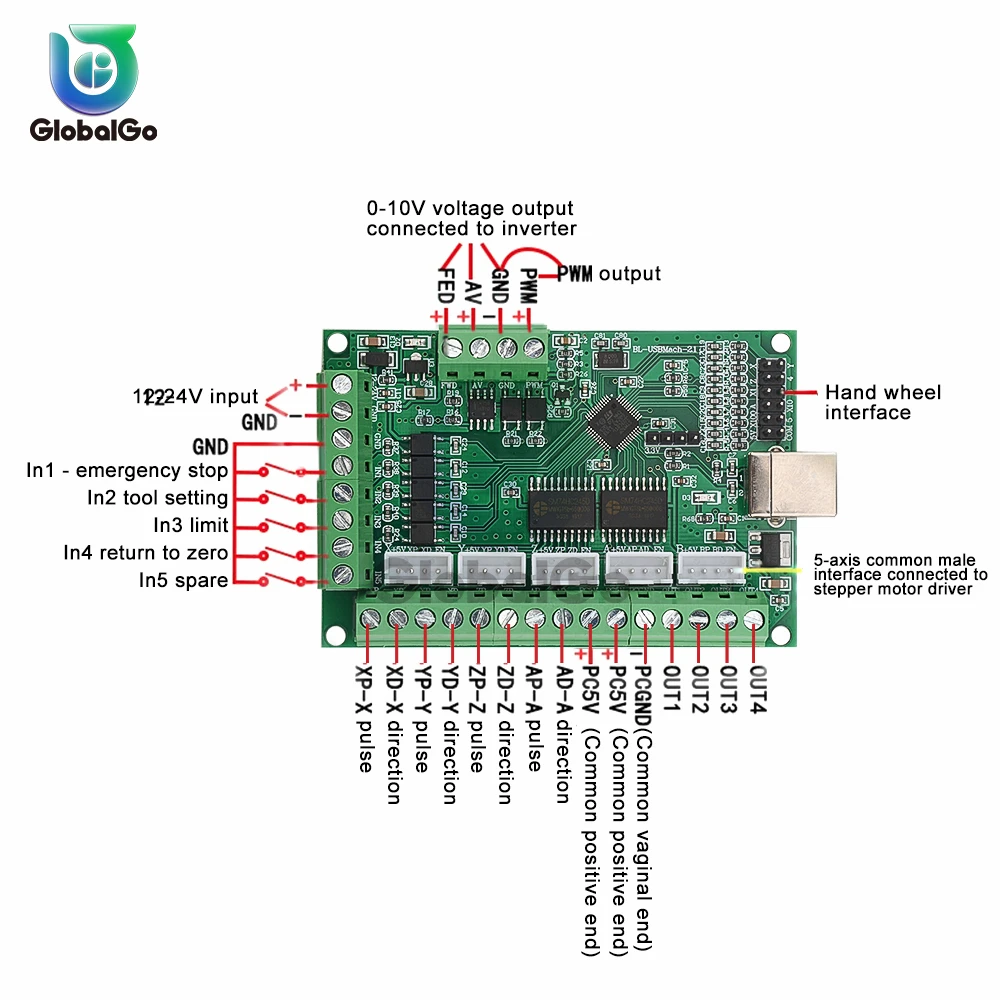

4. Все входные сигналы изолированы оптическим соединением, которое может быть подключено к аварийной остановке, настройке инструмента, ограничению, возврату к нулю и т. д., чтобы обеспечить безопасность компьютера.

5. Он обеспечивает аналоговый выход напряжения 0-10 В, изолированный оптопаркером, и может управлять входом преобразователя частоты от 0-10 В аналогового напряжения для управления скоростью вращения шпинделя. В

6. Обеспечивает выход ШИМ (уровень 5 В), изолированный оптопаркером для управления другим ШИМ-управляемый контроллером скорости шпинделя. Для

7. Обеспечьте 4 выходных порта (уровень 5 В), которые могут быть подключены к релейному модулю с оптомуфтой для управления водяным охлаждением, распылением и т. д.

8. Он может быть подключен к шаговому драйверу с общим анодом или общим катодным входом, уровнем 5 В и входом оптопары.

9. В то же время, 5-осевой интерфейсный кабель разъем (HX2.54) предоставляется, что удобно для подключения драйвер шагового двигателя.

Инвертор обычно должен быть установлен:

1. Установите инвертор на внешний терминал.

2. Установите режим управления частотой инвертора на аналоговый (0-10 В) входной контроль.

Быстро проверьте, был ли установлен Инвертор:

1. Инвертор не должен быть подключен к интерфейсной плате.

2. Короткого замыкания FWD и COM инвертора, и короткого замыкания 10 в и VI инвертора. Подключите шпиндель. (Конечно, лучше подключить потенциометр к 10V, VI и GND инвертора в соответствии с фигурой).

3. Включение питания, если инвертор может работать с максимальной скоростью и шпиндель вращается нормально, это в основном означает, что установка правильная. (Если используется потенциометр, скорость регулируется).

4. Таким образом, вы можете подключиться к интерфейсной плате Согласно вышеуказанному методу

Примечание:Как правило, инвертор имеет несколько методов управления, поэтому, как правило, необходимо установить его для запуска. В основном невозможно провести провод без настройки, поэтому необходимо проверить руководство по эксплуатации инвертора и настроить его!

Посылка включает в себя:

Материнская плата гравировального Станка X1

Usb-кабель для передачи данных X1
