SINGXER F-1 XMOS Цифровой интерфейс USB Module с чипом XU208 Высококачественная улучшенная

SINGXER F-1 XMOS Цифровой интерфейс USB Module с чипом XU208 Высококачественная улучшенная

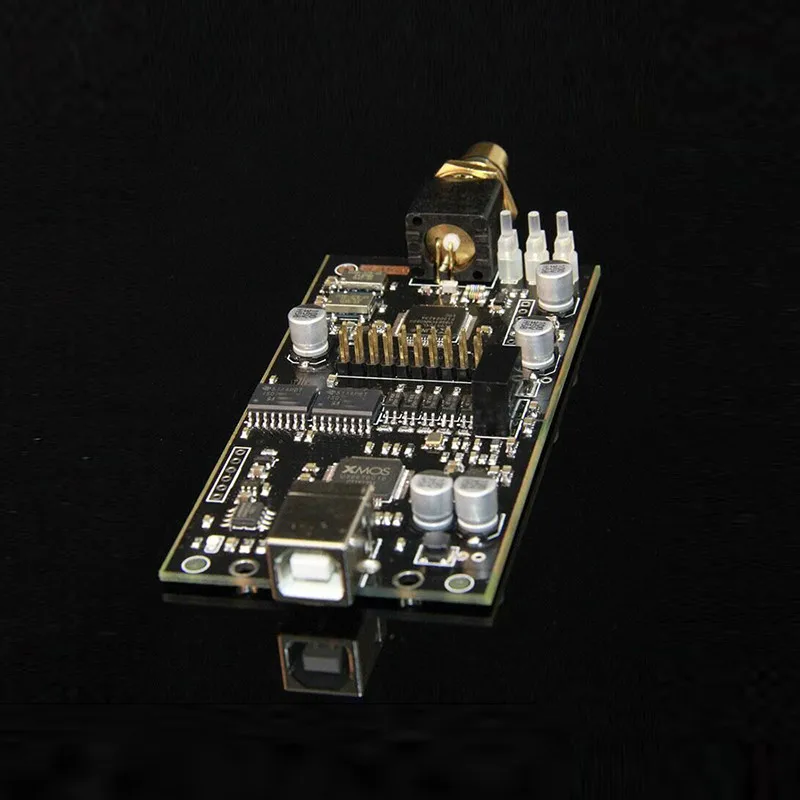

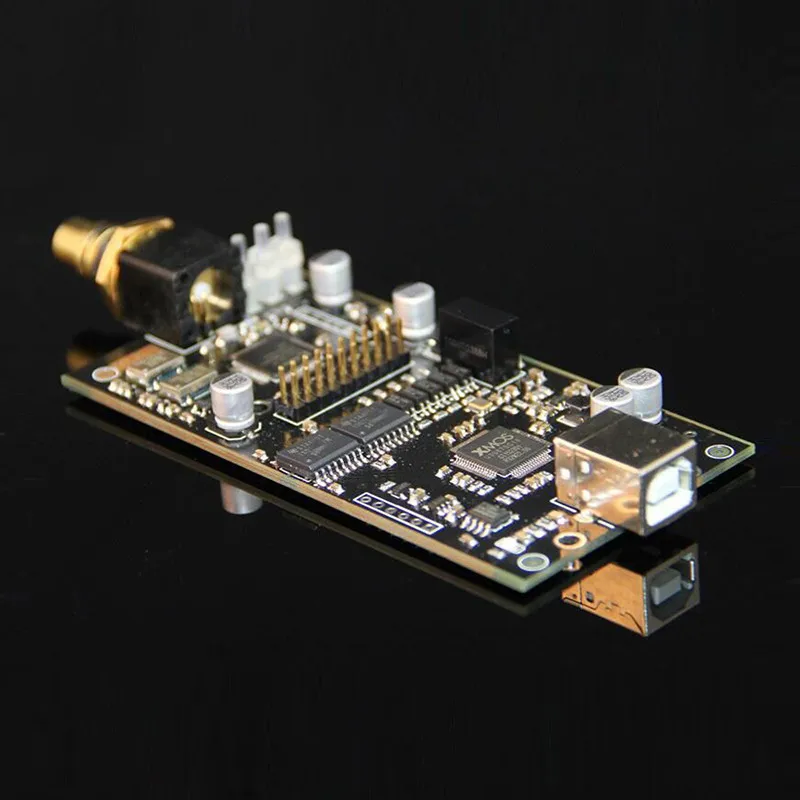

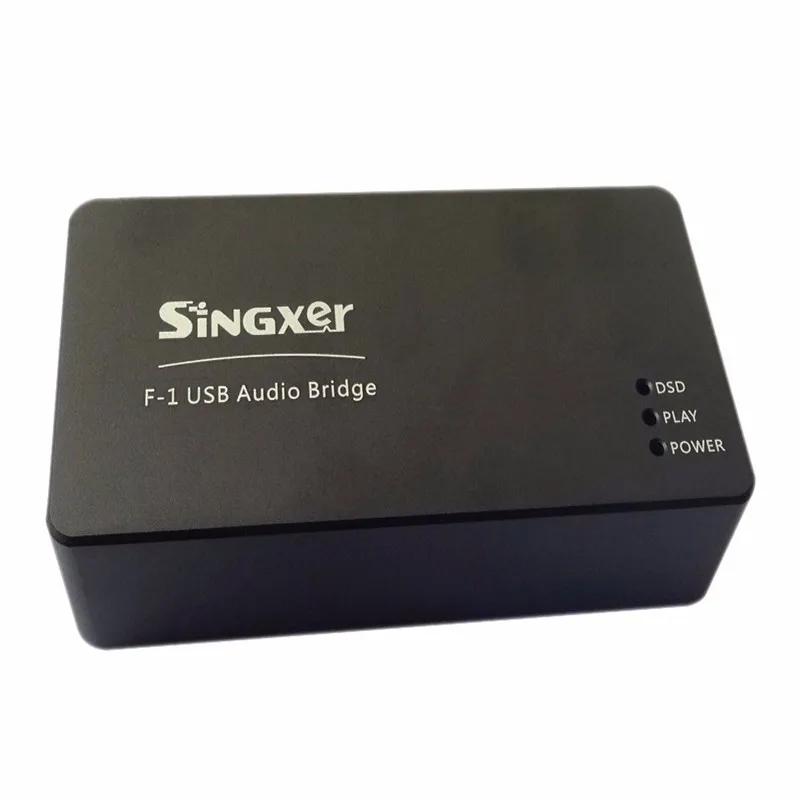

Обратите внимание, что pin I2S был отделен от F-1, второй-это реальное изображение, потому что некоторые клиенты не хотят использовать I2S.

Пожалуйста, свяжитесь с нами, чтобы получить драйвер.

Описание товара:
F-1 цифровым интерфейсом, наша команда разрабатывает высокопроизводительный цифровой аудиоинтерфейс USB с использованием новейших чипов xCORE-200 серии XMOS. F-1 использовать цифровой интерфейс с низким дрожанием. F-1 цифровой интерфейс с использованием стандартного входного интерфейса USB2.0, в то время как F-1 имеет много видов выходных интерфейсов, включая коаксиальные RCA и I2S интерфейсы.



Чип XOMS нового поколения XU208, использующий более передовые технологии процесса, производительность, чем более старый чип U8, удваивается, достигая 1000MIPS возможности обработки.


1.F-1 является первым использованием XMOS последней серии xCORE-200 USB интерфейс цифровых продуктов. Чип нового поколения XMOS, используя более передовые технологии процесса, производительность, чем более старый чип U8, удваивается, достигая 1000MIPS возможности обработки.


2. Известно, что ядром алгоритма является тяжелое цифровое аудио. Наша команда в области цифровой аудио работы в течение многих лет, в то же время получить XMOS FAA поддержки команды, мы провели ряд технических усовершенствований и алгоритмов оптимизации на основе оригинальной прошивки.









Характеристики:

Каждый выходной интерфейс поддерживает частоту образцов:
PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
В котором I2S out поддерживает полную частоту образцов, S/PDIF поддерживает до 192 кГц


DSD:
2,8 МГц (DSD64) - DoP, родной
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - native
В котором I2S out поддерживает все форматы DSD, S/PDIF и AES/EBU поддерживает режим DSD64 DOP
Широкие биты:
Самый высокий 32 бит над выходом I2S
Самый высокий 24 бит над S/PDIF




Положение Винта, I2S совместим с платой Amanero.
Используйте три кристаллических осциллятора, они все активные кристаллические осцилляторы, а звуковые кристаллические осцилляторы-CRYSTEK CCHD.

Каждый интерфейс Электрические Стандарты:
1. Вход USB разъем является стандартным USB-B Тип Женский, USB источника питания Диапазон 4,5 V-5,1 V;
2. Разъем RCA выводит Стандартный S/PDIF уровень электроэнергии 550 мВ (Стандартная нагрузка подключения), выходное сопротивление 75 Ом.

Детали дизайна:
1. Проводите электричество как мать концепции акустического дизайна, обратите внимание на дизайн цепи питания, высокопроизводительный, низкий уровень шума и быстрый отклик LDO в качестве основного источника питания. Вся доска с 2-сторонний независимый LDO для источника питания, часть часов использования ADI ультра низким уровнем шума LDO, для того, чтобы обеспечить максимальную производительность.

2. Материнская плата (PCB) с 4-секционный измельчитель для специй с схема конструкции, убедитесь, что вы имеете полный горизонтальной плоскости и самолеты, высокоскоростной современное вечерное методы для того, чтобы обеспечить герметичность сигнала и целостности мощности всей платы. Сигнал часов с Специальная посылка, использование дизайна и точного управления импедансом, тем самым обеспечивая качество сигнала и увеличивая возможности защиты от помех часов. Входные и выходные сигналы соответствуют стандартной конструкции, особенно высокоскоростные сигналы USB с использованием дифференциального сопротивления 90 Ом Контроль.



Совместимость с системой:
1:Windows XP,Windows 7,Windows 8;32/64 бит, необходимо установить драйвер
2:Native MacOS 10,6 и более поздние версии, используйте собственный драйвер
3:Native Linux с совместимым ядром UAC2, используйте собственный драйвер
4:Android OS 4,2 и выше, требуется поддержка функции OTG



Инструкция I2S output signal scoket:

1. Это высокий уровень звука дБ (DSD ON-это поток данных DSD)
2. Все дБ LVCMOS, Напряжение-3,3 V.
3.VD3.3 является выходным источником и выходным электрическим током 50мА
4.MCLK выход 22,5792 МГц или 24,576 МГц часы
5.FS0,FS1,FS2 является образцом dB,FS3 нет.
6.LRCLK = DSDR,SDATA = DSDL,BCLK = DCLK

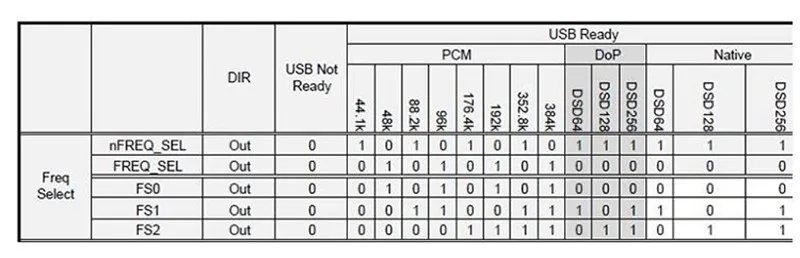

FS0,FS1,FS2 частота выбирается следующим образом:
