FM MW SW Полнодиапазонный цифровой дисплей часы радио модуль короткая волна средняя волна

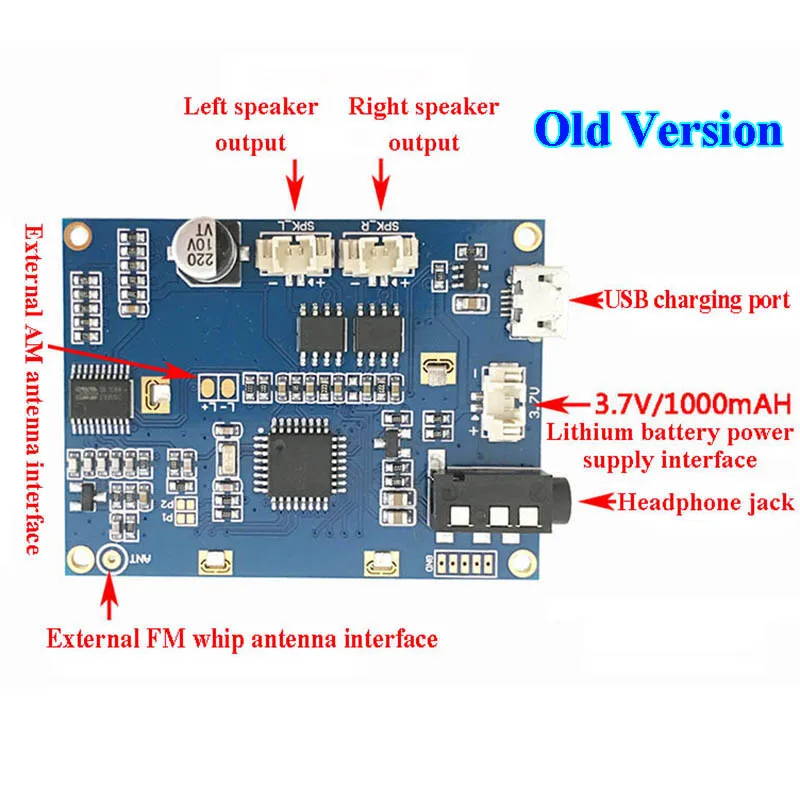

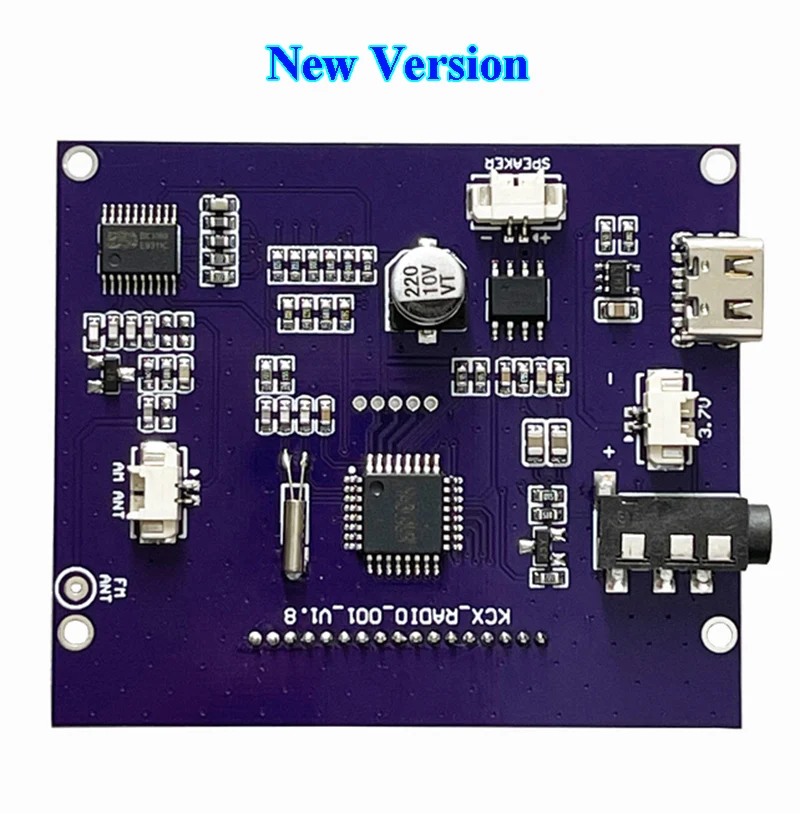

Примечание:Новая версия продукта будет продана с 5 октября 2021 года, и старая версия больше не в производстве.

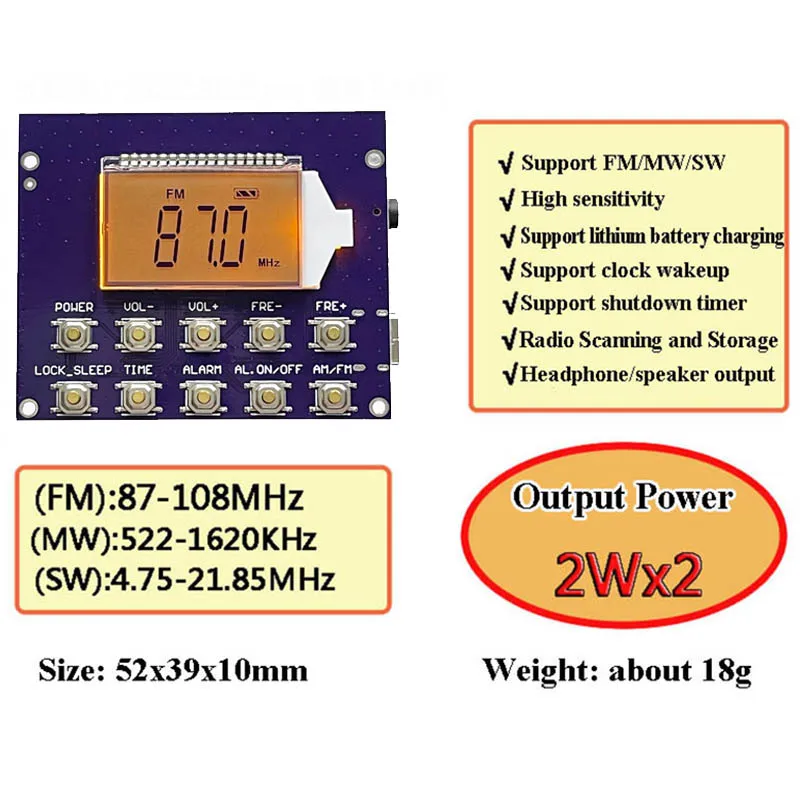

Параметры:

1. Диапазон частот

Частотная Модуляция (FM): 87-108 МГц

Средняя волна (мВт): 522-1620 кГц

Коротковолновый (SW): 4,75-21,85 МГц

2. Чувствительность к ограничению шума

Частотная Модуляция (FM): 30 дБ ≤ 8 дБ

Амплитудная Модуляция средняя волна (мВт): 26 дБ ≤ 60 дБ

Амплитудная Модуляция коротковолновой волны (SW): 26 дБ ≤ 32 ДБУ

3. Частотная Модуляция (FM) Стерео разделение:98 МГц ≥ 20 дБ

4. Соотношение сигнал/шум

Частотная Модуляция (FM): 98 МГц ≥ 50 дБ

Средняя волна (мВт): 1000 кГц ≥ 40 дБ

5. Максимальная выходная мощность

Наушники: ≥ 100 мВт * 2

Динамик: 2 Вт * 2

6. Мгновенный Максимальный рабочий ток:≤ 500 мА

7. Максимальное выходное Искажение:≤ 10%

8. Ток в режиме ожидания в режиме часов:≤ 60uA

9. Источник питания:3,7 V/1000mAH литиевая батарея (Не входит в комплект)

10. Размер платы:52 мм x 39 мм x 10 мм

11. Вес модуля:Около 15 г

Инструкции по эксплуатации:

<1>, выключатель питания (мощность)

Нажмите кнопку «POWER», шаблон «ON» будет отображаться на экране в течение 2 секунд, а затем будет отображаться радиочастота и частота, И вы можете получить ваши любимые радиопрограммы, регулируя другие кнопки. При повторном нажатии этой кнопки рисунок «OFF» будет отображаться на экране в течение 2 секунд, и радио будет выключено, и оно вернется в режим ожидания часов.

<2>, регулировка громкости (VOL +/VOL-)

В режиме воспроизведения радио, нажмите кнопку VOL +, чтобы увеличить громкость один раз, нажмите кнопку VOL, чтобы увеличить непрерывно, короткое нажатие кнопки VOL, чтобы уменьшить громкость один раз, длительное нажатие, чтобы уменьшить громкость непрерывно, и регулируемый диапазон громкости составляет 00-31.

<3>, увеличение частоты/уменьшение канала поиска (Настройка вверх/вниз)

В любом диапазоне в режиме прослушивания, нажмите «вверх» частоту, чтобы увеличить кнопку поиска и «вниз» частоту, чтобы уменьшить кнопку поиска для изменения текущей радиочастоты. Каждый короткий пресс-это один радиочастотный шаговый блок. Если вы нажмете и удерживаете кнопку более 1 секунды, прежде чем отпускать, это будет непрерывный шаговый режим поиска, радиочастота будет быстро увеличиваться или уменьшаться, до тех пор, пока не будет обнаружена частота радиопрограммы, она автоматически остановится и воспроизводит звук, Если вам нужно изменить для радиопрограмм, вы можете повторить вышеуказанные операции.

<4>, переключатель сна (LOCK_SLEEP)

Одним нажатием кнопки «LOCK_SLEEP» в первый раз, время отключения сна и «значок сна» мигают на экране. Номер «90» означает, что он автоматически отключится через 90 минут после прослушивания, а «значок сна» означает, что радио находится в состоянии таймера сна. Когда таймер сна «номер времени» на дисплее мигает, вы можете повторно нажать кнопку «переключатель сна». Время сна можно выбрать из: «90-60-45-30-15-10-OFF» минут, когда выберите «OFF», чтобы отменить функцию таймера сна. Прослушивание программы во время таймера сна, когда вы нажимаете кнопку «Питание», вы можете выключить функцию радио заранее и автоматически вернуться в режим ожидания часов.

В радиорежиме, один раз нажмите кнопку, вы можете запросить оставшееся время таймера сна, если вы нажмете его снова, вы можете изменить параметры таймера сна!

Примечание:Нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд. Эта кнопка является функцией «Блокировка ключа». Символ «lock» отображается на экране, а затем отпустите руку. В данный момент символ «lock» мигает, показывая, что все ключевые функции были заблокированы (ключ не работает). Если вам нужно разблокировать, нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд, пока символ «lock» на экране не исчезнет, а затем отпустите замок, разблокирован замок, и другие ключевые функции возвращаются к нормальному использованию.

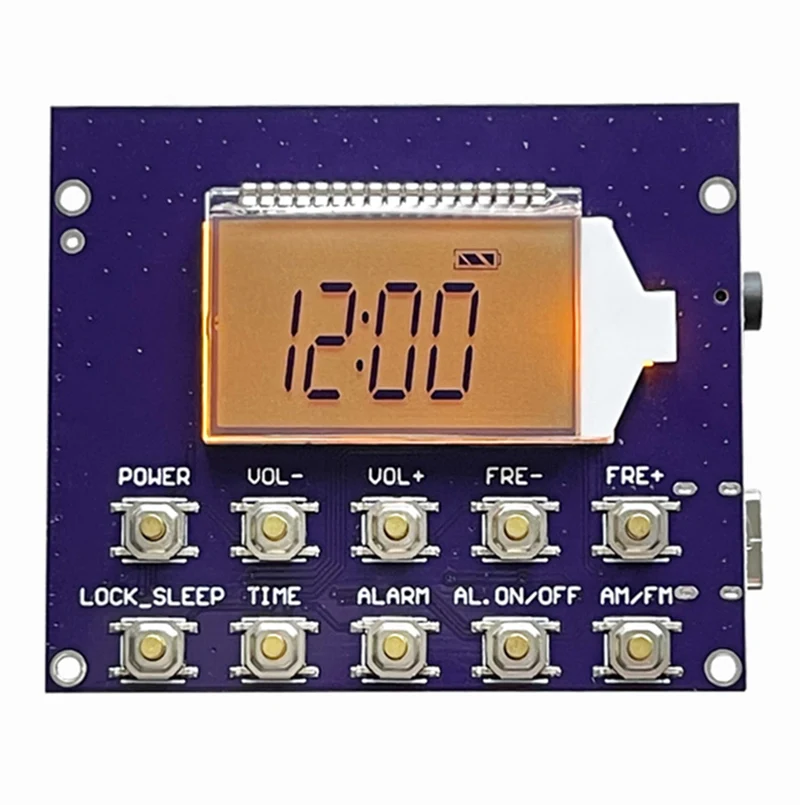

<5>, настройка часов (время)

(1) Нажмите и удерживайте кнопку «TIME» в течение 2 секунд, на экране отображается мигание «12/24» и может быть выбран формат 12/24 часов. Отображение времени начинается в 12:00 утра (утром), когда батарея установлена впервые. Настройка часов должна быть установлена под интерфейсом отображения часов. Кнопка настройки часов и кнопка настройки радио могут быть использованы в комбинации. При мигающем режиме настройки формата 12/24 часов нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы переключить формат часов. В случае отсутствия работы в течение 5 секунд система автоматически покинет настройки тока.

(2) Нажмите кнопку «TIME» снова после вышеуказанных шагов, 12:00 цифра часов, отображаемая на экране, мигает непрерывно, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить время и время. Часы быстро меняются после пребывания более 2 секунд. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.

(3). Нажмите кнопку «TIME» в третий раз после вышеуказанных шагов, положение времени в 00 минут, отображаемое на экране, мигает непрерывно, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить время минуты, Когда вы нажимаете минуты быстро меняются после пребывания более 2 секунд. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.

(4). Нажмите кнопку «TIME» в четвертый раз, следуя инструкциям выше, система выходит из настройки тока. Примечание: В настоящее время разделена на 12-и 24-часовой формат. Значок «AM» загорается, чтобы указать утреннее время, а значок «PM» загорается до 12 часов дня. Это в 12-часовом формате. Если нет AM/PM символ, это 24-часовой формат!

<6>, настройка времени запуска (будильник)

Настройка времени включения будильника должна быть установлена в режиме отображения часов, а кнопка включения будильника используется в комбинации с кнопкой функции радио.

(1) Нажмите и удерживайте кнопку «ALARM» в течение 2 секунд, индикатор времени AL (alarm), отображаемый на экране, будет мигать непрерывно, нажмите кнопку «TUNING_UP» или «TUNING_DOWN», чтобы изменить время AL hour. После нажатия кнопки более 2 секунд, время AL hour быстро изменится. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.

(2) см. Предыдущую операцию для настройки AL minutes. Нажмите кнопку «Будильник» в третий раз, чтобы выйти из настройки.

<7>, переключатель синхронизации (ALARM_ON/OFF)

Настройка включения/выключения синхронизации ALARM_ON должна быть установлена в режиме отображения часов. Кнопка настройки включения/выключения питания LARM_ON используется в комбинации с кнопкой функции радио.

Нажмите и удерживайте кнопку «AL_ON/OFF» в течение 2 секунд, на экране отображается значок «alarm», показывающий, что включена функция AL, И затем нажмите ing в течение 2 секунд, значок «Будильник» исчезает, указывая, что функция AL выключена.

<8>, выбор диапазона (AM/FM)

После выбора одного из вышеуказанных двух способов включения функции прослушивания, нажмите на кнопку переключения диапазона один раз, чтобы выбрать желаемую ленту. Изменение диапазона для каждого нажатия: FM частотная модуляция, AM амплитудная модуляция (средняя волна), SW амплитудная модуляция (короткая волна) цикл.

<9>, сканирование и хранение радиостанций

В любом диапазоне в режиме прослушивания нажмите и удерживайте кнопку «TIME» более 2 секунд для сканирования режима хранения. Частота текущей радиостанции будет быстро увеличиваться. Во время процесса приращения, если радиостанция с программой столкнулась, она будет автоматически храниться внутри чипа памяти. Дисплей на экране означает, что первая радиочастота хранится, и это означает, что вторая радиочастота хранится. Когда количество хранимых радиостанций равно или радиочастота увеличивается до самой высокой точки (high end), состояние хранения сканирования немедленно заканчивается, и радио возвращается к сохраненной программе радиостанция может вернуться к самой низкой частоте (низкий конец).

<10>, M +/M-хранение и доступ

Нажмите кнопку будильника для функции «M-», нажмите кнопку ALARM_ON/OFF для функции «M +».

В любом диапазоне в режиме прослушивания нажмите кнопку «M +» или «M-» для хранения и чтения станций, адресное число частотных накопителей увеличивается на одну единицу или уменьшается на одну единицу, а адресное число является высоким (см. Количество хранимых станций для самой высокой точки). Пользователь может быстро изменить программы, нажав кнопку «M +» или «M-». Для сохранения текущей радиочастоты нажмите и удерживайте кнопку «M +» или кнопку «M-», не отпуская палец, пока не появится символ «PRE», В то время как символ мигает, быстро нажмите кнопку «M +» или «M-», чтобы выбрать адрес, который вы хотите сохранить.

Примечание:Для использования номера адреса M +/M для реализации функции выбора станции, сначала необходимо завершить сканирование соответствующего диапазона, чтобы сохранить радиопрограмму или вручную сохранить станцию, чтобы иметь смысл, в противном случае нажатие кнопки «выбрать станцию» может вернуться только к самой низкой радиочастоте.

<11>, описание функции антенны

Штыревая антенна очень важна для получения производительности продукта. Для этой машины рекомендуется использовать ленту длиной 75 см с FM. При прослушивании fm-радио или коротковолновой радиопрограммы SW необходимо включить телескопическую антенну. При получении радиопрограммы медленно Поворачивайте угол телескопической антенны вручную, пока звук радио не будет чистым и громким. Для радиопрограмм в разных направлениях, штыревая антенна должна поворачиваться под разными углами. Регулируя угол антенны, приемник может достичь наилучшего эффекта приема. Кроме того, для получения программ MW mid-wave band антенна не требуется, она полагается на магнитную катушку для получения сигналов. Если вы хотите получить лучший прием, вы должны повернуть корпус устройства, чтобы найти направление, в котором радиостанция является самой громкой.

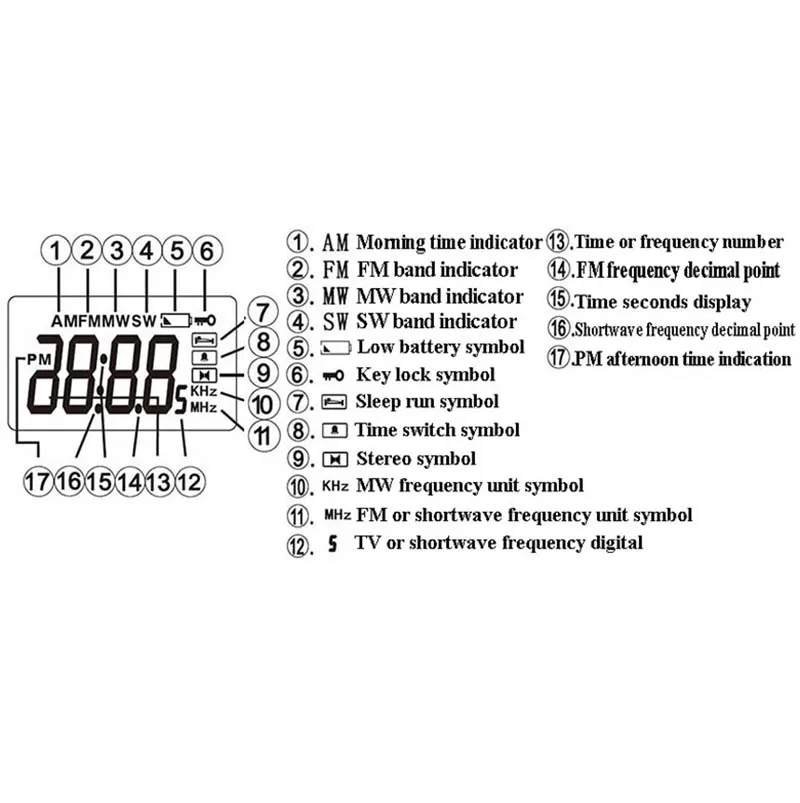

<12>, описание содержимого экрана

Примечание:

1. Обратите внимание на полярность источника питания;

2. Обратите внимание на положительную и отрицательную полярность выходного порта динамика. Выход динамика автоматически выключается после подключения наушников.

3. Если вы хотите получить сигналы среднего диапазона MW, вам нужно приварить два провода антенны магнитного стержня к двум точкам AM антенного порта L-/L + платы (не нужно отделять полярность), И вам не нужно подключаться к сигналу средней волны, если вы не слушайте приклеиваемую антенну.

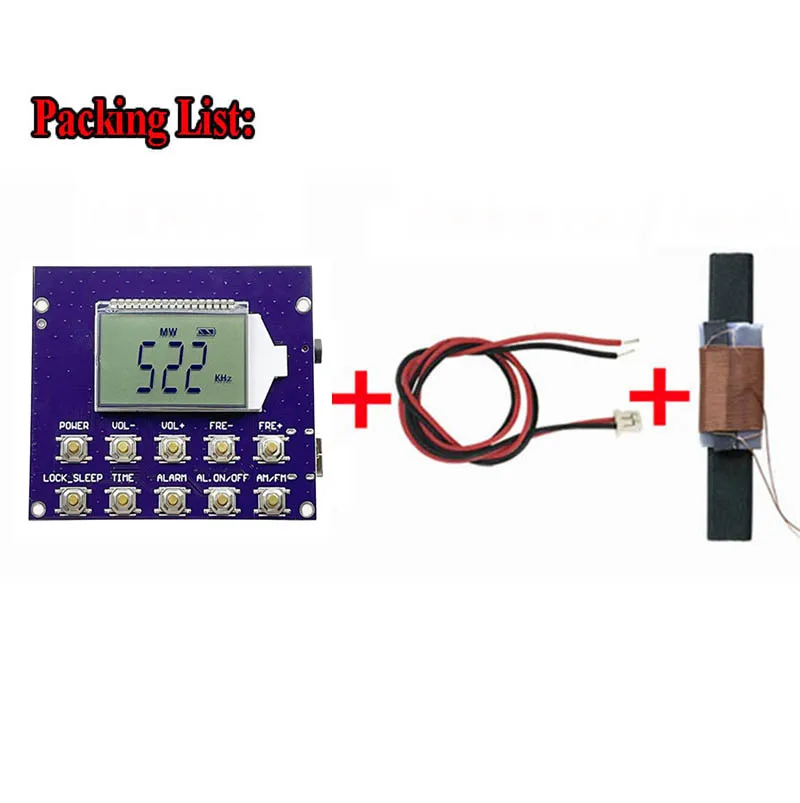

Упаковочный лист:

1 шт. Радиомодуль

3 шт. х соединительные провода

1 шт. x магнитная антенна средней волны
