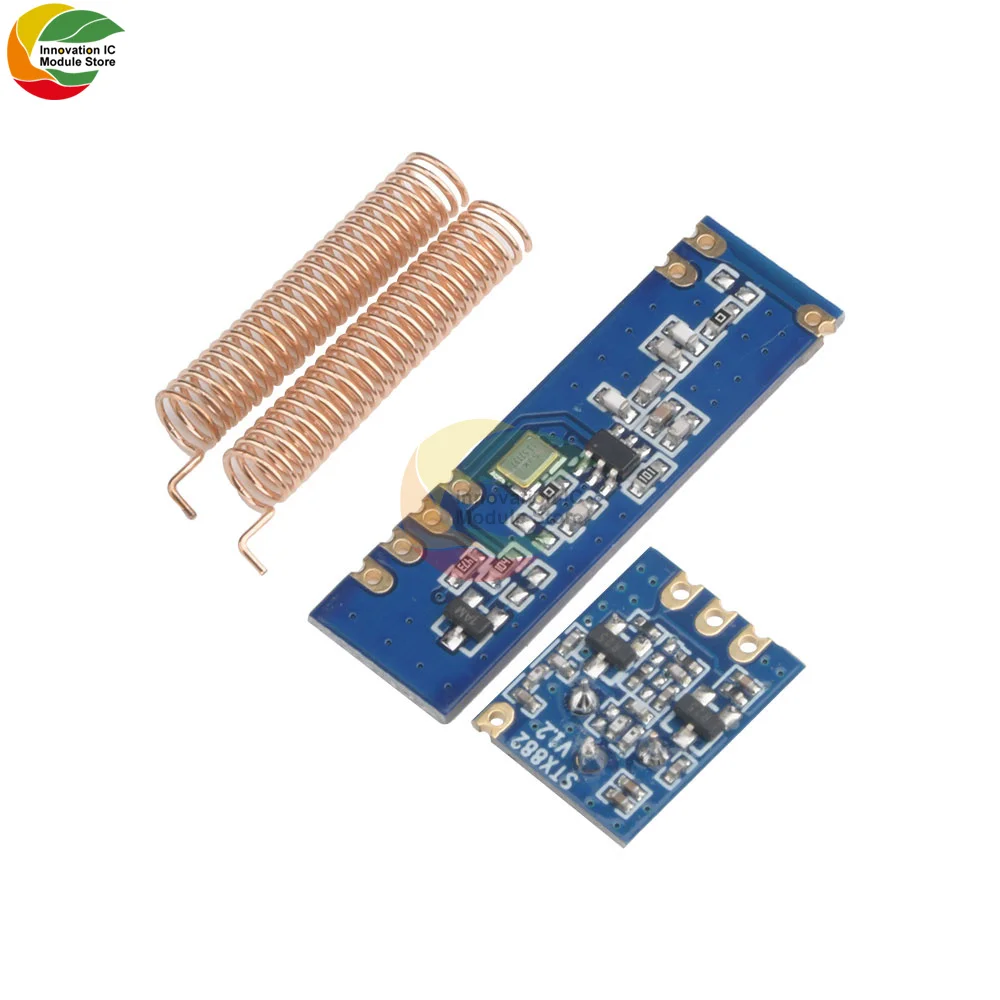

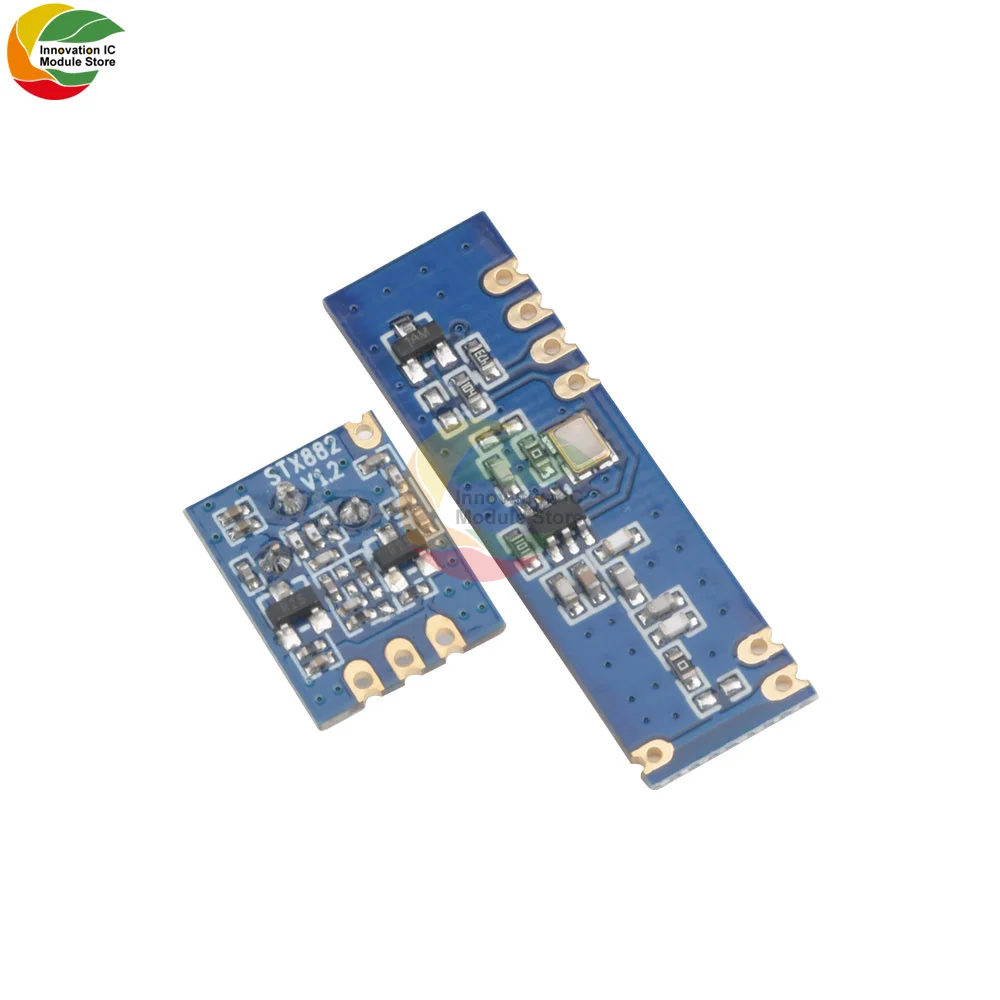

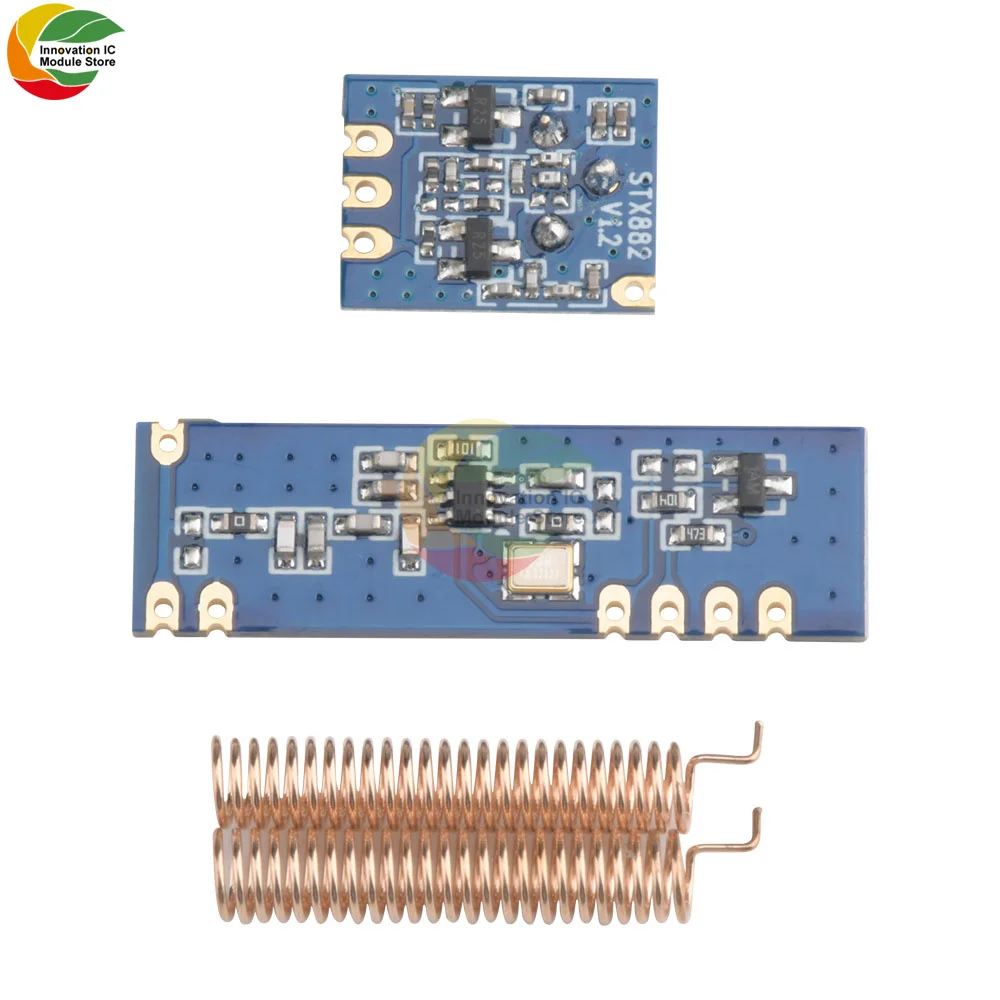

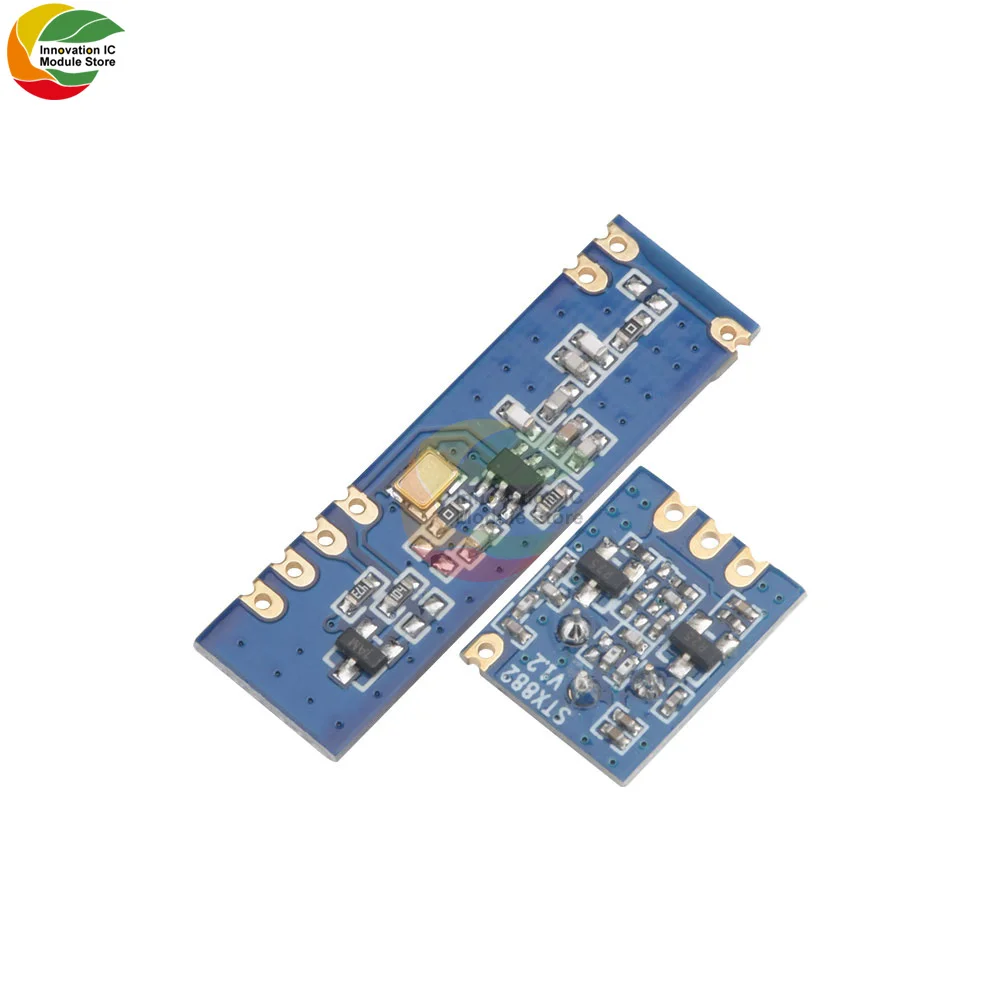

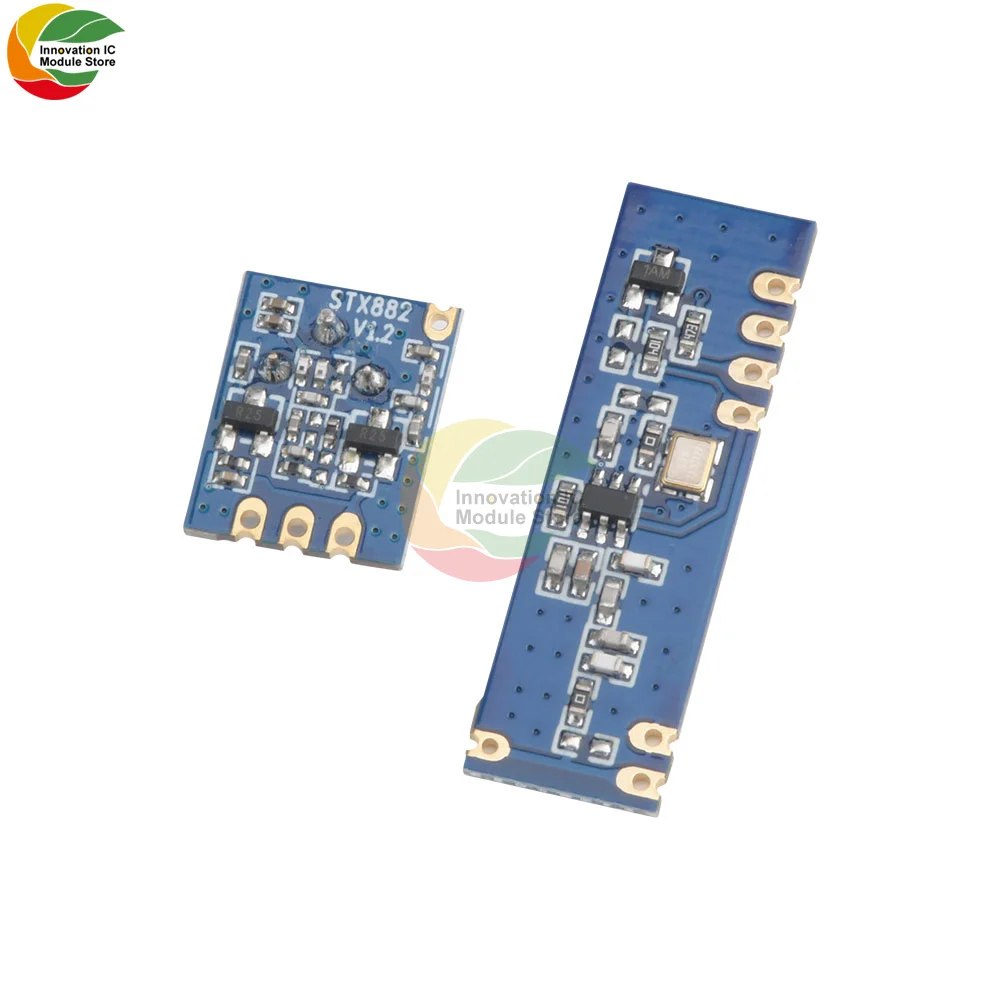

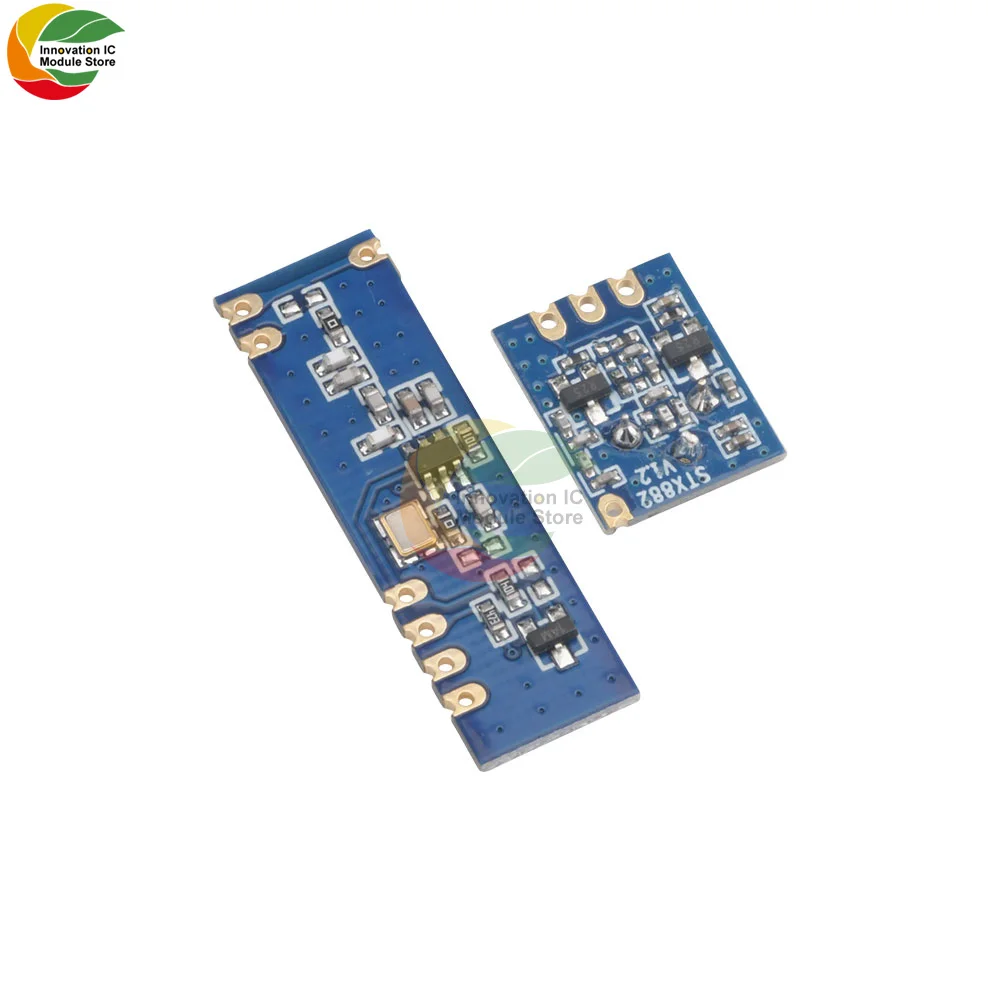

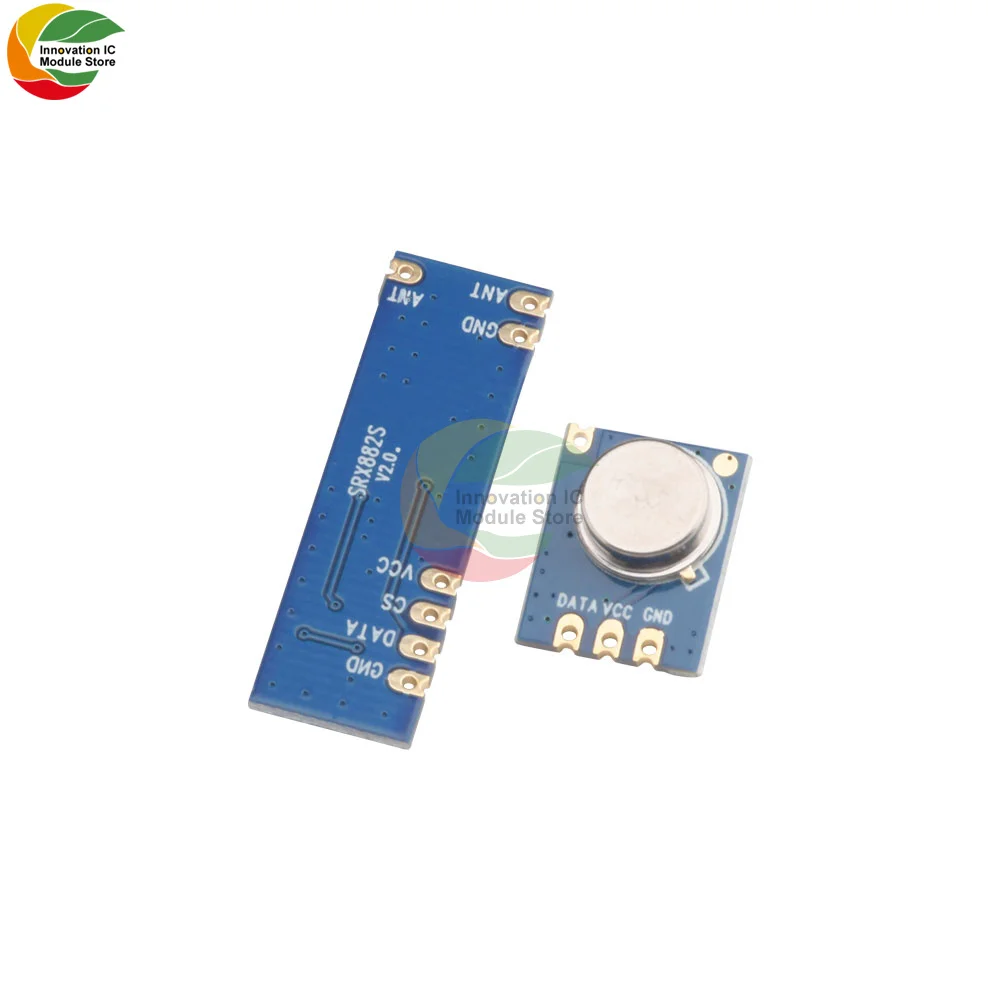

Комплект беспроводного модуля 433 МГц 100 м (ASK Transmitter STX882 + ASK Receiver SRX882 + 2 шт. медная пружинная антенна)

STX882 АСК беспроводной пульт дистанционного управления передатчик Модуль

STX882-это модуль передатчика ASK с малым размером, сверхвысокой мощностью, низкой гармоникой. С высокой стабильностью, он может быть достигнуты на 50 МВт мощность в тех случаях, когда напряжение 3,6 V, это максимальная мощность передатчика модуль в соответствии с тем же напряжением на рынке. Порт передачи данных модуля может быть подключен к микроконтроллеру напрямую, что делает разработку беспроводного продукта и производство более удобным.

Схема применения:


Определение штифта:

1: ANT, антенный вход
2: данные, ввод данных
3: VCC, подключение питания положительное
4: GND, подключение питания заземления

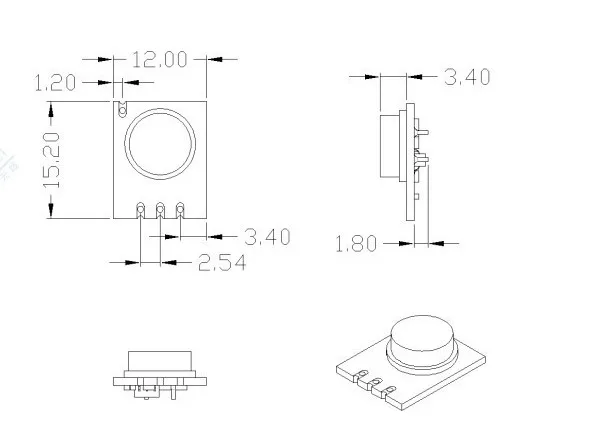

Механические Размеры


SRX882 ASK беспроводной пульт дистанционного управления модуль супергетеродинного приемника

SRX882 является супергетеродинным приемником с микро-мощностью и сильной движущей силой, является дополнительным модулем STX882 / STX888. Порт передачи данных модуля может быть подключен к микроконтроллеру напрямую, что делает разработку беспроводного продукта и производство более удобным.

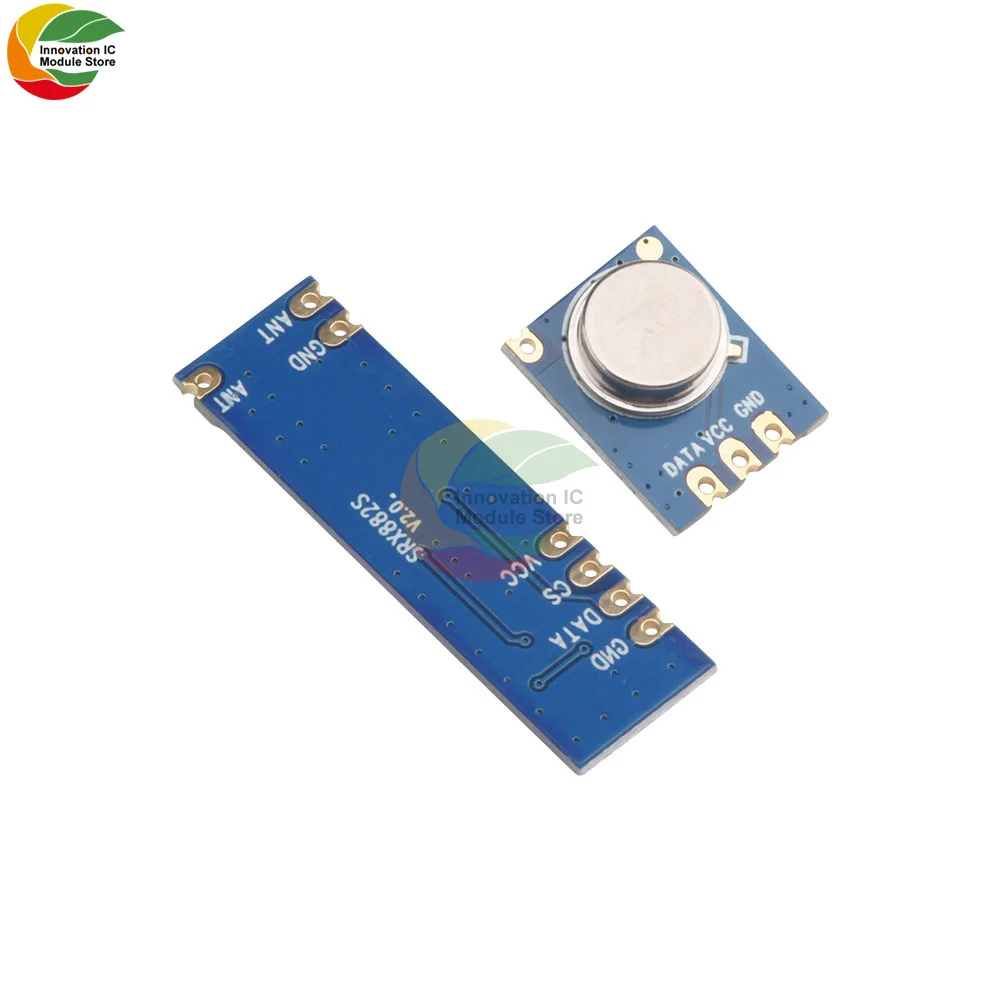

Определение штифта:

1: ANT, подключение 50 Ом антенны
2: GND, подключение питания заземления
3: VCC, подключение питания положительное
4: CS, модули позволяют штырь, плавающий или подключенный к работе высокого уровня, Сон при подключении земли
5: данные, ввод данных
6: GND, подключение питания заземления
7: ANT, подключение 50 Ом антенны

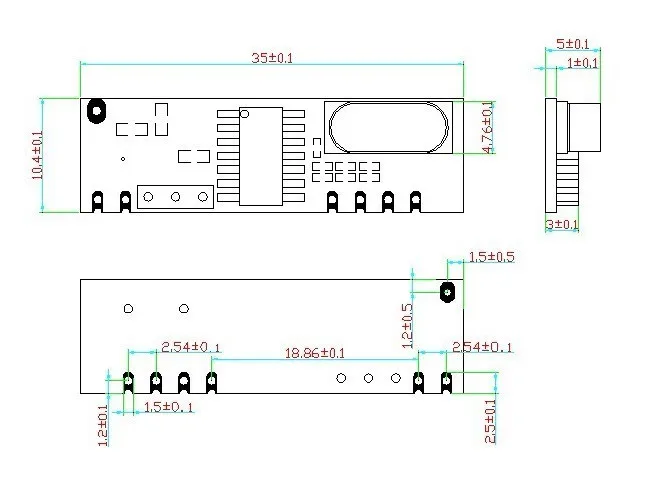

Механические Размеры

Посылка включает в себя:

1x STX882 модуль передатчика

1 x модуль приемника SRX882

2 x антенны
