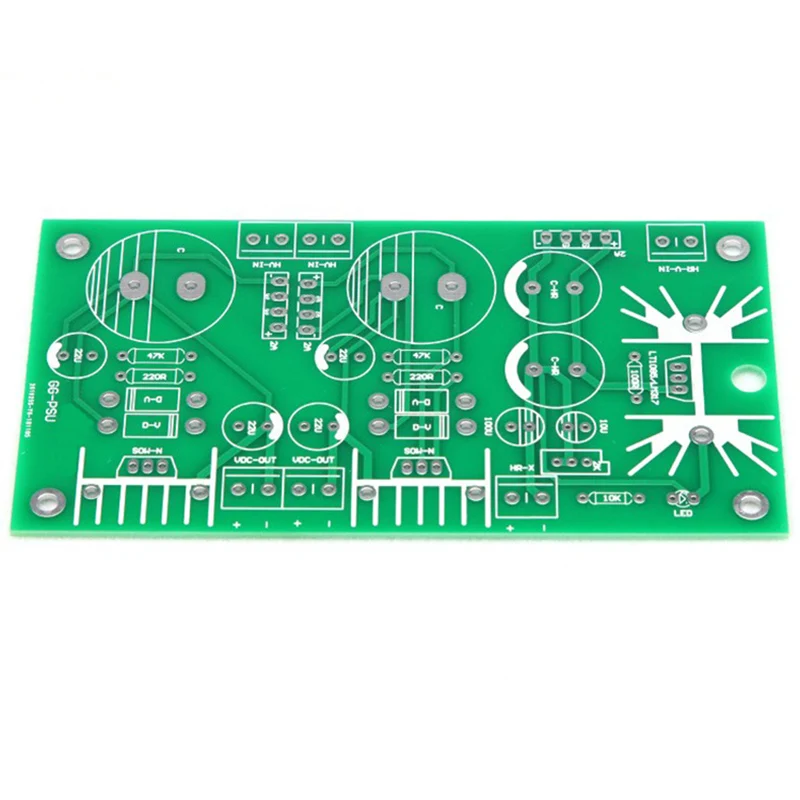

Двойной высоковольтный регулятор питания

+ DC нить PSU PCB для GG трубки преусилителя

Описание:

Примечание:Только голая плата PCB, не содержит других частей. Мы не предоставляем Список электронных компонентов и схемы.

PCB Размеры: 130*70 мм, 1,6 мм толщиной, процесс распылителя.

Сетка для заземления GG трубный блок питания, он также может быть применен к другой трубной доске предварительного усилителя, Высоковольтный Выход высокого напряжения может быть изменен путем изменения диода Зенера. Выходная плата низкого напряжения может регулироваться напрямую.

Обратите внимание, что высоковольтный выходной ток этой платы питания рекомендуется находиться в пределах 1 А. Низкое давление менее 1,5a. Низкое давление до 2 А. Более 1,5а. LT1085/LM317 обратите внимание на улучшенное рассеивание тепла.

Этот PCB оставляет за собой два 5 Вт туннельный трубки посылка позиций, для последовательного соединения методом, в тех случаях, когда напряжение на выходе-200V, 200W регулятор напряжения может быть установлена, а также другие должен быть сокращена.

Когда требуется другое напряжение, два идентичных или разных регулятора напряжения могут быть соединены в серии. Если требуется 250VDC, регулятор 130V и 120V может быть соединен в серии.

Выбор регулятора высокого напряжения разница в давлении:

Из-за использования трубки MOS в качестве высоковольтного регулятора, и трубка MOS в «маленьком тепле» под ощущением слуха будет еще лучше, И общий ток трубки предварительного усилителя, как правило, не слишком велик (обычно около 10 мА), учитывая напряжение в дополнение к колебаниям.

Мы рекомендуем разницу в давлении не менее 50 в, рекомендуем разницу в давлении 80-100 в, и лучше использовать теплую ручную температуру на трубке MOS. Если разницы в давлении недостаточно или рабочий ток слишком мал, теплоотвод может быть удален для повышения температуры.

GG tube pre-amp настройки питания:

GG tube pre-amp является положительным и отрицательным источником питания 200 в, в применении платы, плата будет короткое замыкание между положительными и отрицательными точками двух групп высокого напряжения выходного заземления, так что сочетание положительного и отрицательного 200 в высокого напряжения питания.

GG tube pre-amp использует три 12AU7 (AX7). Напряжение нити данного типа трубки составляет 12V6, 150 мА. Рекомендуется, чтобы ток подачи нити не менее 500 мА.

Высоковольтный источник питания не менее 15 мА резерв тока в каждой группе.

Упаковочный лист:

1 шт. x высоковольтный источник питания голая печатная плата
