AM передатчик 530-1600 кГц |

AM передатчик 530-1600 кГц |

Напоминание:
1. Эта материнская плата предназначена только для любителей средневолновой беспроводной связи и может хорошо проверить эффект рудного радио.
2. Свободные части: включая компоненты и Аудиокабели на основной плате, а также Частотные точки должны быть отлаживаны самостоятельно.
Готовая плата: доступна при включении, включая аудиокабель.

Звук радио:
http://v.youku.com/v_show/id_XNDQxNDk1NTEzMg==.html

Электрические параметры:
Источник питания: 9v2a DC, интерфейс 5,5, внутренний положительный и внешний отрицательный (требуется автономный источник питания)
Частота передачи: 530 ~ 1600 кГц (диапазон средних волн радио)
Высокочастотная Мощность передачи: регулируемая 20 МВт ~ 500 МВт, а Регулируемая мощность может использоваться в пределах 5 ~ 10 метров.

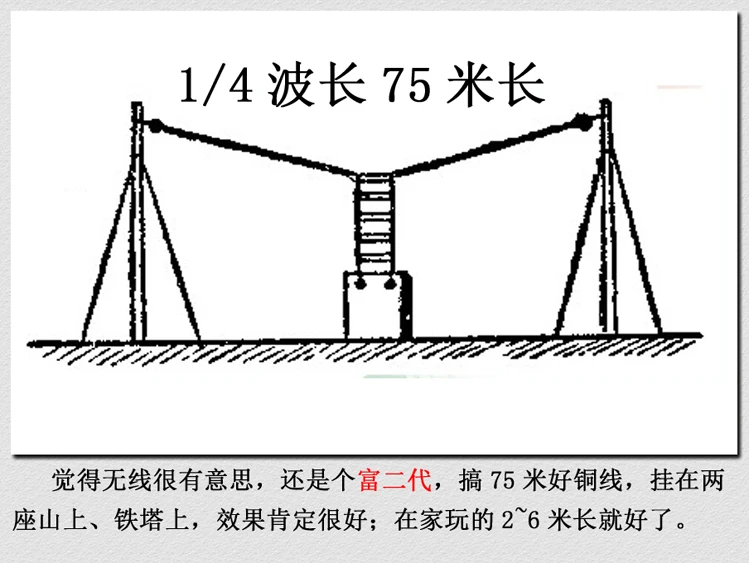

Антенна: медный провод 1,5 ~ 2,5 для дома 5 м
Аудиовход: 3,5 мм на обоих концах, с аксессуарами для платы
Источник звука: компакт-диск, настольный компьютер, мобильный телефон и т. Д.
Применимо к: радиолюбителям средних волн, для студентов, изучающих принцип генерации беспроводного сигнала и аудиомодуляции передатчика AM.

Схема усиления звука выводит достаточную мощность звука на схему модуляции.

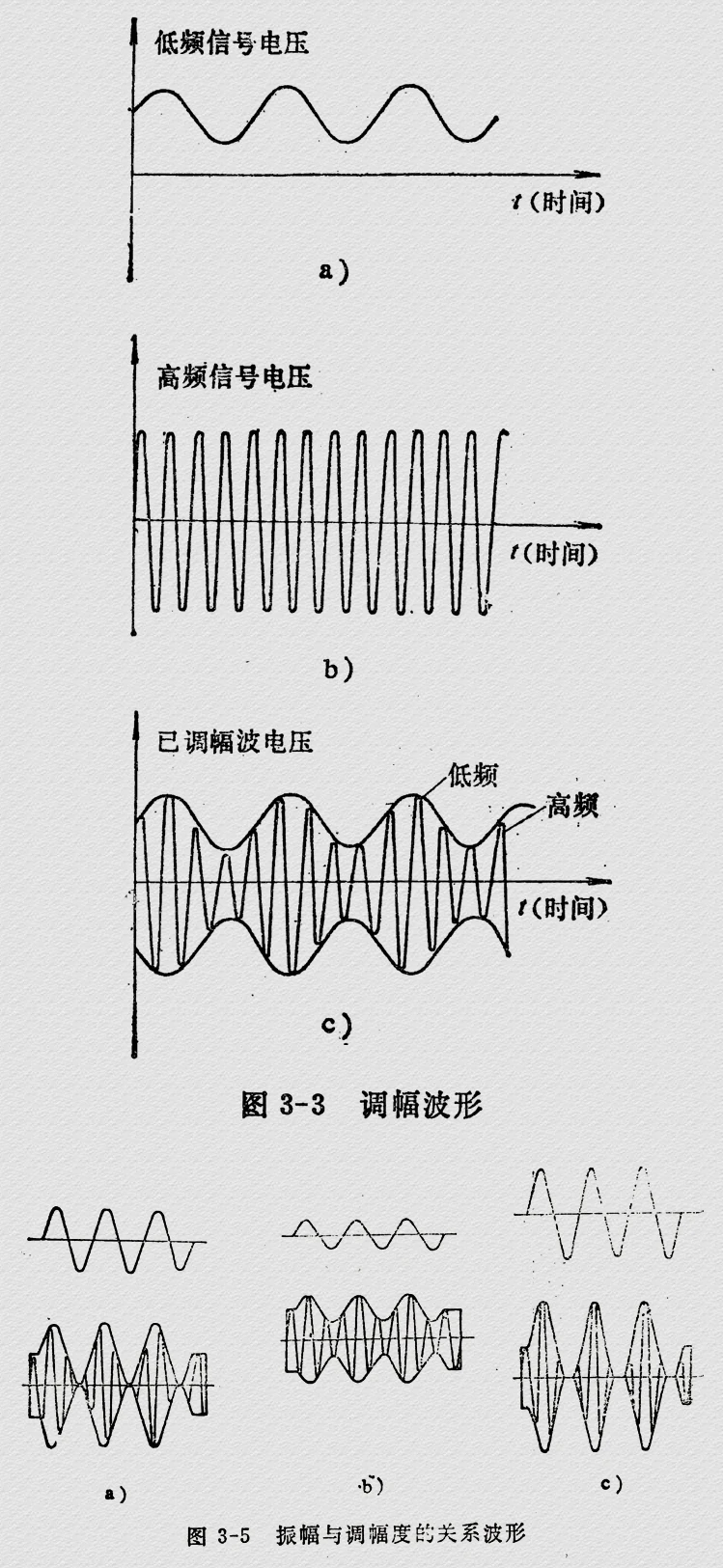

Эта плата использует модуляцию коллектора, имеет характеристики низких искажений, регулируемой амплитуды и превосходного качества звука; подходит для радиолюбителей и студенческих экспериментов.

Использование и эксперимент радиопередатчиков должны соответствовать местным правилам радиосвязи и регулировать ручку амплитуды, чтобы минимизировать мощность.
