Док-станция для внешней видеокарты ноутбука PCI-E GDC (Версия Mini PCI-E)

Введение:

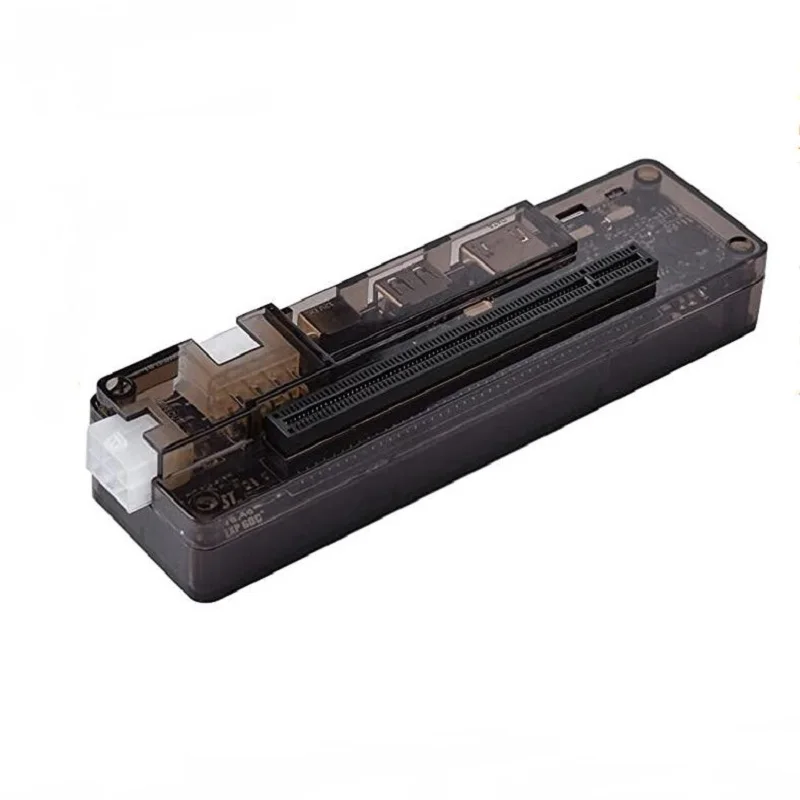

EXP GDC-это внешнее графическое оборудование для ноутбука; Оно поможет вам использовать внешнюю независимую высокопроизводительную графику, может использоваться для доступа к любому интерфейсному оборудованию PCI-E, используется для повышения производительности ноутбука, чтобы вы могли играть в эти огромные игры, запрашивающие высокопроизводительную графику.

Пожалуйста, пошагово ознакомьтесь с руководством пользователя для использования этого продукта. Будьте осторожны при подключении питания и кабеля. Если ваш ноутбук не может работать с продуктом, сначала ознакомьтесь с разделом «неисправность» в руководстве пользователя.

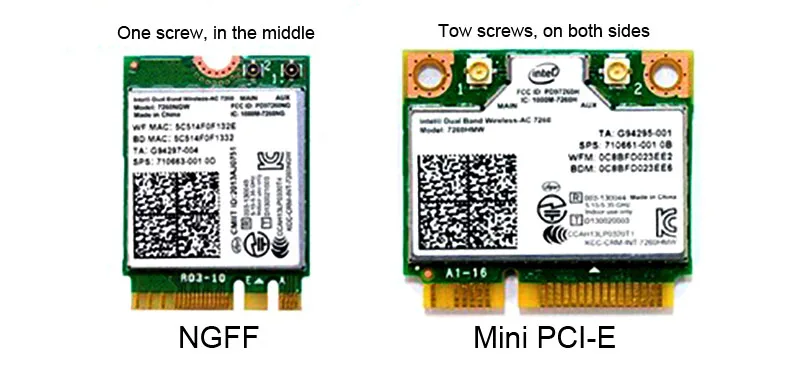

Интерфейс mini PCI-E использует док-станцию того же типа. Но интерфейс NGFF M.2 Mkey использует другую док-станцию, обратите на это внимание.

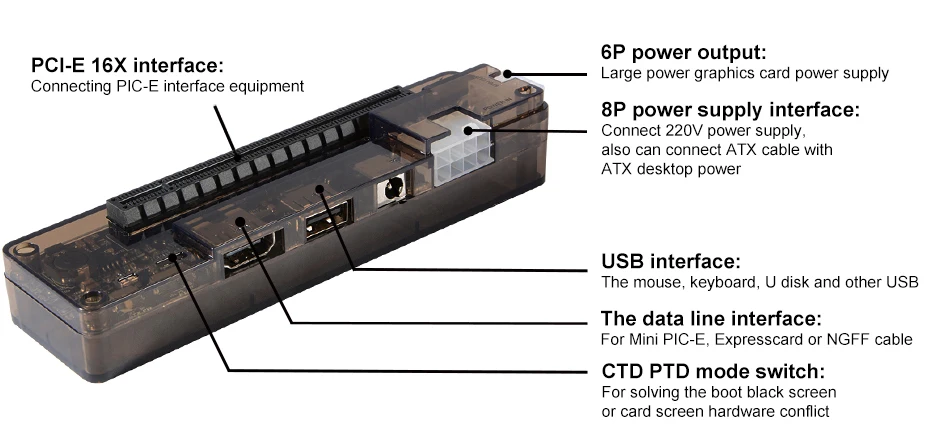

Характеристики:

Интерфейс поддержки: PCI-E X16
Входной интерфейс: Mini PCI-E/NGFF M.2 A Key/Expresscard
Поддержка Extand: PCI-E X16 DMI 5 GT/s
Мощность: Макс. 220 Вт (интерфейс 8Pin)/Макс. 150 Вт (интерфейс постоянного тока)
USB: 1,0/1,1/2,0
Совместимая система: Windows XP/7/10,Linux

Особенности:

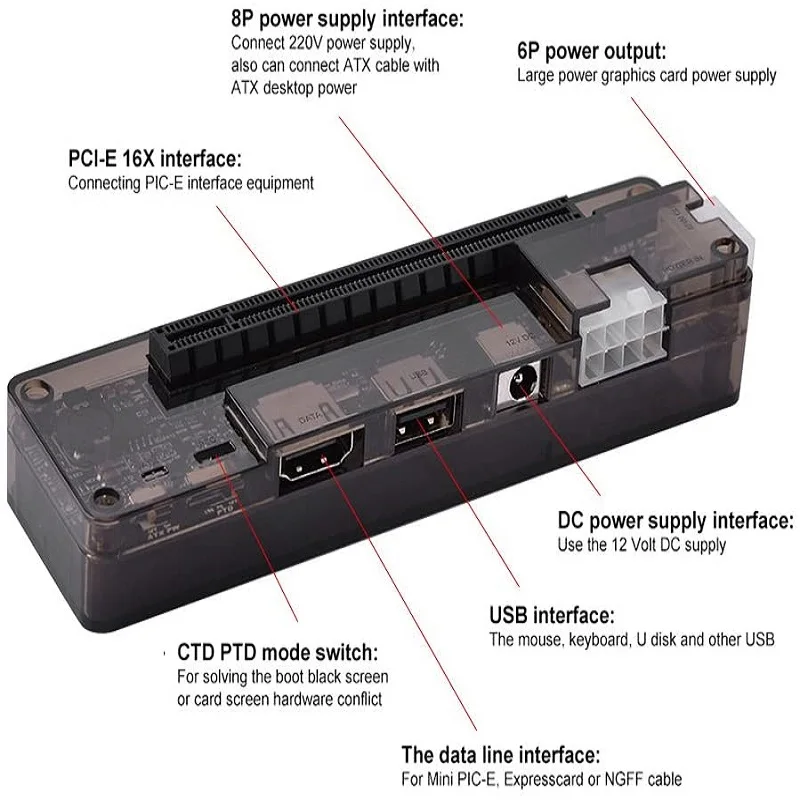

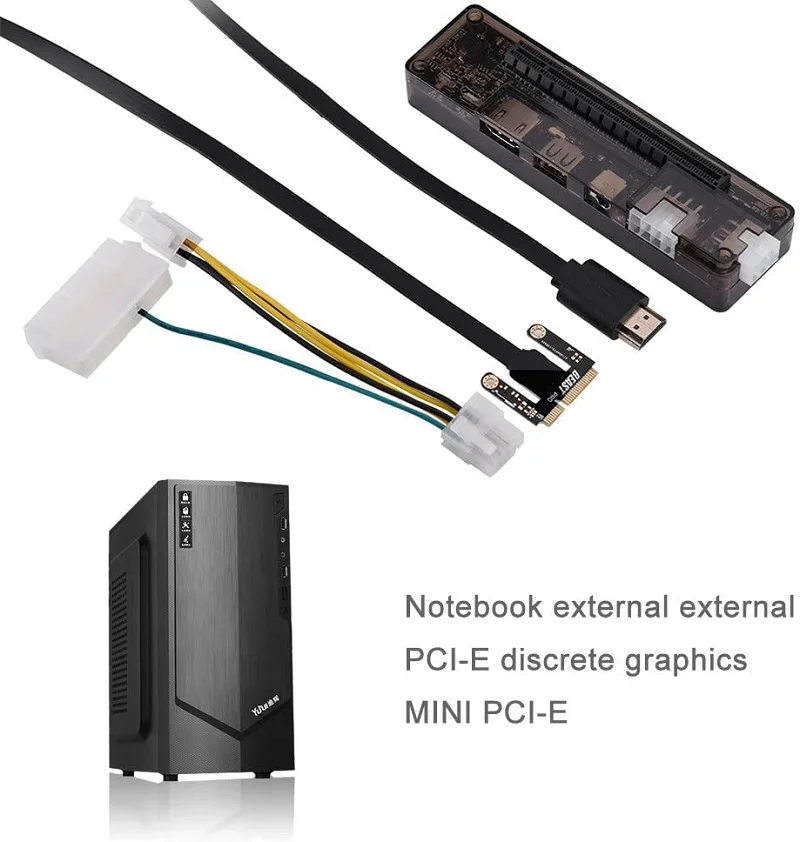

Внешняя независимая док-станция для видеокарты ноутбука EXP GDC с линией передачи данных expresscard и 6-контактным/8-контактным кабелем питания.
Двойной совместимый переключатель TD (разрешение аппаратного конфликта).
Высококачественный импортный электронный компонент, многоступенчатая схема защиты от помех и изоляции.
Многофункциональное автоматическое переключение (поддержка плавного запуска).

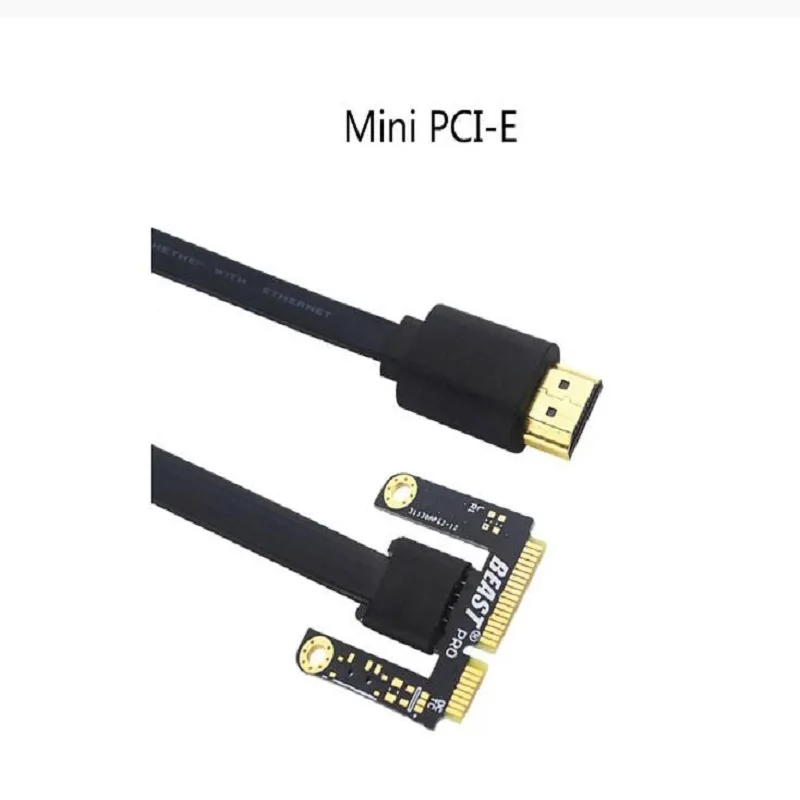

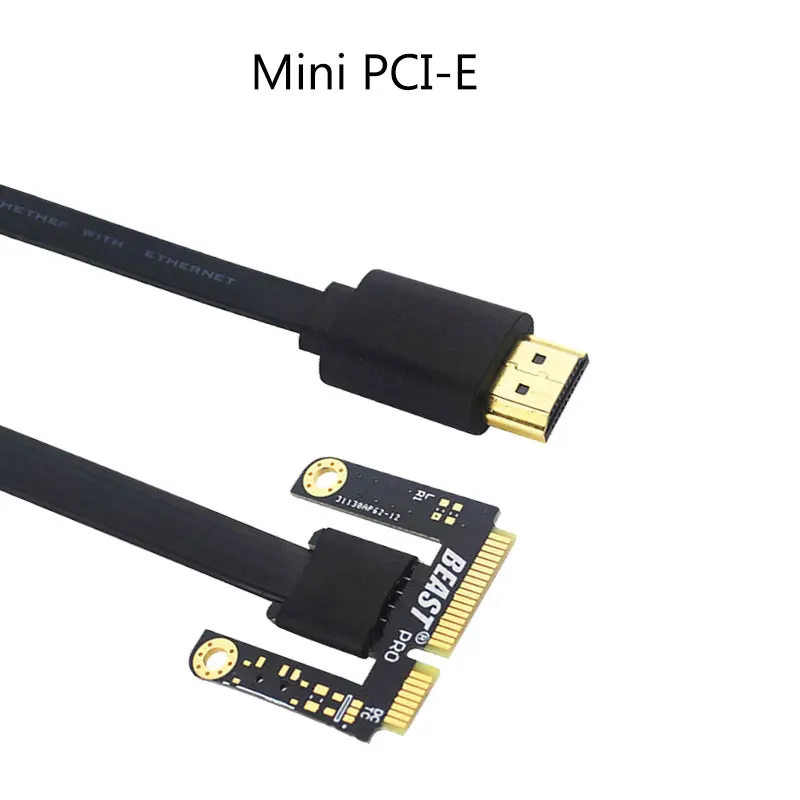

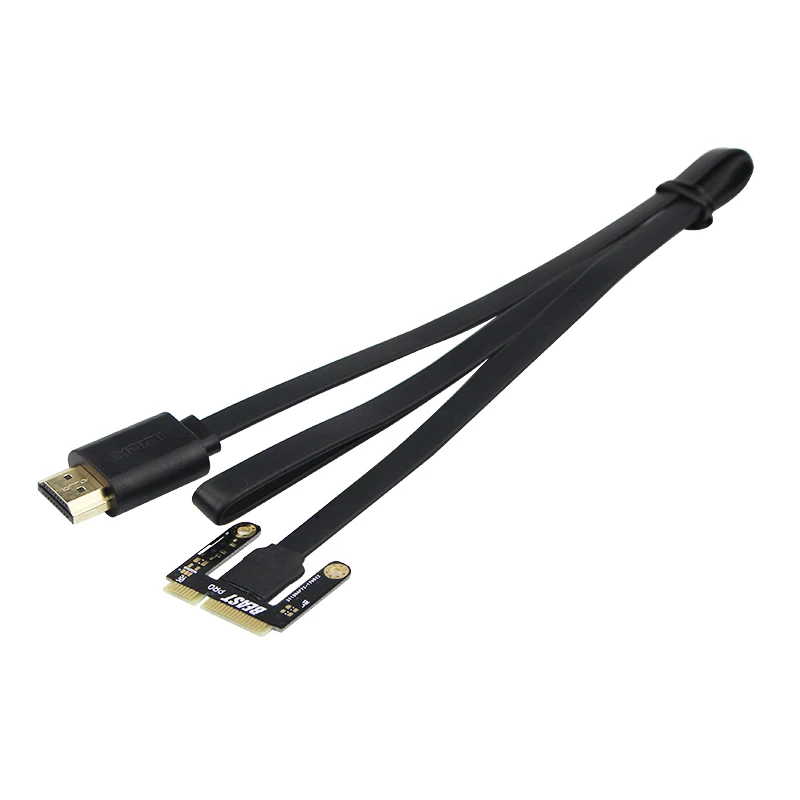

Улучшенная линия передачи данных MINI PCI-E с 26-контактным интерфейсом, поддерживает интерфейс скоростной карты 54 типа и 34 типа.

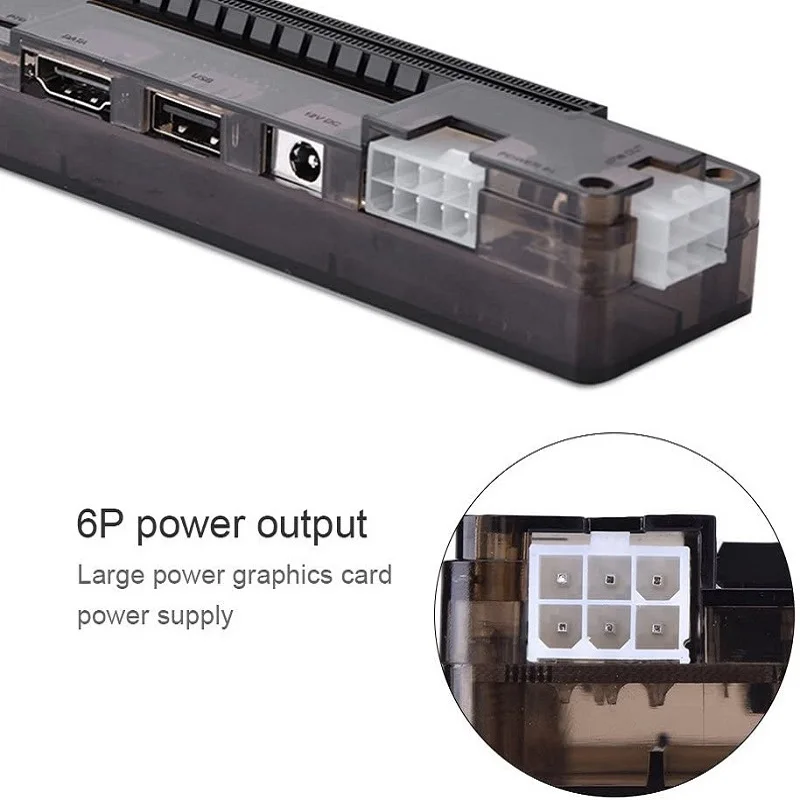

С 6-контактным интерфейсом для подключения источника питания видеокарты; 8-контактный интерфейс для подключения источника питания EXP GDC.
Используйте для инженерных измерений, сбора данных, отладки серверов, вычислений на GPU и других промышленных приложений, конечно же, по-прежнему Используйте d для доступа к большинству видеокарт для игры.

Примечание:

EXP GDC-это внешний графический адаптер для ноутбука, видеокарта в комплект не входит.
Если вы используете дисплей своего ноутбука, пожалуйста, убедитесь, что он имеетIntel (r) hd graphicsИ подключен выше GTS450 как NVIDIA graphics. В противном случае вам понадобится внешний монитор. Обычно внешний монитор улучшает производительность.

Эти продукты не поддерживают эти модели ноутбуков, пожалуйста, не делайте заказ, если вы используете эти ноутбуки:

Asus(N55SF, N75SL , ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, N55SL, K45dr)

LenovoE530, L430, E43, U410, E49, K49, G50-75M (новый добавить)

HPH533OM, 6910, 5310M

HaseeUi45, EVI4

HaierT68

Acer4739z , Acer E1-451G

Samsung450R , 270e5k , np450r5j-x05cn

Dell5437 , N55SL,

Примечание:Эти модели ноутбуков-это известная модель, которая не подходит. Но это не означает, что любой ноутбук, кроме этого списка, будет работать. Вам все равно нужно узнать, подходит ли ваш ноутбук для использования адаптера EXP GDC для подключения внешней графической карты.

Поддерживаемые Ноутбуки (известно):

5. При использовании ключа ngff m.2 a/e на некоторых ноутбуках могут возникнуть проблемы с белым списком. Так как эти ноутбуки могут не быть подключены к M. 2 A/E ключ с использованием продуктов, не указанных производителем. Чтобы решить эту проблему, вам нужно научиться отбеливать BIOS. Но whitewash BIOS имеет высокий риск для вашего ноутбука. Если вам это не подходит, пожалуйста, не делайте этого.

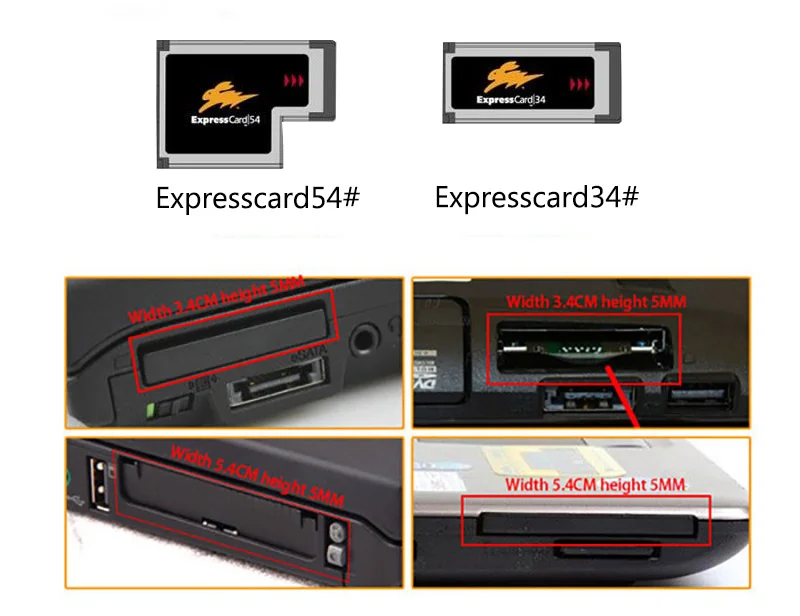

Примечание: размер нашего кабеля expresscard 34 мм, а размер 34 мм подходит для разъемов размером 34 мм и 54 мм.

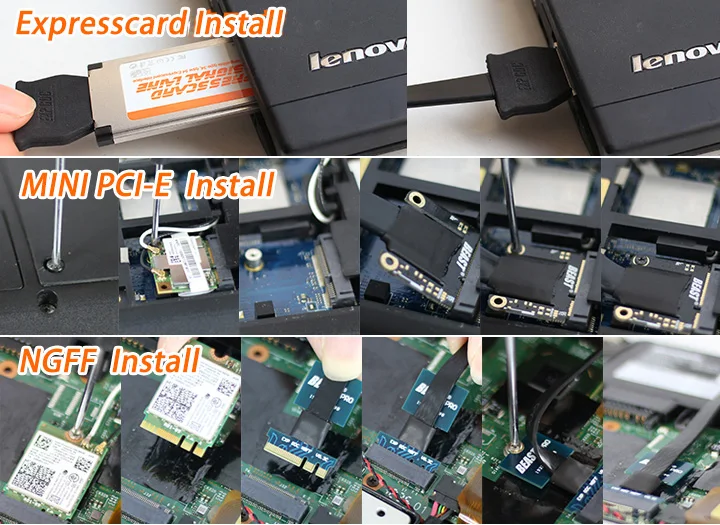

Пожалуйста, обратитесь кРуководство по эксплуатацииТщательно упакопосылка вается при установке этого продукта. Вы также можете просмотреть видео по ссылке на продукт.

Ссылка для загрузки руководства пользователя:

//drive.google.com/file/d/1mDqWBSgMR-uR8fX6ZIBnQl2Bhufo--gR/view?usp=sharing

Упаковочный лист:

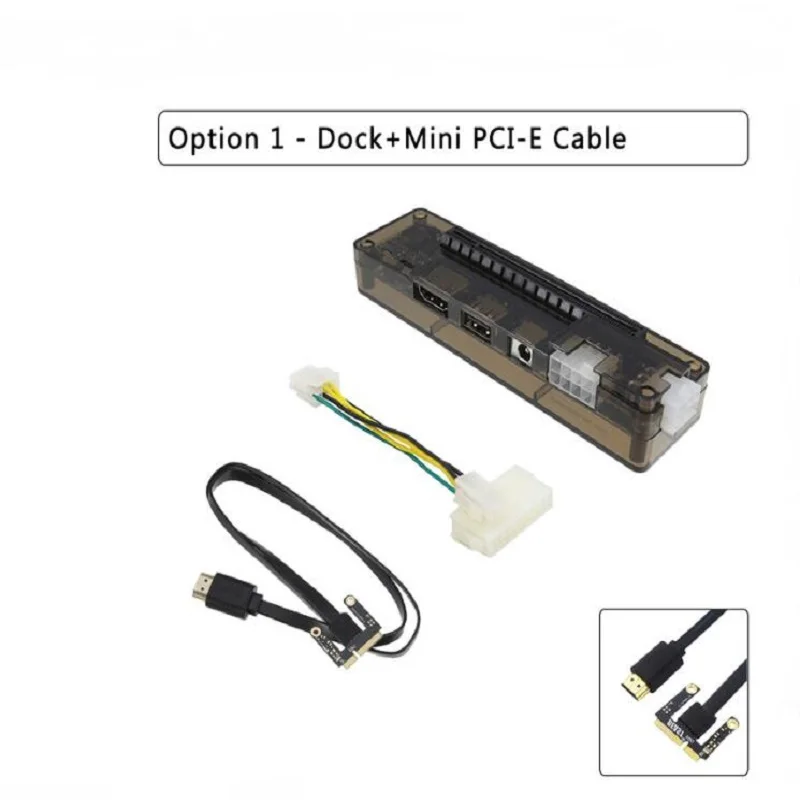

Вариант 1:

1 x адаптер EXP GDC

1 х Инструкция

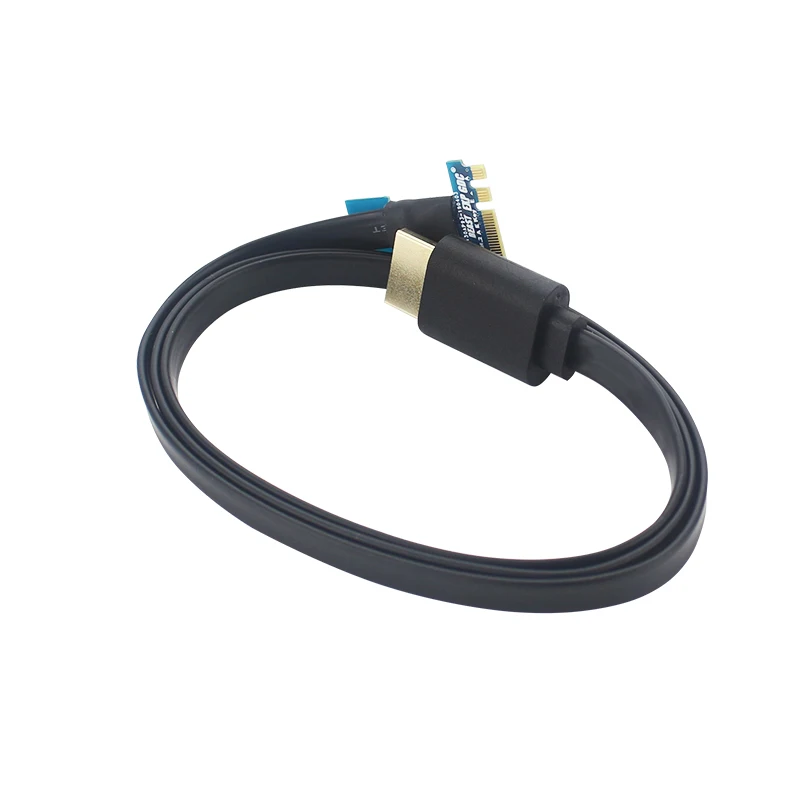

1 x линия передачи данных MINI PCI-E

1 x Кабель питания ATX

Вариант 2:

1 x адаптер EXP GDC

1 х Инструкция

1 x ключевая линия передачи данных NGFF M.2 A

1 x Кабель питания ATX

Вариант 3:

1 x адаптер EXP GDC

1 х Инструкция

1 x линия передачи данных Expresscard

1 x Кабель питания ATX

Вариант 4:

1 x адаптер EXP GDC

1 х Инструкция

1 x линия передачи данных MINI PCI-E

1 x ключевая линия передачи данных NGFF M.2 A

1 x Кабель питания ATX

Вариант 5:

1 x адаптер EXP GDC

1 х Инструкция

1 x линия передачи данных MINI PCI-E

1 x линия передачи данных Expresscard

1 x Кабель питания ATX

Вариант 6:

1 x адаптер EXP GDC

1 х Инструкция

1 x ключевая линия передачи данных NGFF M.2 A

1 x линия передачи данных Expresscard

1 x Кабель питания ATX

Вариант 7:

1 x адаптер EXP GDC

1 х Инструкция

1 x линия передачи данных MINI PCI-E

1 x ключевая линия передачи данных NGFF M.2 A

1 x линия передачи данных Expresscard

1 x Кабель питания ATX

(8-контактный кабель питания можно разделить на 6-контактный кабель)

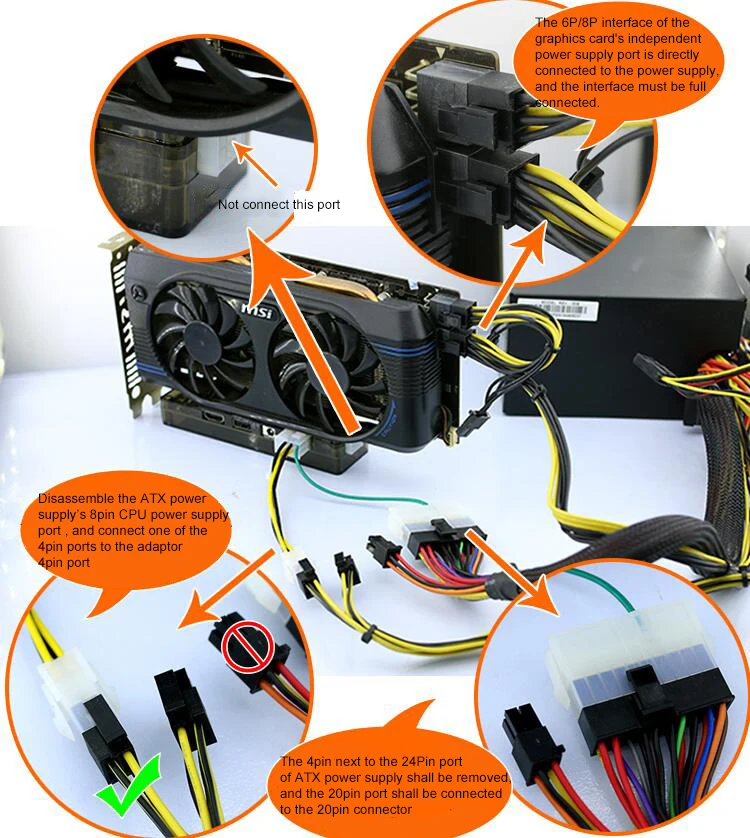

Как подключить питание:

-Рекомендуется мощность ATX, мощности должно быть достаточно для вашей графической карты. Сам EXP GDC потребляет меньше энергии.

Часто задаваемые вопросы:

Мой ноутбук модели xxx, он работает?

Если вы являетесь моделью ноутбука в списке поддержки, то обычно она может работать. Если его нет в списке поддержки, мы не сможем убедиться, что он может работать на 100%. Если ваш ноутбук в списке не поддерживает, то не покупайте его.

Какой интерфейс использует мой ноутбук?

Вы можете сделать четкое фото интерфейса вашего ноутбука и показать нам. За исключением интерфейса скоростной карты, вам нужно открыть заднюю часть ноутбука, чтобы посмотреть на него.

Какой блок питания мне следует использовать для него?

Мы предлагаем питание ATX. Мощности должно быть достаточно для вашей внешней графической карты. Например, если ваша внешняя графическая карта использует мощность 300 Вт, то вам лучше использовать мощность ATX 350 Вт.
Пожалуйста, подключите кабель питания правильно. (у нас есть изображение, чтобы показать его в описании продукта)

Могу ли я использовать порт постоянного тока для питания?

Обратите внимание, что порт постоянного тока для входной мощности обеспечивает питание 12 В, ток не может превышать А. Таким образом, он может поставлять только мощность 150 Вт. И вы можете использовать только внешнюю графическую карту, которая использует мощность не более 150 Вт. Также убедитесь, что вы используете источник питания хорошего качества, иначе это может повредить ваши устройства. Неправильное подключение кабеля питания может привести к повреждению устройств. Не подавайте питание до подключения.
