USB резистор Электронная нагрузка постоянного тока с переключателем регулируемый

USB резистор Электронная нагрузка постоянного тока с переключателем регулируемый

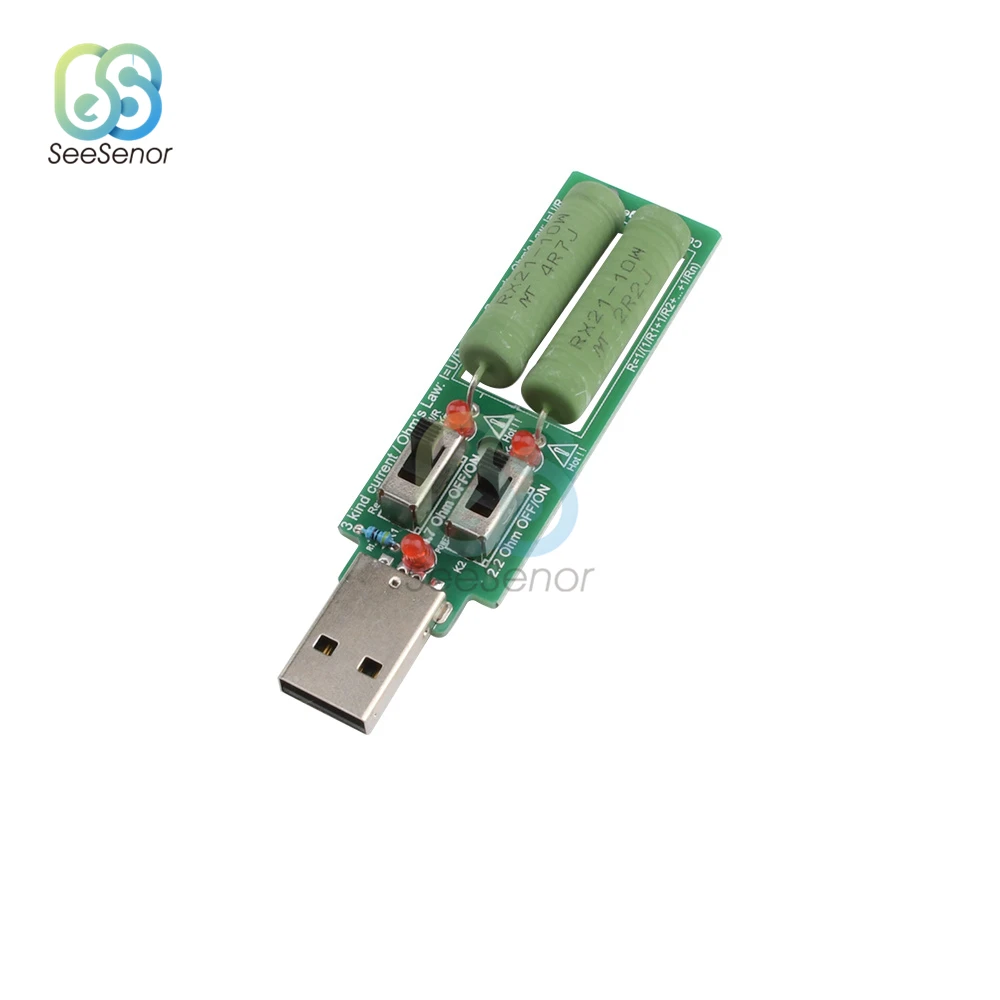

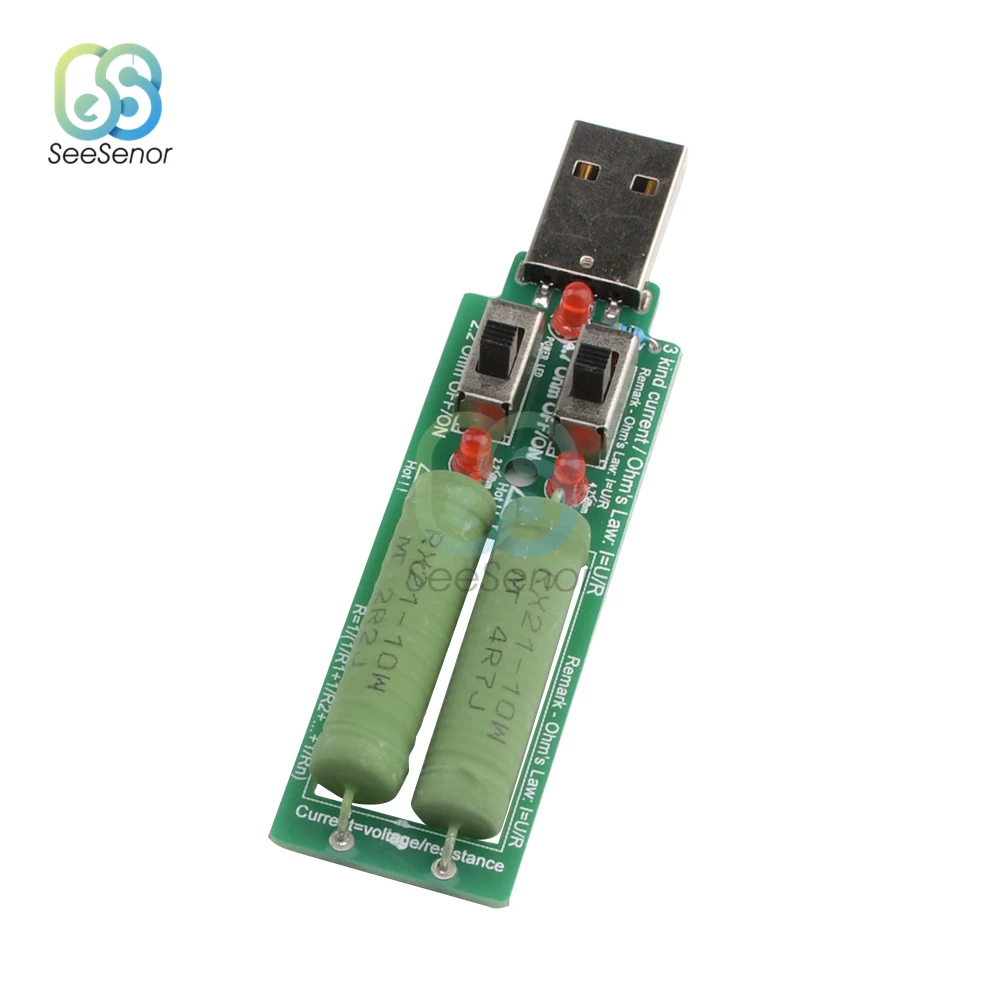

Разработан в соответствии с принципом закона Ом и через резистор параллельно через другой переключатель, может производить 3 вида сопротивления нового USB электронного разряда сопротивления нагрузки, В тех случаях, когда все переключатель работает, 2,2 Ом/10 Вт, 4,7 Ом/10 Вт, 2 виды сопротивление параллельно в одно и то же время, В напряжении 5 в почти может производить ток разряда 3A.

Фактический текущий размер, пожалуйста, согласно законам Ома: I = U/R

Резистор в параллельной формуле расчета: R = 1/(1/R1 + 1/R2 +...+ 1/Rn)

K1 = 4.7 Ом/10 Вт, K2 = 2.2 Ом/10 Вт

Устройство нагрузки работает, сопротивление обмотки вызвано большим током, будет производить очень высокую температуру, поэтому в процессе использования, и просто использовать законченный в течение короткого периода времени, абсолютно не могу подвергать воздействию человека золотые металлические части радиатора, чтобы избежать ожогов! Контактный тестер для легковоспламеняющихся предметов, Для того, чтобы избегать пожаров! В процессе использования должны быть очень внимательны!

Учитывая особенности термостойкости, при первоначальном использовании электричества через некоторое время появляется немного белого дыма и запаха, потому что снаружи краска содержит очень мало влаги, высокотемпературное электрическое отопление, влага испаряется, образует феномен белого дыма, создает специфический запах при высокой температуре краски для выпечки снаружи, Полностью исчезают после использования в течение определенного периода времени. Это явление неизбежно, относится к нормальной ситуации, не нужно беспокоиться о том, что тестер нагрузки может повредить, пожалуйста, будьте уверены, что использование

Применение нагрузки:

Может быть удобно протестировать зарядное устройство для мобильных устройств, мобильный телефон зарядное устройство, выходной ток USB, например, для отметки, если подключение USB выше. И может сделать это для мобильного источника питания и USB адаптера питания испытание на старение, испытание на старение сопротивление разряда будет горячим, температура контролируется в 80 ~ 85, пожалуйста, обратите внимание, чтобы предотвратить горячее

Размер: 6,5х2, 2 см/2,56х0,87 дюйма

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Обзор:

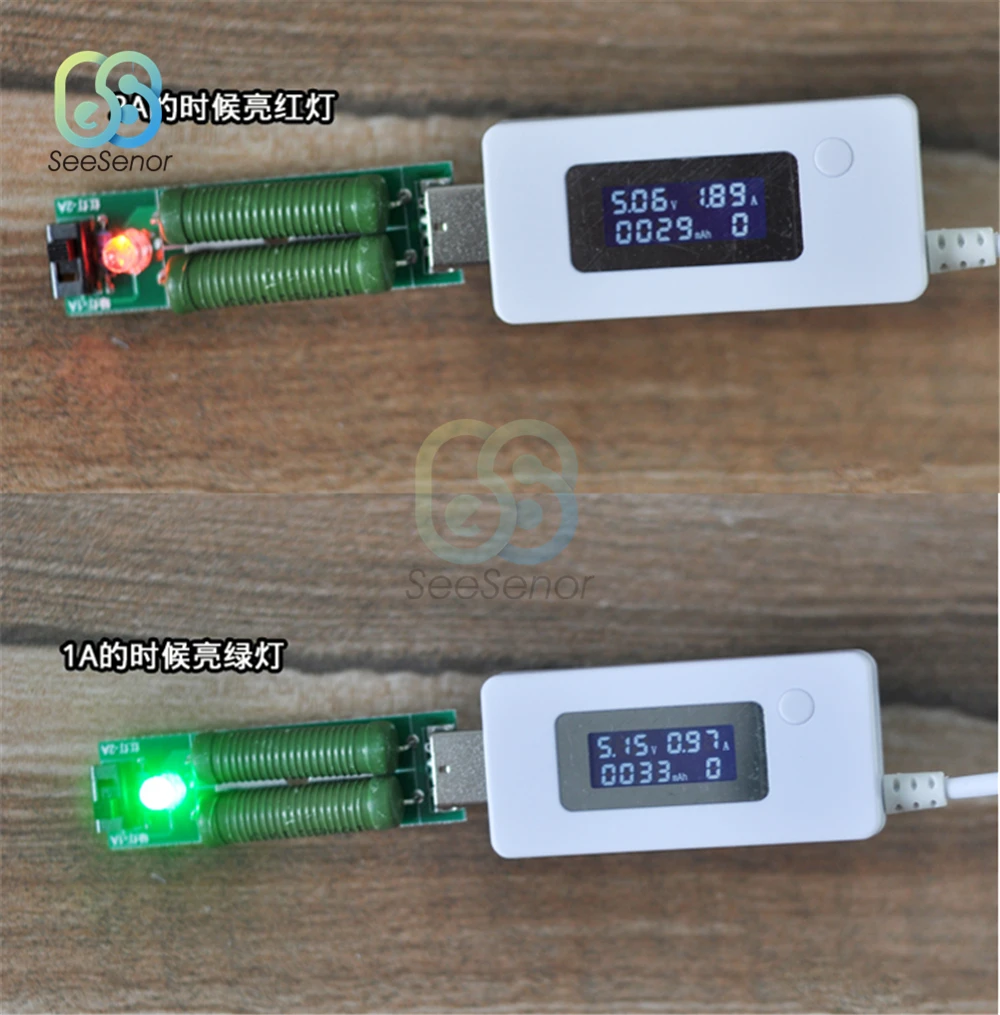

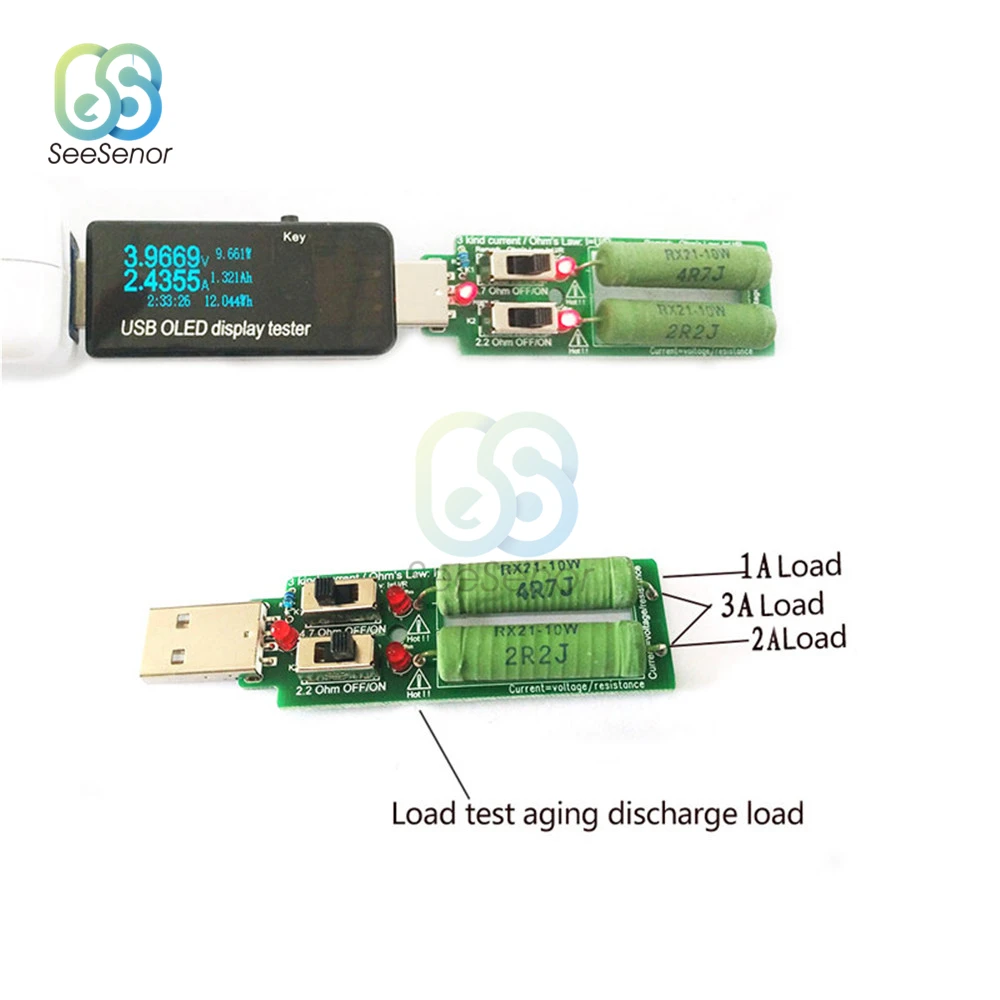

Согласно законам Ома (значение напряжения/сопротивления = выходной ток), разрядная нагрузка USB предназначена для загрузки различных значений сопротивления мощности через два переключателя выше, И 3 типа старения тока могут быть получены, которые являются 1A/2A/3A. Встроенные соответствующие Световые индикаторы и индикатор питания с различными сопротивлениями ясны. Он прост в использовании и используется для тестирования старения мобильного зарядного устройства power bank.

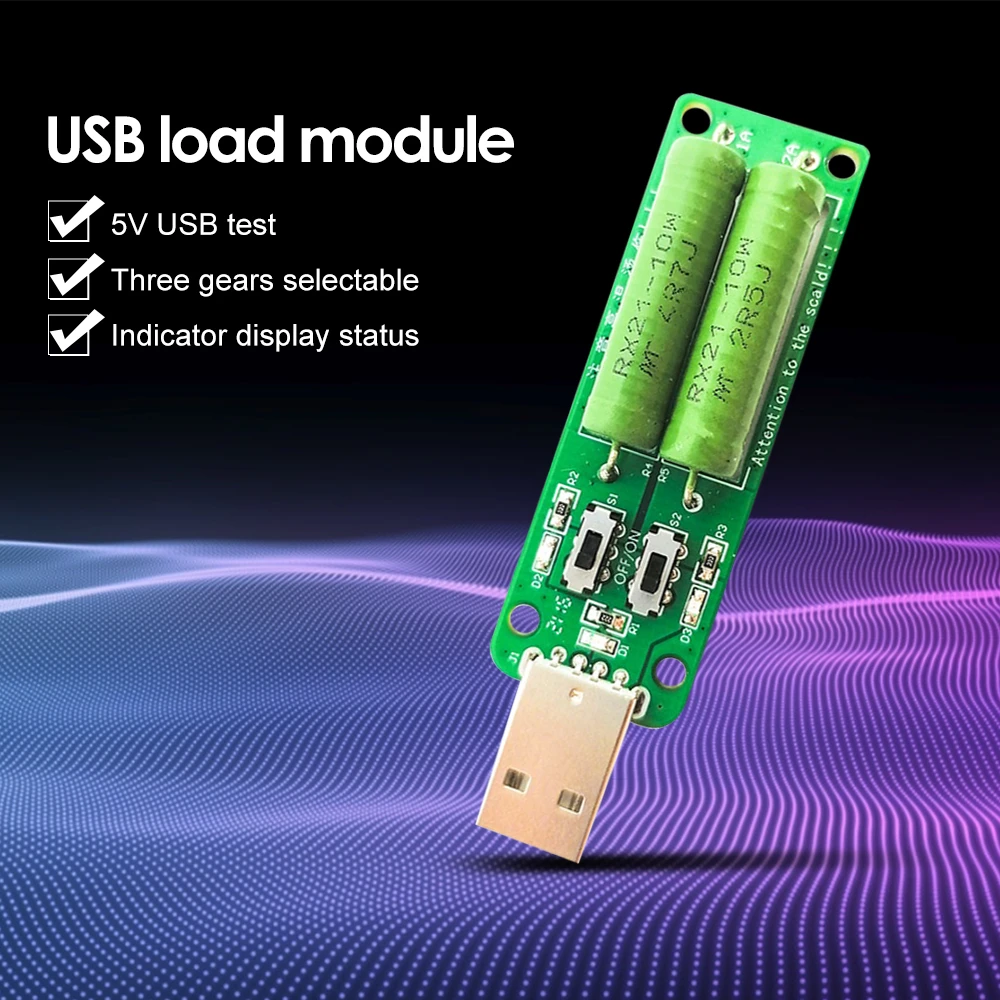

Особенности

1. 5 в USB тест

2. Можно выбрать три шестерни

3. Индикатор показывает состояние

Описание и описание оборудования

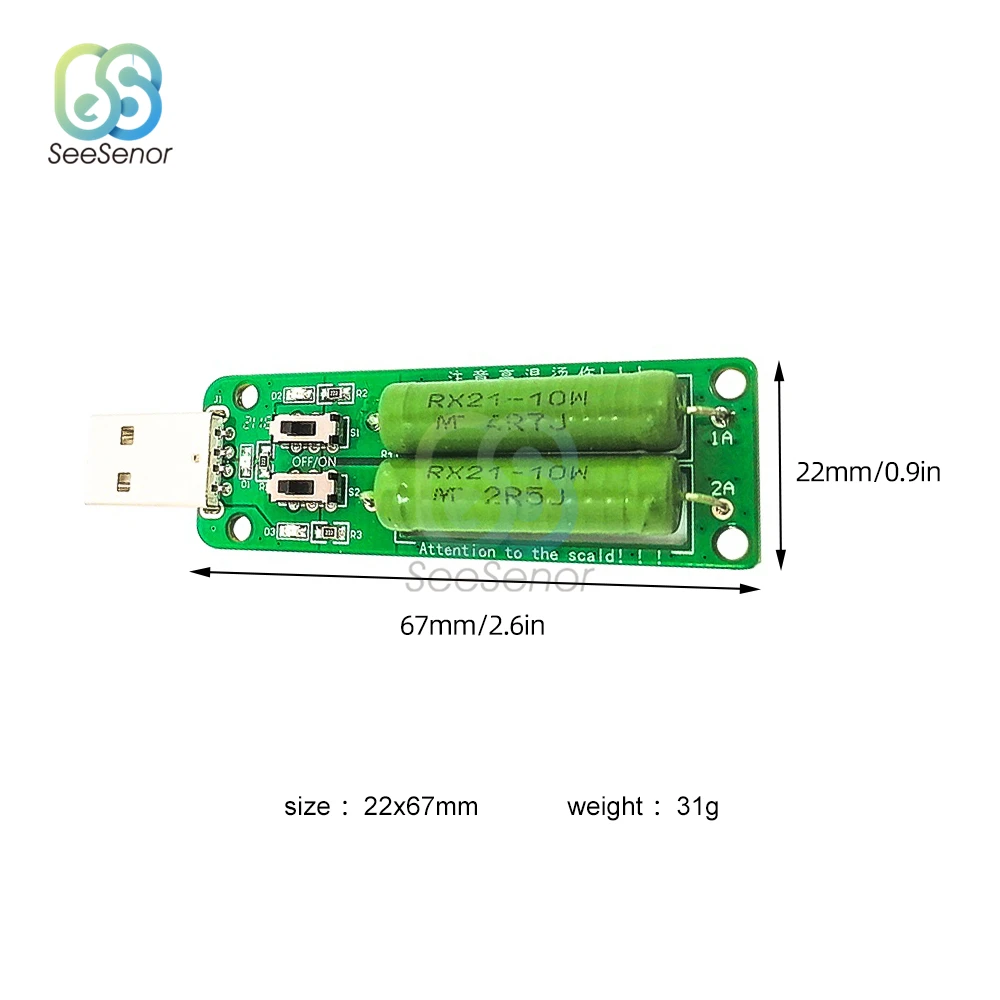

Размер платы: 67*22 мм

Вес: 31 г

Инструкции по использованию

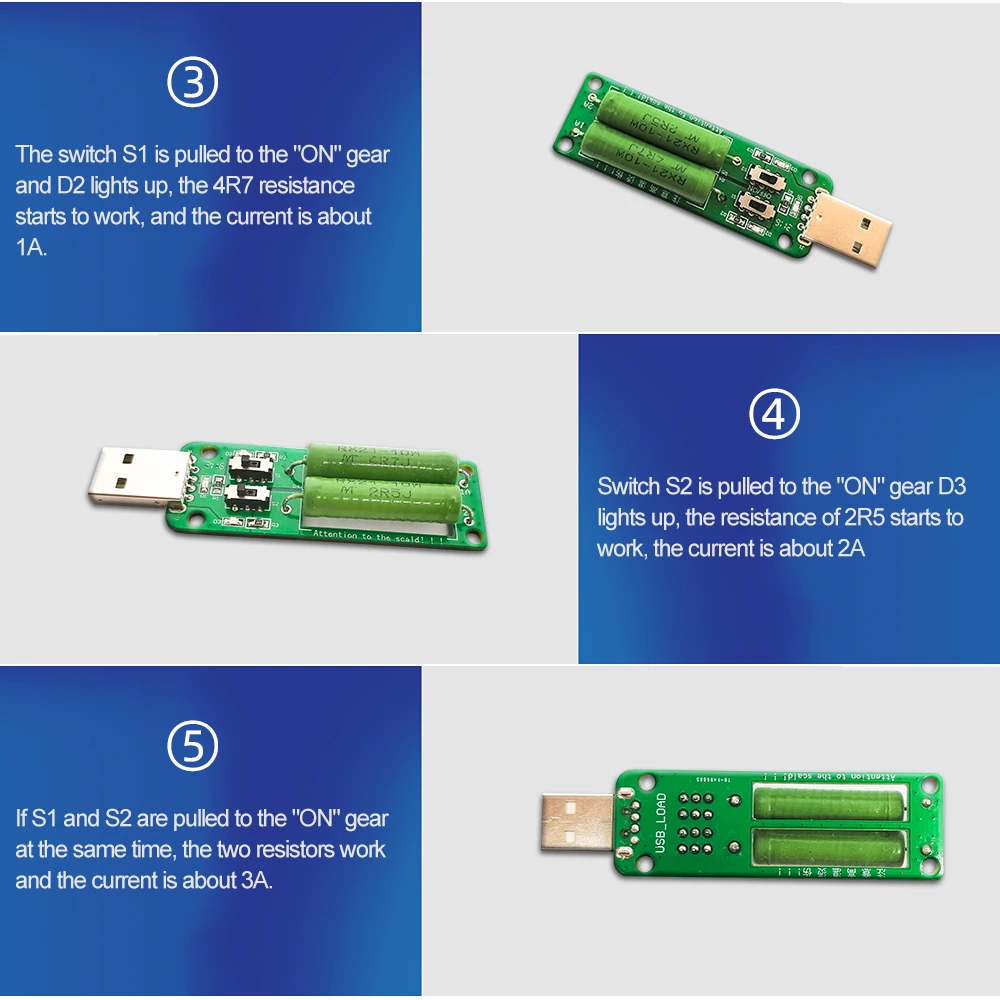

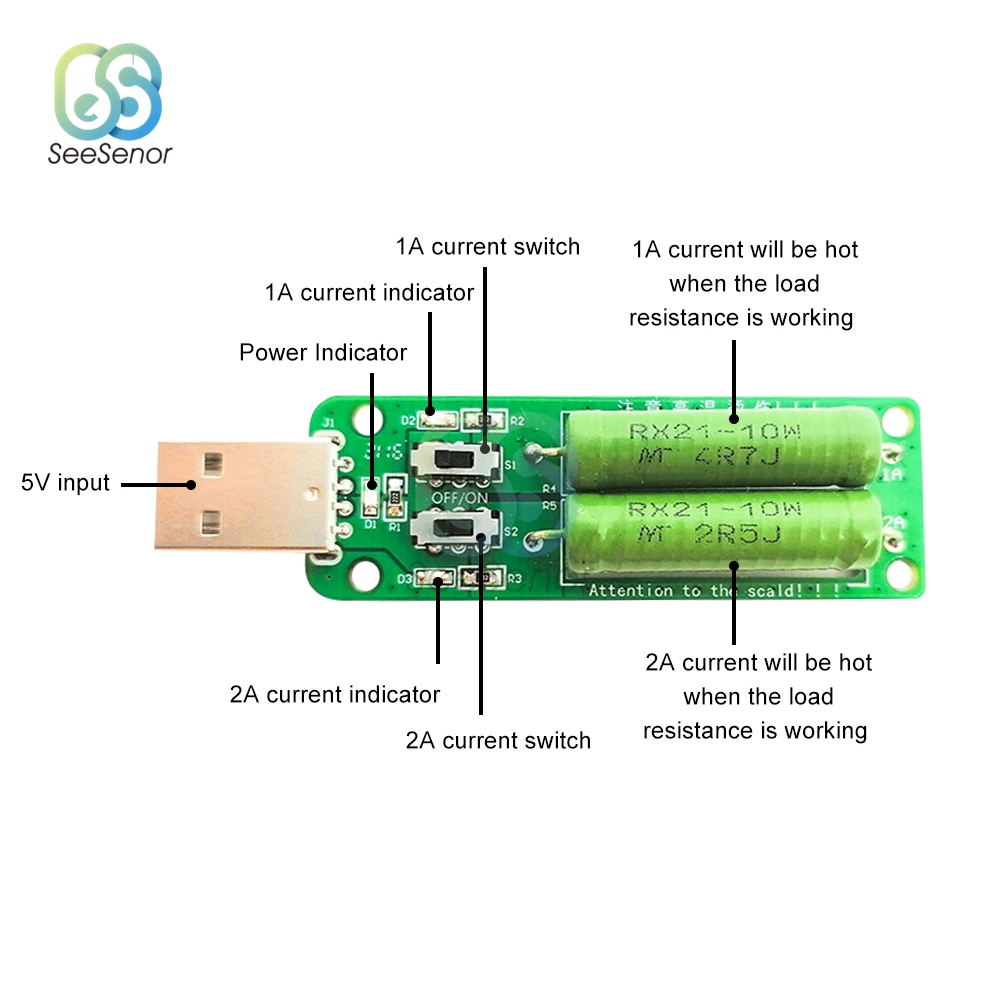

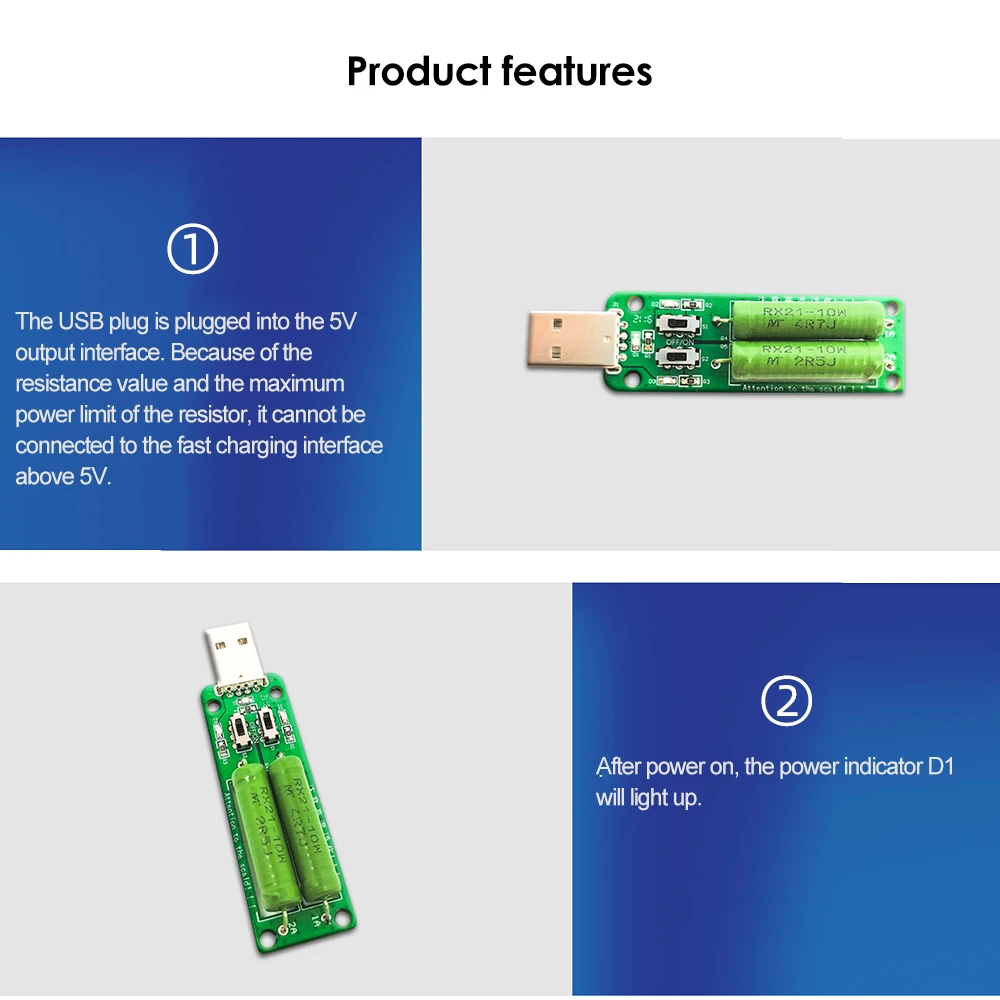

Usb-разъем подключен к выходному интерфейсу 5 В. Из-за значения сопротивления и максимального предела мощности резистора, он не может быть подключен к интерфейсу быстрой зарядки выше 5 В. После включения индикатор питания D1 включит светильник. Переключайте S1 на «ON» gear, D2 загорается, 4R7 резистор начинает работать, и ток составляет около 1A. Переключение S2 на «ON» gear, D3 загорается, 2R5 резистор начинает работать, и ток составляет около 2А. Если S1 и S2 переключаются на «ON» gear одновременно, два резистора работают и ток составляет около 3A.

Примечание!

Поскольку большое количество тока потребляется рабочим нагревом резистора, резистор будет нагреваться. Не прикасайтесь к резистору руками, чтобы избежать ожогов.
