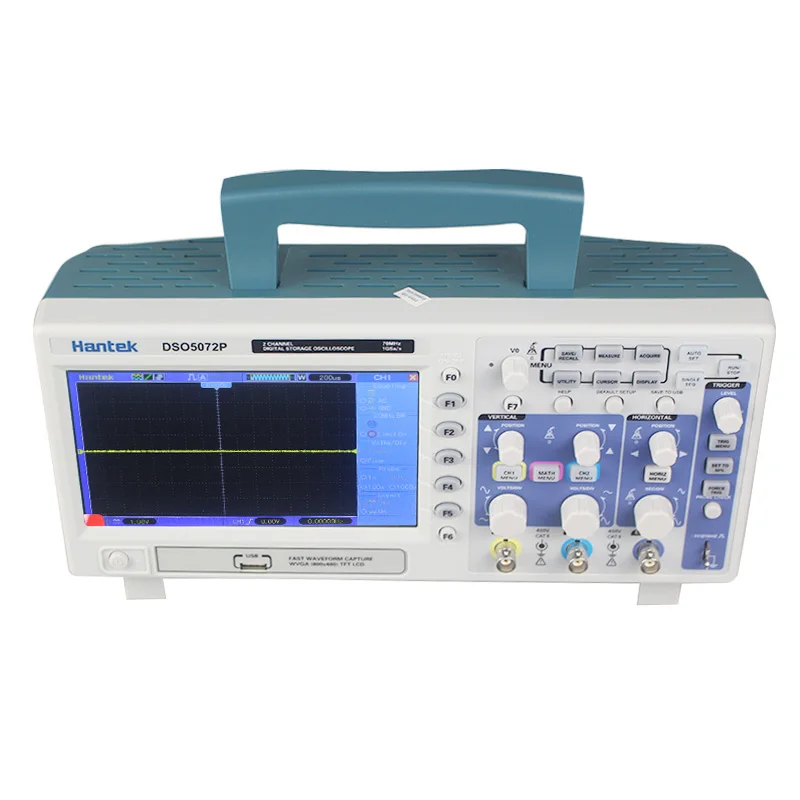

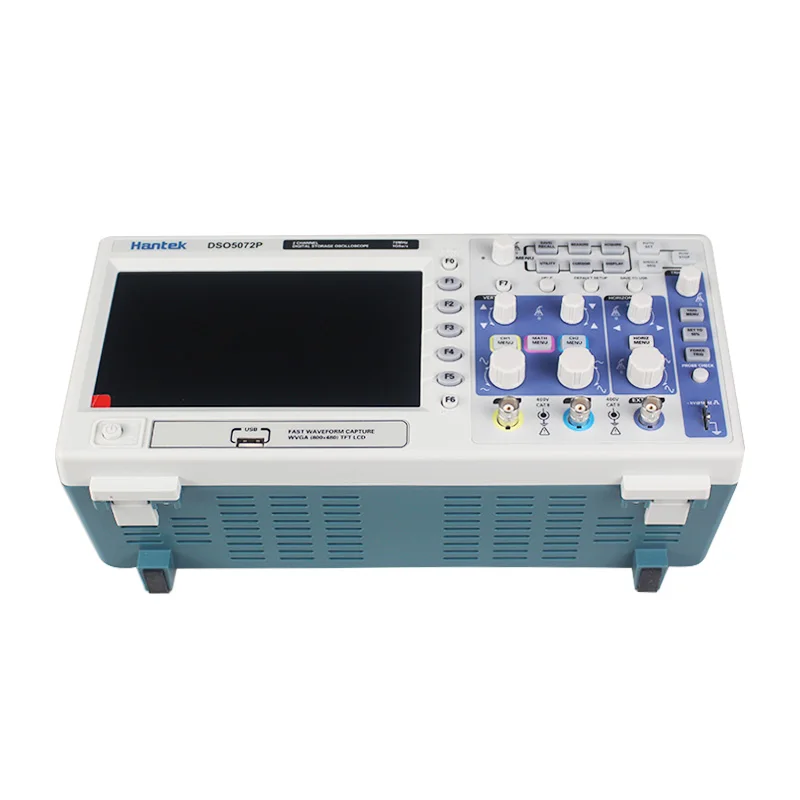

Оригинальный USB цифровой осциллограф DSO5202P/DSO5102P/DSO5072P 2 канала 100 МГц 1GSa/S 40K |

Оригинальный USB цифровой осциллограф DSO5202P/DSO5102P/DSO5072P 2 канала 100 МГц 1GSa/S 40K |

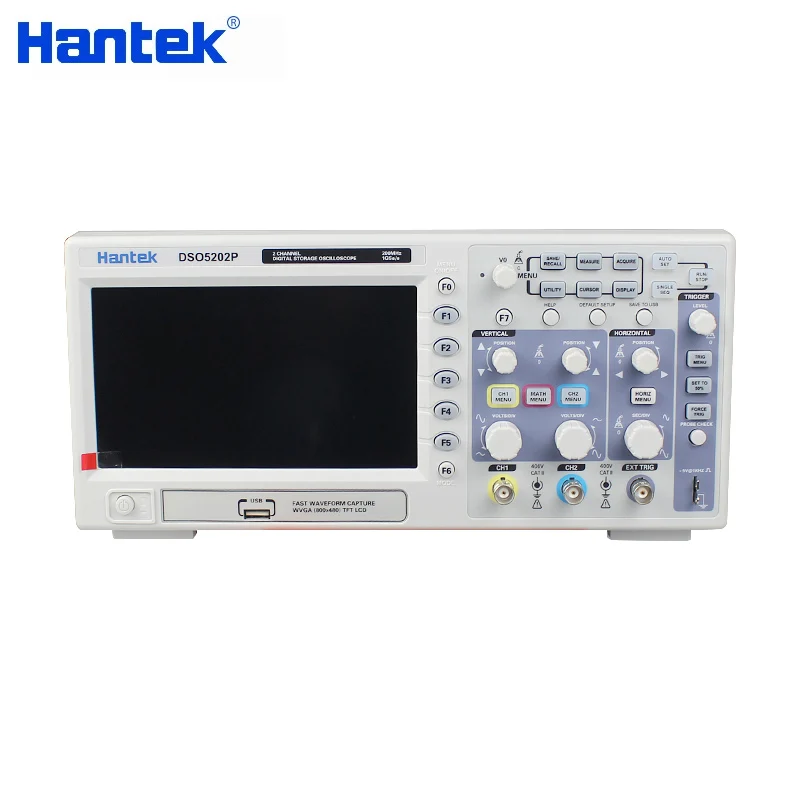

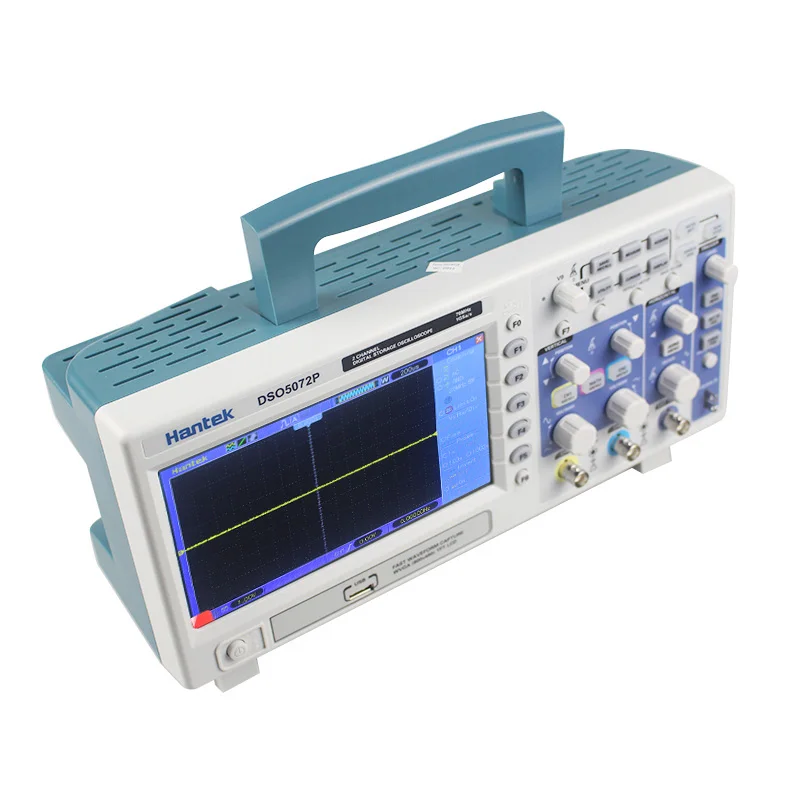

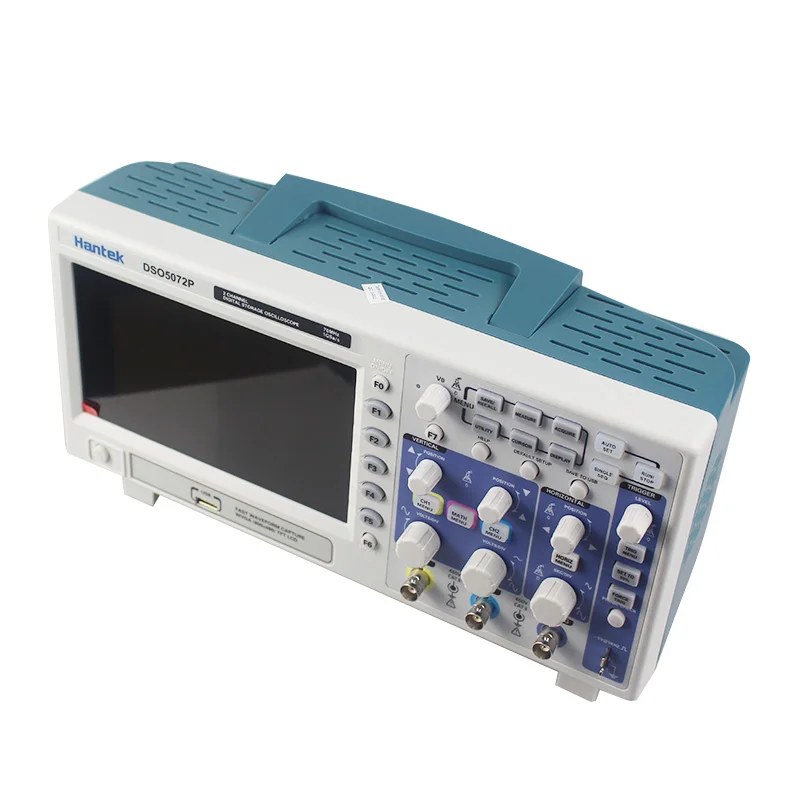

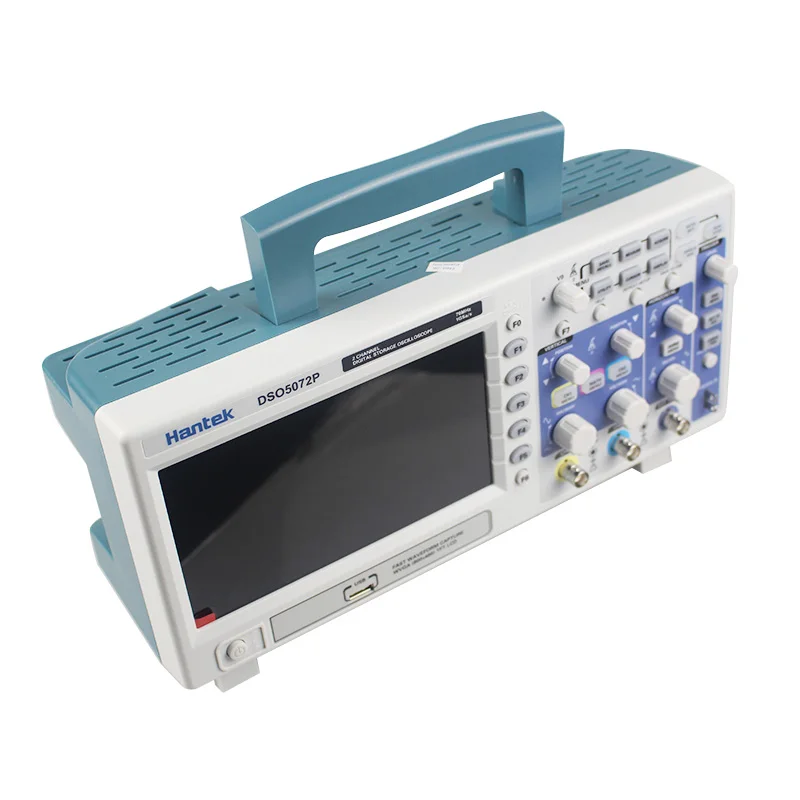

Hantek DSO5202P цифровой осциллограф 200 МГц 2 канала 1GS/s 7 ''TFT LCD 800x480 запись Le

Особенности:

Полоса шириной 200 м

1gsa/s частота образцов в реальном времени
Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)

Длина записи до 24K
Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
USB хост и подключение устройства, стандарт
Несколько автоматических измерений
Четыре Математические Функции, включая стандарт FFTs

Предоставляет программное обеспечение для анализа в реальном времени ПК

Модель

DSO5202P

DSO5102P

DSO5072P

Полоса пропускания

200 МГц

100 МГц

70 МГц

Канал

2

Образец в реальном времени

1GSa/s

Эквивалентный образец

25GSa/s

Глубина памяти

40K

Время подъема

1.7ns

3.5ns

5ns

Точность базы времени

50ppm

Диапазон временных рамок

2ns/div-40s/div

4ns/div-40s/div

Вход Impendance

1 м

Диапазон Вольт/Див

2МВ/Див-5 В/Див

Преобразователь A/D

8 бит

Диапазон положения

С алюминиевой крышкой, 50В (5V/div), 40V(2V/div-500мВ/див),
2 вольт постоянного тока (200 мВ/div-50mV/div), 400mV(20 мВ/div-2mV/div)

Точность усиления постоянного тока

3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;
4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Ограничение полосы пропускания

20 МГц

Типы триггеров

Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Математика

+,-, X, ÷,FFT

Измерение курсора

Разница напряжения между курсорами:V;
Разница во времени между курсорами: T;
Обозначение T в Hertz (1/T);

Автоматическое измерение

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF

Дисплей

7 "TFT 16K цветной ЖК-дисплей, 800*480 точек

Размеры

313 мм x 108 мм x 142 мм

Вес

2,08 кг

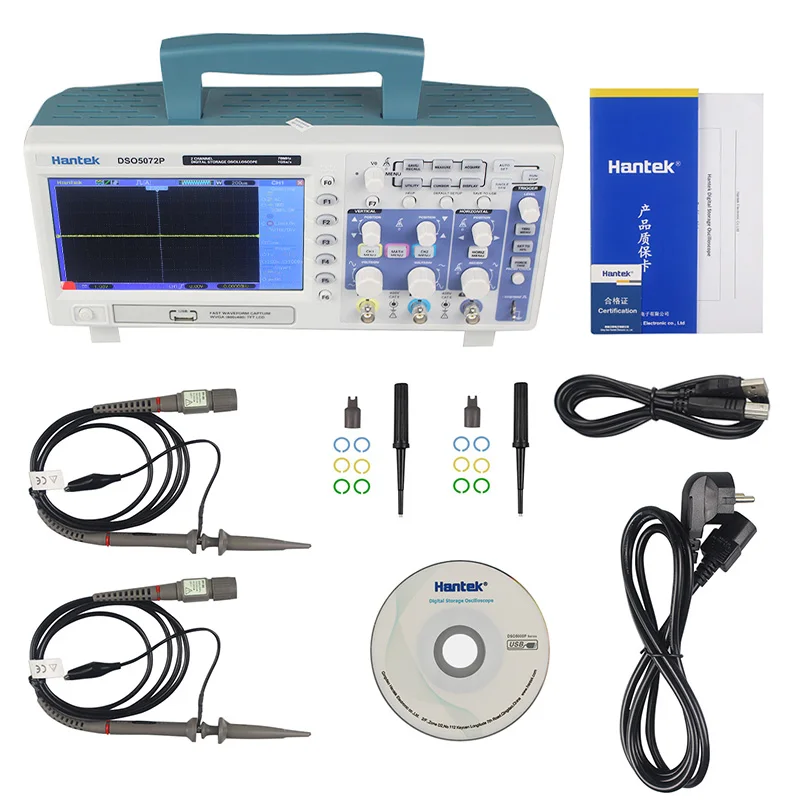

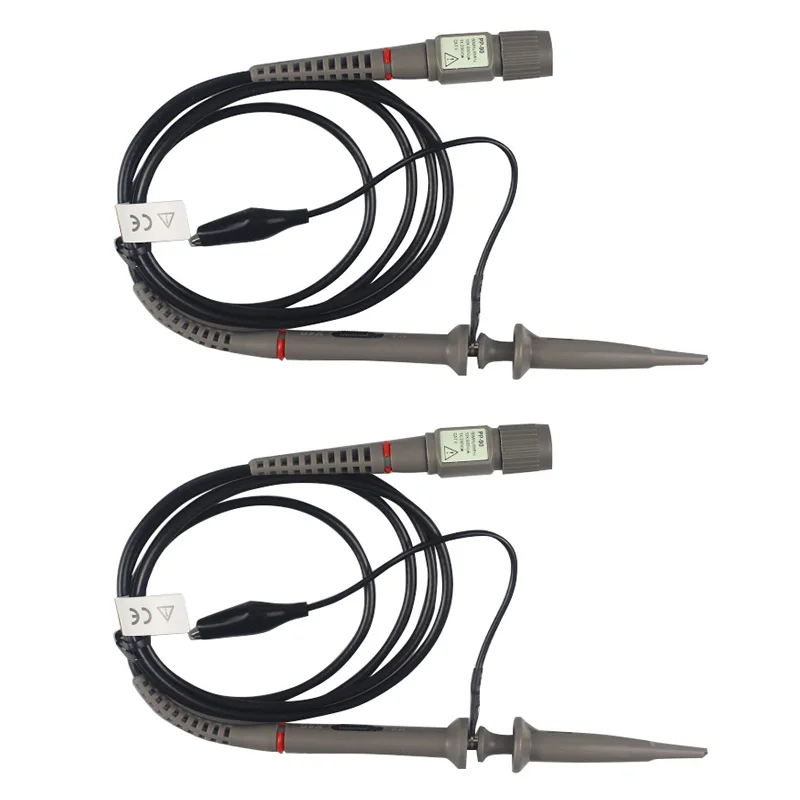

Стандартный зонд

PP200x2

PP150X2

PP80X2
