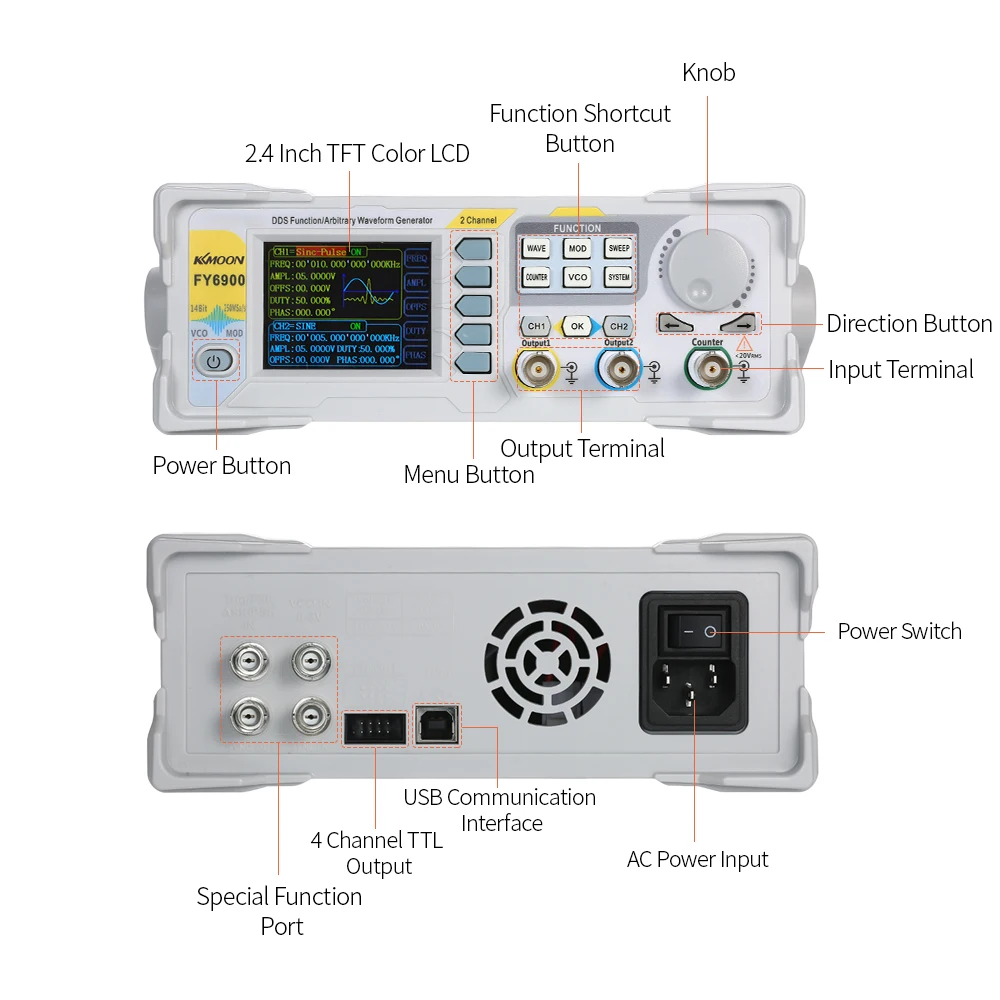

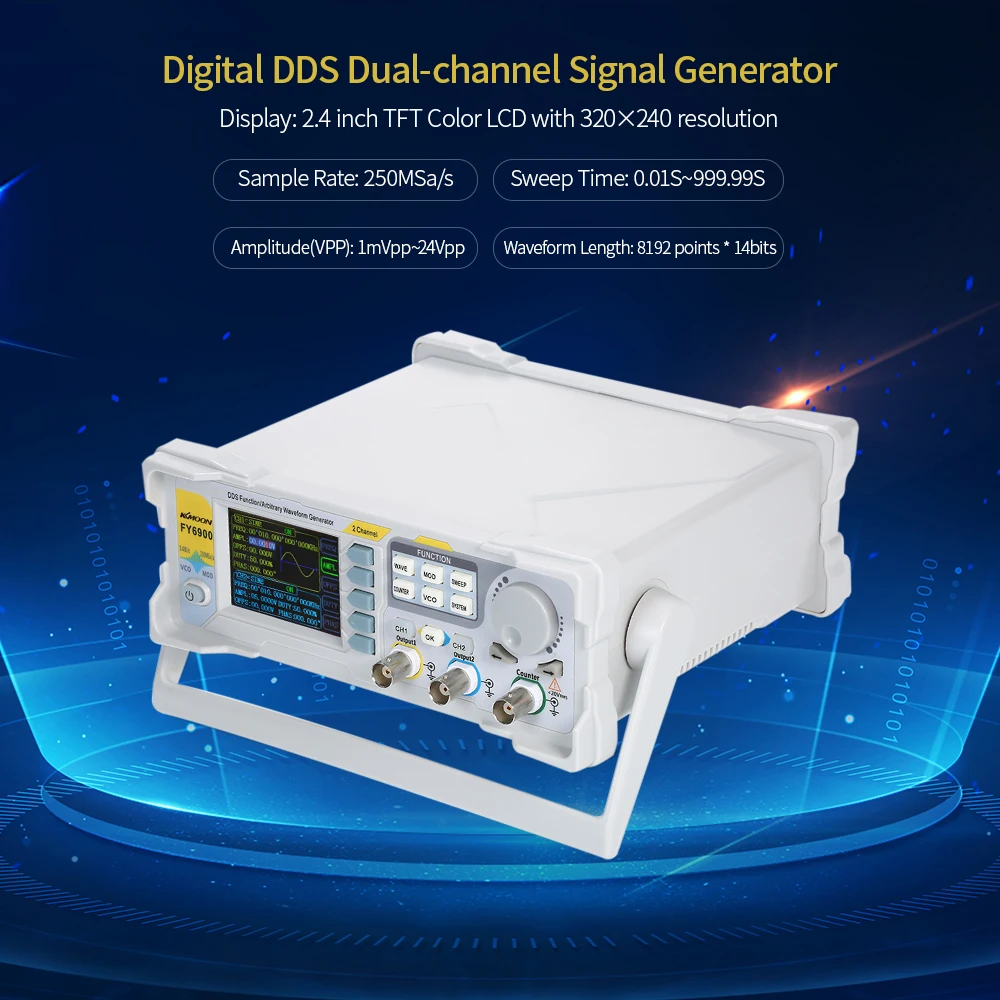

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

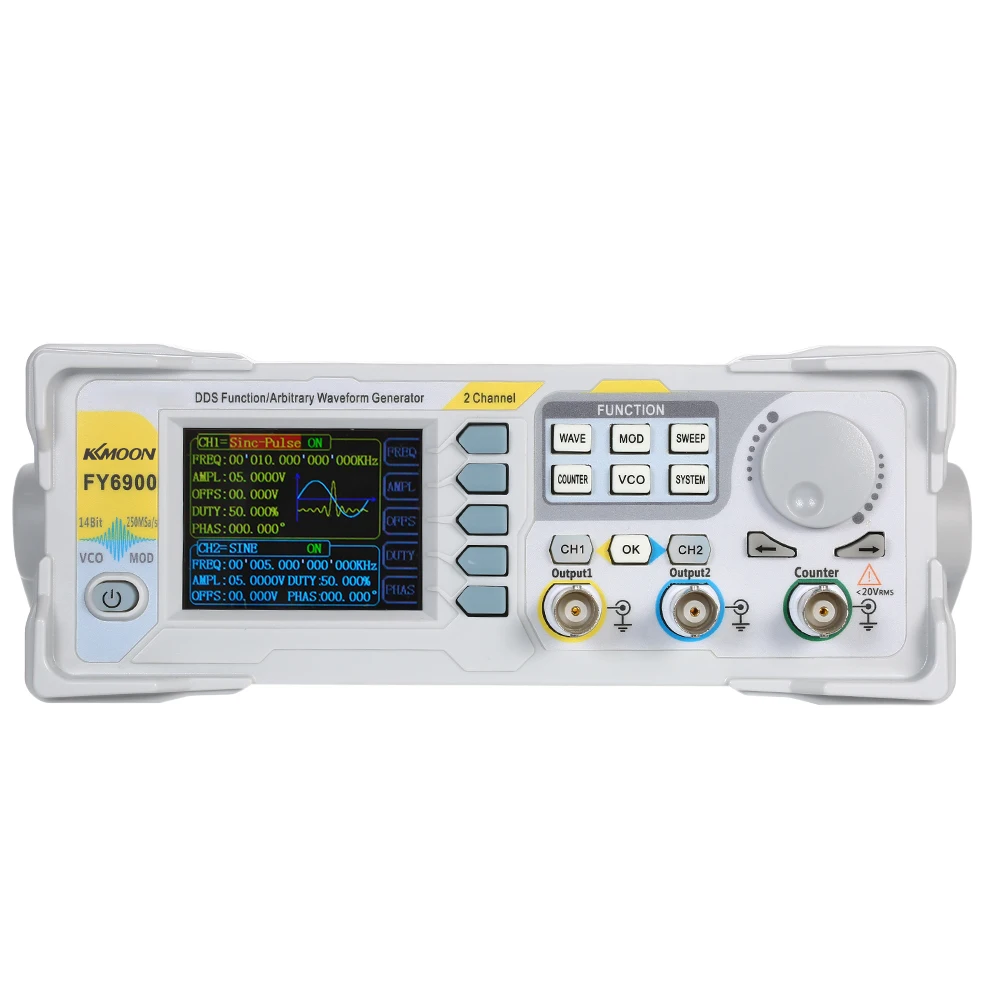

2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Технология MagicPulse, низкое дрожание (RMS)<200ps.
Прибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации, 14 бит в вертикальном направлении.
Может выводить до 99 групп функций/произвольной формы, содержит 35 групп предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, геометрической подъем, геометрической падение, шум, постоянный ток и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину хранения сигналов 8192 точек * 14 бит; (чем дольше глубина хранения сигналов, тем больше деталей сохраняется Форма волны, И детали сигнала могут быть восстановлены с высокой точностью.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.
Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, цикл управления напряжением и модуляция PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
Точно Отрегулируйте фазы двух каналов. Точность может быть 0,01 °.
Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон 0 ~ 24Vpp.

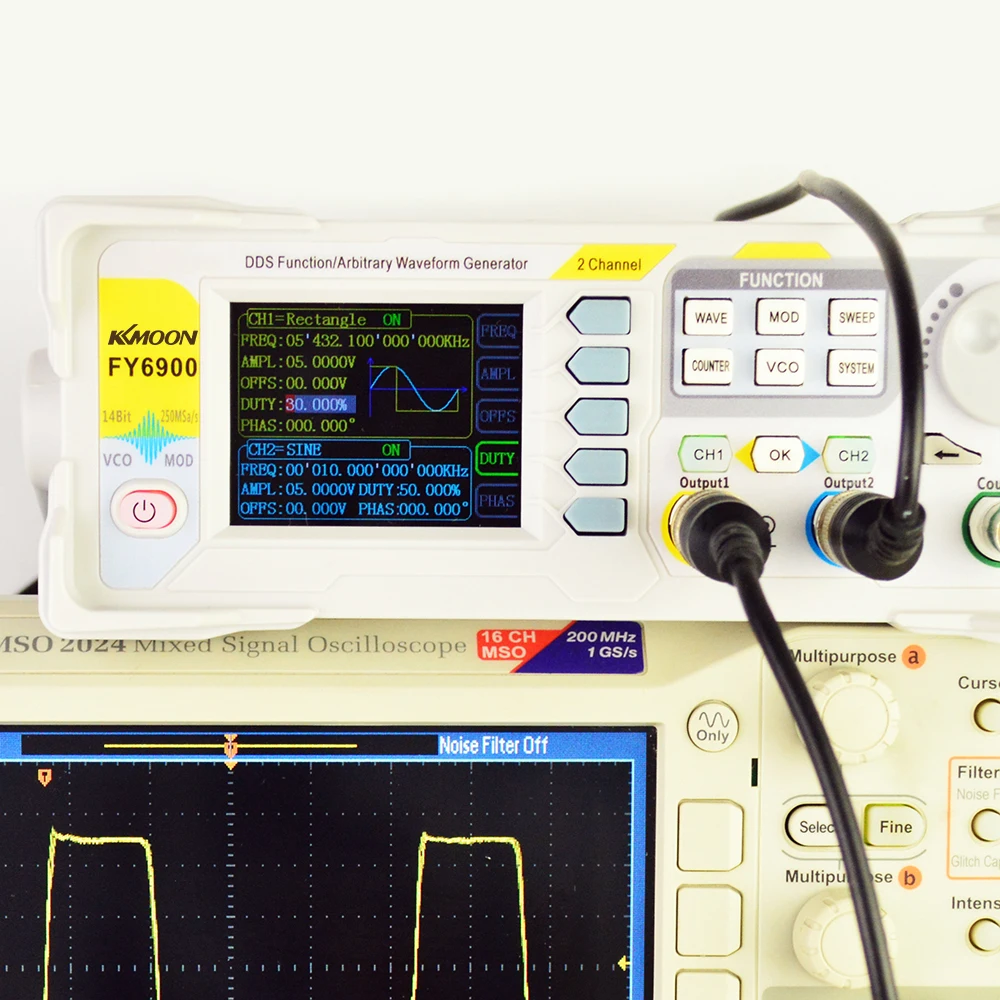

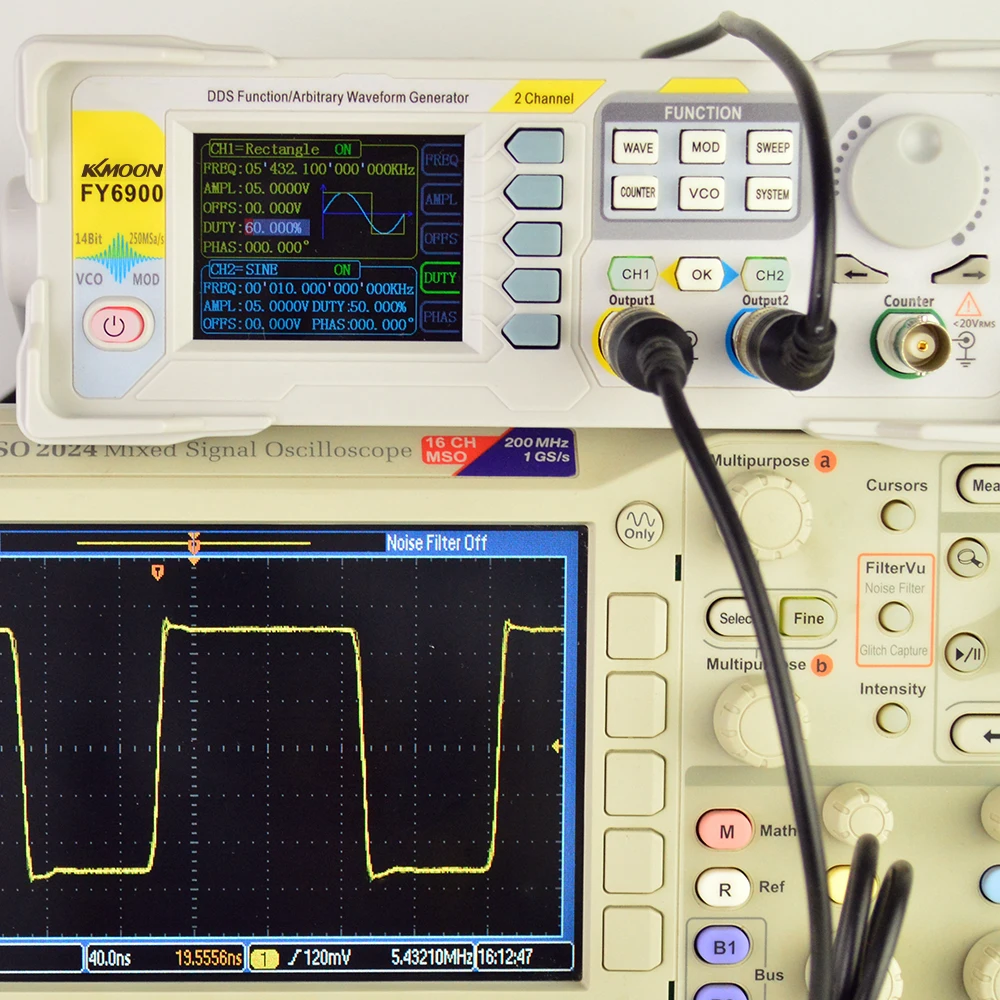

Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, Регулируемое разрешение 0.01%.
-12 В ~ + 12 В постоянного тока функция смещения. Разрешение 0,001 в.
Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.
Функция связи: все функции могут управляться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы ПК, которая включена в пользовательский CD-диск.

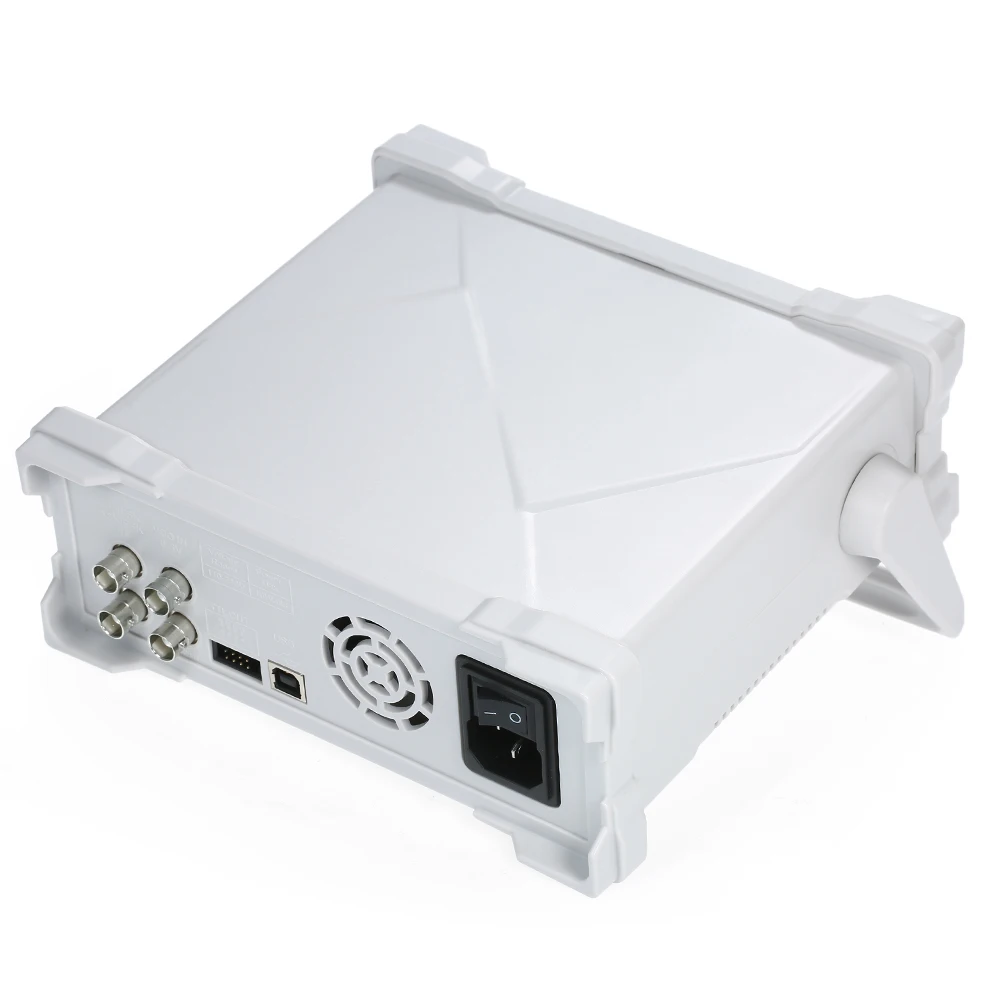

Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

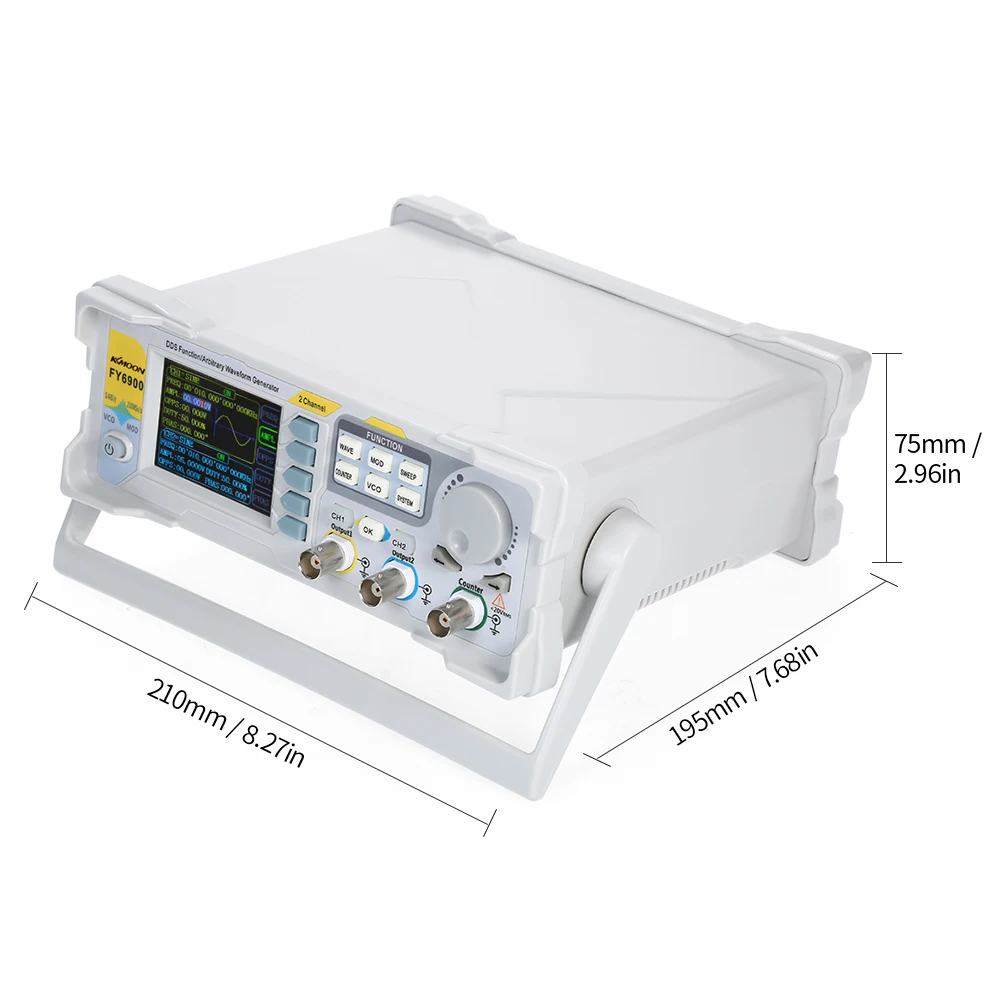

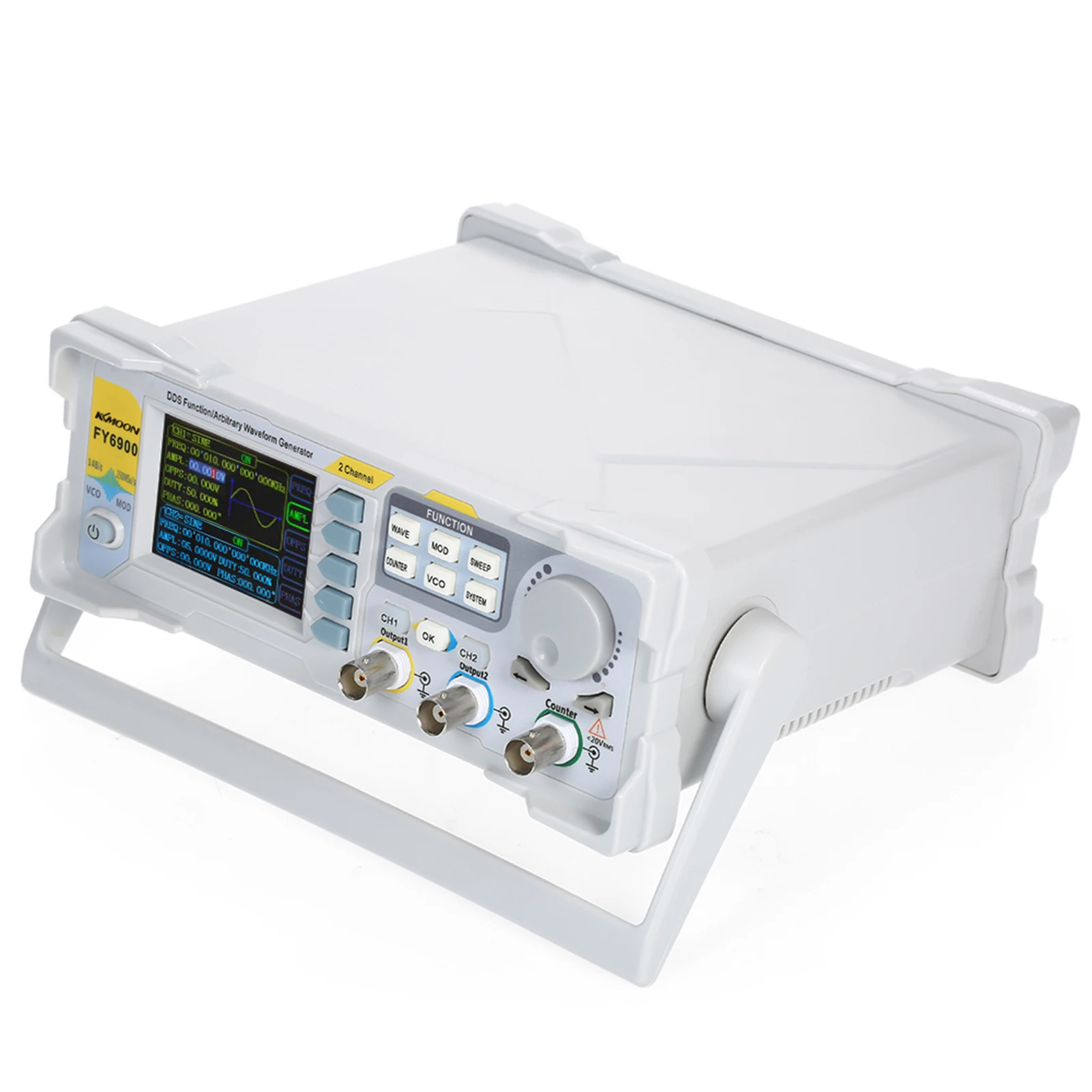

Спецификация:

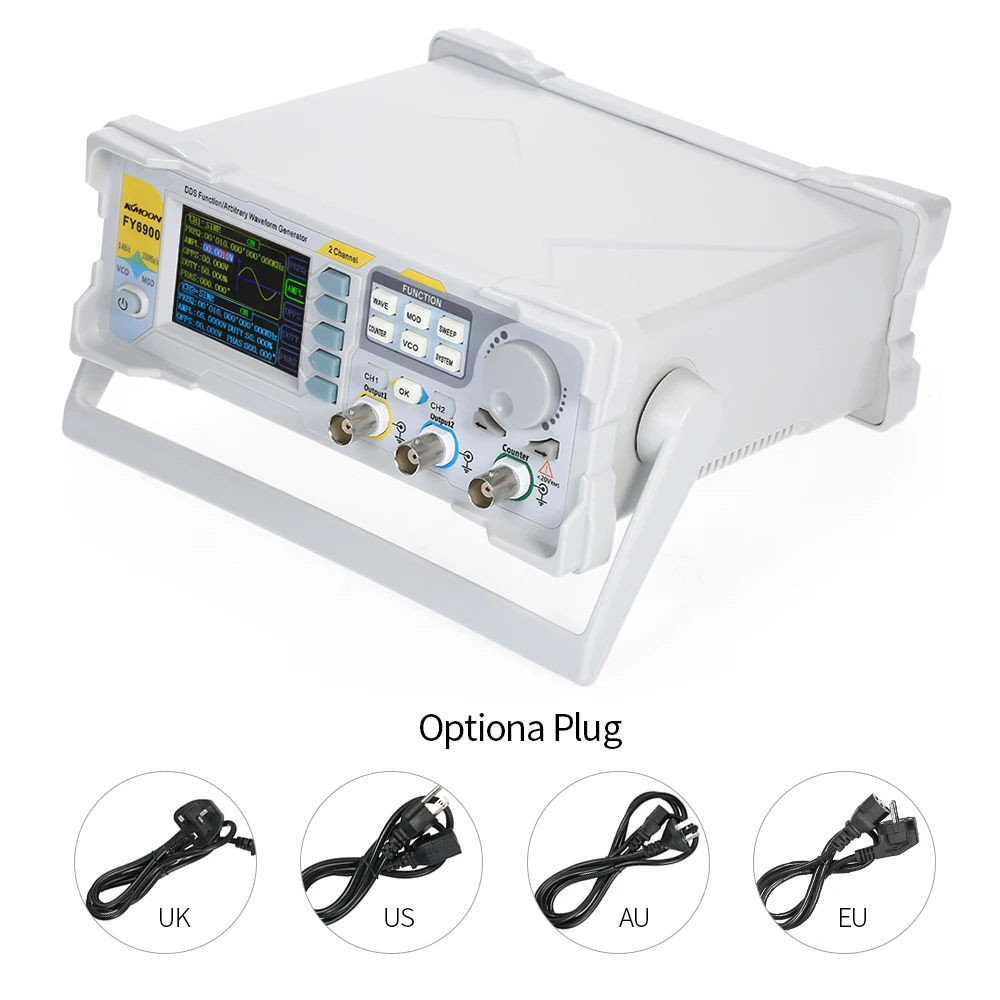

Тип вилки: AU / EU / US / UK (опционально)

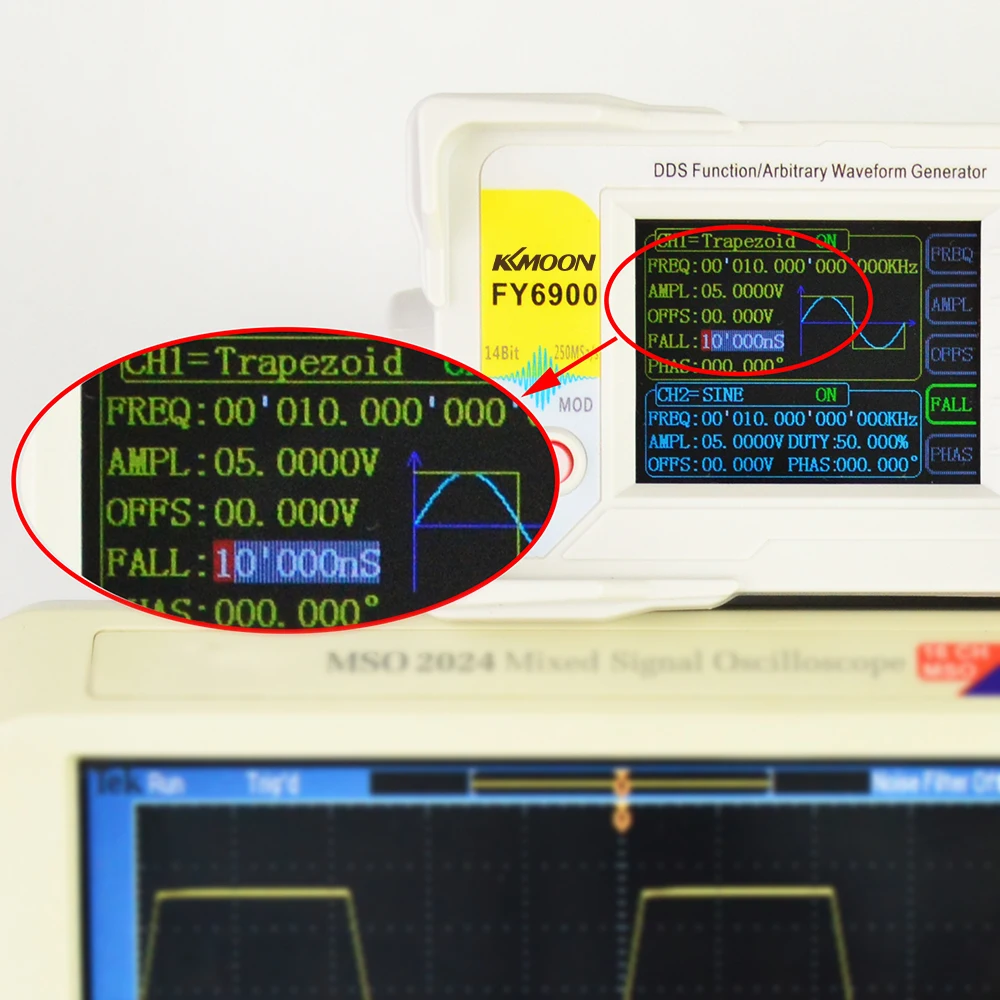

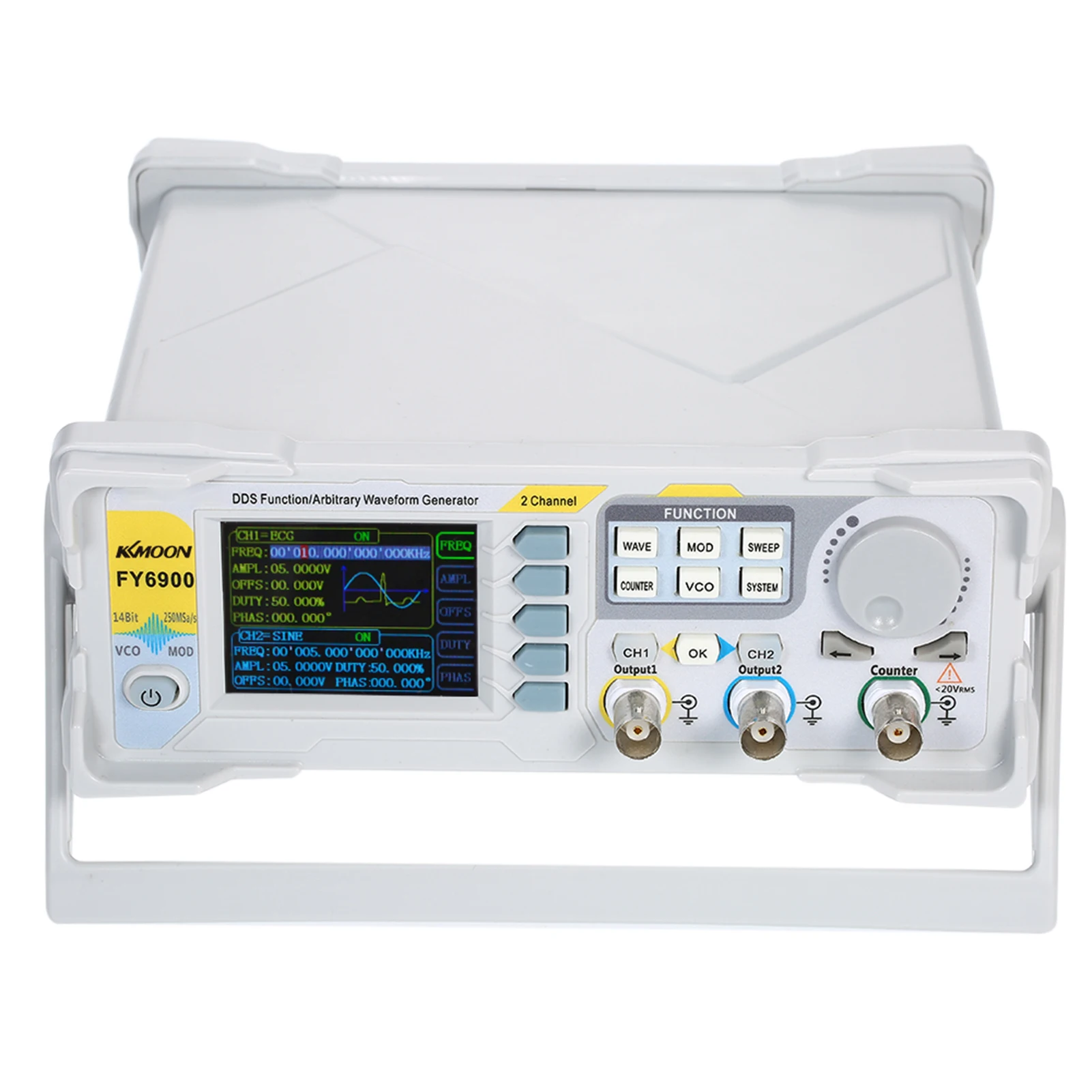

Частота Модель FY6900-60 м Синус 0 ~60 МГц Квадратный 0 ~ 25 МГц Пандус, треугольник 0 ~ 10 МГц Пульс 0 ~ 10 МГц TTL/CMOS 0 ~ 10 МГц Произвольная форма волны 0 ~ 10 МГц МинимальныйПУльсеWIdth 20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns) Минимальное разрешение на всех частотных диапазонах 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц). Точность ± 20ppm Стабильность ± 1ppm/ 3 часа Характеристики формы волны Формы волны Синус, квадрат,Прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус,Sawtooth Wave, CMOS, четыре канала TTL, DC, половина волны, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная ступня, обратная сила, Lorenz Pulse, Multitone, шум, трапециевидный пульс, импульсный сигнал Sinc, узкий пульс, белый шум Gauss, AM, FM и другие 64 набора сигналов, определяемых клиентом. Нелетучее хранилище Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64 Длина волны 8192Очки * 14bЭтоS Частота дискретизации 250MSa/s Вертикальное разрешение 14 бит Синус Гармоническое подавление ≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm) Прямоугольник Время подъема/падения ≤ 7 НС (VPP<5 В) Overshoot ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) ПилозубWAve Линейность > 99% (0,01 Гц ~ 10 кГц) Характеристики выхода Амплитуда(ВПП) Frequency≤5МГц: 1mVpp ~ 24.ВПП;
5МГц <частота вращения ≤1.0 МГц: 1mVpp ~2.0Vpp;
10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10Vpp;
Частота> 20 МГц: 1mVpp ~ 5Vpp; Разрешение 1МВ Амплитудная стабильность ± 0.5%/ 5 часов Амплитудная плоскостность ± 2.5%(<10 МГц);± 5%(>10 МГц) Сигнал на выходе Сопротивление 50 Ом ± 10%(Типичный) Защита Все каналы могут работать более 60 секунд, когда нагрузка коротка. Смещение постоянного тока Диапазон смещения Частота вращения ≤ 20 МГц: ± 12 В;Частота> 20 МГц: ± 2,5 V; Офсетное разрешение 1МВ Фазовая характеристика Диапазон фаз 0 ~ 359,99° Разрешение фазы 0.01 ° TTLВыход Амплитуда уровня TTL > 3Vpp Разветвителя > 8 TTL нагрузка Время подъема/падения ≤ 10 нс CMOSВыход Низкий электрический уровень <0,3 в Высокий Электрический уровень 1 В ~ 12 В Время подъема/падения ≤ 18 нс Внешние измерения Функция Частота,Период, положительная/отрицательная ширина импульса, рабочий цикл Диапазон входного напряжения 1Vpp ~ 20Vpp Измеритель частоты Разрешение 0,01 Гц(Время ворот = 100 с) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1S, 10S, 100S) регулируется Счетчик Диапазон 0-4294967295 Муфта DC, AC Рабочий режим Руководство по эксплуатации Период Диапазон измерения 5ns ~ 20s Измерение соединения постоянного тока Ширина импульса Диапазон измерения 0ns ~ 20s Разрешение 5ns Рабочий цикл Диапазон (DIsplay) 0% ~ 100% Развертка Несущая Форма волны Синус, квадрат, пандус, произвольный(Кроме постоянного тока) Тип развертки Линейный или логарифм Направление развертки Вверх, сделатьWn и roundtrip развертки направления Развертки объектов Частота, амплитуда, смещение, рабочий цикл Время подметания 0,01 S ~ 999,99 S/шаг Диапазон установки Пусковое положение и положение отделки могут быть установлены произвольно. Диапазон развертки Определяется параметрами. VCO(Выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5 В Частотный диапазон сигнала VCO 0-2000 Гц Объект управления VCO Частота управления напряжением (VCF), амплитуда управления напряжением (), смещение управления напряжением, цикл управления напряжением. Специальная функция VCO Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом. Модуляция Тип модуляции AM, FM, PM, ASK, FSK, PSK Несущая Форма волны Синус, квадрат, треугольник, пандус,ПроизвольныйФорма волны(Кроме постоянного тока) AМ Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, пандус,ПроизвольныйФорма волны Глубина 0% до 12.0% Модулирующая частота Внутренний:1μHz ~1.МГц; Внешний: 1μгц ~ 2 кГц; FM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, пандус,ПроизвольныйФорма волны Модулирующая частота Внутренний:1μHz ~1.МГц; Внешний: 1μгц ~ 2 кГц; PM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, пандус,ПроизвольныйФорма волны Фазовое отклонение От 0 до 360 ° Модулирующая частота Внутренний:1μHz ~1.МГц; Внешний: 1μгц ~ 2 кГц; Спросить Источник Внутренний (CH2), внешний (ASK IN Port), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μHz ~ 10 МГц ФСК Источник Внутренний (CH2), внешний (FSK IN Port), ручной Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μHz ~ 10 МГц ПСК Источник Внутренний (CH2), внешний (PSK в порту), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μHz ~ 10 МГц Функция Burst Несущая Форма волны Синус, квадрат, пандус, произвольный(Кроме постоянного тока) Количество разрывов 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие характеристики Дисплей Тип 2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах ЦветДисплей. Сохранение и загрузка Количество 20 Положение 01 до 20 (01 дляСтартЗначение по умолчанию) Интерфейс Тип USB к последовательному интерфейсу Протокол Режим командной строки, обеспечивающий протоколы связи. Скорость общения 9600bps (промышленный стандарт) Мощность Диапазон напряжения AC100V ~ 240V Техника SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив. Управление Кнопки и ручка непрерывно. Защита окружающей среды Температура.:0 ~ 40℃,Влажность:Флуоресцентный80% Размеры Прибл.2.1.0 мм * 195Мм *75Мм/8,27*7,68*2,96(Д * Ш * В) Вес Прибл.611G/21,56Унции Посылка с размером Прибл.2.7CМ *21cМ *9,5См/10,63*8,27*3,75(Д * Ш * В) Вес посылка Прибл.1065G/37,51Унции(Основной двигатель, аксессуары и упаковочные материалы)

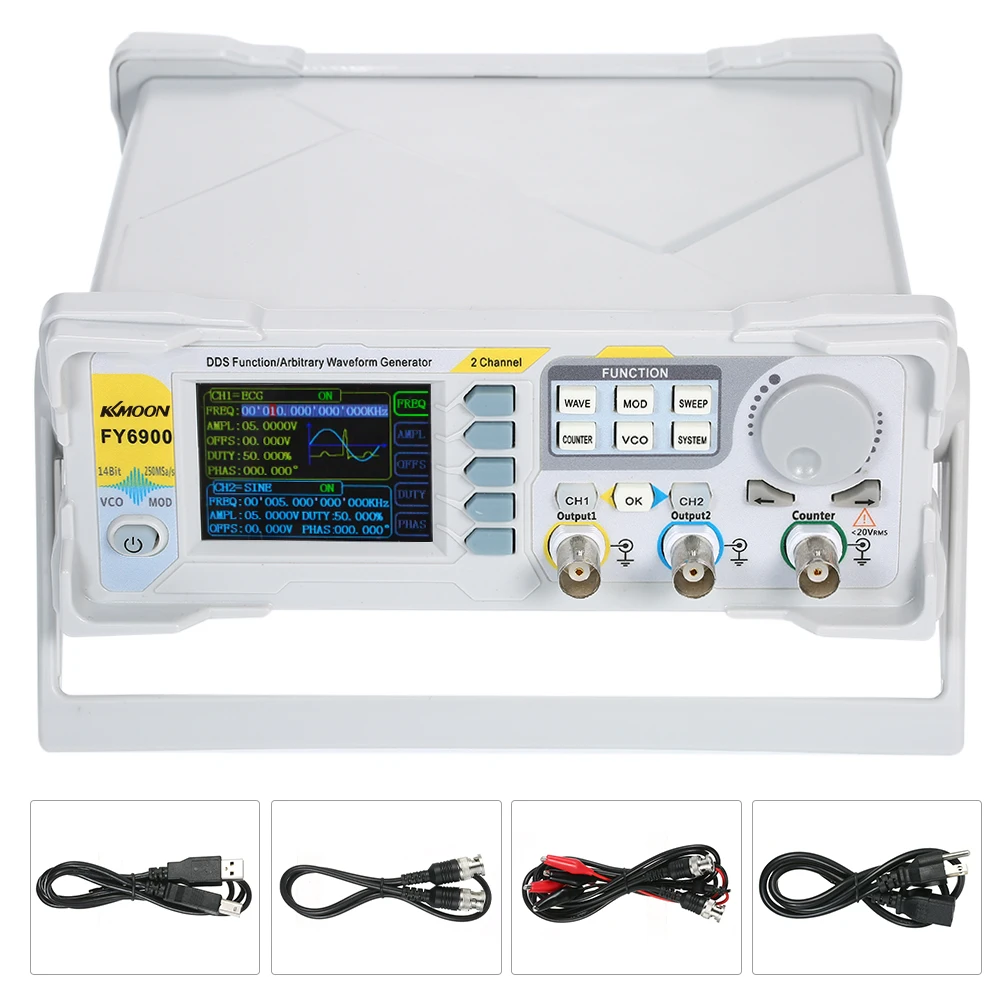

Посылка:

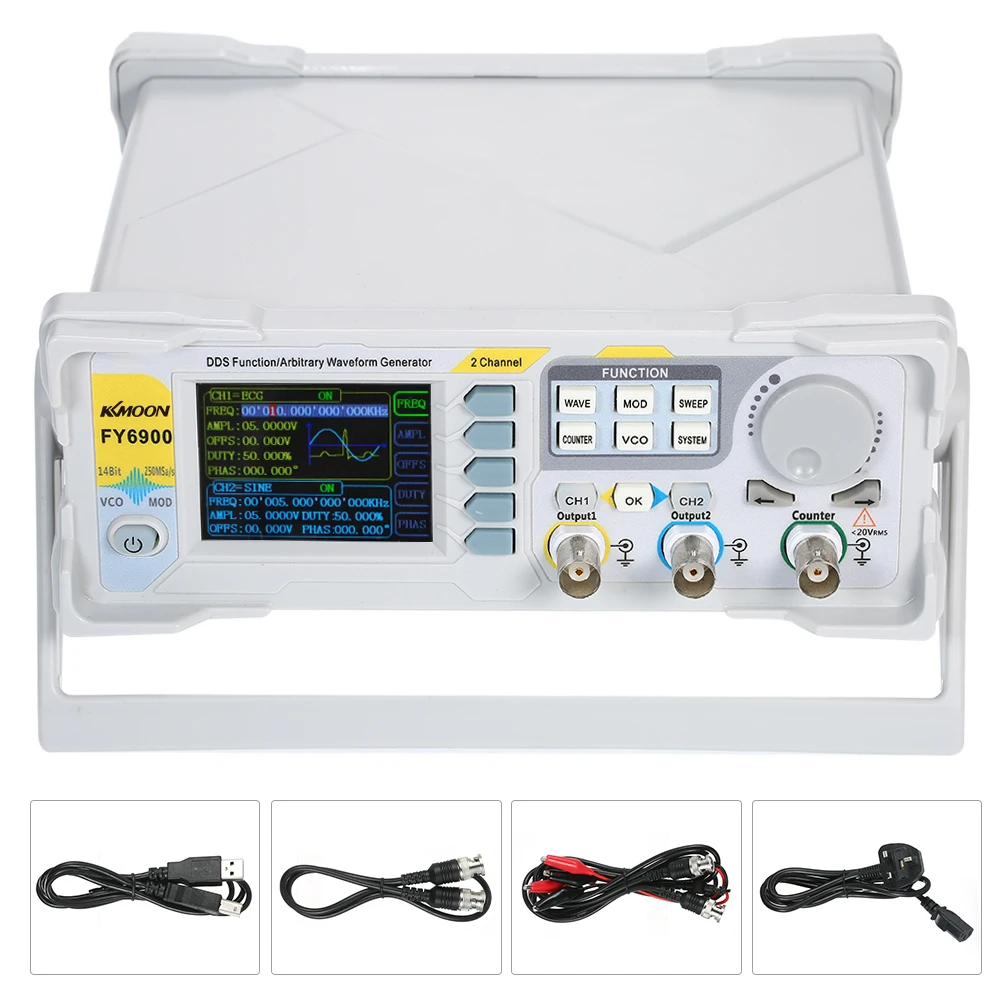

1 * DDS генератор сигналов
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
