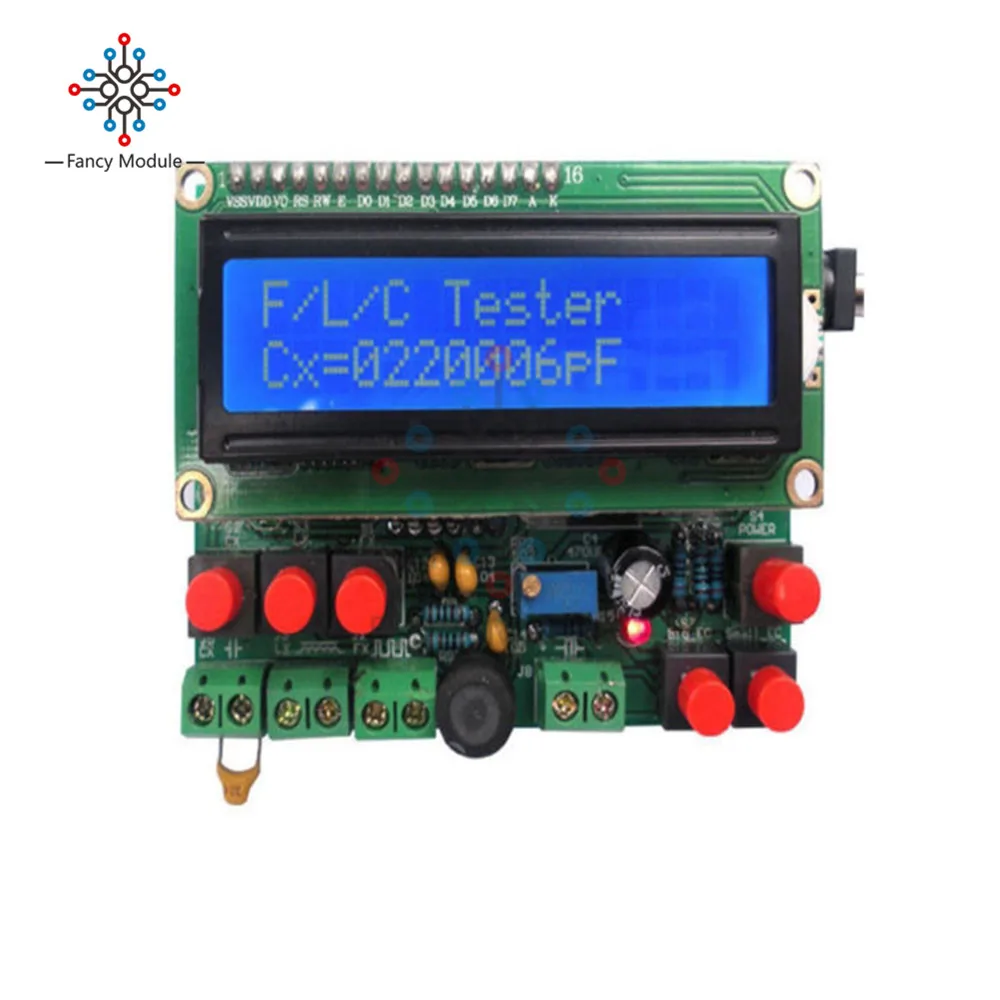

Индуктивный конденсатор CF тестер ЖК-дисплей цифровой секомметр частота емкость

Индуктивный конденсатор CF тестер ЖК-дисплей цифровой секомметр частота емкость

Особенности:

Размер платы: 6,8*8,5 см;

Напряжение питания:

Доступны 5 в постоянного тока или DC8-14V или 7-10 В переменного тока (довольно широкий диапазон мощности)

Описание ряда различных киосков:

Диапазон измерения индуктивности: 0,1 мкГн -------- 1 час

Диапазон измерения малой емкости: 1 пФ ------- 2,2 мкФ (неполяризованные конденсаторы)

Частотный диапазон: 20 Гц ------ 400 кГц (можно измерить небольшой сигнал)

Диапазон измерения электролитического конденсатора: 0,5-12000 Мкф (электролитические конденсаторы)

Примечание:

Это детали для самостоятельной сборки. Установка завершена.

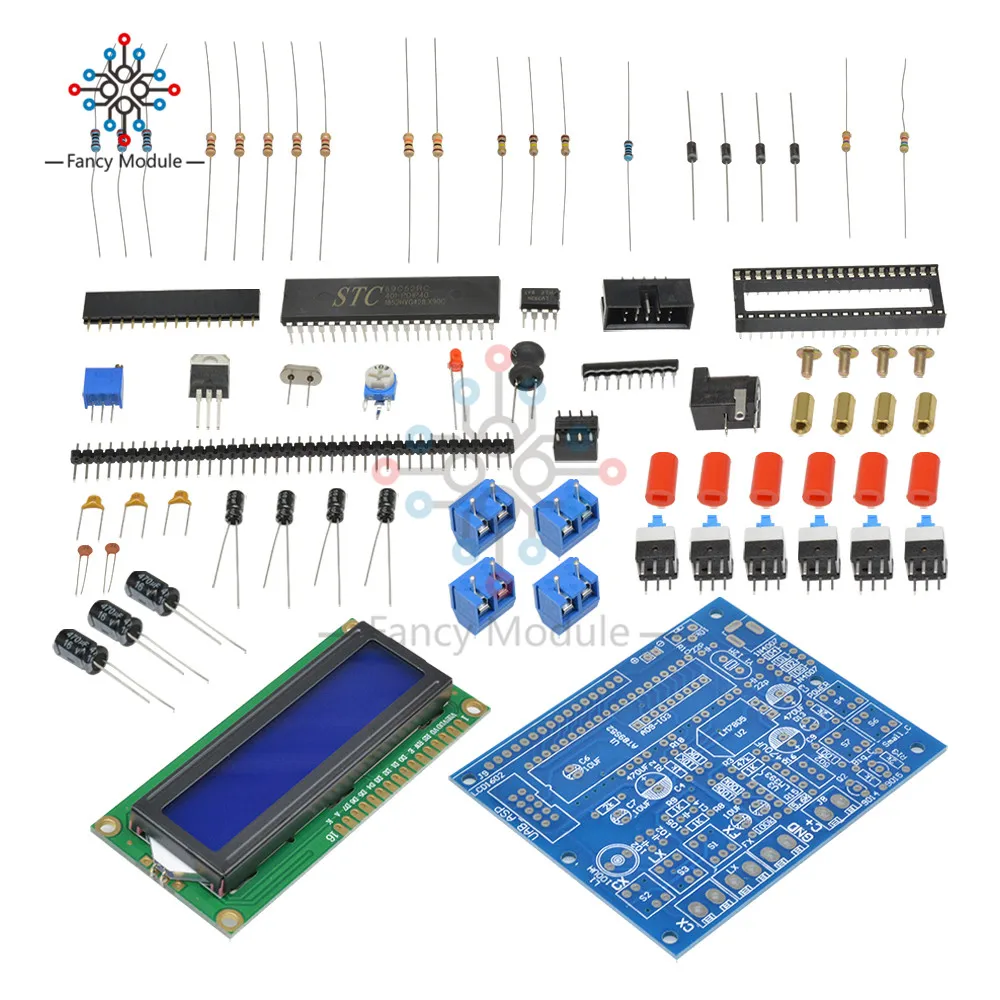

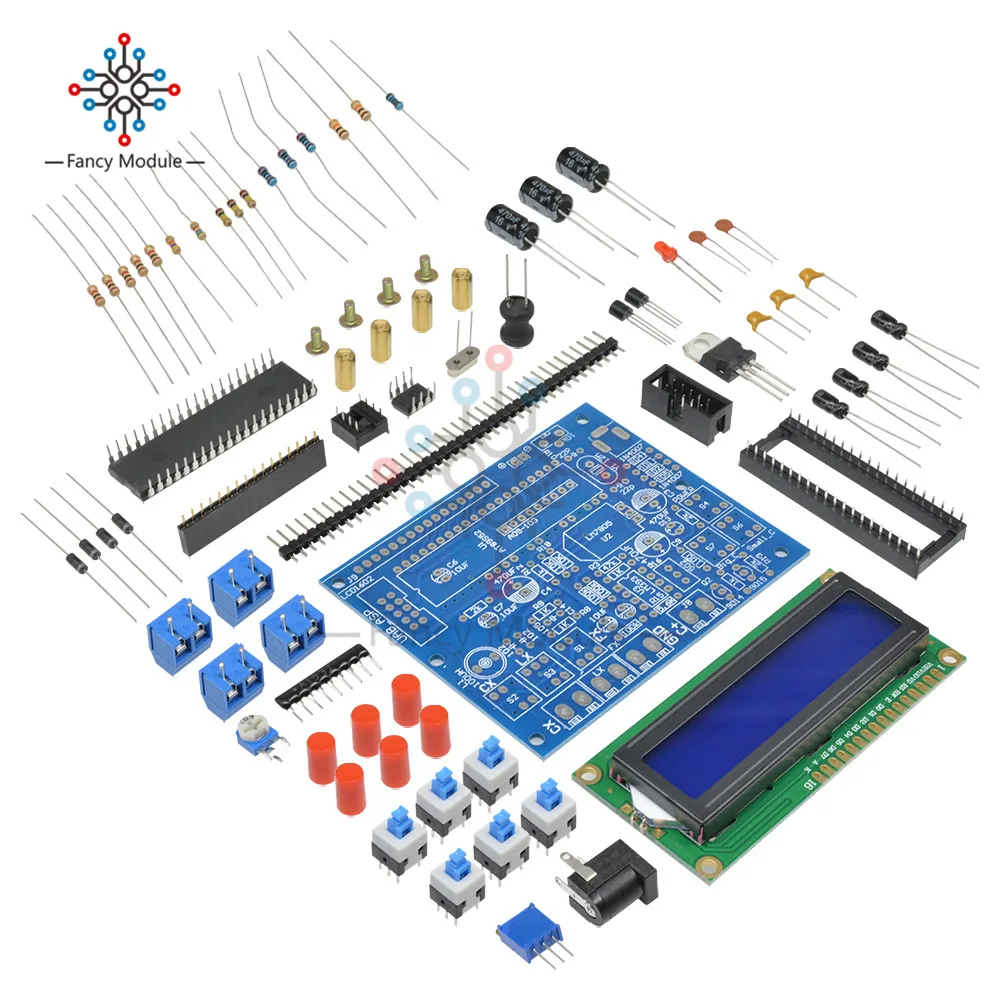

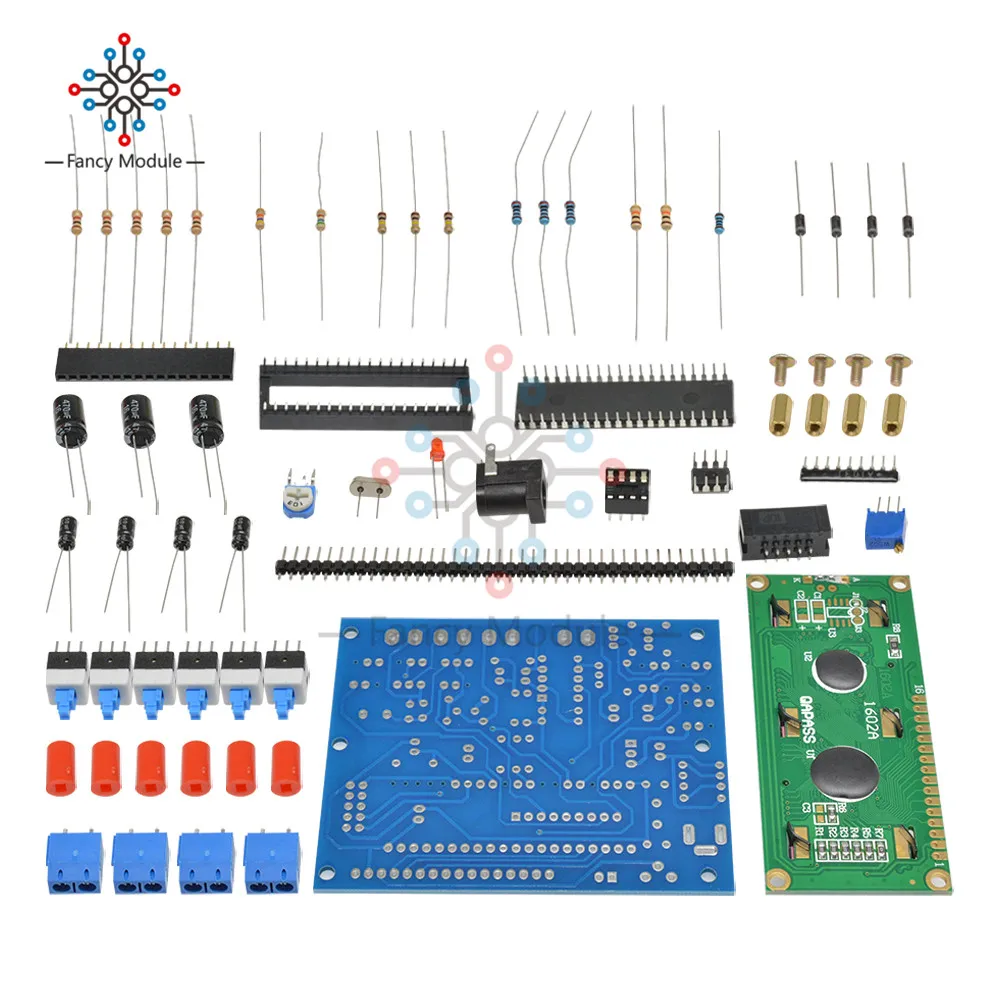

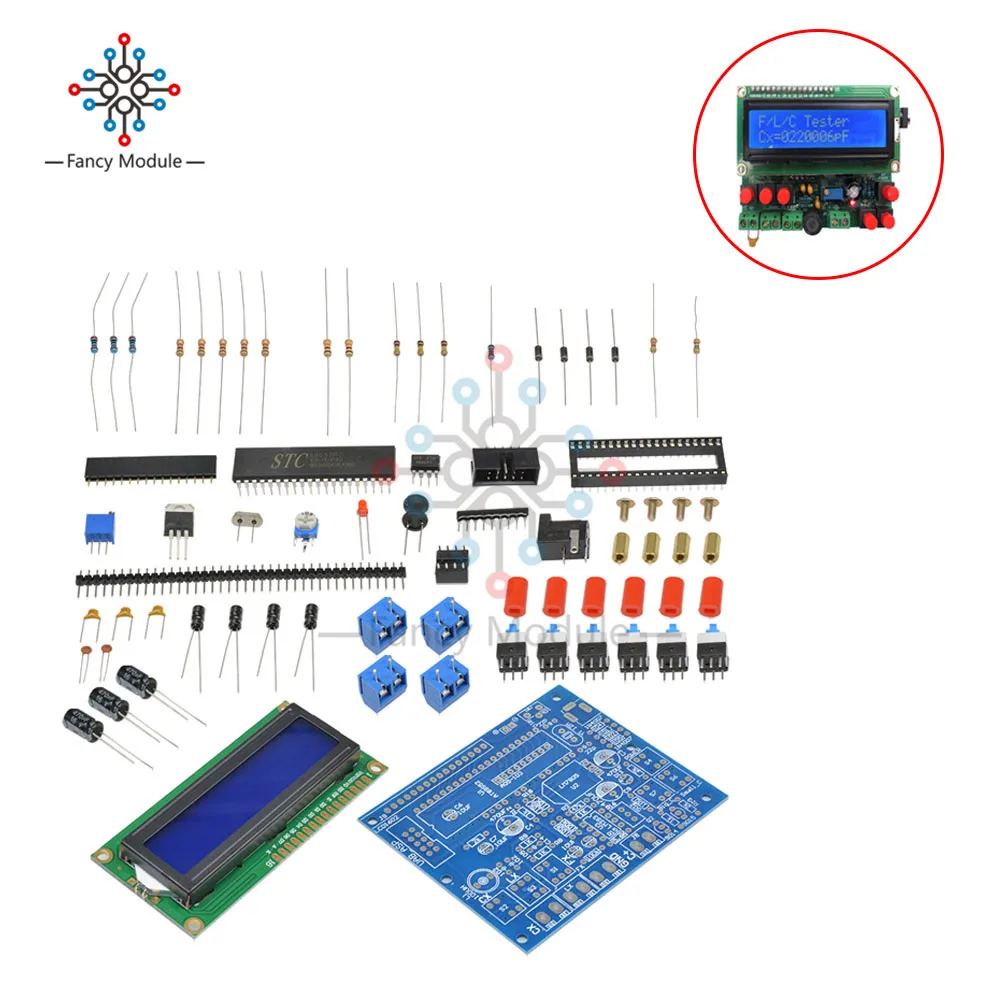

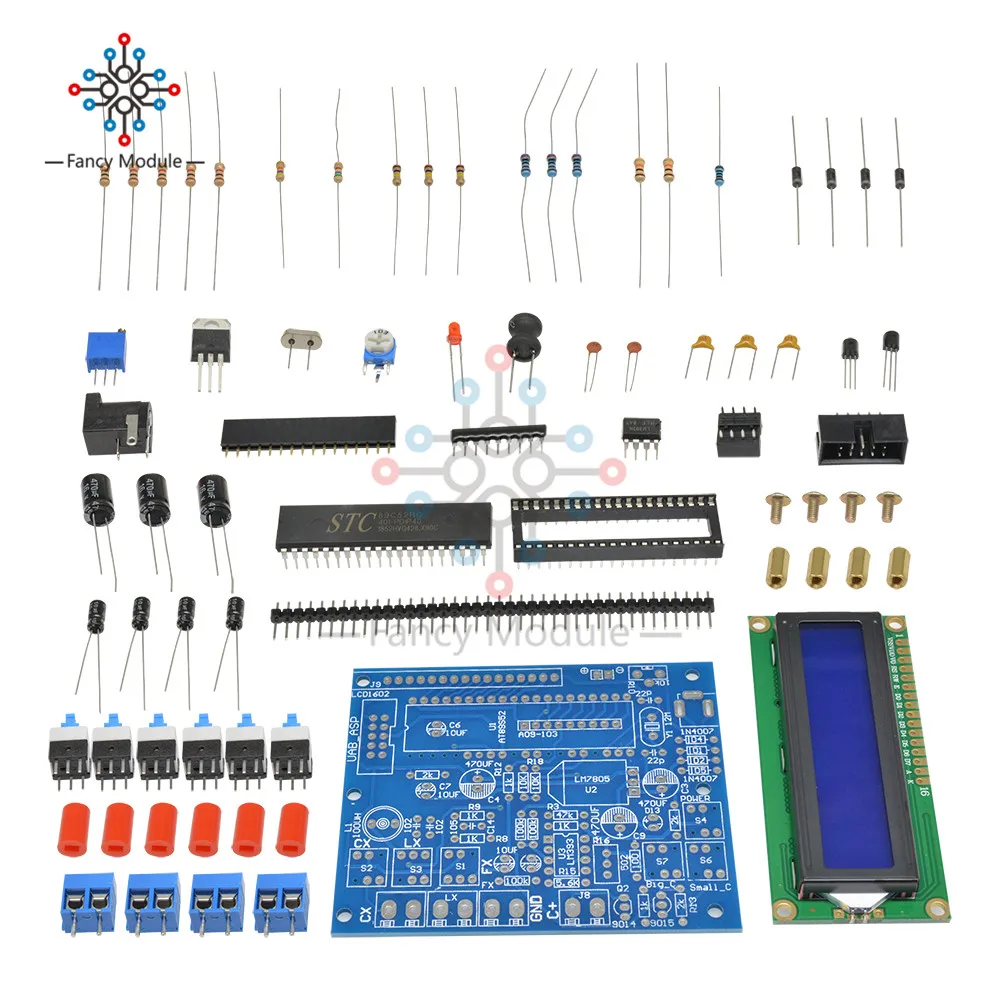

Список:

Печатная плата * 1

Шпильки 1 см + винт * 4

16P Женский * 1

Прямой контакт 40P * 1

ИЗОГНУТЫЙ ШТИФТ 2-контактный * 1

LCD1602 * 1

103 синий Потенциометр * 1

Сиденье на DC3-10 Рожков * 1

Блок 40P IC * 1

AT89S52 * 1

Блок 8P IC * 1

LM393 * 1

Самоблокирующийся переключатель 8*8*6

KF301-2P клеммных колодок * 4

Сиденье DC005 * 1

LM7805 * 1

A09-103 исключение * 1

Потенциометр 3296-502*1

Керамические конденсаторы 22P * 2

1N4007*4

Кристалл 12 м * 1

Емкость 470 мкФ/16 в * 3

Емкость 10 мкФ/25 в * 4

3 мм светодиод * 1

100 мкГн индуктор * 1

102 монолитных конденсаторов * 2

105 монолитных конденсаторов * 1

9014 Триод * 1

9015 Триод * 1

Резистор 10K * 2

Резистор 1K * 5

Резистор 100K * 3

Погрешность сопротивления 2K 1% * 3

Резистор 47K * 1

Резистор 5,6 K * 1

Погрешность 100 Ом 1% * 1

Посылка

1 X набор для самостоятельной сборки, секоомметр, измеритель емкости, измеритель частоты, индуктивность/Емкость
