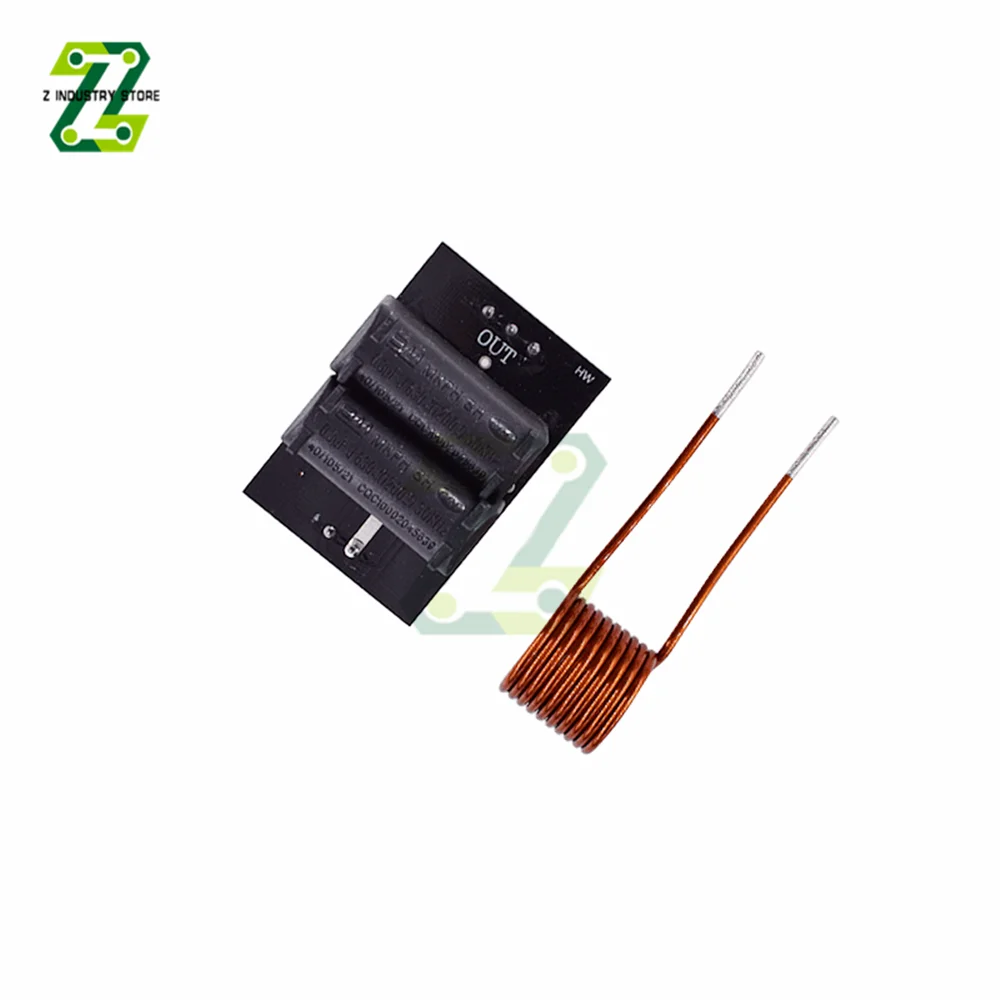

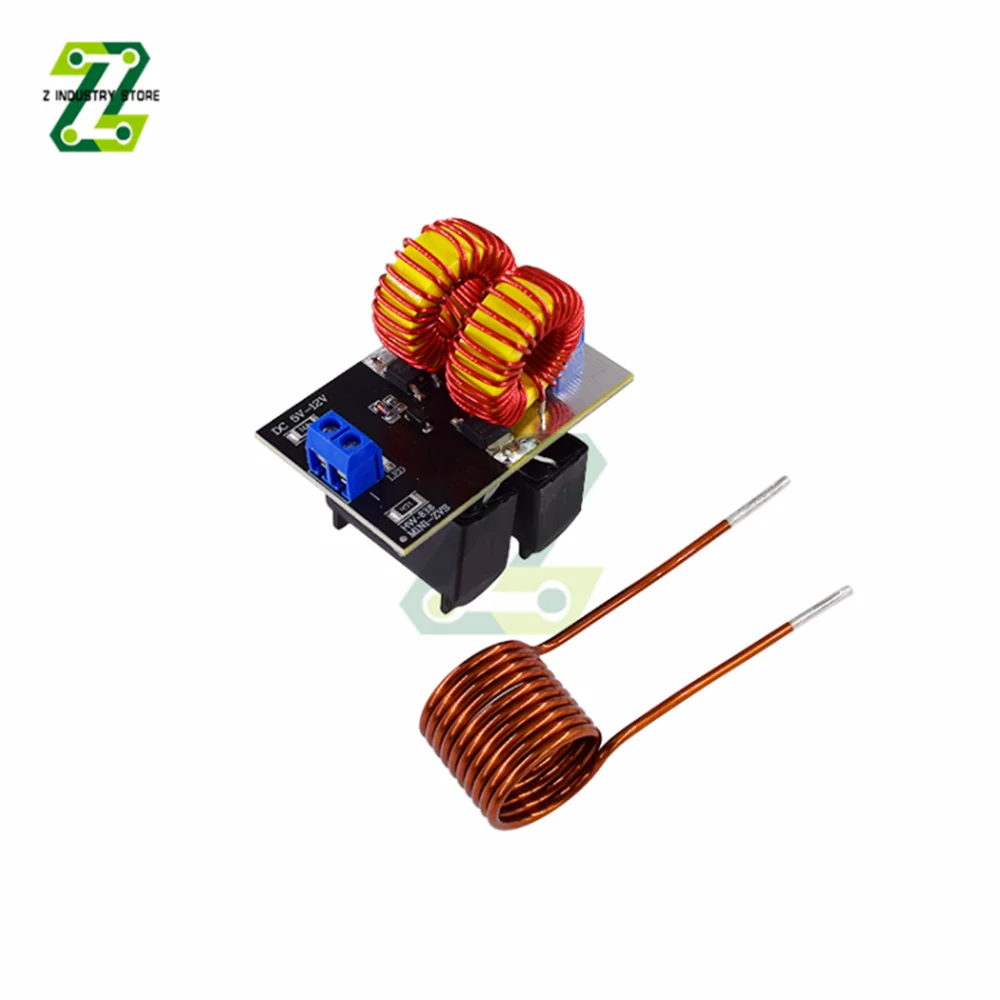

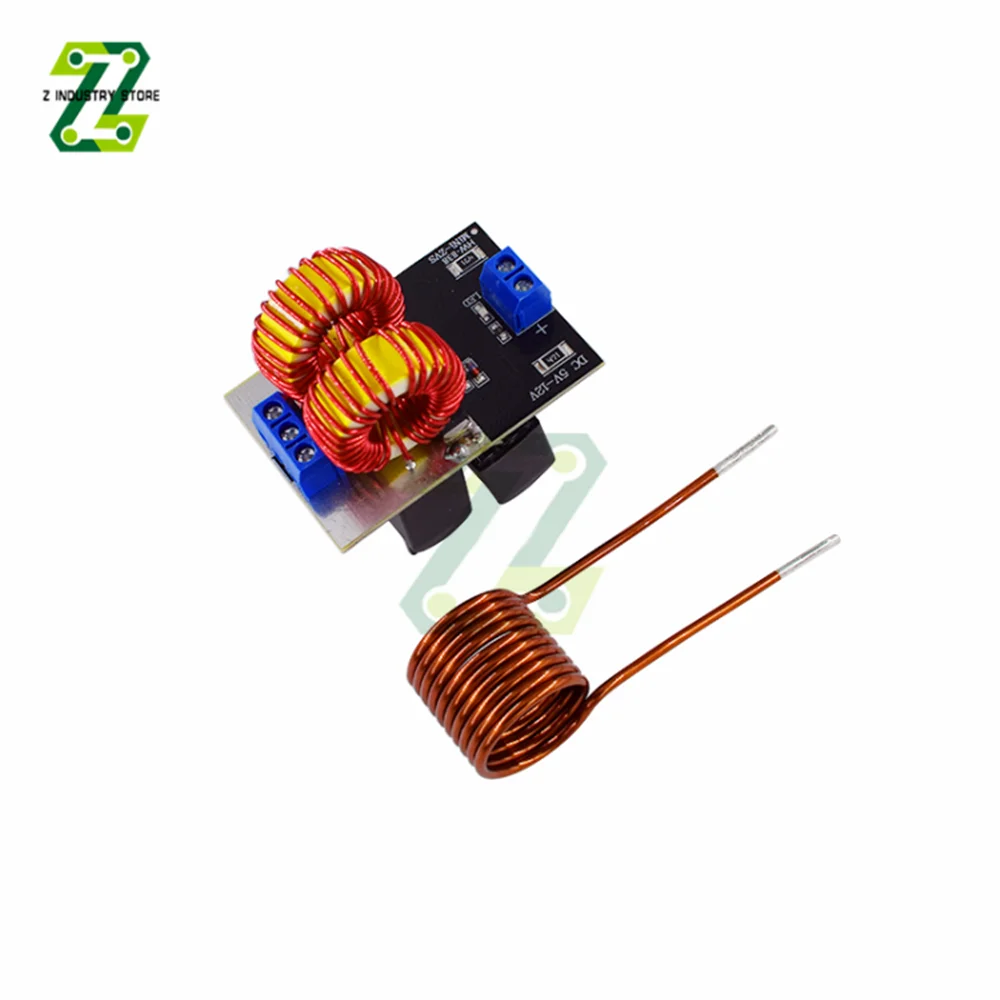

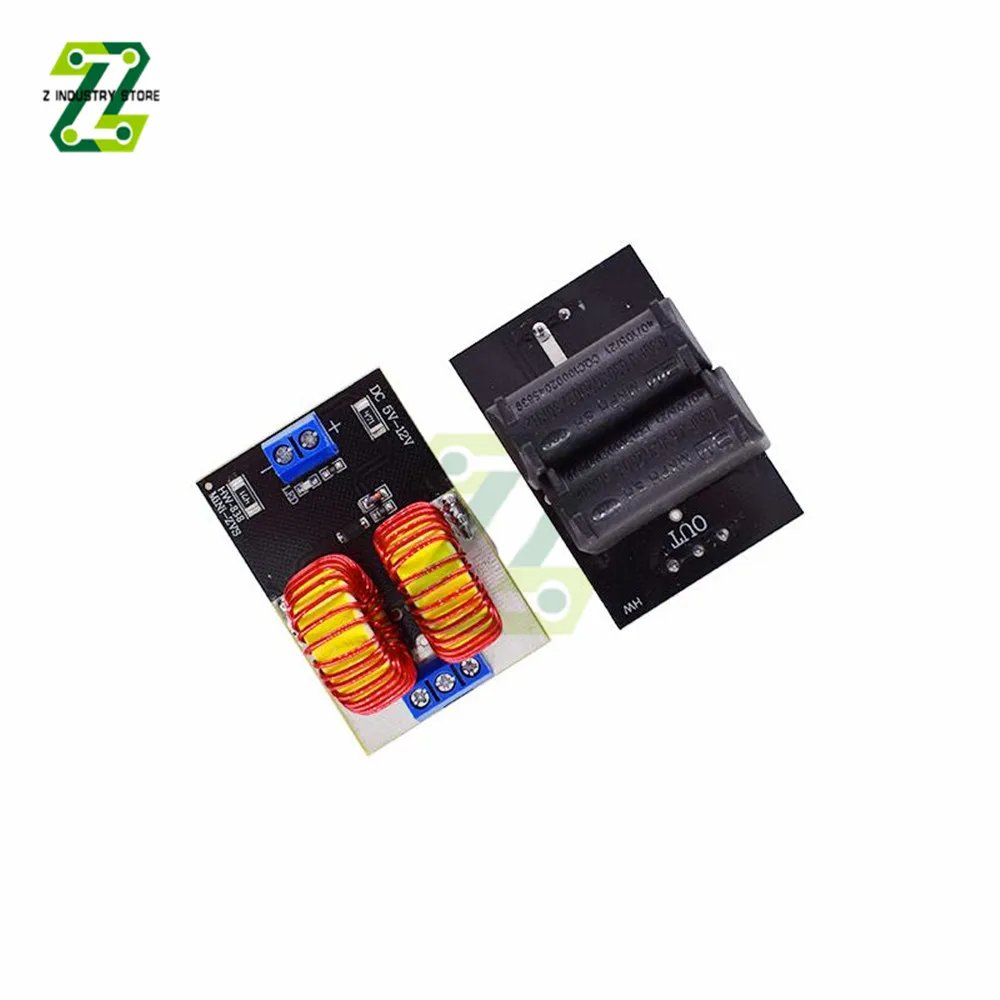

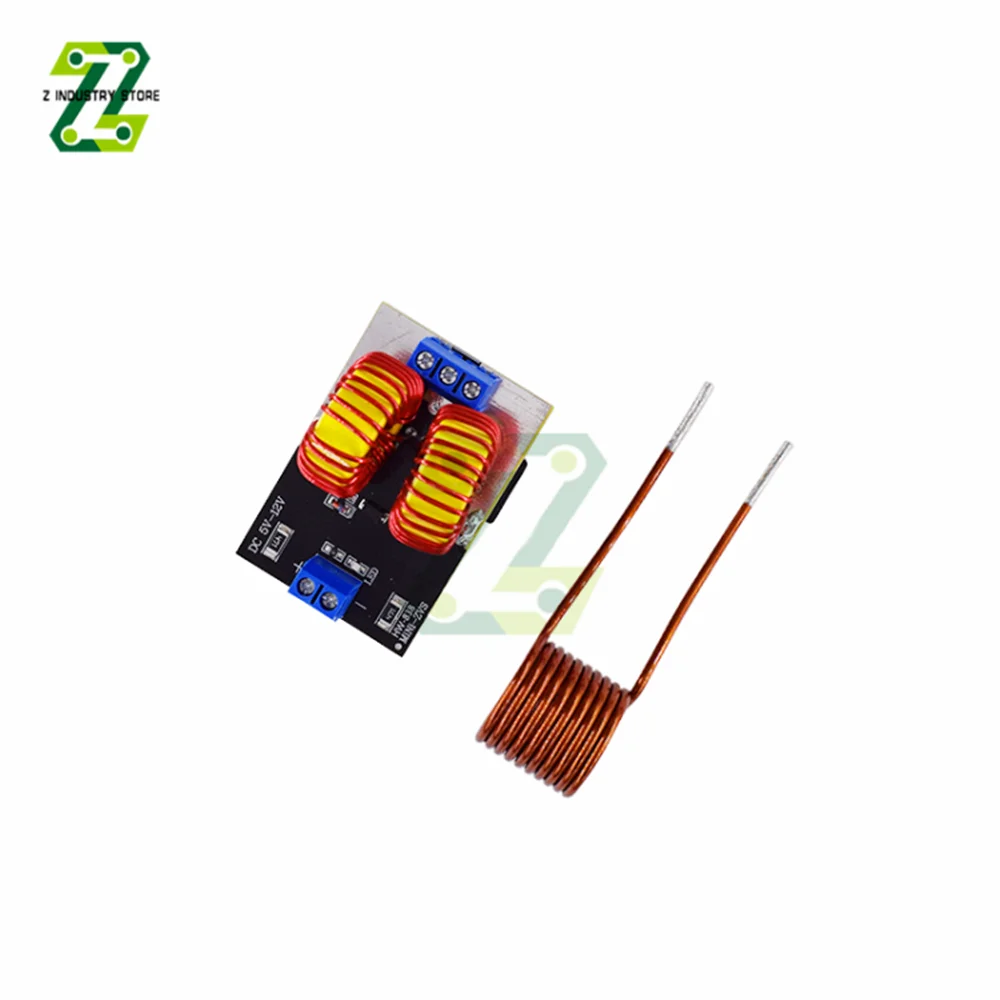

120 Вт DC 5-12 в мини ZVS низковольтный индукционный нагревательный блок питания нагревательная катушка DIY нагревательная пластина

(Продавец не гарантирует нормальную работу, если напряжение превышает 12 В или ниже 5 В. Если Входное напряжение не находится в пределах этого диапазона, продавец не будет нести ответственность за любые проблемы!)

1. Эта бесступенчатая мини-доска ZVS готовая доска, Высоковольтная посылка, охлаждающий вентилятор и т. д.

2. Этот набор требует определенного количества практических навыков и соответствующих знаний. Если вы даже не можете использовать паяльник, и положительные и отрицательные полюсы источника питания не могут быть разделены, рекомендуется не снимать.

3. Максимальная мощность 120 Вт (при 12 В индукционном нагреве). Когда Высоковольтная посылка 12 В, а основной 5 + 5 витков, это около 30 Вт.

4. Входное напряжение DC5V ~ 12 В, этот диапазон напряжения-это напряжение при работе, а не напряжение, когда источник питания не загружен!

5. Подтвердите, что все компоненты сварены правильно, и что положительные и отрицательные полюсы шнура питания не обращены вспять. После подключения нагрузки (нагревательная катушка, Высоковольтная посылка), зарядите энергией! Нет питания без нагрузки! Питание без нагрузки легко повредить!

6. Нагревательная катушка: ширина нагревательного объекта должна быть как можно больше между 1/3 ~ 1/2 внутреннего диаметра нагревательной катушки, и максимум не должен превышать 2/3! Диаметр нагреваемого объекта должен контролироваться в пределах 20 мм, насколько это возможно. Если он слишком большой, будет труднее нагреваться до покраснения. В конце концов, мощность ограничена. В чехол индукционного нагрева, как правило, необходимо выключить питание, чтобы охладить после работы в течение 5 минут. Поскольку ток относительно велик во время индукционного нагрева, нагрев катушки также относительно велик. При нагревании часть тепла, генерируемого нагревательным предметом, будет переведена на нагревательную катушку, а температура нагревательной катушки будет очень высокой с течением времени. Если нагревательная катушка подключена к терминалу, пластиковая часть терминала расплавится! Поэтому лучше всего использовать нагревательную катушку во время индукционного нагрева

Припой непосредственно к печатной плате. Покупатели должны обратить на это внимание. Для долгосрочного использования рекомендуется использовать медные трубки в качестве катушек и пропускать воду для охлаждения.

7. Ток при нажатии на посылка высокого напряжения и индукционного нагрева, входное напряжение, количество первичных витков, количество витков нагревательной катушки, И объем нагреваемого объекта связан.

8. Синий светодиодный индикатор питания, нет электричества, вы знаете, включен ли светильник или нет!

Возможные причины неяркого индикатора:

1. Провод не подключен должным образом и источник питания не включен.

2. Компоненты на доске повреждены.

Когда светильник индикатора темен, он должен быть из-за недостаточного источника питания и должен быть заменен на более высокую мощность

Источника питания.

Без шапочки больше подходят для индукционного нагрева

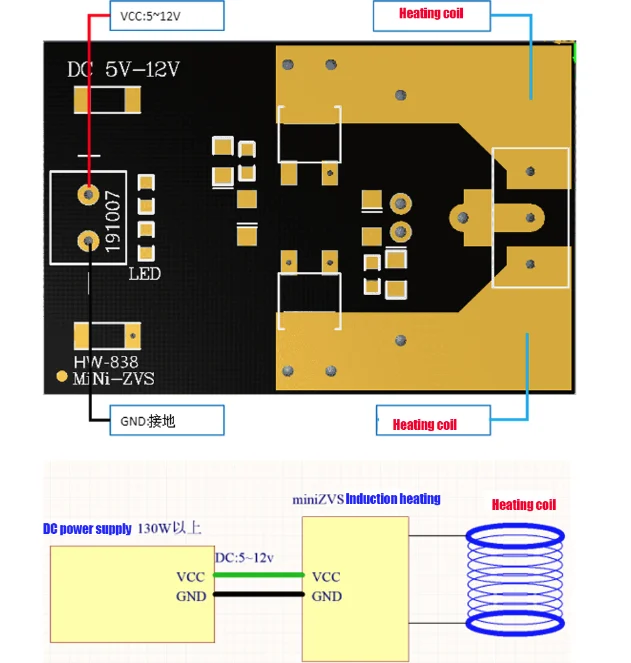

Как использовать:

1. Припой нагревательной катушки непосредственно к печатной плате

2. Входное напряжение: DC5-12V

3. Поместите предмет для подогрева: ширина нагреваемого объекта должна быть как можно больше между 1/3 ~ 1/2 внутреннего диаметра нагревательной катушки, И максимум не должен превышать 2/3!

Диаметр нагреваемого объекта должен контролироваться в пределах 20 мм, насколько это возможно. Если он слишком большой, будет труднее нагреваться до покраснения. В конце концов, мощность ограничена.
