Готовая плата LG139 Mono NE5532 сбалансированная к односторонней сверхнизкой искажения

Готовая плата LG139 Mono NE5532 сбалансированная к односторонней сверхнизкой искажения

Введение:

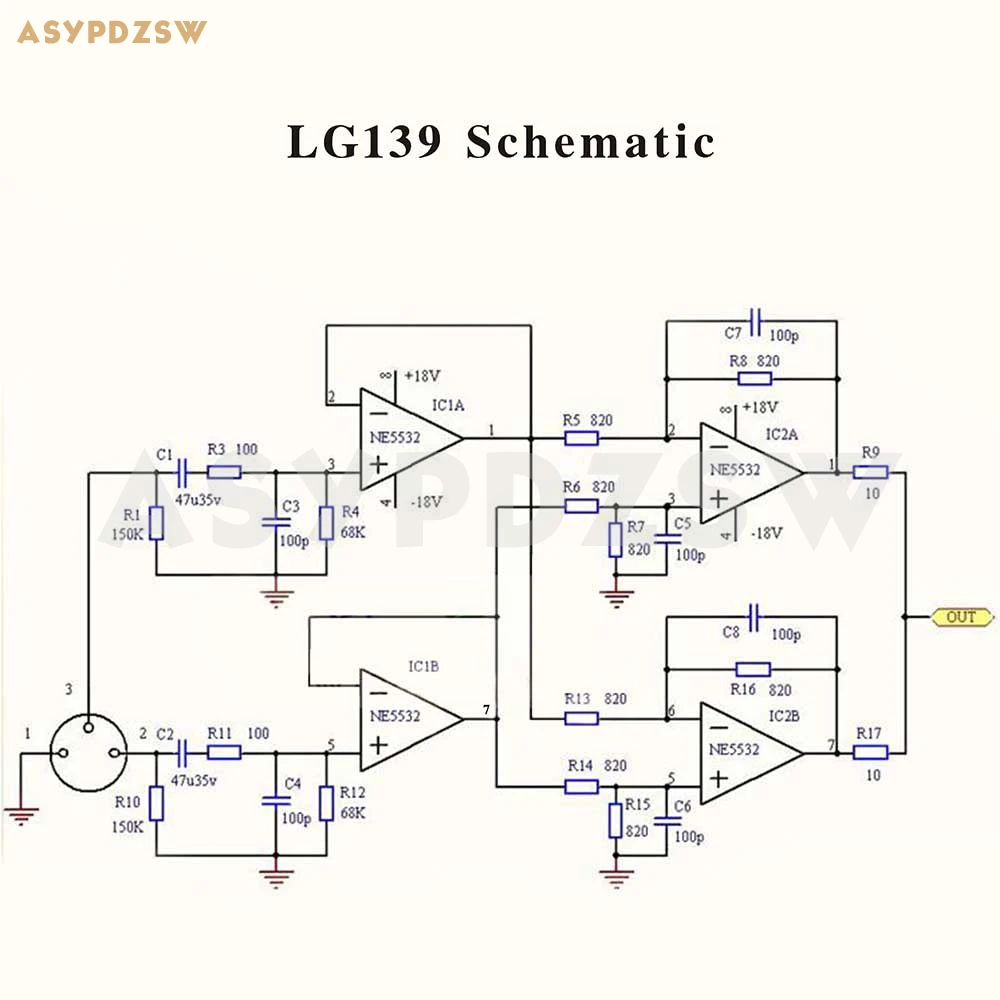

Искажения и шум этой цепи намного ниже, чем у обычных схем, поэтому схема выглядит не так просто, немного сложнее, а цель-низкое искажение и низкий уровень шума. Используя двойные сбалансированные этапы, два этапа дифференциального усилителя одновременно получают сбалансированные входные сигналы, а также улучшают коэффициент отклонения в общем режиме (CMRR). Тепловой шум резистора значительно снижен, и, наконец, шум уменьшается на-112dBu, что на 8 дБ лучше, чем традиционная схема усилителя с одной разницей.

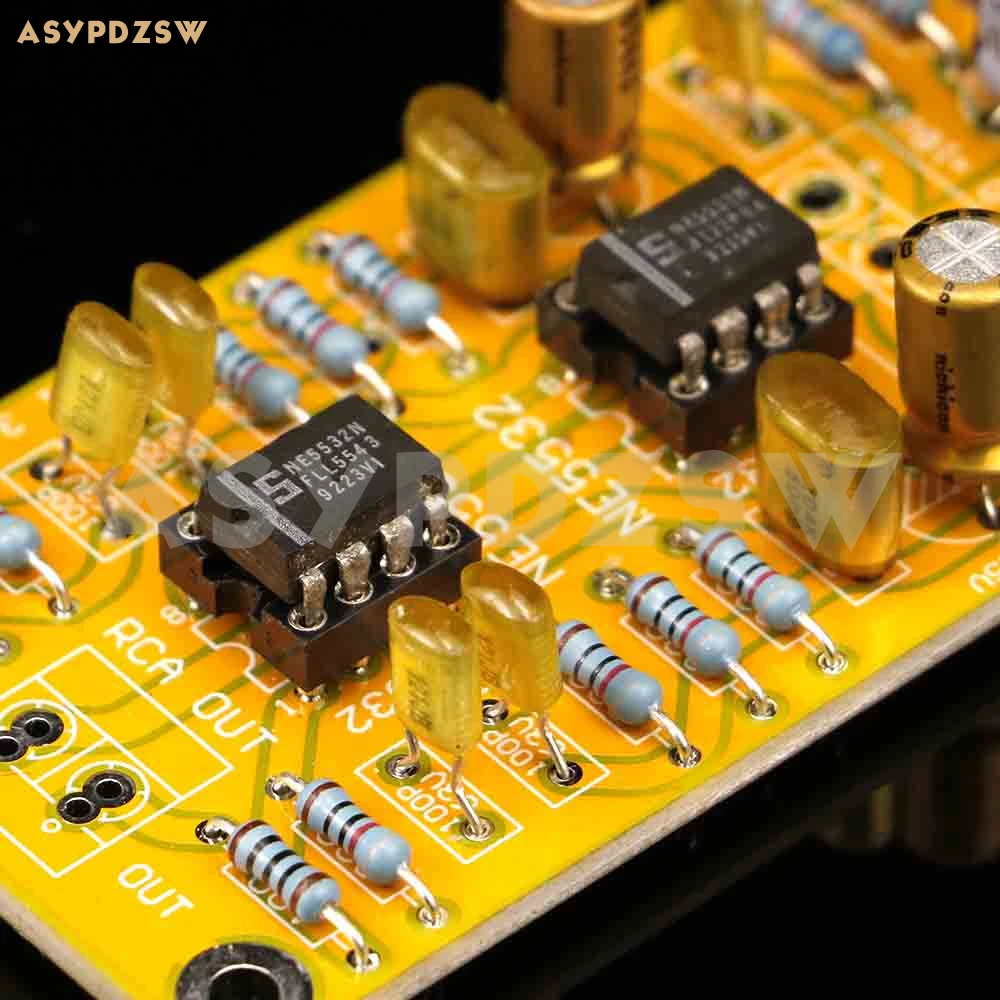

FR4 двухсторонняя печатная плата из стекловолокна, дуговая проводка заземлена в одной точке. Импортированные высококачественные RC компоненты собраны. Япония КОА 1/4 Вт высокоточные пяти цветов с кольцом, Металлические пленочные резисторы, nichicon и ELNA электролитические конденсаторы, позолоченный ИС (удобным для вас, чтобы обновить Операционный усилитель себя) NE5532 dual op amp.

Область применения очень широкая:

Он небольшой по размеру и может быть установлен внутри любого усилителя/усилителя мощности, XLR сбалансированный вход сигнала для однократного выхода RCA. Вы можете легко подключиться к доске предварительного усилителя или плате усилителя мощности.

Op amp Обновление модели справки: Вы можете DIY обновить эти Op amp s для улучшения качества звука, такие как: AD826, AD827, OPA2134, OPA2604, OPA2111 и другие high-end op amp s, эффект сразу после замены.

Параметр:

Входное напряжение: DC +/- 12 --- 18 в

Модель Op amp: NE5532(Примечание: NE5532 производится оригиналом США, он не является новым, это разобранный продукт оригинальной машины, и качество очень хорошее, лучше, чем обычные новые NE5532)

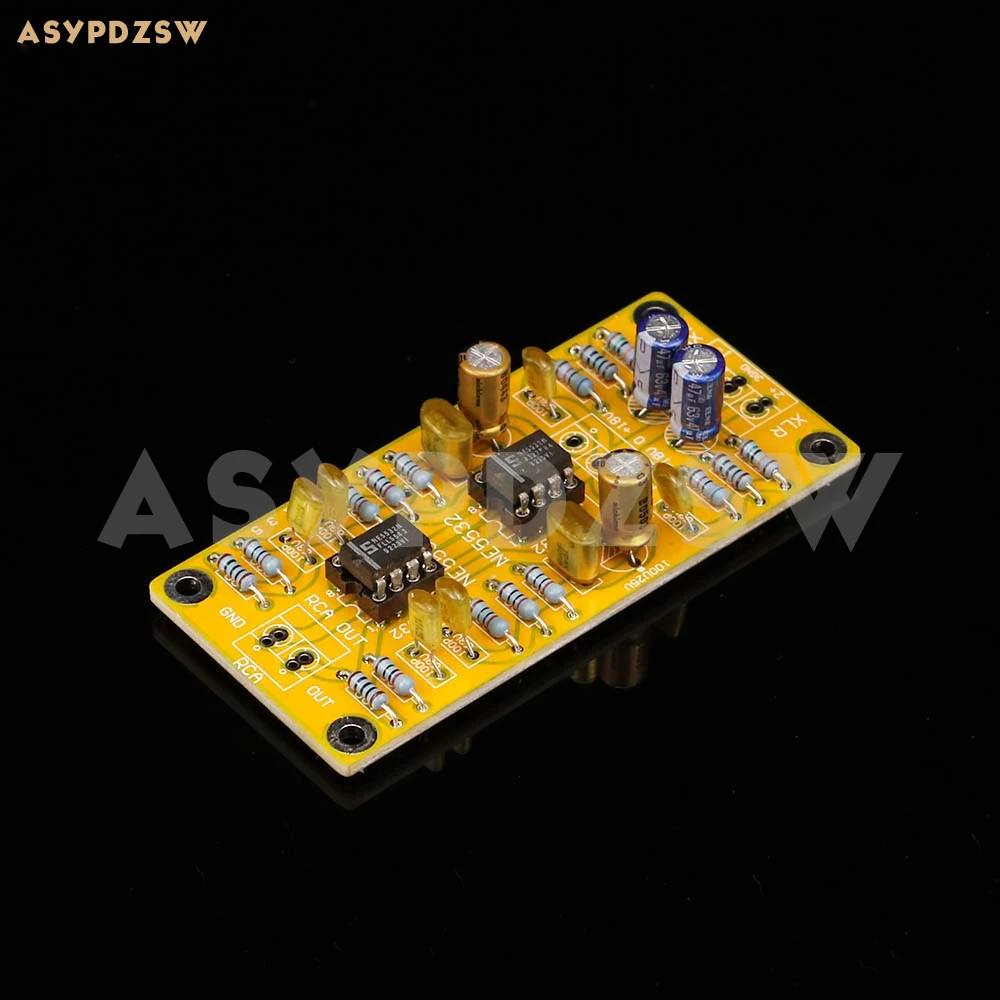

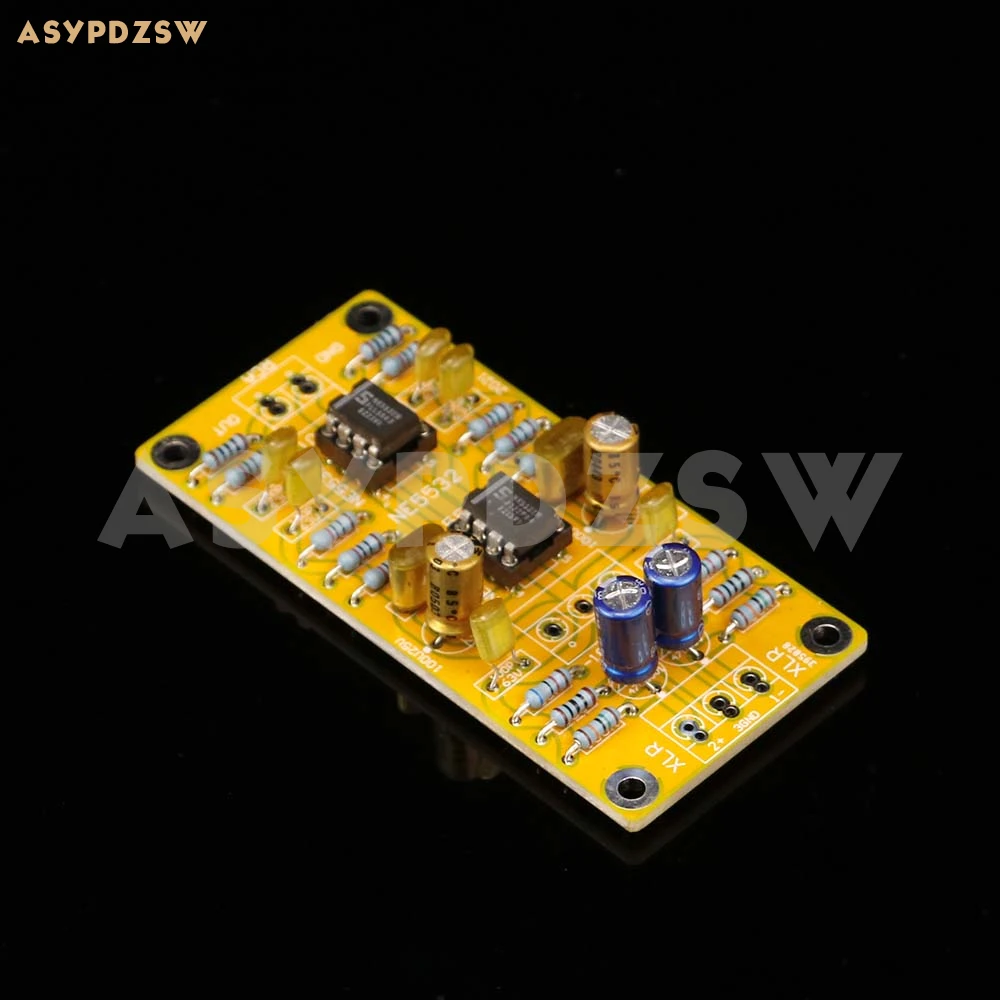

Размер печатной платы: 82 мм * 39 мм (Д * Ш)

Примечание: Это готовая доска, которая сварена и протестирована.
