6-битные часы NIXIE Tube материнская плата сердечник пульт дистанционного управления

6-битные часы NIXIE Tube материнская плата сердечник пульт дистанционного управления

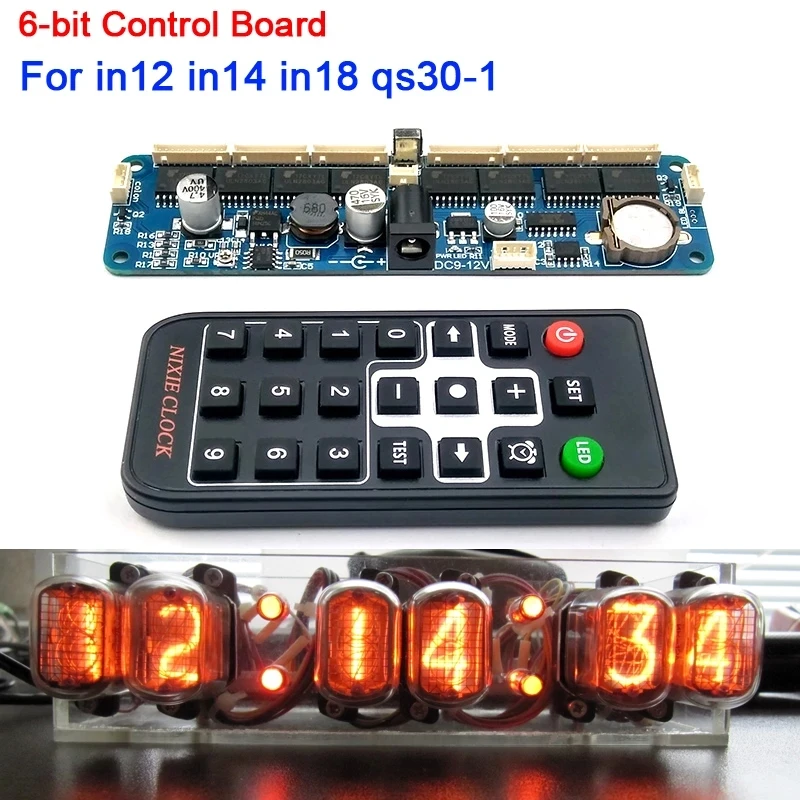

Эта пластина является основной панелью светящихся часов, которая объединяет все функции светящихся трубчатых часов, включая модуль boost. Полный 6 - bit светящиеся часы может быть сделано до тех пор, пока пластина добавляется к свечение трубки. Коммутационная машина используется пультом дистанционного управления. Он также имеет внешний инфракрасный интерфейс и интерфейс питания, чтобы облегчить пользователям делать снаряды. Часы используют DS3231, встроенный кристаллический осциллятор, время более точное. Деталь boost принимает высокоэффективную схему MAX1771, и нагрев низкий (индуктор может связаться в течение длительного времени). MCU STC15W408AS, с анти-катодных процедур отравления, задержки выключения, таймер переключатель машины и другие функции. Маленький размер удобен для изготовления меньшего размера. Распределение всех проводов. Использование 9 в 12 В, 500 мА или более адаптеров питания, интерфейс DC 5. 5 - 2.

Год 2000-2099

Настройки месяца, дня, недели xx
Часы, минуты, секунды настройки xx

Настройка времени выполнения программы против катодного отравления
(Выполнение в течение 10 секунд, все номера отображаются один раз, предотвращая старение из-за длительного отображения определенного числа)
Скидка 0 (Не используйте процедуры против отравления)
1 выполнено каждые 1 минуту
5 выполняются каждые 5 минут
10 выполняются каждые 10 минут
20 каждые 20 минут 30 выполняются каждый
30 минут

Задержка отключения (автоматическое отключение в течение этого времени после включения)

1 1 минута после выключения
2 выключения через 1 минуту
5 выключение через 1 минуту
10 после 1 минуты выключения
30 выключение после 1 минуты
60 после 1 минуты выключения
Переключение 12/24 часов

Если он заблудился, когда десятый день часа, день недели 0 0 не пустой (отображает десять цифр 0)
1 Бланк (отображение десяти цифр 0)

Настройка режима ксенонового дисплея
Полная вспышка с 0 4 лампами
1 4 лампы всегда включены
2 левый и правый яркий
3 левый и правый
4 левая и правая вспышка
5 Левая вспышка справа
6 левая вспышка справа
7 левая и правая вспышка
8 не яркий

Метод цифровой коммутации

0 прямое переключение
1 переключатель скачка

Настройка времени загрузки

7x xx:xx, когда 2-я цифра 0, она выключена, и 1 включена.

Настройка времени отключения по времени

8x xx:xx, когда вторая цифра 0, она выключена, и 1 включена.

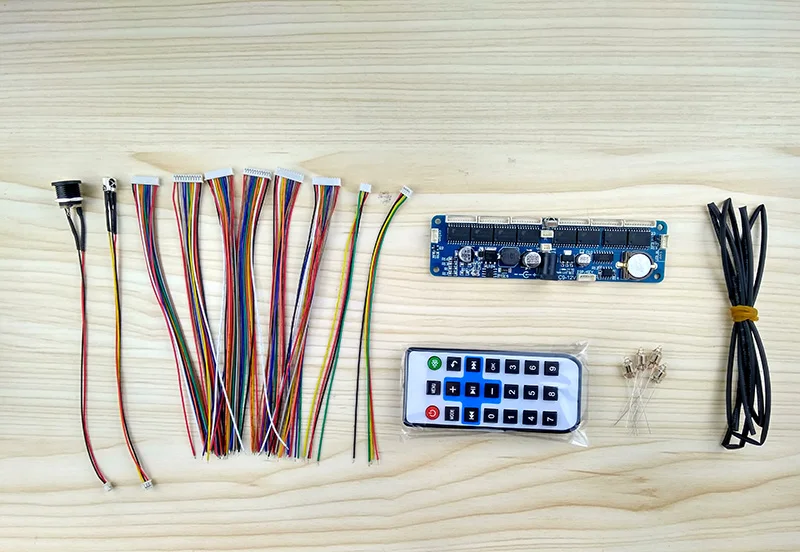

Содержимое посылка
100% абсолютно новый (высокое качество)
