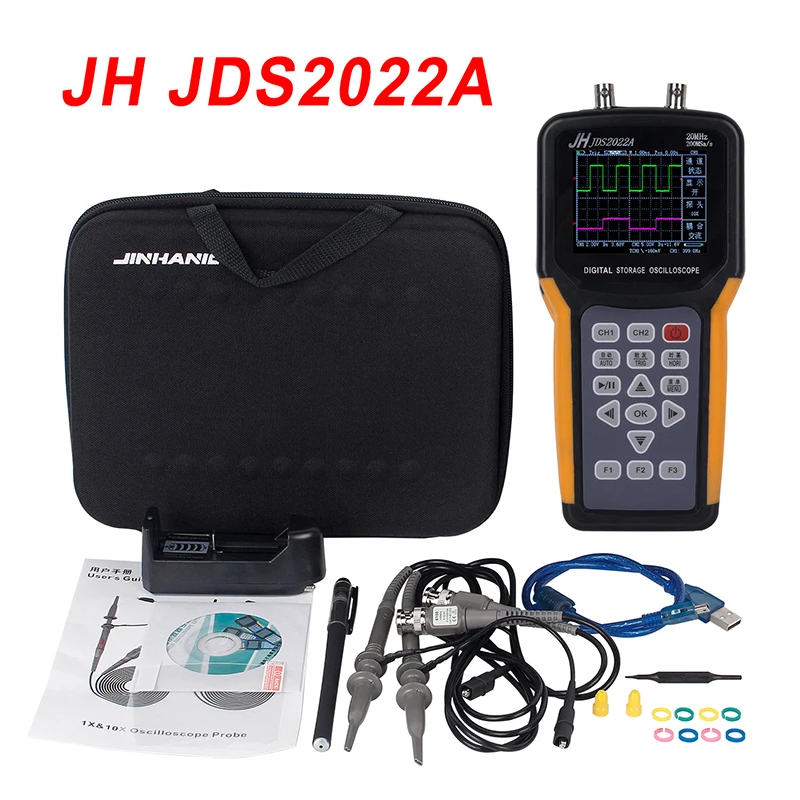

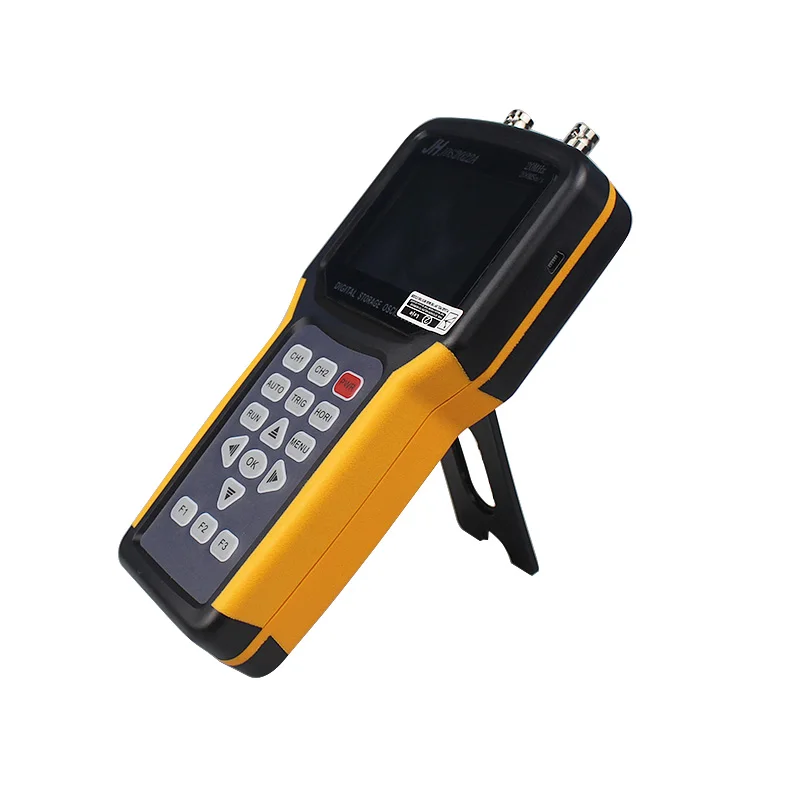

Jinhan JDS2022A Ручной осциллограф 2 канала 20 МГц осциллограф JDS2022A 20 МГц Пропускная способность супер функция в наличии JDS2012A

Особенности:

● Новая ультра-тонкий дизайн, небольшой объем, светильник вес, удобный для переноски
● Цветной TFT ЖК-дисплей, разрешение 320*240, дисплей формы волны более четко, стабильность
● JDS2012A одноканальный, JDS2022Ais двойной аналоговый канал

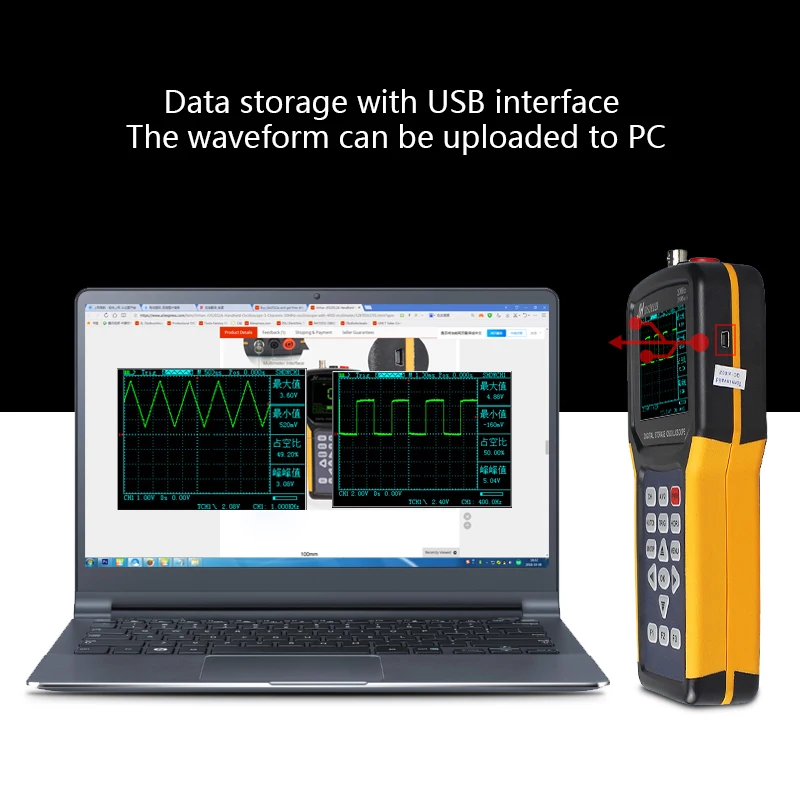

● Поддержка usb-накопителя

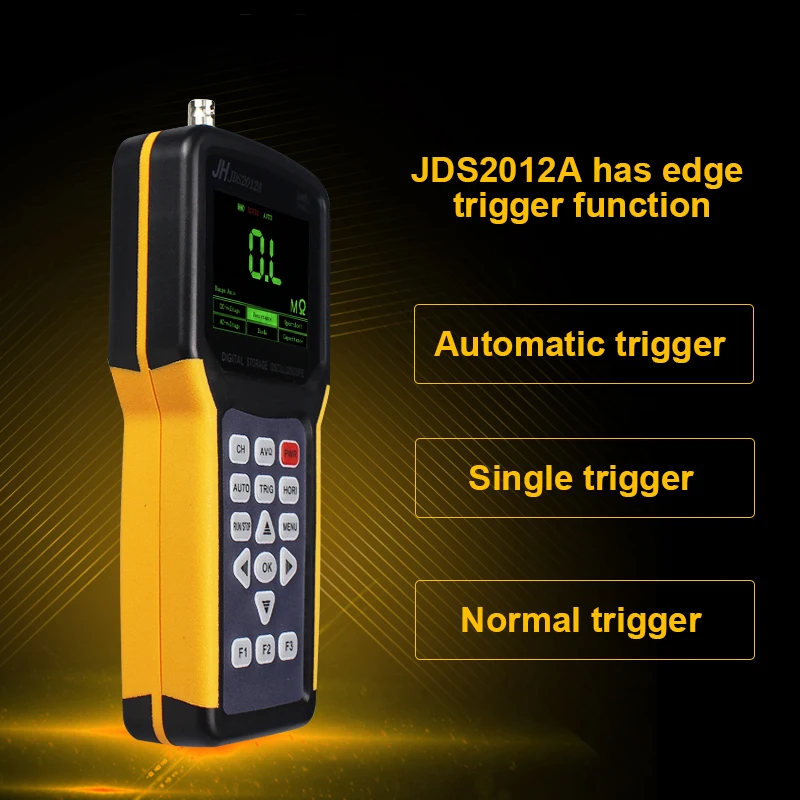

● Функция триггера кромки, может автоматически обнаруживать поддержку (50 Гц-40 МГц)
● Поддержка курсоров времени и напряжения
● Поддержка различных форм волны математическая сумма
● Поддержка отображения меню на китайском и английском языках
● Различные стили дисплея: цветной дисплей, монохромный дисплей
● Поддерживает автоматическое выключение питания и энергосберегающие режимы: можно установить время
● Яркость подсветки можно регулировать
● Формы сигнала могут быть сохранены на скриншоте
● Длительное время работы в режиме ожидания: одноэлементная батарея может работать непрерывно в течение 5 часов

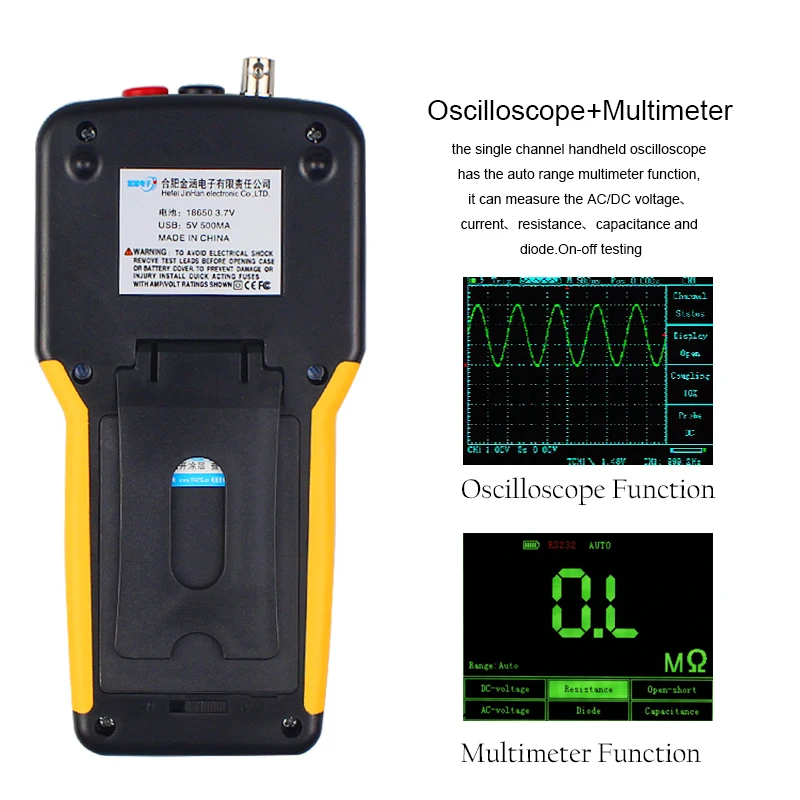

● JDS2012A имеет функции цифрового мультиметра (не JDS2022A)

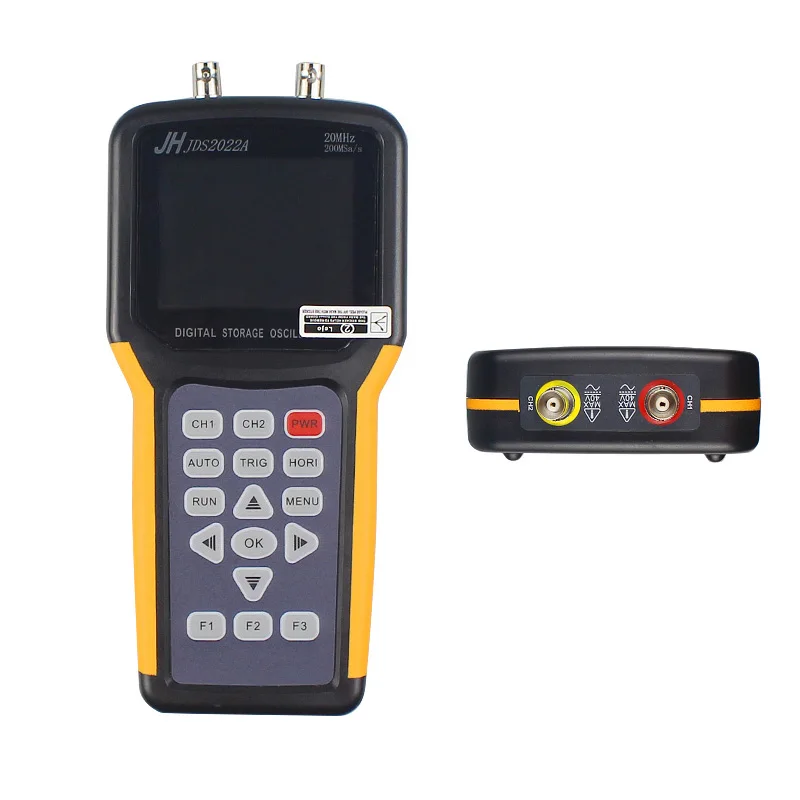

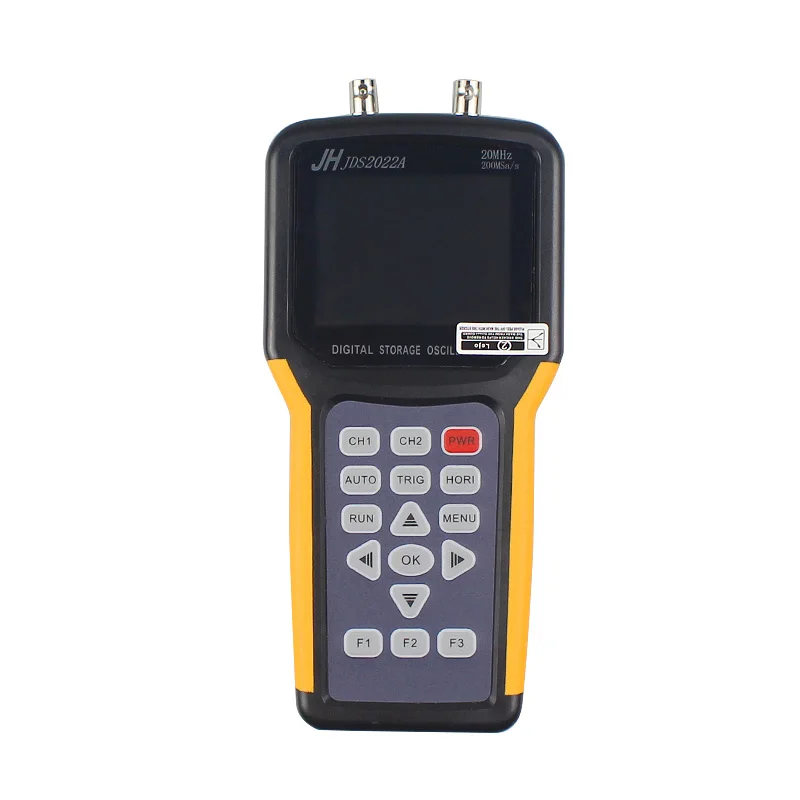

DS2022A
Вход

Входное соединение AC,DC
Канал 2
Режим отображения X-Y;Y-T
Входное сопротивление 1MΩ 25pF
Максимальное входное напряжение 40 В (зонд X1);400 В (зонд X1);2000 в (зонд X100)
Затухание зонда 1X,10X
Настройка затухания 1X,10X,100X

Система сбора сигнала

Метод выборки в режиме реального времени, выборочный отбор
Глубина хранения 4K(2K на канал)
Выборка в режиме сбора, пиковое Обнаружение

Вертикальная система
Вертикальная чувствительность 10 мВ-5 в (зонд 1X)100 мВ-50 в (зонд 10х) (1,2 5,5 ступеней)
Вертикальная Точность +/-3%
Вертикальное разрешение 8 бит
Полоса пропускания 20 МГц

Горизонтальная система
Частота дискретизации в реальном времени 200 MSa/s на канал
Горизонтальный диапазон сканирования 10nS/div-5S/div
Система запуска
Автоматический режим, нормальный и одиночный

Тип подъемного края, падающий край
Поддержка автоматического обнаружения (50 Гц-40 МГц)
Математическая операция CH1 + CH2,CH1-CH2,CH2-CH1

Система измерения

Измерение курсора поддерживает время и напряжение
Ручной метод измерения
Измерение пикового и пикового значения и частоты

Оборудование

Экран 3,2 дюймов, 16 бит true color,TFT,320*240
Аккумулятор 2000 + мА литиевая батарея (поддержка 5 часов непрерывной работы)
Размер 202*100*35 (мм)

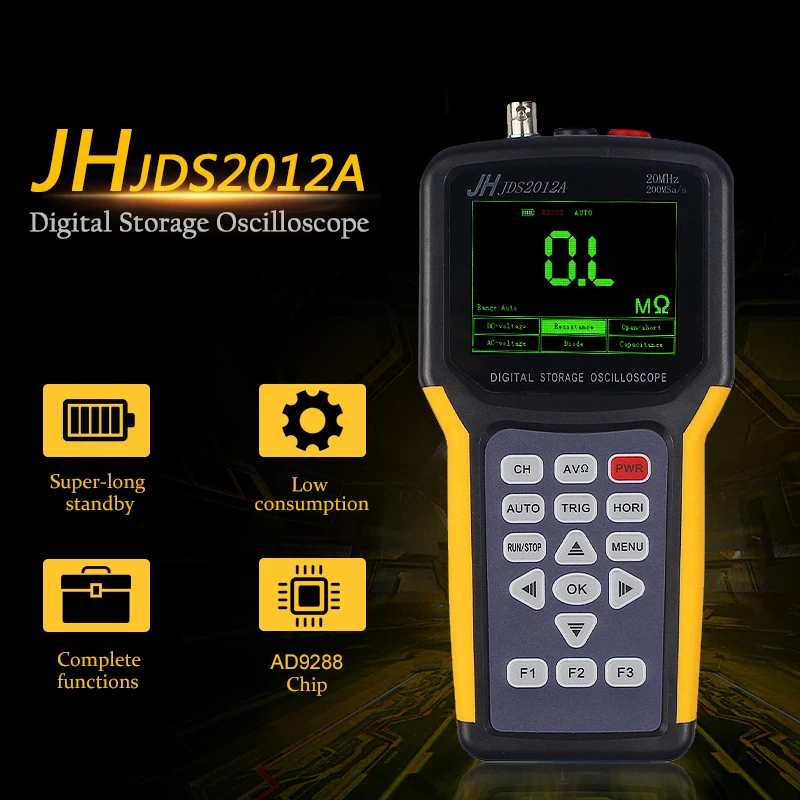

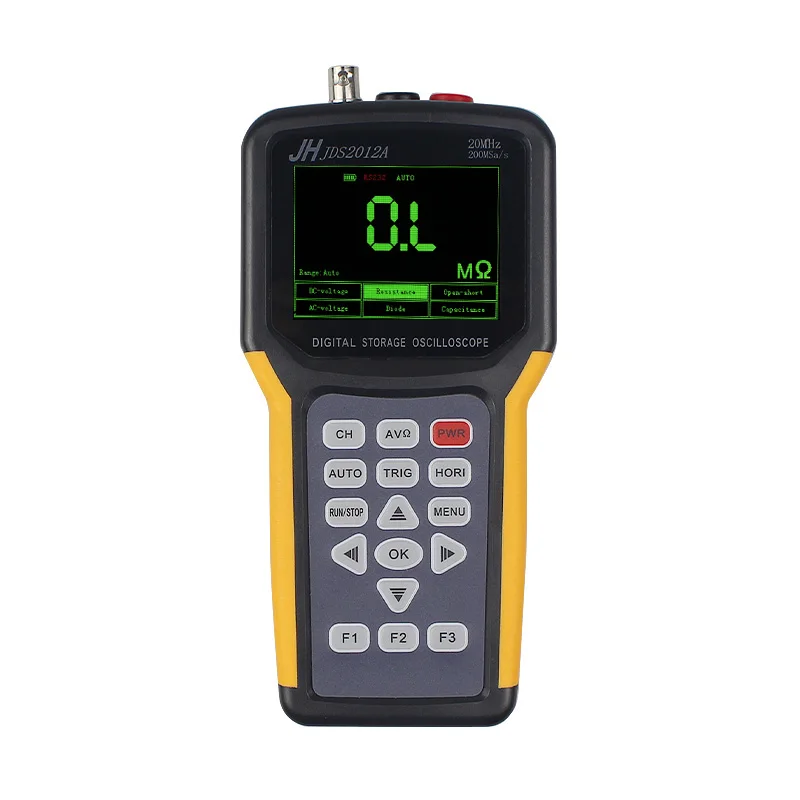

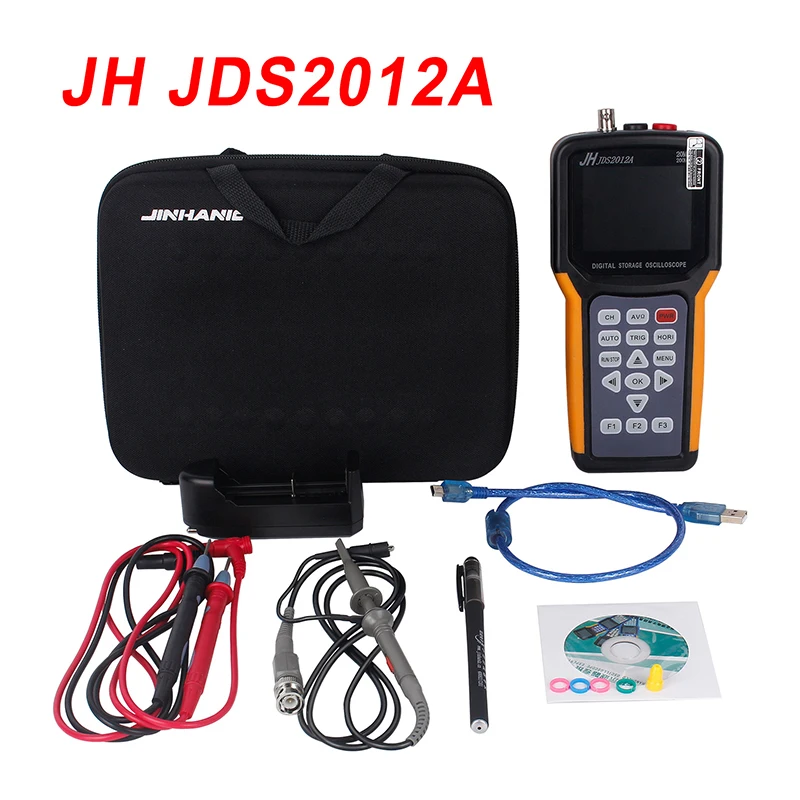

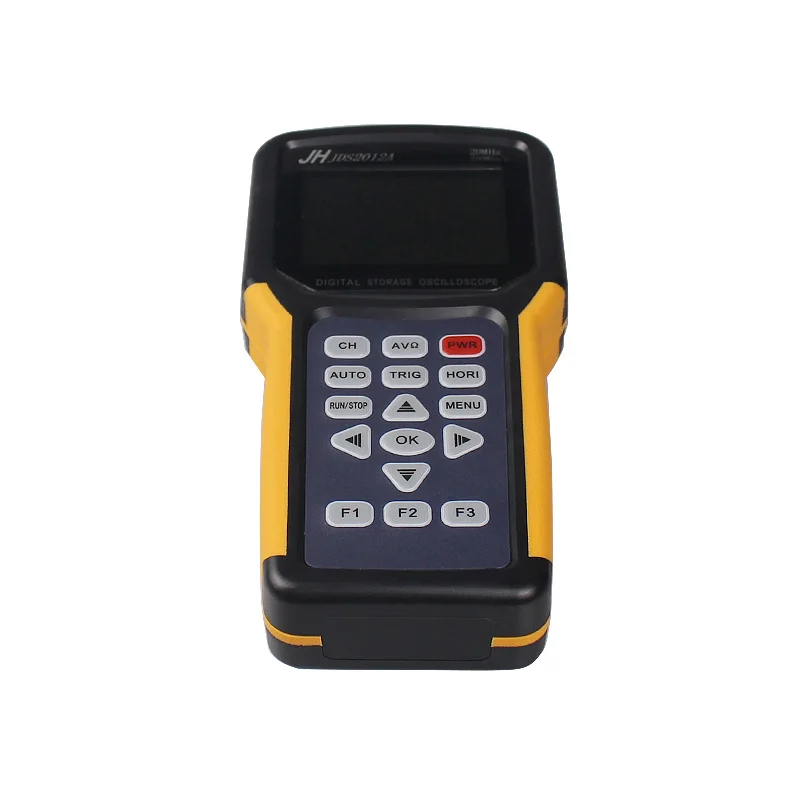

JDS2012A

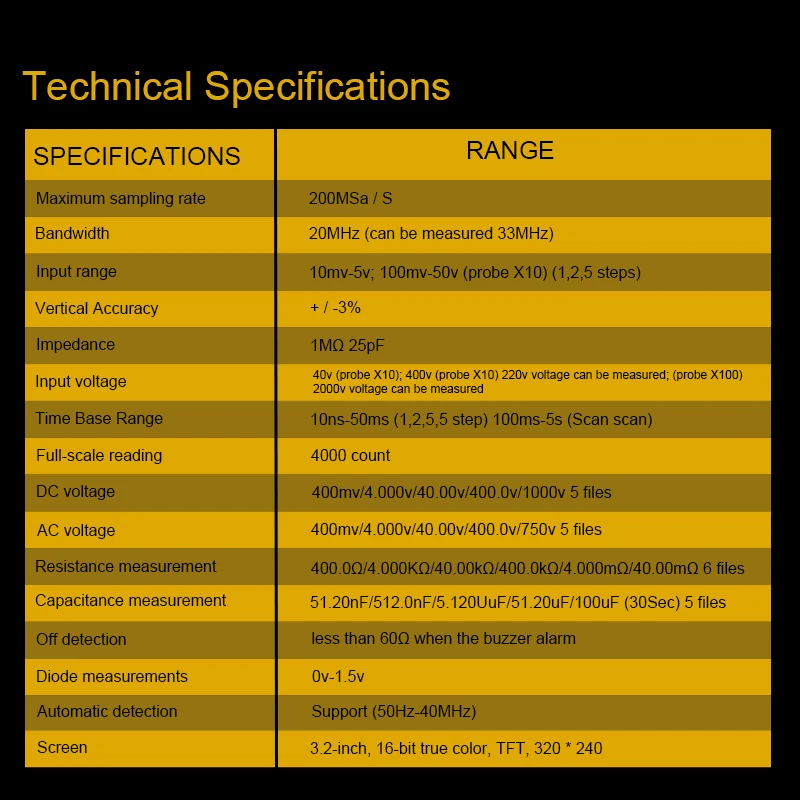

Технические характеристики осциллографа:

Максимальная частота дискретизации: 200MSa / S
Каналы: 1
Полоса пропускания: 20 МГц (можно измерить 33 МГц)
Вертикальное разрешение: 8 бит
Диапазон входного сигнала: 10 мВ-5 в; 100 мВ-50 в (зонд X10) (1,2,5 шагов)
Вертикальная Точность: + / -3%
Сопротивление: 1MΩ 25pF
Муфта: DC, AC
Режим отображения: Y-T
Входное напряжение: 40 В (зонд X10); 400 В (зонд X10)
Напряжение 220 В может быть измерено; (зонд X100)
Напряжение 2000 в может быть измерено
Диапазон временных рамок: 10ns-50ms (1,2,5,5 шаг)
100 мс-5 с (сканирование)
Глубина памяти: 2K
Режимы: Авто, нормальный и одиночный
Тип: поднимающийся край, опускающийся край
Автоматическое обнаружение: поддержка (50 Гц-40 МГц)
Измерение: от пика до пика и частоты
Курсор: курсор поддерживает время и напряжение

Экран: 3,2 дюймов, 16-бит, true color, TFT, 320*240
Батарея: 3000 + мА литиевая батарея (одна ячейка около 7 часов непрерывной работы)
Размер: 202*100*35 (мм)

Технические характеристики мультиметра:

Полномасштабное считывание: 4000 единиц
Напряжение постоянного тока: 400 мВ/4,000 в/40,00 в/400,0 в/1000 в 5 файлов
Напряжение переменного тока: 400 мВ/4,000 в/40,00 в/400,0 в/750 В 5 файлов
Измерение сопротивления: 400.0Ω/4.000K Ω/40.00k Ω/400.0k Ω/4.000m Ω/40.00mΩ 6 файлов
Измерение емкости: 51.20nF/512.0nF/5.120UuF/51,20 мкФ/100 мкФ (30Sec) 5 файлов
Обнаружение выключения: менее 60 Ом, когда сигнал тревоги
Диод измерений: 0v-1,5 v

Продукт не поставляется с батареей, если вам нужен аккумулятор, пожалуйста, свяжитесь со службой поддержки клиентов
