Двойной регулятор напряжения ± 5 В/9 В/12 В/15 в модуль питания выпрямителя моста

Двойной регулятор напряжения ± 5 В/9 В/12 В/15 в модуль питания выпрямителя моста

Этот продукт изначально разработан AETHER, и каждый продукт имеет логотип AETHER. Обеспечить максимальный выходной ток 1.5A

Модуль может выводить: положительный и отрицательный

± 12 В/± 5 В/± 9 В/± 15 в двойное напряжение;

При выводе двойного напряжения обязательно входите положительное и отрицательное двойное напряжение

> Линейный регулятор использует транзистор или FET, работающий в своей линейной области, чтобы вычесть избыточное напряжение от применяемого входного напряжения для получения регулируемого выходного напряжения.

> Выдающиеся преимущества линейного регулятора напряжения-низкий уровень шума и очень низкий статический ток. Подходит для низкого тока (в пределах 1,5a) и высокоточного источника питания.

Название: lm78xx / LM79XX положительный и отрицательный двойной выходной линейный регулятор

Входные параметры:

Двойной ± 5 в:

Вход DC dual ± 8 ~ 15V / AC dual 6 ~ 12V

Двойной ± 9 в:

Вход DC двойной ± 12 ~ 24V / AC двойной 9 ~ 18V

Двойной ± 12 в:

Вход DC dual ± 15 ~ 24V / AC dual 12 ~ 18V

Двойной ± 15 в:

Вход DC dual ± 18 ~ 35V / AC dual 15 ~ 24V

Другие параметры:

Ток покоя:<8 мА

Пульсация нагрузки:<50 мВ

Коэффициент температурного дрейфа:-1.1мв/℃

Выходной шум:40uv / Vo

Коэффициент отклонения напряжения:> 62 дБ

Рабочая температура<80 ℃,

Рассеиваемая мощность<3 Вт

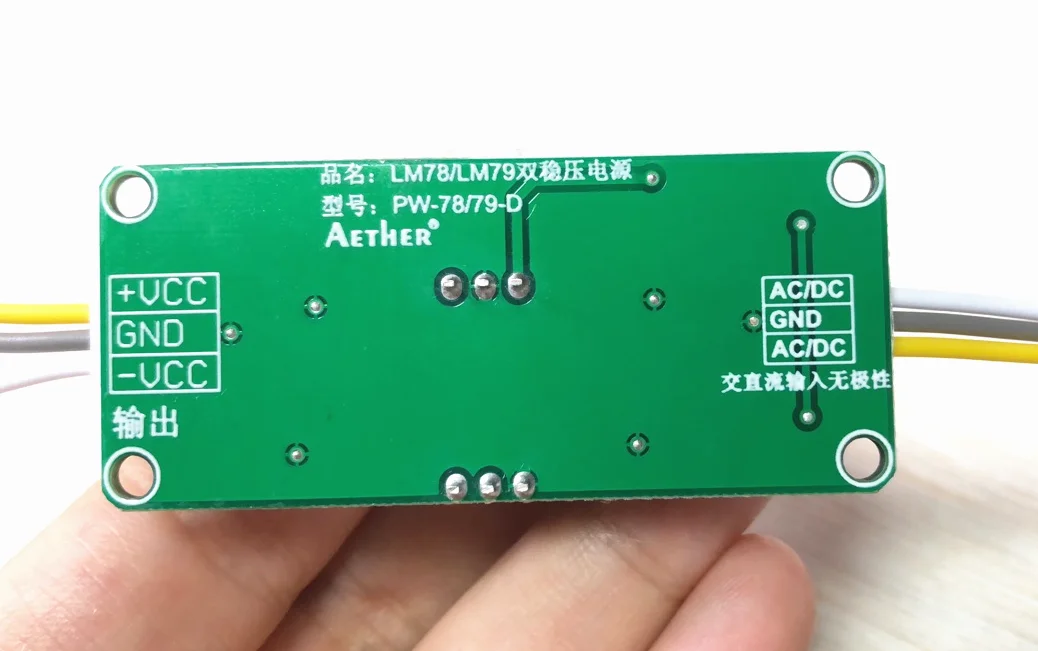

Примечание: вход не имеет полярности, а выход имеет фиксированное напряжение (Примечание: промежуточная Проводка-провод заземления,И если вход переменного тока этот порт подключен к промежуточному крану трансформатора)

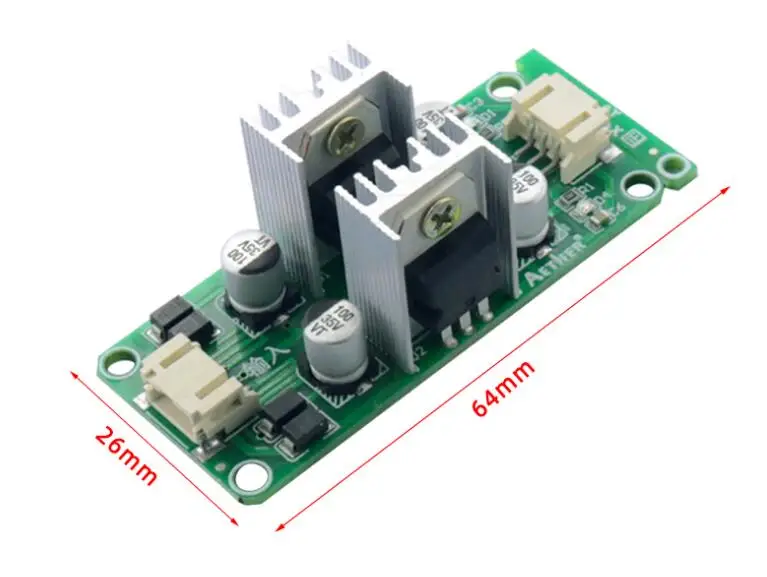

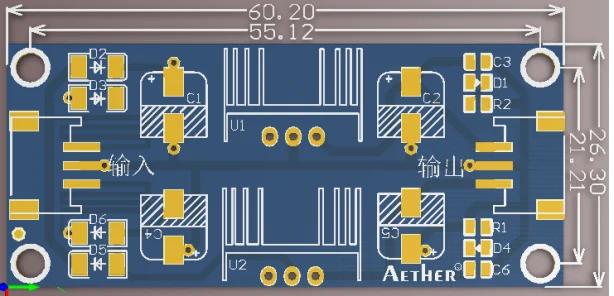

См. Изображение (внешний вид изменится, но размер останется неизменным, когда версия обновлена)

Часто задаваемые вопросы:

1. Максимальный выходной ток?

A: Максимальный выходной ток модуля составляет 1,5a, но ограничен характеристиками линейного регулятора (рассеивание мощности микросхемы регулятора = Входная мощность-выходная мощность), обычно рекомендуется, чтобы рабочий ток модуля в течение длительного времени не превышал 0,5a, Таким образом, фактическое рассеивание мощности чипа регулятора может контролироваться, чтобы быть менее 3 Вт, а рассеивание мощности модуля слишком велико в течение длительного времени. Чип регулятора напряжения будет поврежден, а выходное напряжение снизится. Избегайте этого феномена.

2. Если температура очень высокая после нормальной работы, будут ли какие-либо проблемы?

О: модуль принимает микросхема стабилизатора напряжения в посылка TO220, которая имеет лучшие характеристики рассеивания тепла и нагрузки. Между тем, модуль оснащен высококачественным радиатором. До тех пор, пока Рабочая температура контролируется <80 ℃ и рассеивается мощность <3 Вт. Модуль может работать стабильно в течение длительного времени (Вспомогательный вентилятор и пассивное тепловыделение могут использоваться при необходимости).

3. Защищен ли модуль от короткого замыкания?

Ответ: чип регулятора напряжения поставляется с защитой от короткого замыкания, но время короткого замыкания не может быть слишком длинным, будет повреждено высокой температурой, вызванной микросхемой короткого замыкания.

4. Нужен ли модуль внешний мост выпрямителя или конденсатор?

Ответ: модуль имеет свой собственный выпрямитель и фильтрующую цепь, пользователю нужно только вводить (AC/DC) источник питания, может непосредственно использовать стабильный выход постоянного тока, входное подключение питания не является положительным или отрицательным.

5. Как долго срок службы модуля?

О: в модуле используется медный Соединительный разъем (с полным медным подключением), обновляется 3A диод Шоттки с полным мостовым выпрямителем (падение низкого давления и меньше тепла, чем обычный кремниевый выпрямительный мост), фирменный высокотемпературный патч-конденсатор, оригинальный чип, FR-4 двухсторонняя Стекловолоконная доска, теория бесперебойного срока службы> 3 года.
