Многофункциональный преобразователь Io23b01 85-265 В переменного тока 110-220

Типичное применение:

Система домашнего освещения
Переключатель дистанционного управления
Удаленная блокировка
Автоматизация умного дома/дома
AC 85-265V светодиодное освещение
Люминесцентная лампа
AC 85-265 в Двигатель постоянного тока
Люминесцентная лампа
Автомобильная электроника
Промышленная автоматизация и контроль


1 цепь управления 85-265 В переменного тока, Источник питания переменного тока 85-265 в, Схема подключения ниже. «Load'' могут быть светодиодный ные фонари, вентиляторы, двигатели и Другое AC 85-265 в Оборудование

2 цепи управления постоянным током 1-110 В, источник питания 85-265 В переменного тока, схема подключения ниже. «Load'' могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока


3 DC 1-110 V цепь управления, Источник питания 5 в постоянного тока, Схема подключения ниже. «Load'' могут быть светодиодный ные фонари, вентиляторы, двигатели и другие AC DC Оборудование

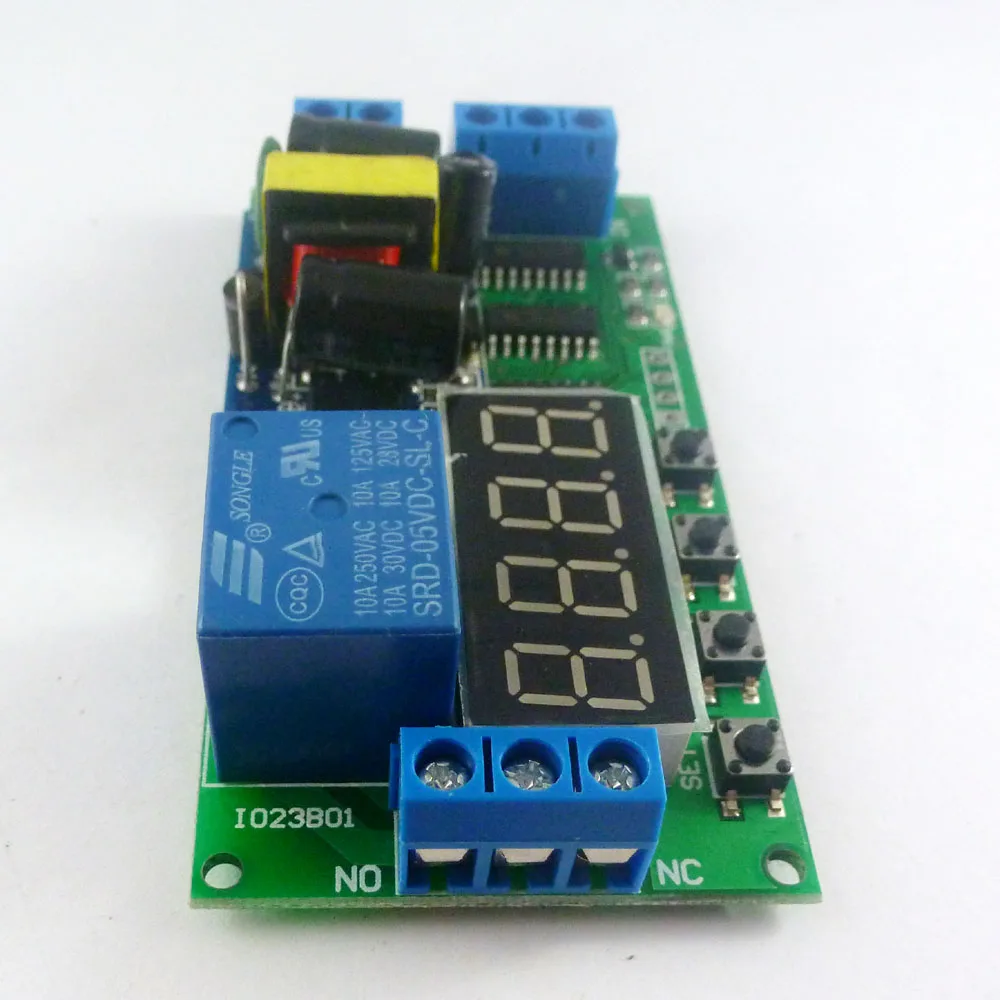

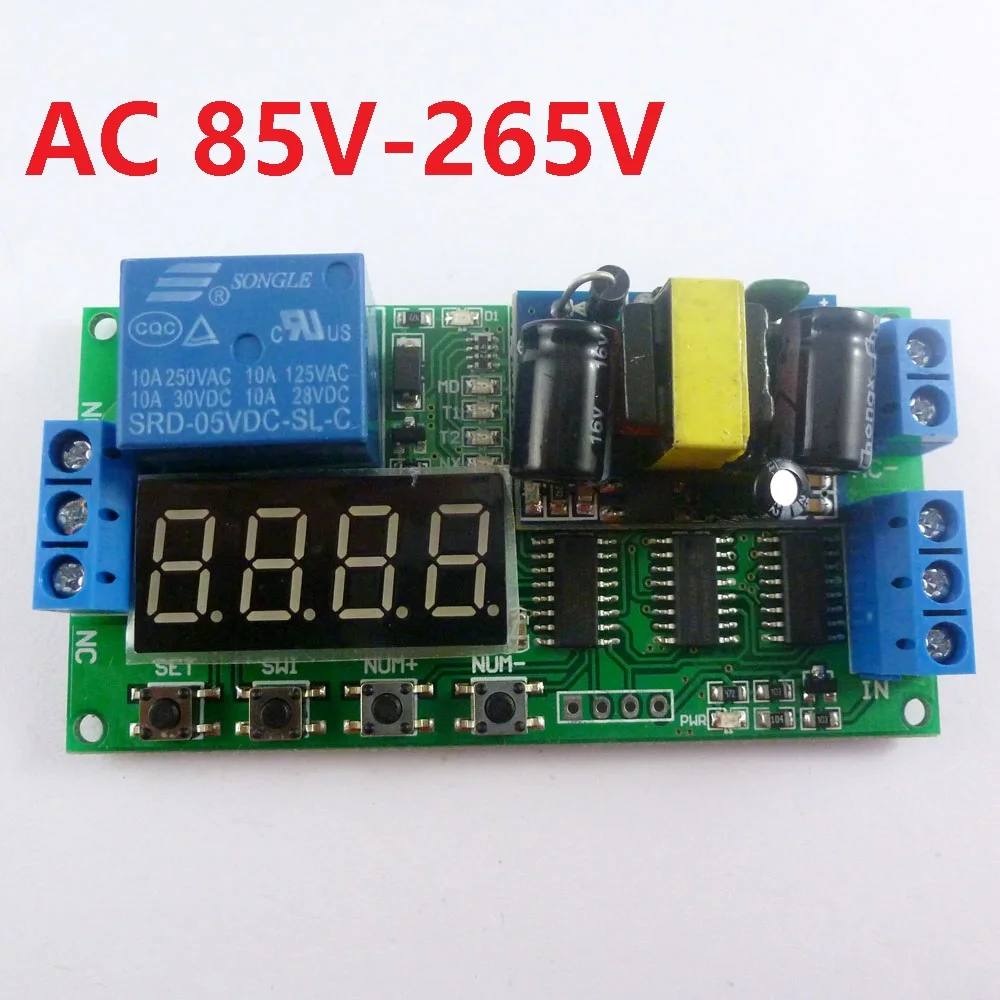

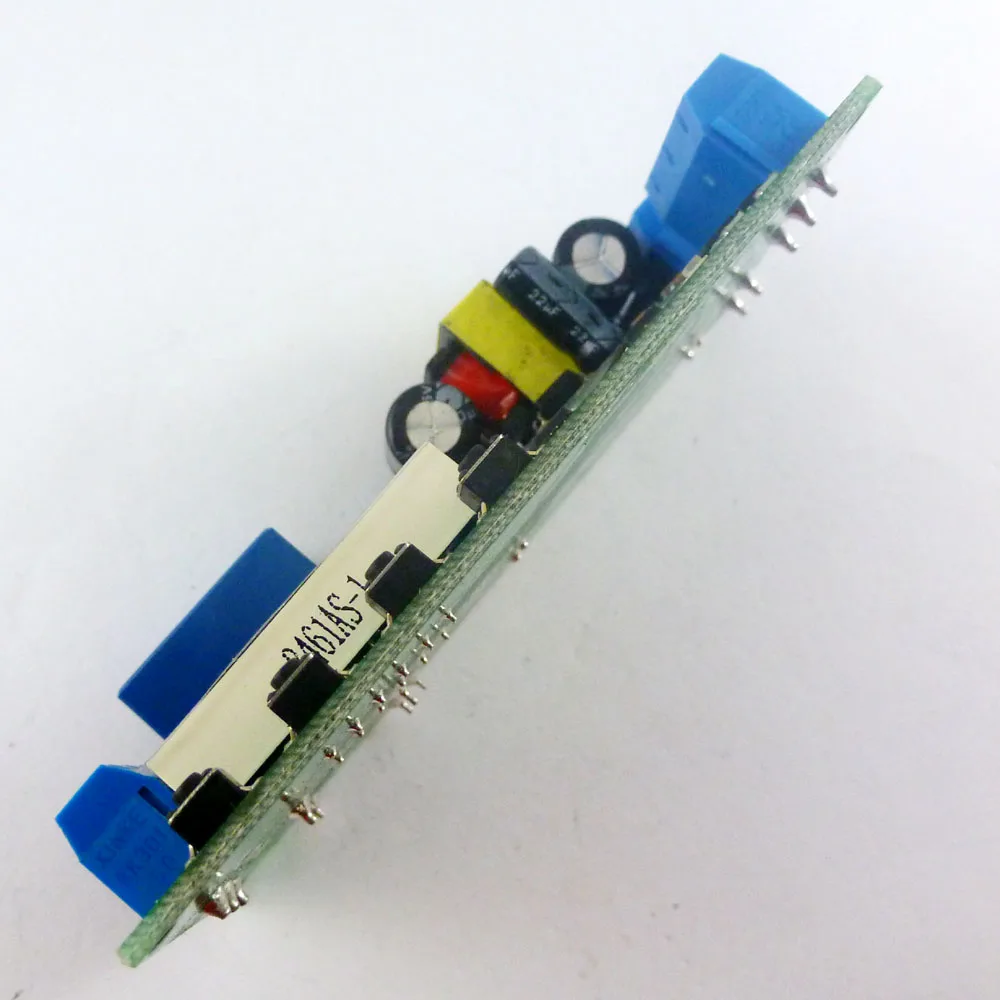

Название продукта: многофункциональный преобразователь Io23b01 Ac 85 В ~ 265 В 110 В, 220 В, самоблокирующееся реле, модуль переключения времени задержки таймер цикла Plc



В посылка входит:
1 шт., Многофункциональный модуль реле задержки переменного тока 85-265 в, 1 канал



Описание:


IO23B01 Модуль управления Многофункциональное реле, разработанный специально для различных пользователей с различными потребностями, в качестве основного используется микроконтроллер
Блок управления, 18 предустановленных функций, может быть основан на потребностях пользователя, настроить и добавить другие конкретные функции.
Оригинальные высококачественные модули реле питания, мощный высоковольтный транзистор, красные, синие сигнальные огни, двусторонние военные
Печатная плата, тканевая плата для обеспечения комплексной, стабильной работы, может широко использоваться в различных типах управления питанием.

Особенности:

1 Новое обновление до версии 3,0, модуль функционирует до восьми видов, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений;
2. Питание-85-265 В переменного тока (110 В, 220 В)
3 используются высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильный и надежный;
4. Увеличение времени на 0,1 секунды, точность времени за предыдущие 0,1 секунды, обновление до 0,01 секунд;
5. Функция автоматического энергосбережения увеличивается, пользователи могут самостоятельно настроить.
6. Размер: 78 мм x 40 мм x 20 мм
7 Вес: 39,1 грамм

Функции модуля:
Советы: функция 1-8 on power-up self-start функция 9-18 требует высокого импульсного сигнала (высокая продолжительность короче 20 мс, далее то же самое) запускает запуск.

Функция 1:
Выбор времени: после питания реле задержки времени тянет T1, T1 в диапазоне от 0,1 секунд до 270 часов регулируется, интерфейс к Высокий Уровень импульсного сигнала, повторите вышеуказанные функции;

Функция 2:
Время выключения: когда реле питания, реле задержки времени отключено T1, T1 в диапазоне от 0,1 секунд до 270 часов, в интерфейсе к Высокий Уровень импульсного сигнала, повторите вышеуказанные функции;

Функция 3:

Повторное отключение времени: после того, как реле питания не тянет, время задержки T1 достигает реле заряжается; Потяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунды-270 часа между настраиваемыми, интерфейсом CH1 в a
Высокий Импульсный сигнал, повторите вышеуказанные функции;

Функция 4:
Время и затем выключение: после питания немедленно Потяните реле, время задержки выключения реле T1 после прибытия; T2 прибывает после отключения Реле времени, -270 часа за 0,1 секунды время задержки между T1 и T2 настраивается на интерфейс CH1 a Высокий Импульсный сигнал, повторите вышеуказанные функции;

Функция 5:
Режим синхронизации с бесконечным циклом 1: после того, как реле питания не тянет, после того, как время задержки T1 достигнет, реле заряжается; Потяните реле после прибытия T2, а затем повторите вышеуказанное состояние, время задержки T1 и T2 на 0,1 регулируется в пределах секунды-270 часов, давая Высокий Интерфейс CH1 уровня импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Функция 6:
Режим синхронизации с бесконечным циклом 2: после питания немедленно Потяните реле, время задержки T1 достигает реле выключено; Пришло после отключения времени реле T2, а затем повторите вышеуказанное состояние, время задержки T1 и T2 в 0,1 секунды регулируется в диапазоне от-270 часов, давая Высокий Интерфейс CH1 уровня импульсного сигнала, вы можете перезапустить вышеуказанные функции;

Функция 7:
Режим синхронизации конечного цикла 1:5 на основе функциональности, увеличивая количество циклов, это время между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX регулируются между 1-9999 раз для интерфейса CH1 a Высокий Импульсный сигнал, вышеуказанные функции можно перезапустить;

Функция 8:
Режим синхронизации конечного цикла 2: 6, на основе функции, увеличивающей количество циклов, это время между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX регулируются между 1-9999 раз для интерфейса CH1 a Высокий Импульсный сигнал, вышеуказанные функции можно перезапустить;

Функция 9:
Режимы фиксации реле: интерфейс CH1 для реле a Высокий Уровень импульсного сигнала, реле, дать Высокий Реле импульсного сигнала отключено.

Функция 10:
Режимы реле запуска: интерфейс CH1 в a Высокий Реле сигнала, реле, Низкий Исчезает, реле отключено.

Функция 11:
Нажмите время запуска: после того, как реле питания не действует, Высокий -Интерфейс уровня для импульсного сигнала CH1, реле времени задержки тянет T1, T1 между 0,1 секундами-270 часа регулируется, повторяет a Высокий Интерфейс уровня для импульсного сигнала CH1, повторите вышеуказанную функцию;

Функция 12:
Таймер выключения: после того, как реле питания не действует, Высокий -Интерфейс уровня для реле импульсного сигнала CH1, время задержки выключения реле T1, T1 между 0,1 секундами-270 часа регулируется, Повтор для интерфейса CH1 a Высокий Импульсный сигнал, повторите вышеуказанные функции;

Функция 13:
Нажмите таймер триггера, затем отключите: после того, как реле питания не действует, интерфейс CH1 к Высокий Уровень импульсного сигнала, время задержки T1 достигает реле заряжается; Потяните реле после времени прибытия T2, время задержки T1 и T2 в диапазоне от 0,1 секунд до 270 часов регулируется, повторите интерфейс CH1 в a Высокий Уровень импульсного сигнала, повторите вышеуказанные функции;

Функция 14:
Отключите, а затем нажмите кнопку таймера: после того, как реле питания не действует, Высокий -Интерфейс уровня для импульсного сигнала CH1, немедленно Потяните реле, время задержки выключения реле T1 после прибытия; T2 прибывает после отключения Реле времени, время задержки между T1 и T2 за 0,1 секунды-270 часа регулируется, повторите интерфейс CH1 на a Высокий Уровень импульсного сигнала, повторите вышеуказанные функции;

Функция 15:
Режим синхронизации с бесконечным циклом 1: после того, как реле питания не работает до a Высокий Уровень импульсного сигнала CH1 интерфейс, время задержки T1 достигает реле заряжается; Потяните время прибытия реле T2, а затем повторите вышеуказанное состояние, расширение, когда время между T1 и T2 за 0,1 секунды-270 часа, регулируется, повторите интерфейс CH1 в Высокий Уровень импульсного сигнала, вышеуказанные функции можно перезапустить;

Функция 16:
Режим синхронизации бесконечного цикла 2: после того, как реле питания не действует, Высокий -Интерфейс уровня для импульсного сигнала CH1, немедленно Потяните реле, время задержки выключения реле T1 после прибытия; Время разрыва T2 после достижения реле, затем повторите вышеуказанное условие, время задержки между T1 и T2 за 0,1 секунды-270 часа регулируется, повторите интерфейс CH1 на a Высокий Уровень импульсного сигнала, вышеуказанные функции можно перезапустить;

Функция 17:
Режим синхронизации конечного цикла 1:15 на основе функциональности, увеличивая количество циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX регулируются в диапазоне от 1 до 9999 раз, повторяя на интерфейс CH1 a Высокий Импульсный сигнал, вышеуказанные функции можно перезапустить;

Функция 18:
Режим синхронизации конечного цикла 2: 16 на основе функциональности, увеличивая количество циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX регулируются в диапазоне от 1 до 9999 раз, повторяя на интерфейс CH1 a Высокий Импульсный сигнал, вышеуказанные функции можно перезапустить;

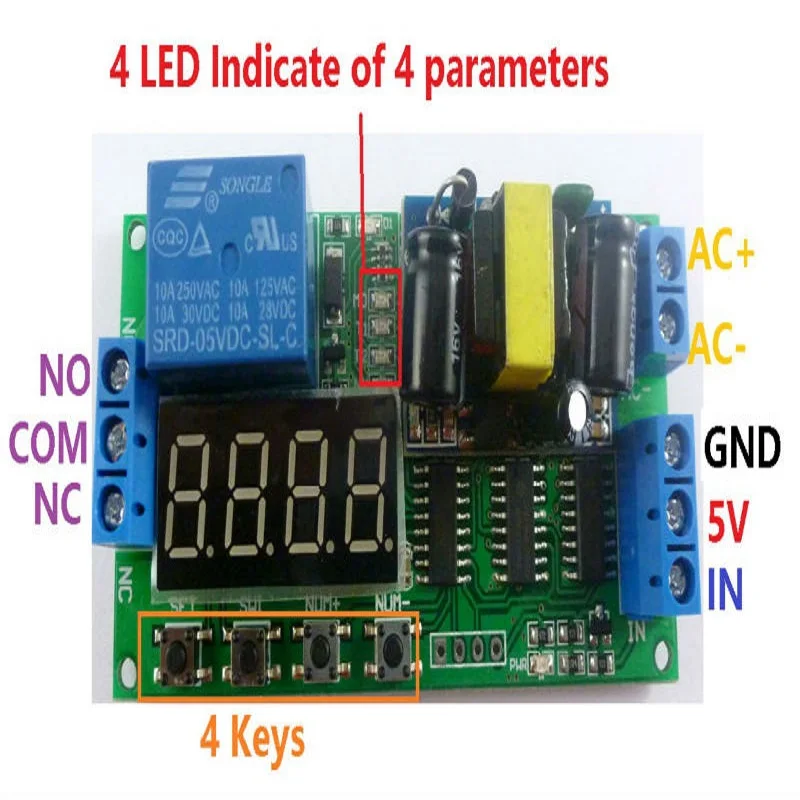

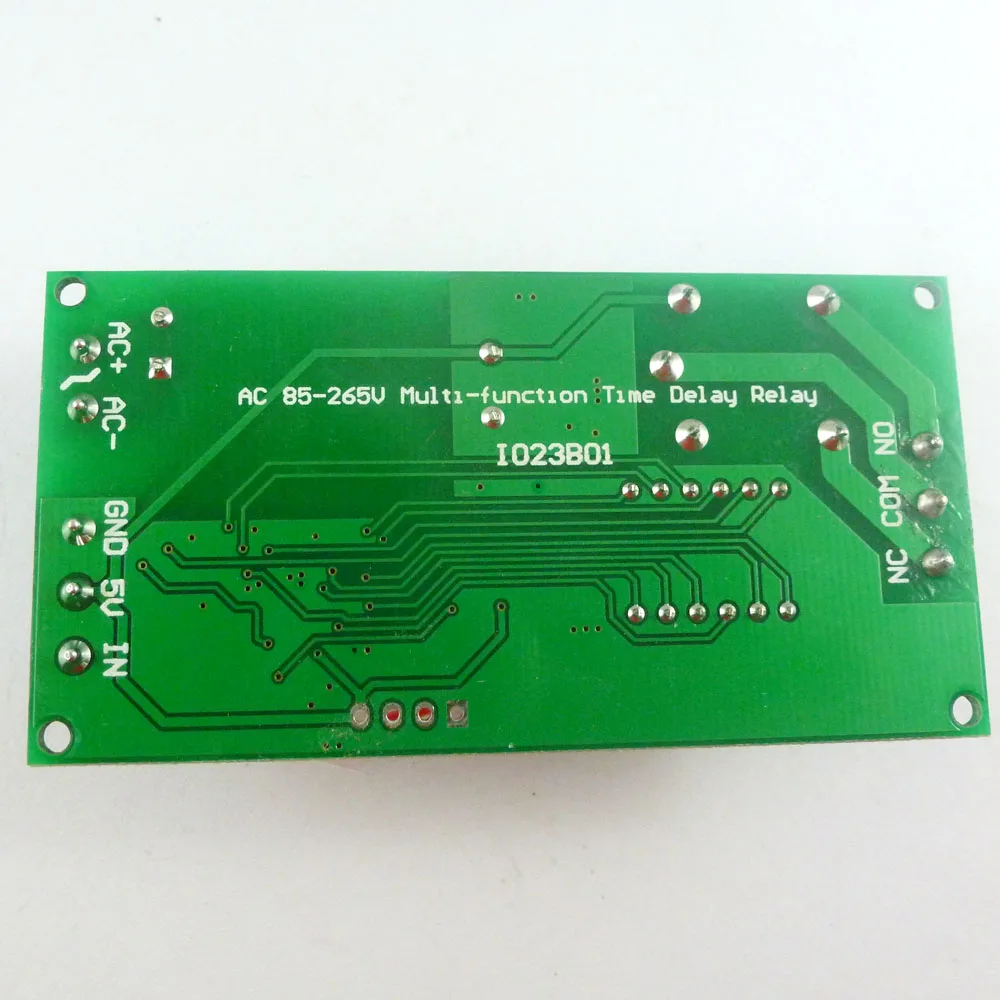

Соединения:

Входной сигнал напряжения модуля: Есть три интерфейса, все интерфейсы имеют терминалы, простота использования пользователем.

1.AC +: Питание переменного тока в реальном времени;
2.AC-: мощность переменного тока нулевая;
3.GND : DC 5V Отрицательный
4,5 в: постоянный ток 5 В, положительный
5.IN: интерфейс входного сигнала. (Допускается Высокое напряжение 2,5-24 В; Низкое напряжение 0-0,6 в недопустимо; Напряжение 0,7-2,4 В непредсказуемо, следует избегать этого диапазона напряжения)

Выход модуля: Есть три интерфейса, все интерфейсы имеют терминалы.
1. НЕТ: нормально открытый интерфейс, реле освобождается до, после короткого вытягивания COM;
2.COM: общий интерфейс;
3.NC: Нормально закрытый интерфейс, короткий с COM до, освобождается после втягивания.

Размер модуля

1. Размеры: 78 мм * 40 мм * 20 мм (Д * Ш * В);
2. Размер винта: 4*2,5 мм.
3. Расстояние между отверстиями для винтов: 73,5 мм * 36 мм
4. Вес: 39,1 г
