Автоматическая головка для отслеживания азимутов от солнца обнаружения

Автоматическая головка для отслеживания азимутов от солнца обнаружения

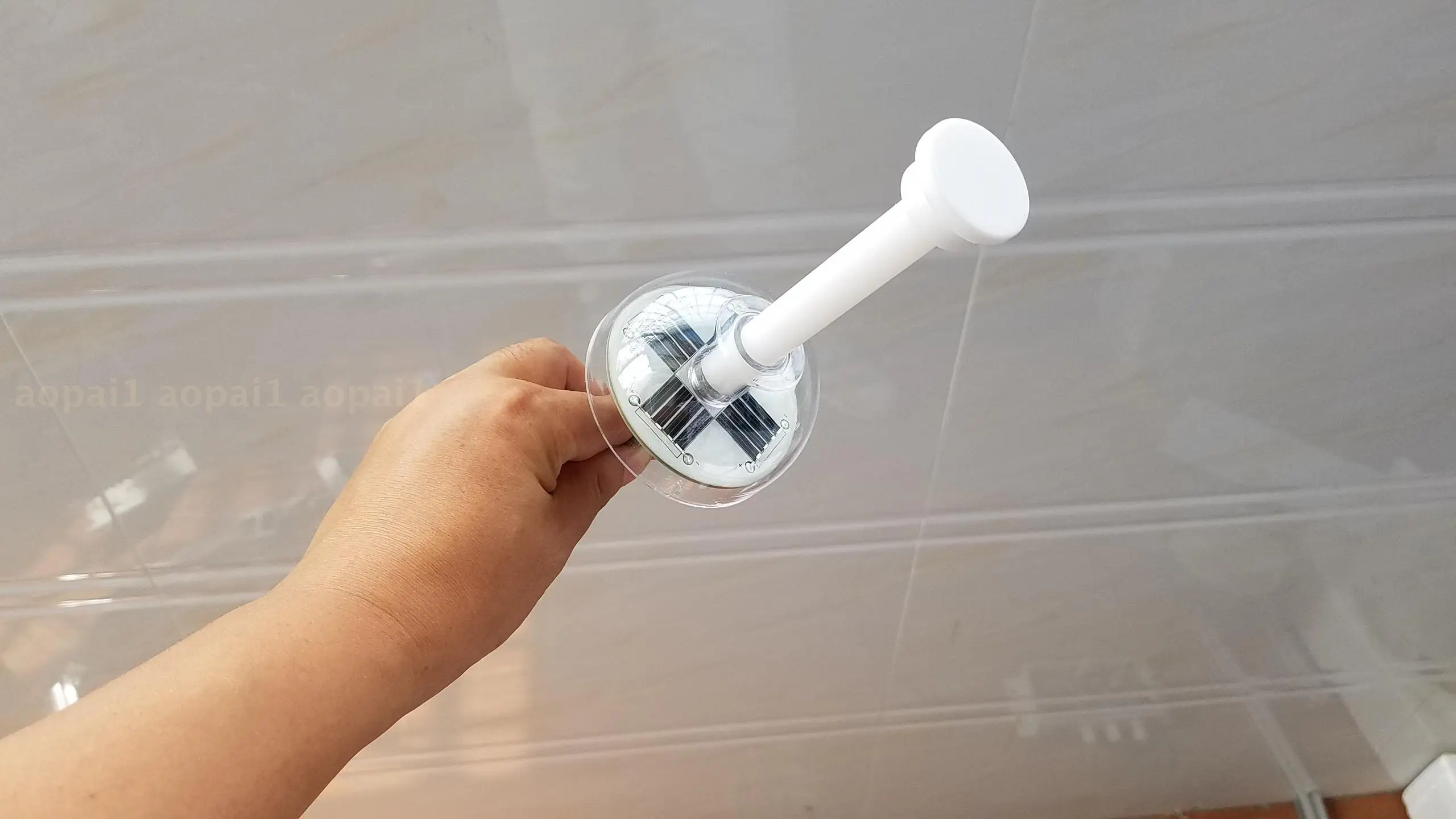

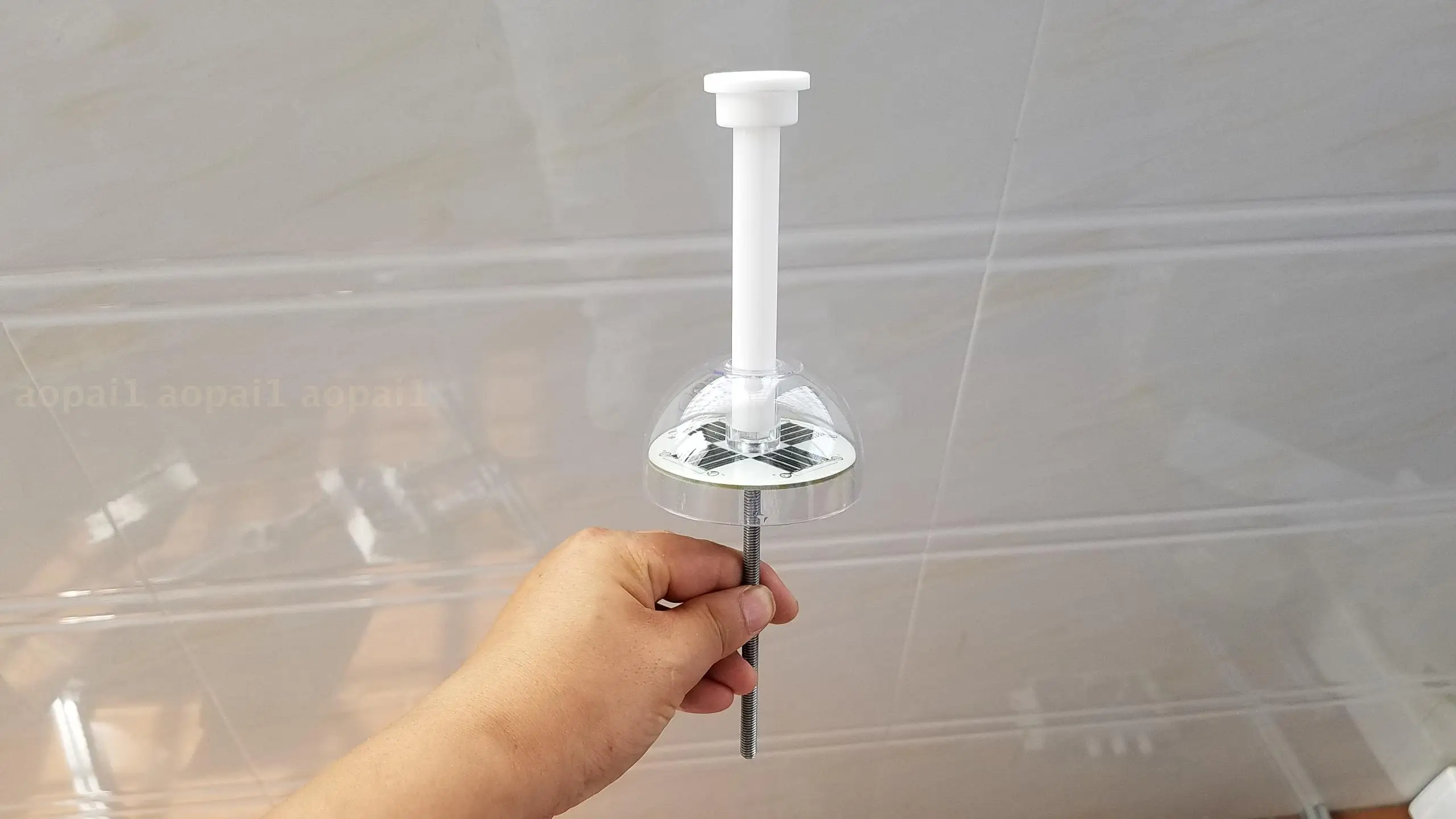

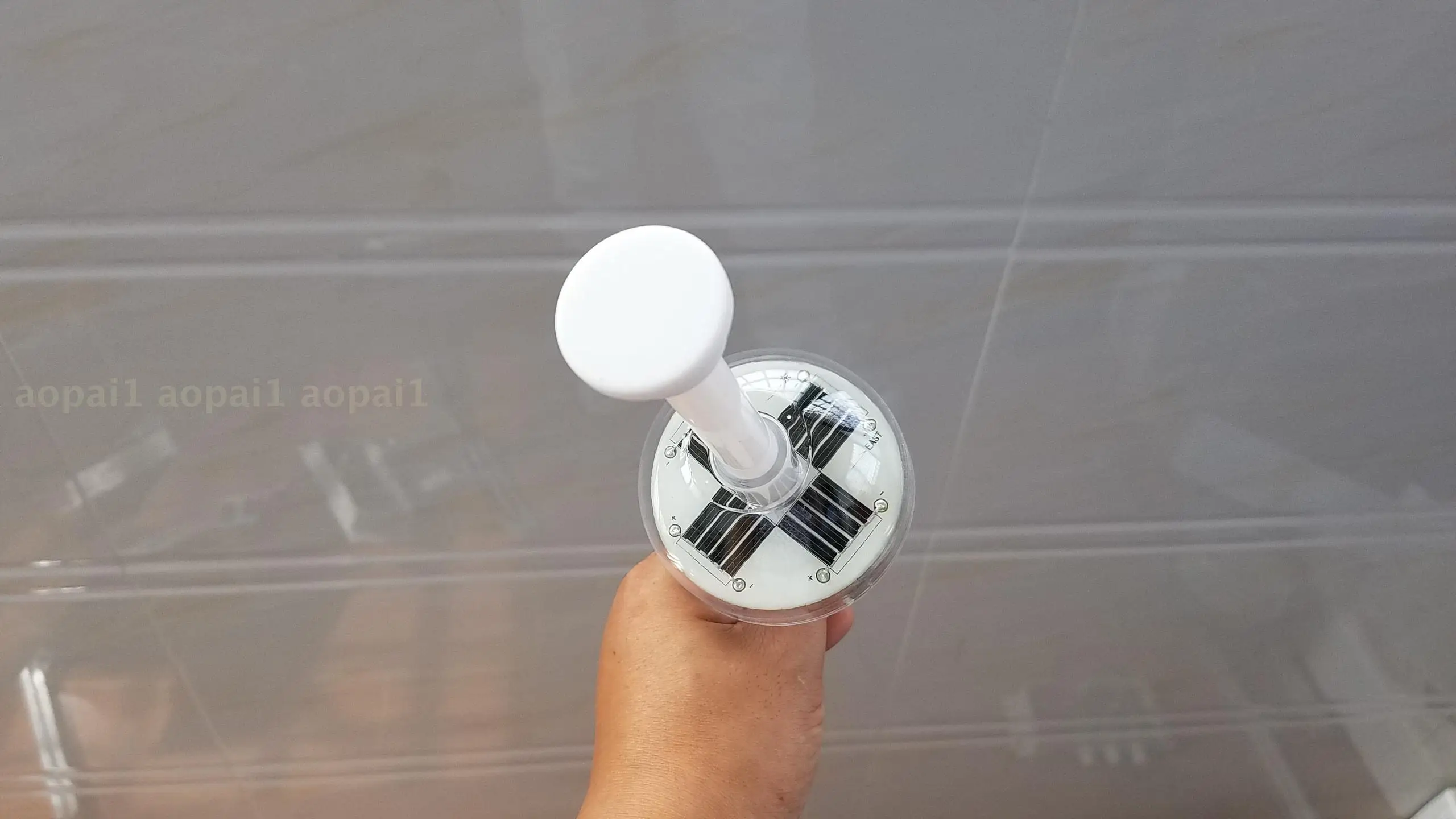

Головка обнаружения принимает четыре группы независимых силиконовых чипов, которые должны быть закреплены на круговой печатной плате, а затем закреплены клеем. Он дополнен запатентованной центральной защитной колонкой и пластиковой прозрачной оболочкой. Болт из нержавеющей стали диаметром 6 мм соединен для формирования полного солнца.Головка обнаружения ориентации.

Головка обнаружения может быть удобно применена к датчику солнца в двухосной системе автоматического контроля слежения sun, и ее точность составляет менее 1 градуса в солнечный день.

Головка обнаружения может эффективно определить положение солнца.

Специфическая логика: когда солнце находится на одной стороне, соответствующее направление облучается солнцем, и соответствующее напряжение генерируется, и соответствующее направление блокируется средним столбцом, И генерируемое напряжение значительно ниже, чем другая сторона, облученная солнцем.

Используя эту логику, при создании системы контроля за солнцем головка датчика устанавливается на двухосную платформу для перемещения с платформой на Восток-Запад и Северную-южную. Микрокомпьютер с одним чипом определяет четырехнаправленное напряжение головки обнаружения, учитывая любое из четырех напряжений на востоке-востоке, северо-южных при стоимости если сумма вашего заказа превышает определенное значение (1,8 V рекомендуется), считается, что в настоящее время это защищающая от солнца, И платформа может двигаться в определенном направлении, где напряжение головки обнаружения высокое, до тех пор, пока соответствующее напряжение направления не будет таким же, считается, что направление выровнено (контраст Восток-Запад, контраст между Севером и Югом). Если напряжение в четырех направлениях Востока, Запада, Юга и северной ниже определенного значения, можно считать, что ток облачен. Вы можете подождать в течение определенного периода времени, если он все еще облачен, а затем Управлять Платформой в плоском положении посередине, чтобы дождаться солнца.

Пример: обнаружение головы обнаруживает Восточно-напряжение 2,0 V, напряжение 0,6 V, Южно-напряжение 1,4 V, а также северо напряжение 1,7 V. В соответствии с предварительно установленной ясный день решения пороговое значение 1,8 V, Восточно-Напряжение: если сумма вашего заказа превышает этот порог, он может быть судить о том, что в настоящее время это защищающая от солнца.

В это время сравните Восток-Запад и Северную-южную. Если Восток больше Запада, платформа управления будет идти на восток, а северный-выше, чем на Южную, а Платформа Управления-на северную.

По мере движения платформы головка обнаружения также двигается, и тени, создаваемые цилиндром на головке обнаружения, также изменяются. Западная сторона головки обнаружения медленно получает солнечный свет и напряжение поднимается, а южнее головки обнаружения также получает солнечный свет и напряжение поднимается. Когда он собирается прицелиться на солнце, напряжение Восток-Запад будет таким же, И напряжение между Севером и Югом будет таким же (обратите внимание, что в это время напряжение между Восточным и западным Севером и Югом не является абсолютным значением, но в Относительная ценность товара в соответствии со разница в зависимости от интенсивности солнечного света, как правило, около 1,8-2,2 V, Если Восток равен Западу, то считается, что направление Восток-Запад выровнено, а направление между Севером и Югом такое же). В это время соответствующий двигатель можно контролировать, чтобы остановить действие, платформа останавливается, и следующее Обнаружение выполняется после ожидания в течение нескольких минут.

Покупатели должны сделать соответствующие элементы контроля на основе вышеуказанной логики.

Передняя часть головки обнаружения сделана в соответствии с обычным производственным процессом солнечной клеевой доски, поверхность капала эпоксидной смолой, а задняя сварочная линия покрыта кетоновым силикагелем, который является безопасным и водонепроницаемым.

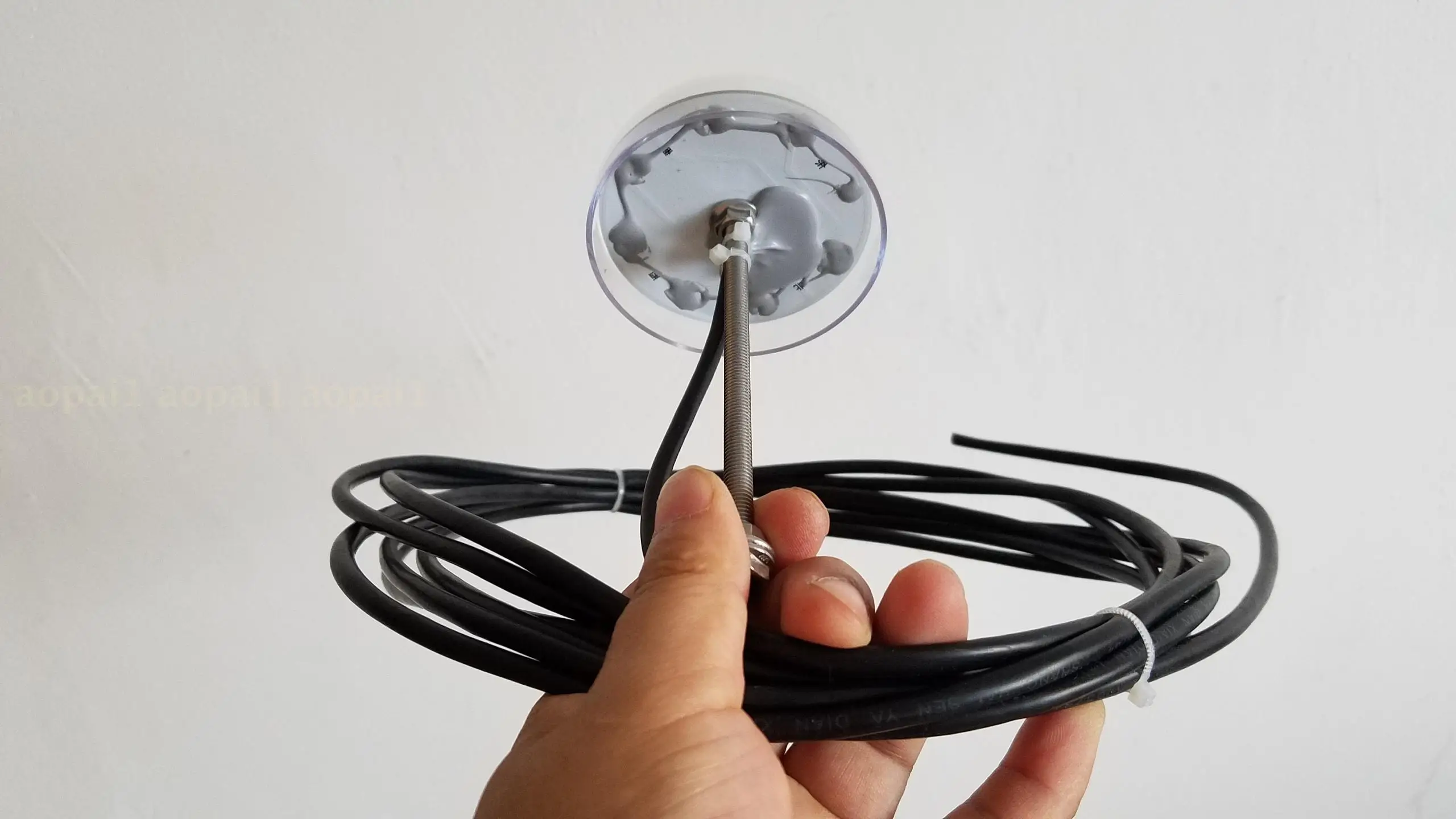

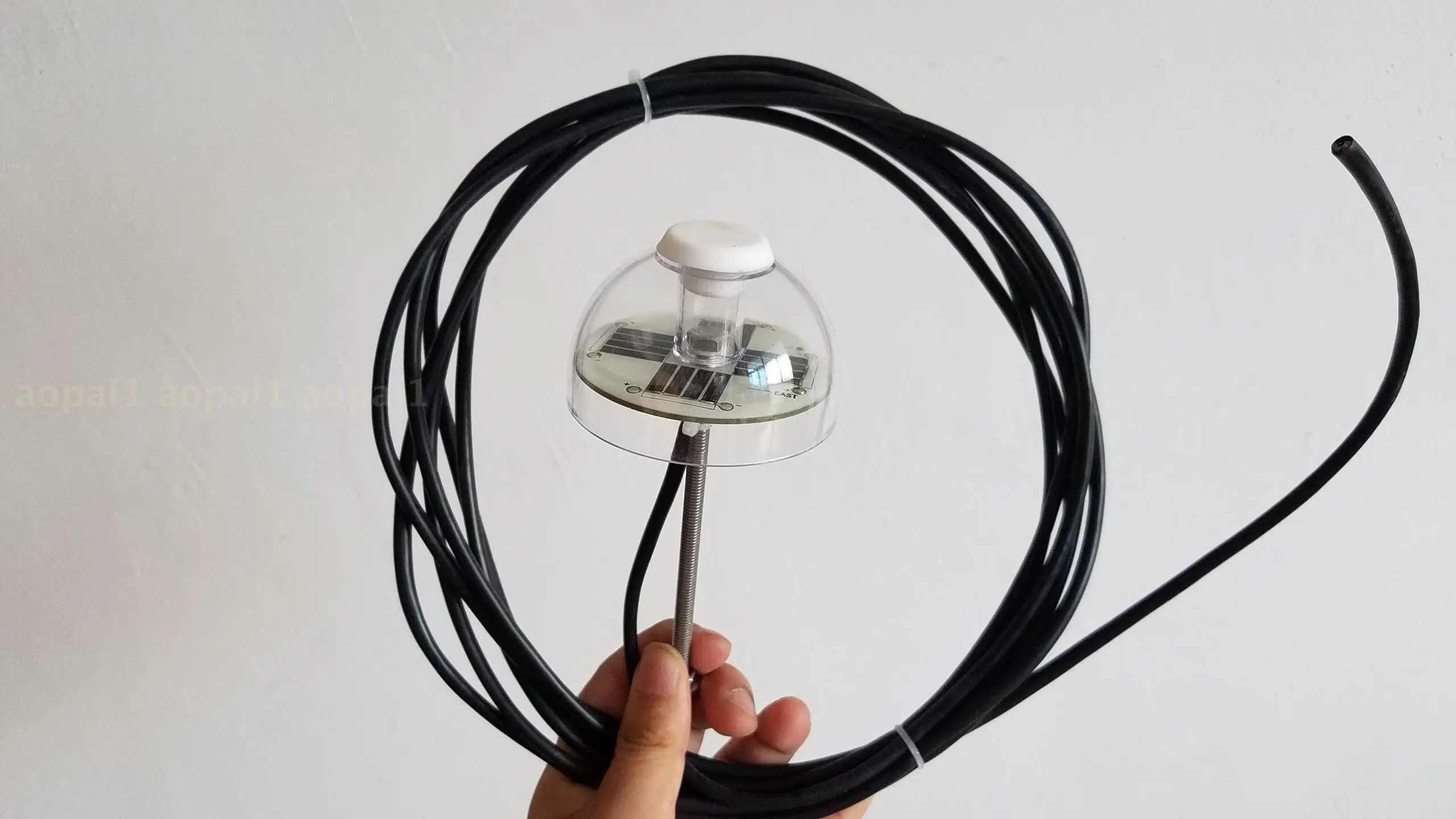

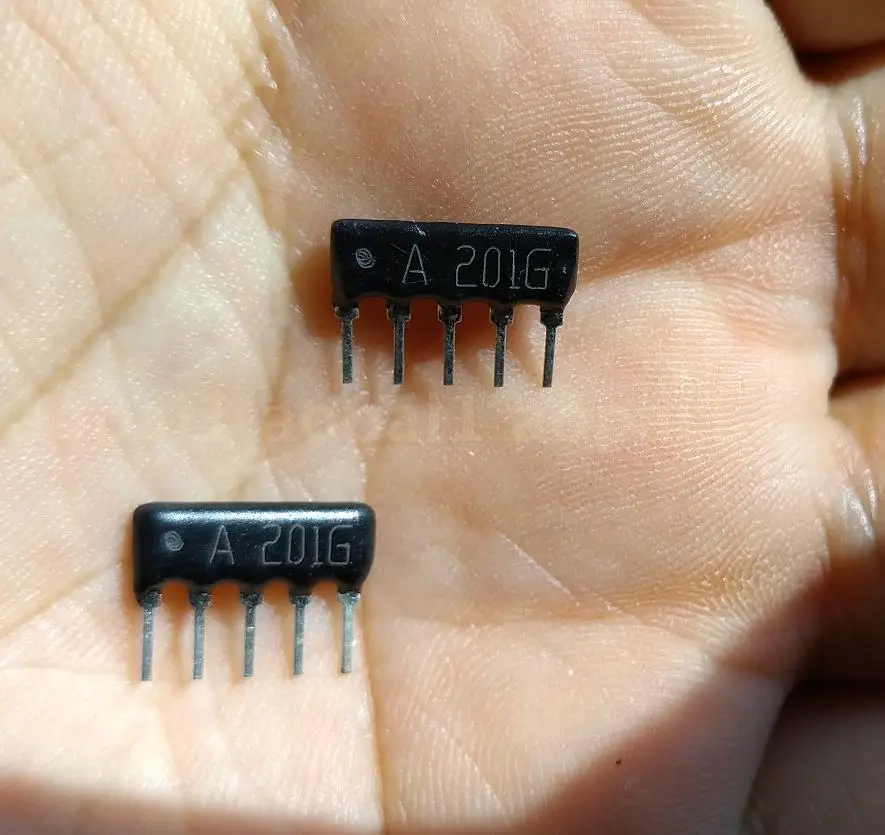

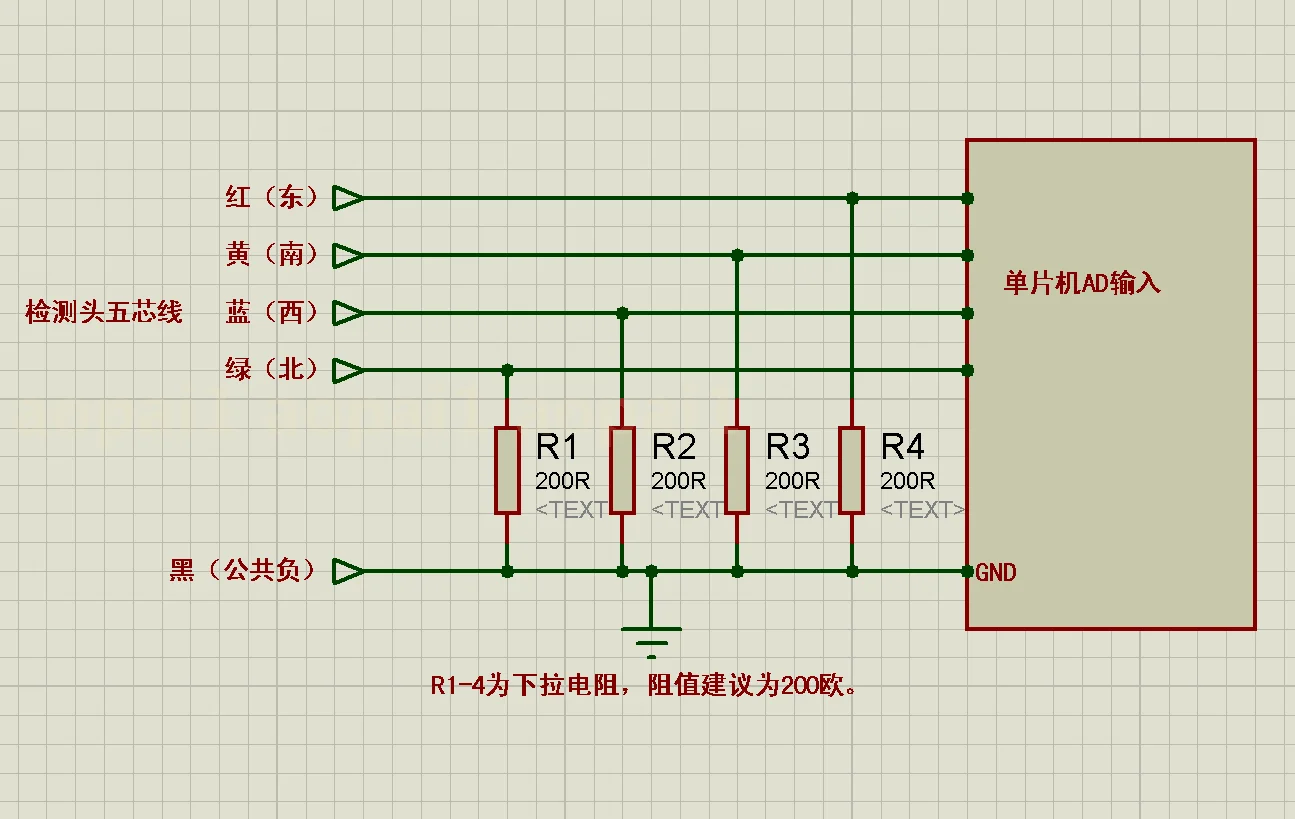

Головка датчика сварена с длиной 2 метра пять-провод с сердечником по умолчанию. При подключении к цепи управления с одним чипом для конструкции цепи, обратите внимание на необходимость подключения вытягивающего резистора, чтобы гарантировать, что ложное Высокое напряжение не будет генерироваться в пасмурную погоду. После тестирования вытягивающийся резистор составляет 200 Ом. Я предоставлю вам 200 Ом пять ножек блока исключений с товарами.

Способ установки: головка обнаружения фиксируется болтом из нержавеющей стали M6 и оснащена двумя фланцевыми гайками M6. При установке нужно только открыть отверстие 6 мм на двухосной платформе, а затем зафиксировать болт для зажима. Обратите внимание на обнаружение

На головке есть отметка в восточном направлении, и ось наклона платформы должна быть параллельна оси с Севером и Югом головки обнаружения и перпендикулярна оси Восток-Запад. Платформа находится в центре с востока на запад (ось наклона платформы в это время соответствует географическому направлению к северу-югу), И когда Северо-южная часть находится на плоской поверхности, восточная часть контрольной головки должна точно соответствовать географическому восточному направлению. Обратите внимание, что во время установки не следует напрягать силиконовую пластину головки датчика, чтобы избежать деформации. Головка обнаружения может бесконечно увеличивать точность, добавляя центральный столб. Если вам это нужно, пожалуйста, свяжитесь с владельцем.

Высокоточная версия требует дополнительной цены 10 $
