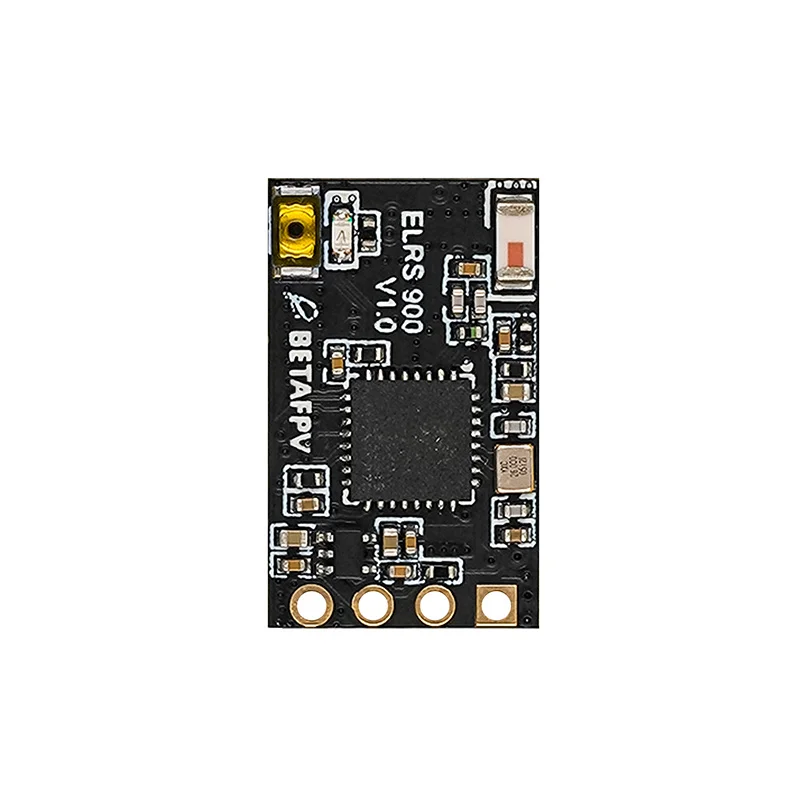

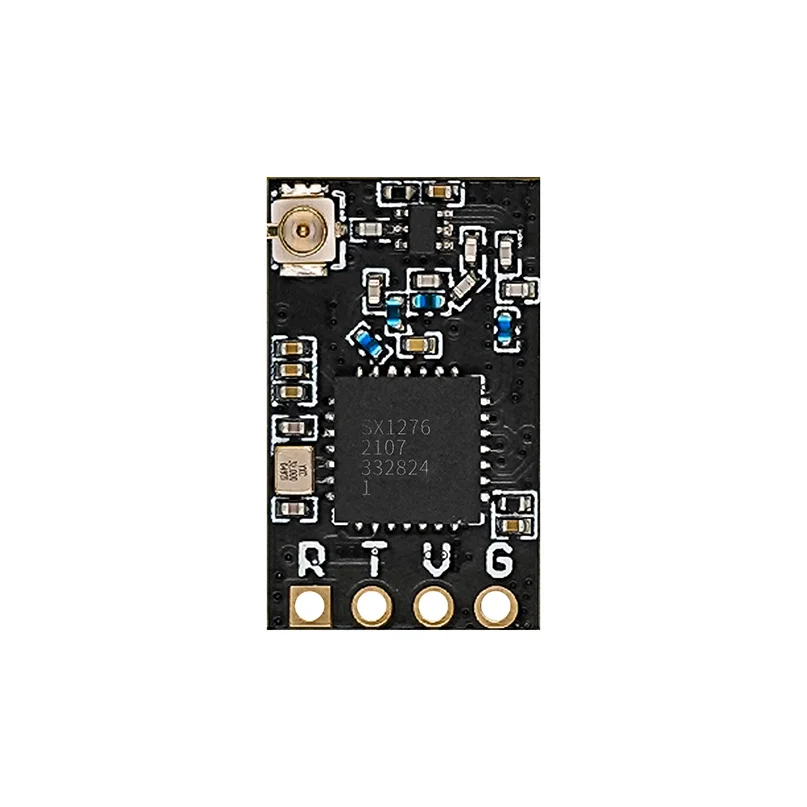

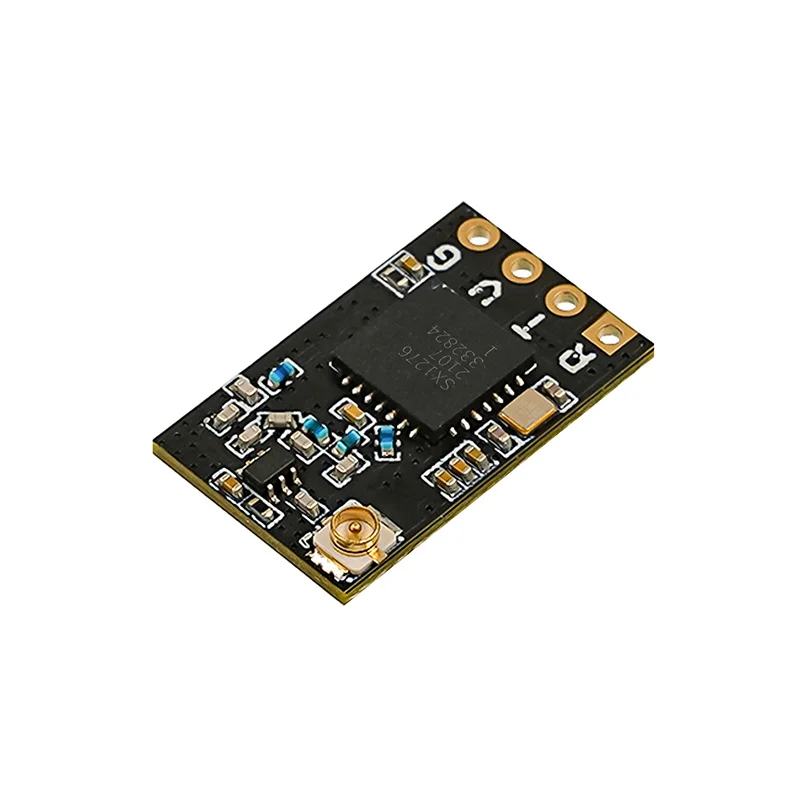

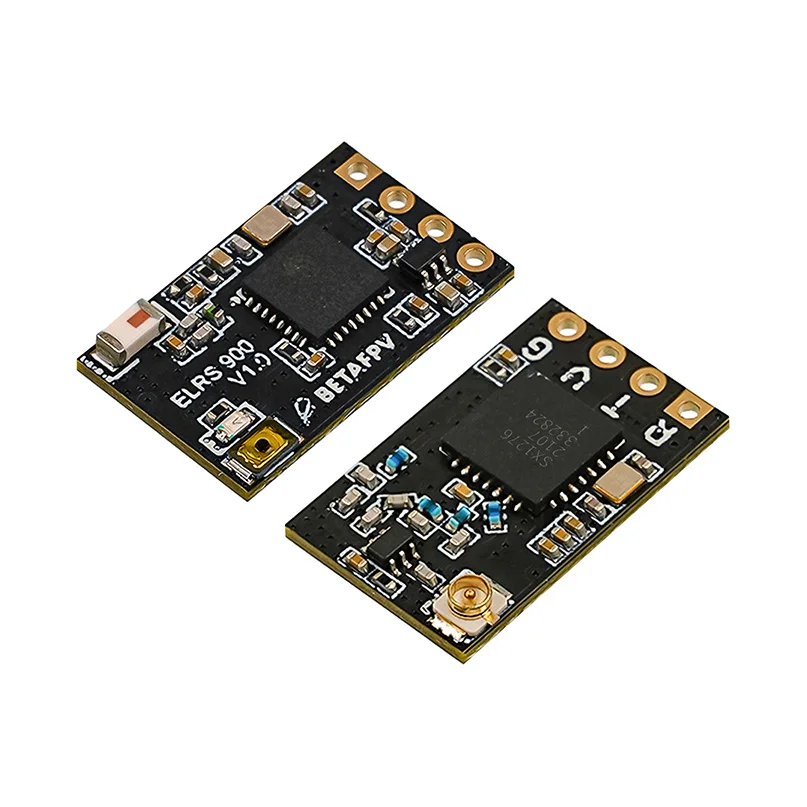

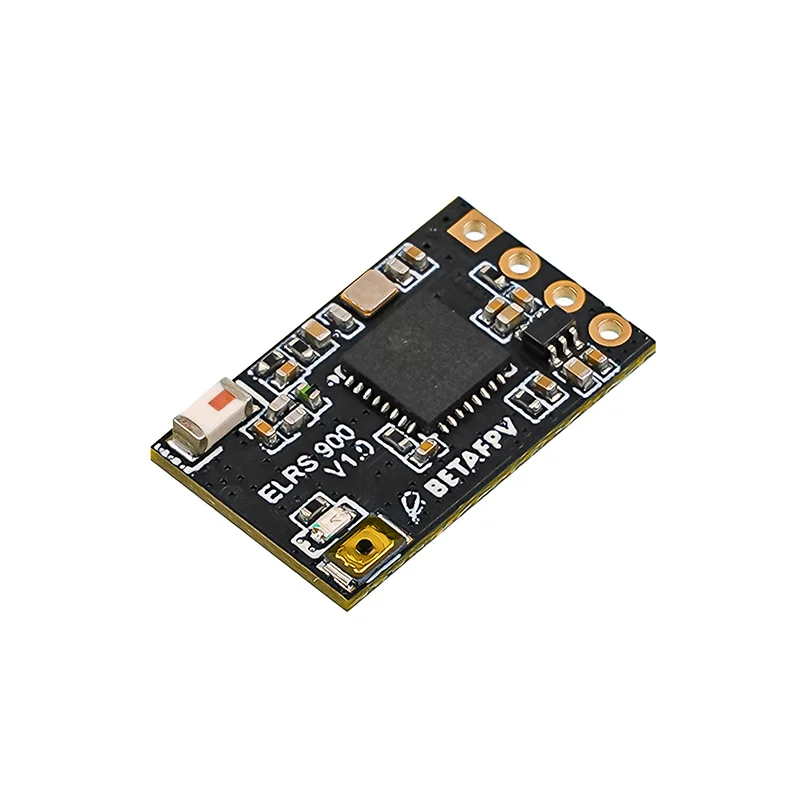

Nano ресивер BETAFPV основан на ExpressLRS project, ссылка RC с открытым исходным кодом для радиоуправляемых приложений. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Спецификация:

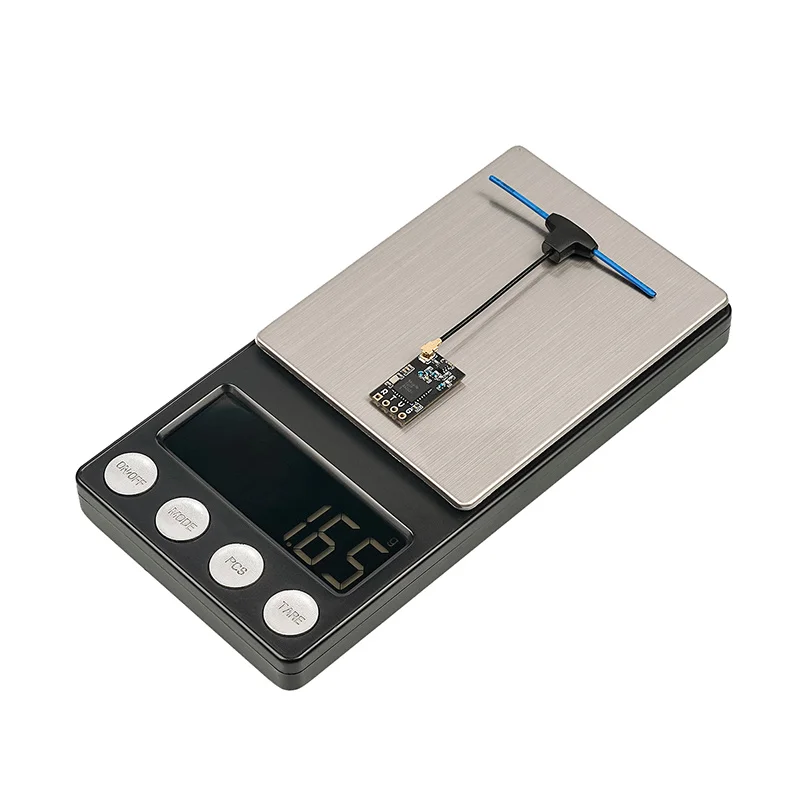

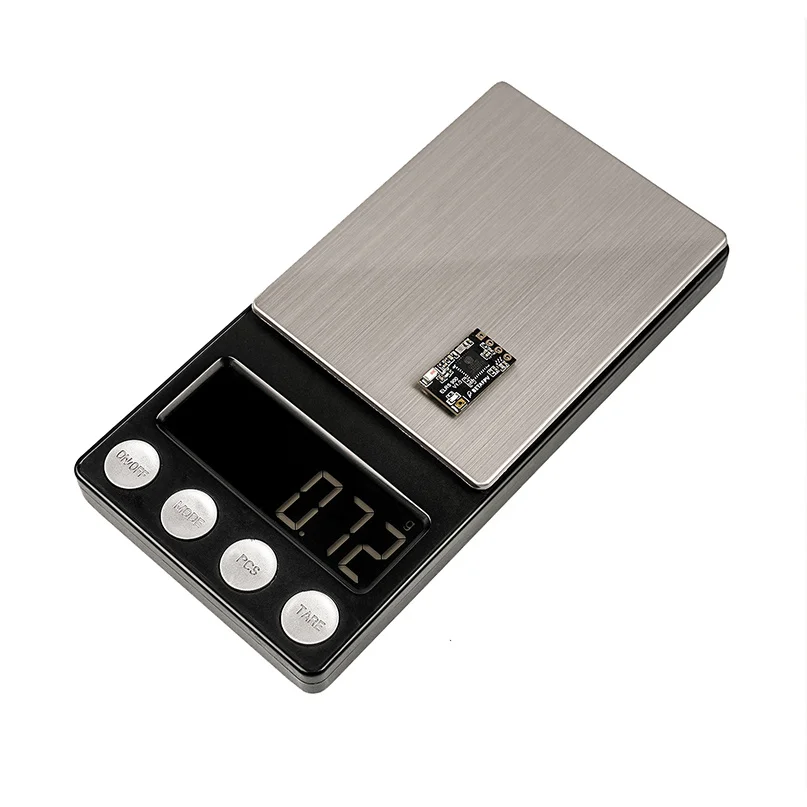

Вес: 0,7 г (только приемник)

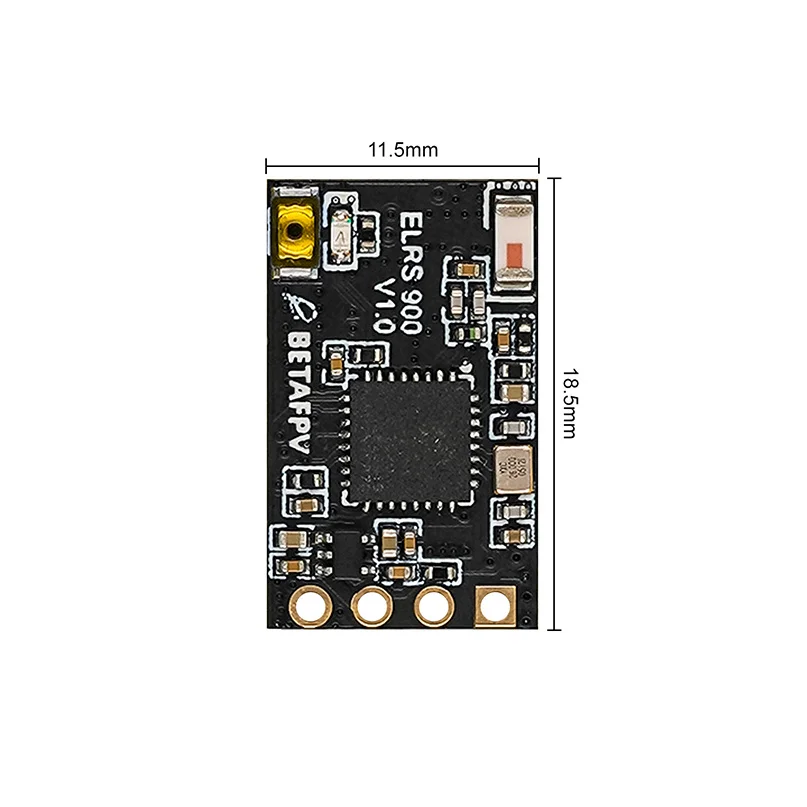

Размер: 12 мм * 19 мм

Мощность телеметрии: 20 дБм

Частотные полосы (Nano приемник 2,4G версия): 2,4 GHz ISM

Частотные полосы (Nano приемник 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц ЕС

Входное напряжение: 5 В

Разъем антенны: IPEX MHF

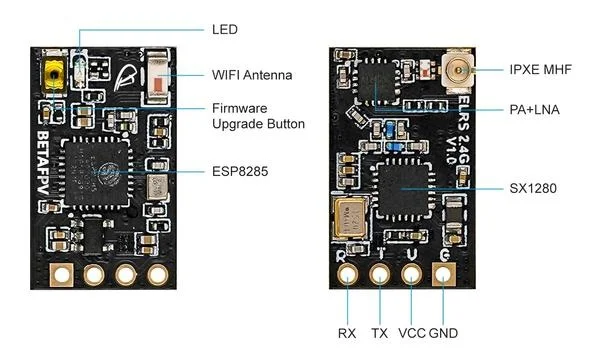

Нано приемник 2,4G схема версии как показано ниже.

Узнайте больше о PA + LNA. todo

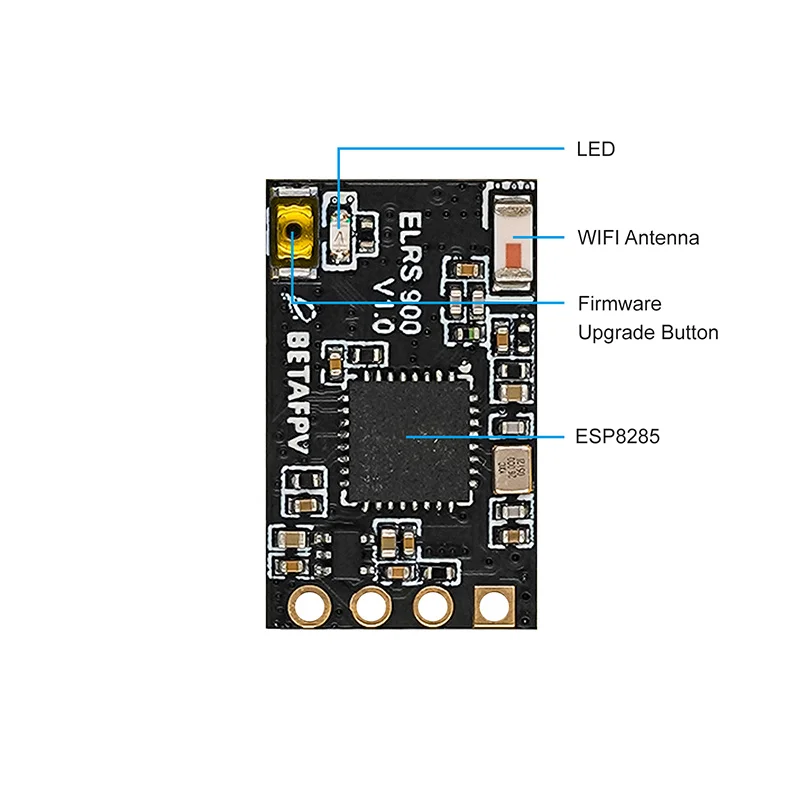

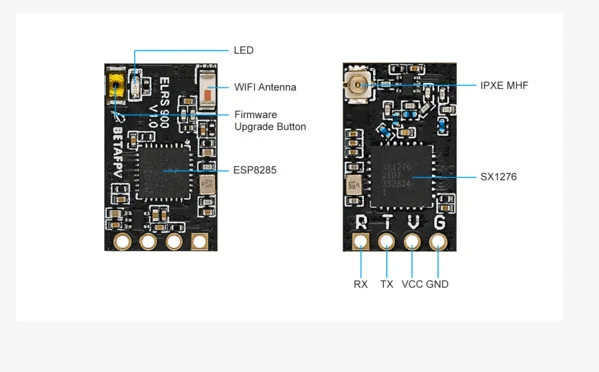

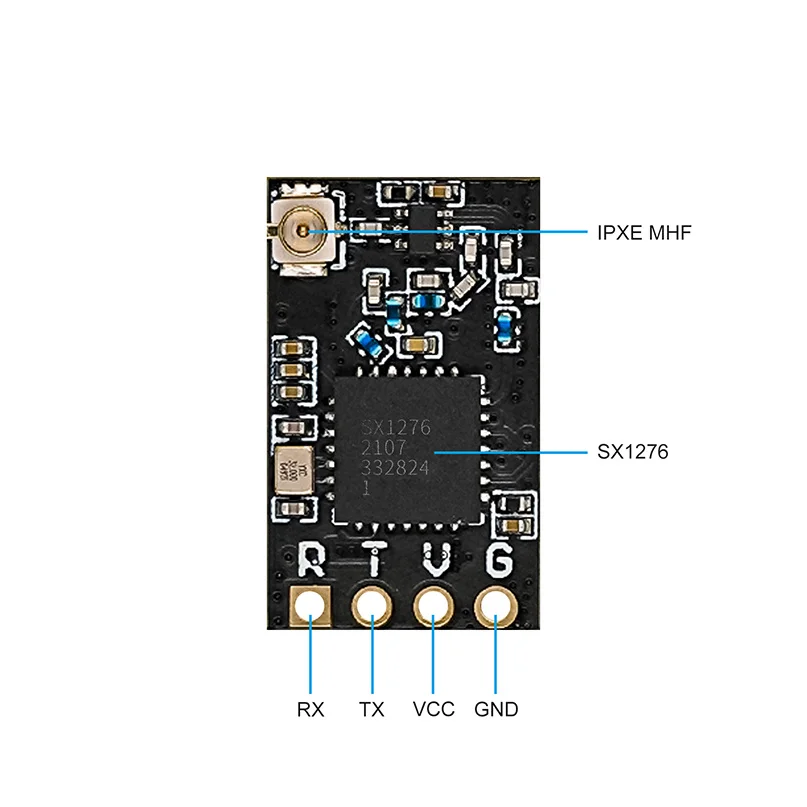

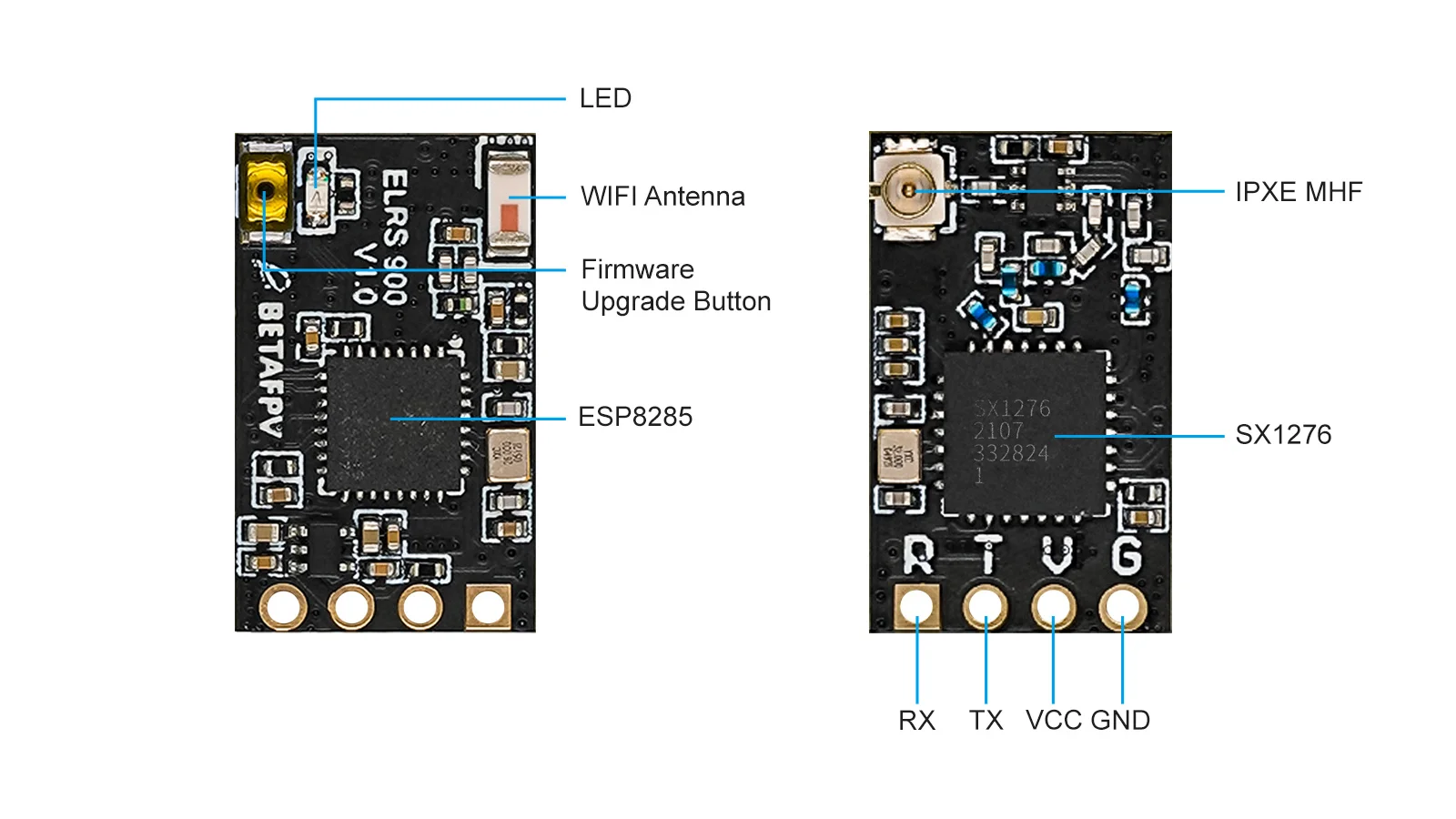

Nano приемник 868 МГц/915 МГц схема версии, как показано ниже.

Примечание: привязка один раз и приемник будет хранить информацию о привязке. Повторное питание и подключение успешно авто.

Плагин и отсоедините нано-приемник три раза;

Убедитесь, что светодиодный индикатор быстро мигает, что указывает на то, что приемник находится в режиме привязки;

Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки, который посылает импульсный сигнал привязки;

Если приемник имеет прочный светильник, он и # x27;s связан.

Нано-приемник может три раза вводить статус привязки при включении/выключении питания.

На закладке «конфигурация» выберите «последовательный приемник» на панели «приемник» и выберите «CRSF» в качестве протокола. Телеметрия является необязательной здесь и уменьшит скорость обновления палки из-за тех слотов передачи, которые используются для телеметрии.

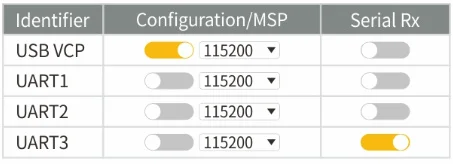

Включите соответствующий UART (e.g. UART3 ниже) в качестве последовательного Rx на закладке Betaflight Configurator «Ports».

Конфигурация и привязка

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что плата контроллера полета Поддерживает последовательный протокол CRSF. Далее мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF.

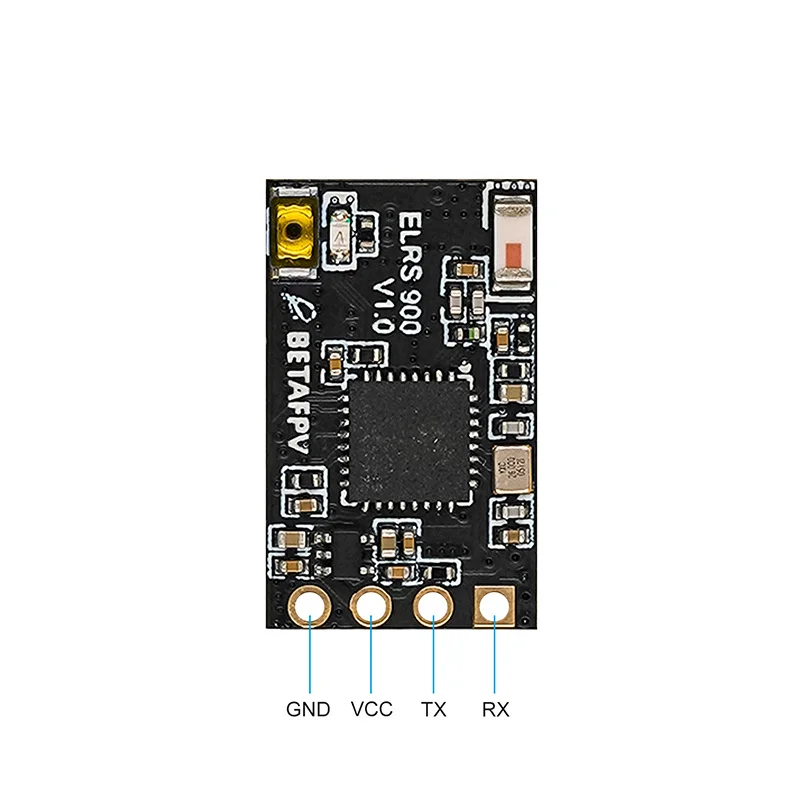

Соединение между Nano приемником ELRS и плата FC показано ниже.

Включите соответствующий UART (e.g. UART3 ниже) в качестве последовательного Rx на закладке Betaflight Configurator «Ports».

На закладке «конфигурация» выберите «последовательный приемник» на панели «приемник» и выберите «CRSF» в качестве протокола. Телеметрия является необязательной здесь и уменьшит скорость обновления палки из-за тех слотов передачи, которые используются для телеметрии.

Нано-приемник может три раза вводить статус привязки при включении/выключении питания.

Плагин и отсоедините нано-приемник три раза;

Убедитесь, что светодиодный индикатор быстро мигает, что указывает на то, что приемник находится в режиме привязки;

Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки, который посылает импульсный сигнал привязки;

Если приемник имеет прочный светильник, он и # x27;s связан.

Примечание: привязка один раз и приемник будет хранить информацию о привязке. Повторное питание и подключение успешно авто.

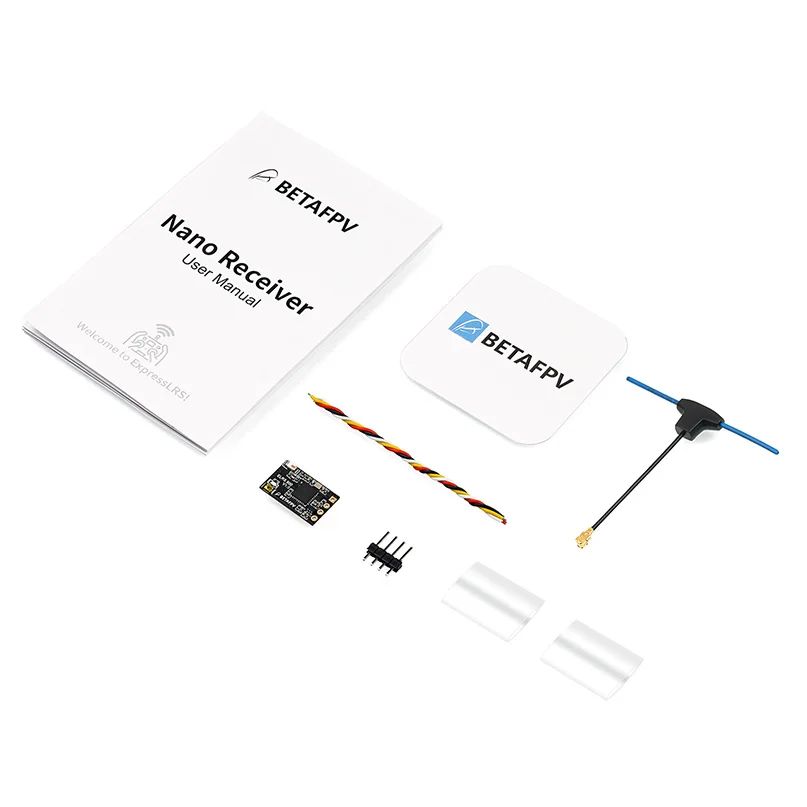

Посылка

1 * BETAFPV ELRS нано-приемник

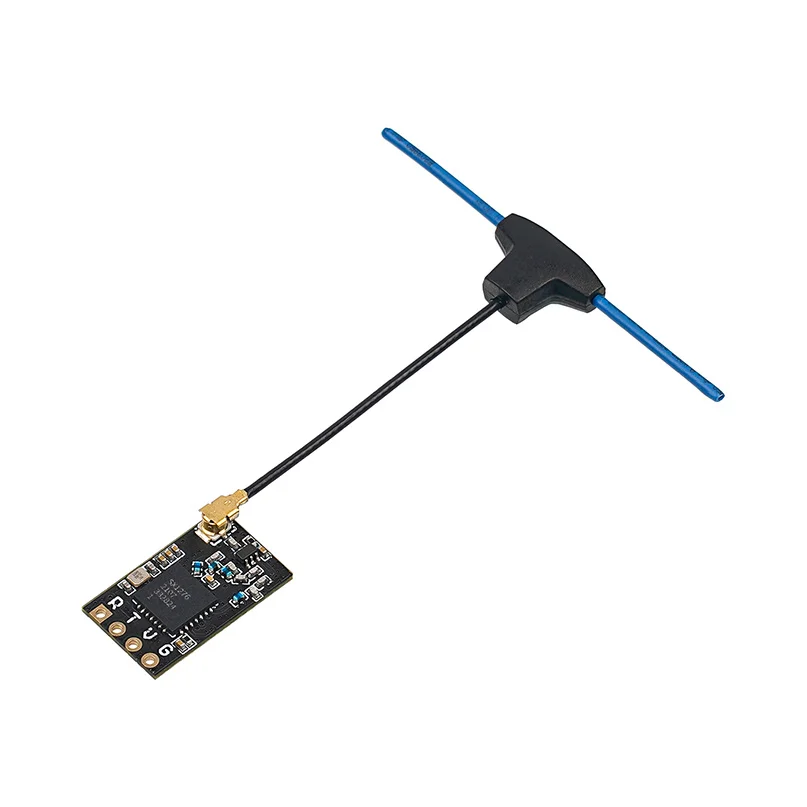

1 * Антенна BETAFPV T

2 * запасная термоусадочная трубка

4 * 30awg кремниевые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый)

1 * штыревой разъем 1x4

1 * Руководство пользователя нано-приемника
