LT1083cp 7A регулируемая плата источника питания постоянного и переменного тока |

LT1083cp 7A регулируемая плата источника питания постоянного и переменного тока |

Специальное примечание: это Входное место переменного тока необходимо добавить трансформатор, а не непосредственно к сети!

LT1083cp описание характеристики:

Это линейный понижающий блок. Несмотря на то, что регулировки напряжения может быть отрегулировано от 2,5 V to 37V, рекомендуется, в связи с тем, что рабочая перепада давления находиться в пределах 10V, потому что потребеление энергии пропорционально перепада давления. Чем больше дифференциальное давление, тем больше тепловое производство и тем меньше выходной ток. Если разница в давлении слишком велика, LT1083CP и некоторые компоненты нагреваются очень сильно или даже выгорают компоненты, и ток будет очень мал. Чтобы провести аналогию, если выходное напряжение должно быть 24 В, то напряжение постоянного тока перед регулировкой напряжения лучше всего 26 в, который преобразуется в переменного тока (формула 26Vdc/1,4 раз = 18Vac), таким образом, найти трансформатор с 18V выход является самым идеальным.

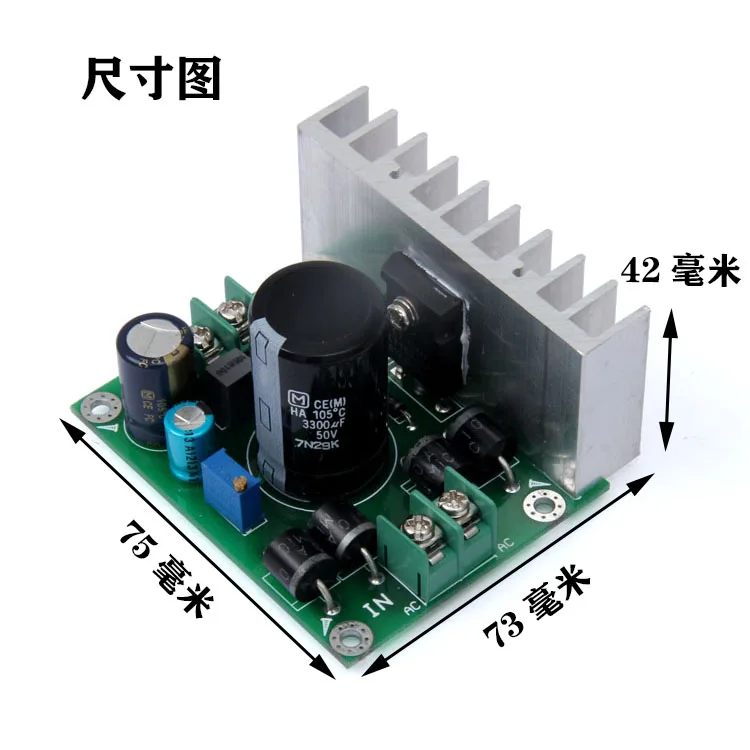

Плата изделия выполнен из высококачественного 1,6 мм Двухсторонняя доска из стекловолокна, двухсторонние прокладки, процесс лужения, размер доски 7,5 см * 7,7 см (в том числе теплоотвод Размер). Главный фильтр конденсатор с алюминиевой крышкой pin устанавливается при помощи "свинцовая шпилька/жесткий булавка" сосуществуют дизайн, диаметр конденсатор с алюминиевой крышкой, может быть установлен от 1,6 см-2,5 см, и более конденсаторы фильтра может быть расширен. Схема принимает классическое заземление с одной точкой, заземляющий провод-это вся медь, а компоненты симметрично расположены, что красиво и благородно.

Входное напряжение переменного тока требование: макс. 35 В переменного тока

Выходной ток постоянного тока: максимум 7А (может быть реализован только при небольшом давлении)

ПРИМЕЧАНИЯ по установке:

1: Эта плата питания PCB является понижающим регулятором напряжения, и она не имеет функции увеличения. Если 18 В переменного тока выпрямлено до 25 В постоянного тока, то его максимальное Регулируемое напряжение 25 В.

2: покупатели могут регулировать напряжение по мере необходимости после получения товара. Метод регулировки заключается в том, чтобы найти 3296 тонконастраиваемый компонент, повернуть налево, шаг вниз и повернуть направо, чтобы увеличить. (Не регулируйте разницу в давлении слишком большой, максимальный контроль составляет менее 10 В)

3: «IN AC»-это входной разъем питания переменного тока, а «OUT +-»-выходной терминал постоянного тока. При установке, обратите внимание, чтобы отличить входные и выходные клеммы, и не подключайте их в обратном направлении, чтобы избежать сжигания блока регулятора LT1083cp.

4: LT1083cp имеет свой собственный защита от перегрева, в чехол больших разности давлений и избыточному току, помните, для того, чтобы справиться с рассеивания тепла, в противном случае он будет автоматически отключать и войти в состояние защиты.

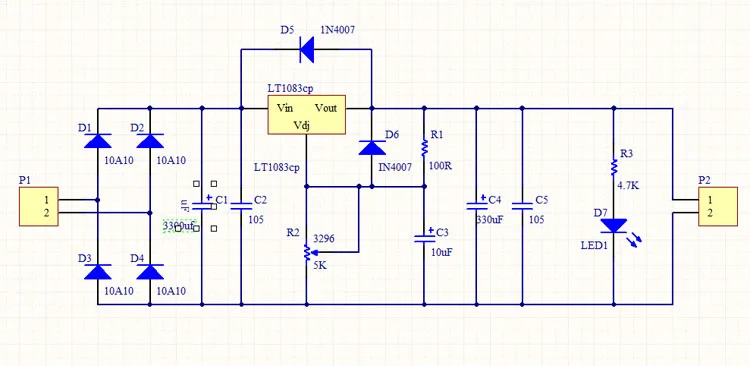

LT1083 схема

Счет материалов:

Печатная плата 1 шт.

Разборка LT1083cp блок регулятора напряжения 1 шт.

Импортный конденсатор EPCOS 4700 мкФ/50V 1

Импортный рубиновый конденсатор 10 мкФ/50 в 1 шт.

Импортный Panasonic FC 1 шт.

330 мкФ/63 в конденсатор 1 шт.

Диод 10A10 4 шт

Диод 4007 2 шт

Импортный Конденсатор CBB 0,33 мкФ 2шт

Сопротивление 2 шт

Светодиодный индикатор 3 мм 1 шт.

3296 тонкая Настройка 1 шт.

PCB проводки зарядное устройство с 3 usb-портами для терминала 2 шт.

Радиатор 1 шт.

1 винт 1 шт.
