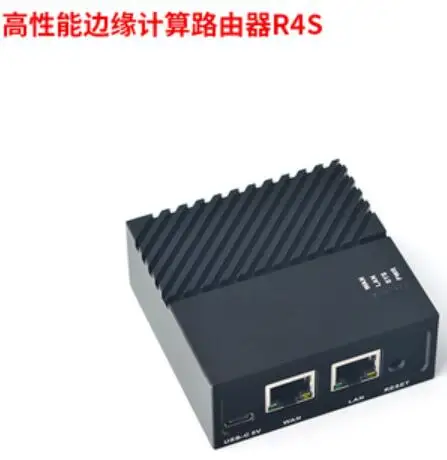

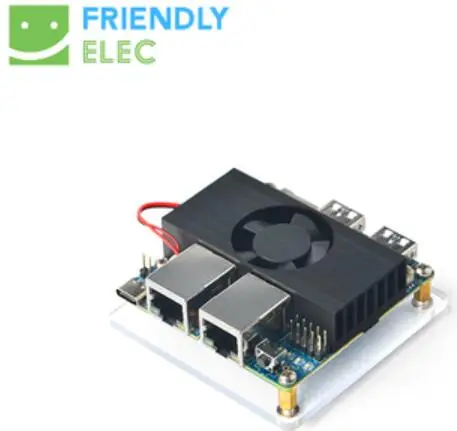

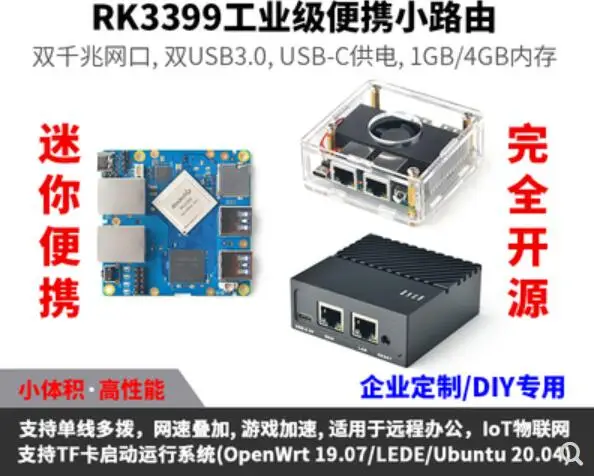

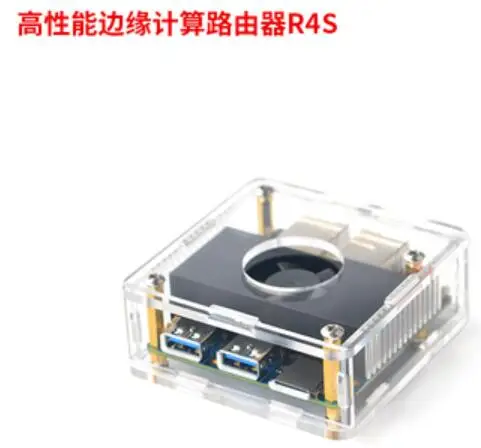

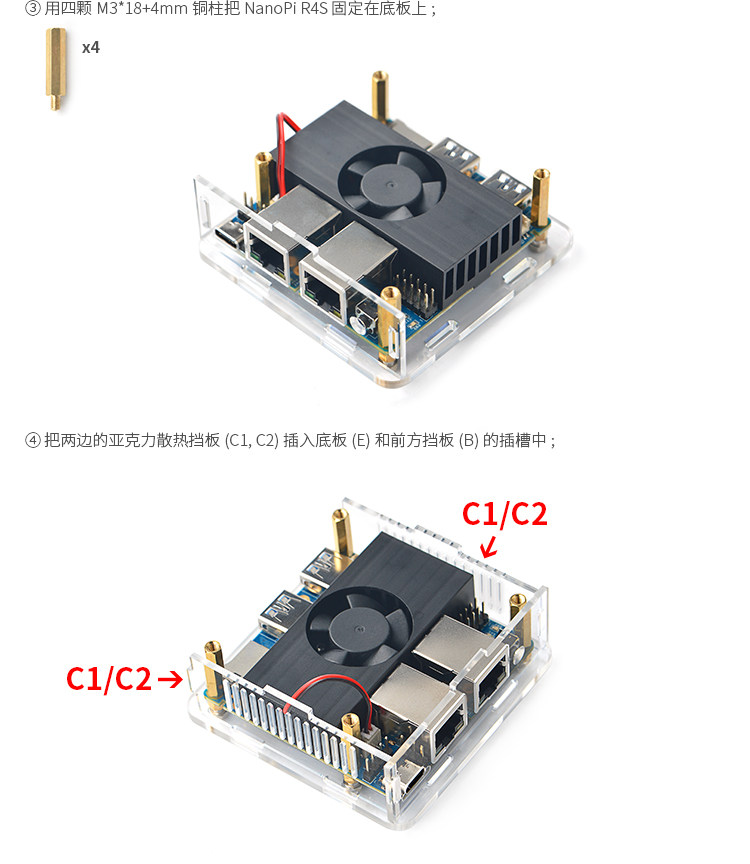

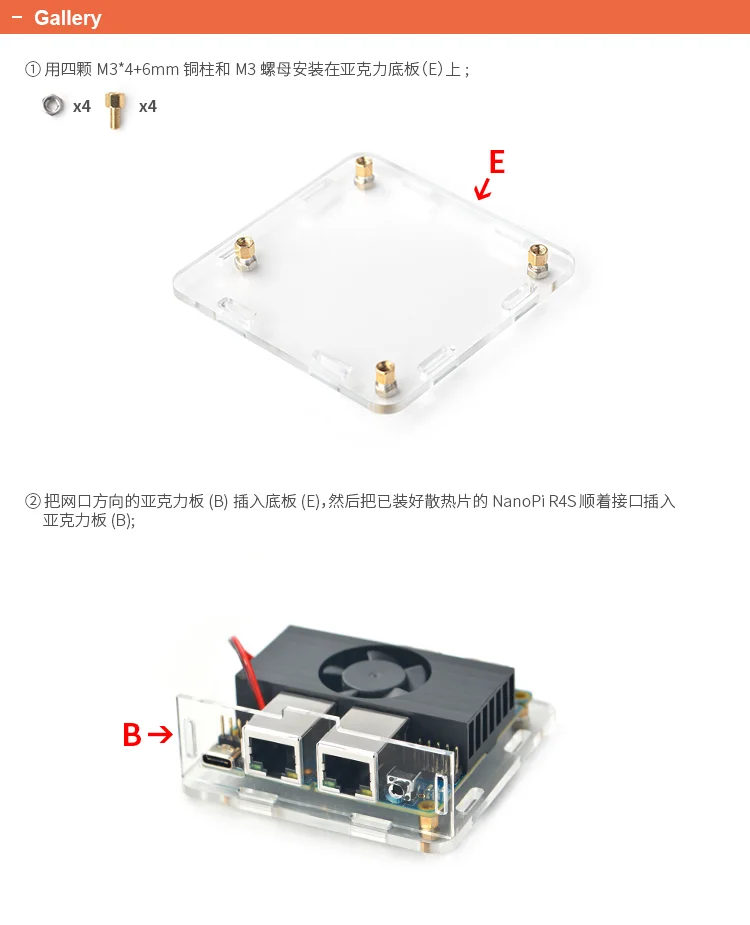

NanoPi R4S мини маршрут, вентилятор теплоотвод акриловый корпус RK3399 двойной гигабитный сетевой порт

Вики-учебник (введение прошивки, инструкции, шаги и т. Д.)

http://wiki.friendlyarm.com/wiki/index.php/NanoPi_R4S

Загрузите прошивку другой системы

http://download.friendlyarm.com/nanopir4s

Схематическая схема (формат PDF)

//wiki.friendlyarm.com/wiki/images/0/06/NanoPi-R4S-1GB-2008-Schematic.pdf

//wiki.friendlyarm.com/wiki/images/c/c2/NanoPi-R4S-4GB-2008-Schematic.pdf

Размер рисунка (формат DXF)

//wiki.friendlyarm.com/wiki/images/a/ab/NanoPi_R4S_1GB_2008_dxf.zip

//wiki.friendlyarm.com/wiki/images/1/18/NanoPi_R4S_4GB_2008_dxf.zip

Введение

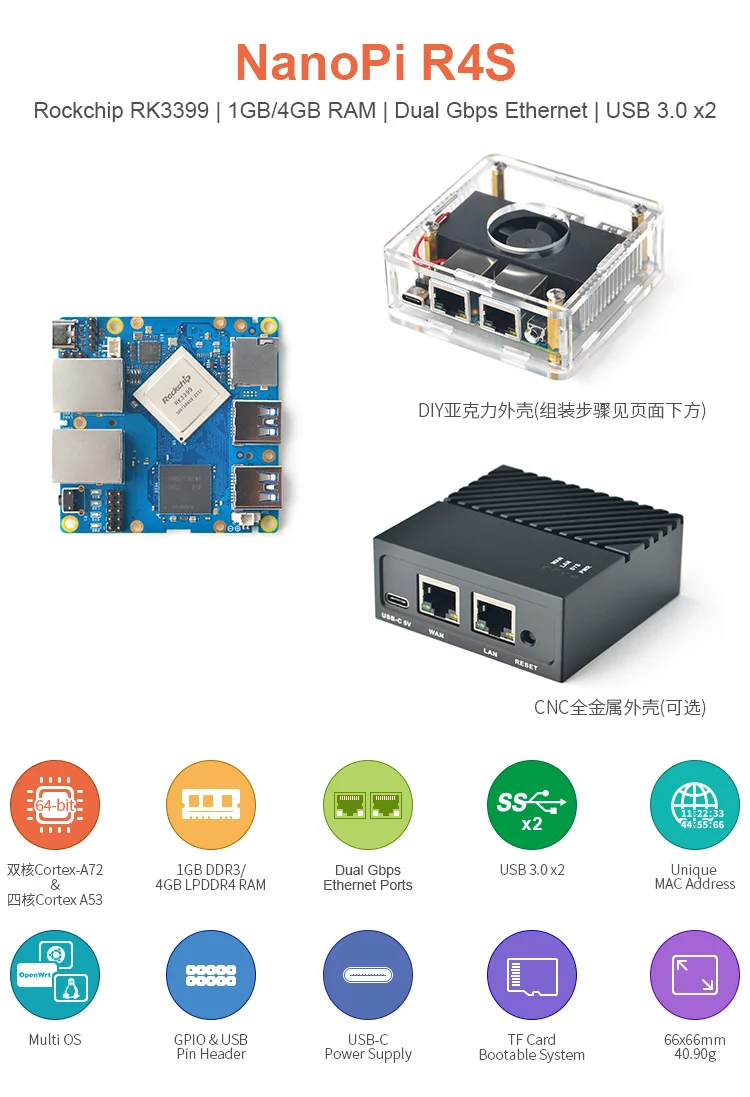

NanoPi R4S (называемый «R45» ниже)-это высокопроизводительный мини-маршрутизатор с двойными гигабитными краями, запущенный дружественной электроникой. Размер материнской платы составляет всего 66х66мм. Он использует USB-C интерфейс для питания и может поддерживать Запуск FriendlyWRT, Ubuntu, Armbian и других систем с открытым исходным кодом.

R4S использует высокопроизводительный внутренний чип с двумя камерами, процессор Rockchip шестиядерный процессор RK3399 в качестве основного управления, по умолчанию Максимальная рабочая частота 1,8 ГГц, подойдут стандартные кабели 1 ГБ DDR3/4GB LPDDR4 памяти, С двумя гигабитными интерфейсами Ethernet, поддерживает динамическую регулировку напряжения. Он также имеет два порта USB3.0, используется для внешнего мобильного жесткого диска, или расширен модуль 4G, USB HD камера, USB WiFi и другие модули.

Кроме того, пользователи могут выбрать полностью металлический корпус с ЧПУ, который не только хорошо сделан, но также имеет хороший эффект отвода тепла, может гарантировать, что вся система не снижает частоту работы.

Особенности оборудования;

Модель процессора: Rockchip RK3399

Количество ядер: 64-разрядный двухъядерный Cortex-A72 + 4 ядра Cortex-A53

Частота: Cortex-A72 (до 2,0 ГГц), Cortex-A53 (до 1,5 ГГц)

GPU Mali-T864 GPU, поддерживает OpenGL®ES1.1/2,0/3,0/3,1, OpenVG1.1, OpenCL™, DX11 и AFBC

VPU 4K VP9 и 4K 10 бит H265/H264 60fps декодирование, двойной VOP и т. Д.

PMU RK808-D PMIC, сотрудничающий с независимым DC/DC, включающий DVFS, питание по, пробуждение RTC, режим сна системы

Оперативная память: 1 ГБ DDR3/4 ГБ LPDDR4

Флэш-память: Нет встроенной eMMC

Слот MicroSD: MicroSD x1 для внешнего хранения до 128 ГБ

Подключение Ethernet: Native Gigabit Ethernet x1

Гигабитный Ethernet PCIe x1

Универсальный уникальный MAC-адрес

Хост USB 3,0 x2: USB Type A

USB 2,0 хост x1: 2,54 мм 4pin-header

Тип C x1: только вход питания

Pin-Заголовок GPIO: 2,54 мм Шаг 2x5pin-header, включают в себя I2C x1, SPI x1

Серийный отладки Порты и разъёмы x1: 2,54 мм Шаг 3pin-header, 3 в, 1500000bps

Кнопка пользователя x1

Светодиодный PWR светодиодный (красный) x1

STAT светодиодный (зеленый) x1

Светодиодный LAN (зеленый) x1

WAN светодиодный (зеленый) x1

Другие RTC: 2 Pin 1,27/1,25 мм аккумулятор RTC входной разъем

Вентилятор: 5 в разъем вентилятора

Рабочая температура: от-20 ℃ до 70 ℃

Питание постоянного тока 5 В/3 А, через USB-C разъем или штыревой разъем

OS Поддержка FriendlyCore 20,04 (64-бит) (Linux-4.19.111 + U-boot-2017.09)

FriendlyWrt 19.07.5 (64-бит) (Linux-5.10 + U-boot-2017.09)

PCB 8 слой

Размер 66x66 мм

Вес 40,90 г (без чехол общее количество) / 310 г (с чехол)
