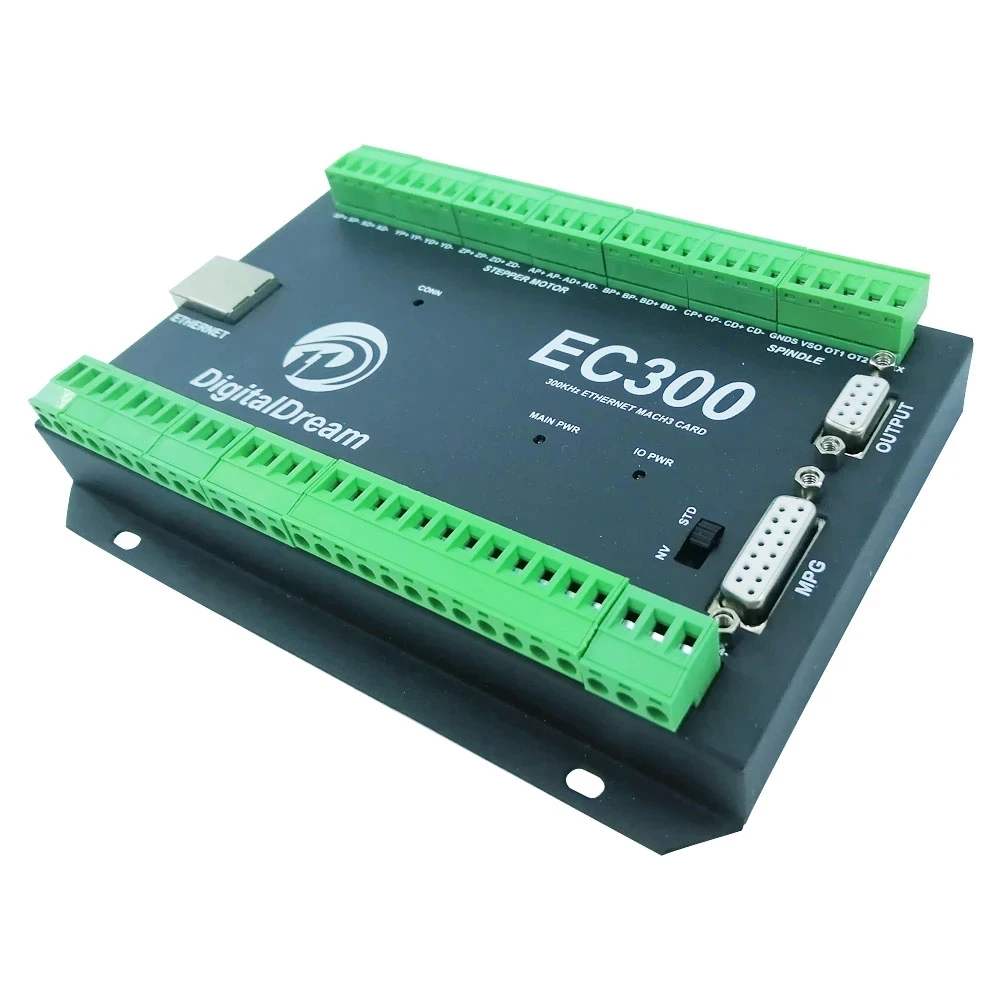

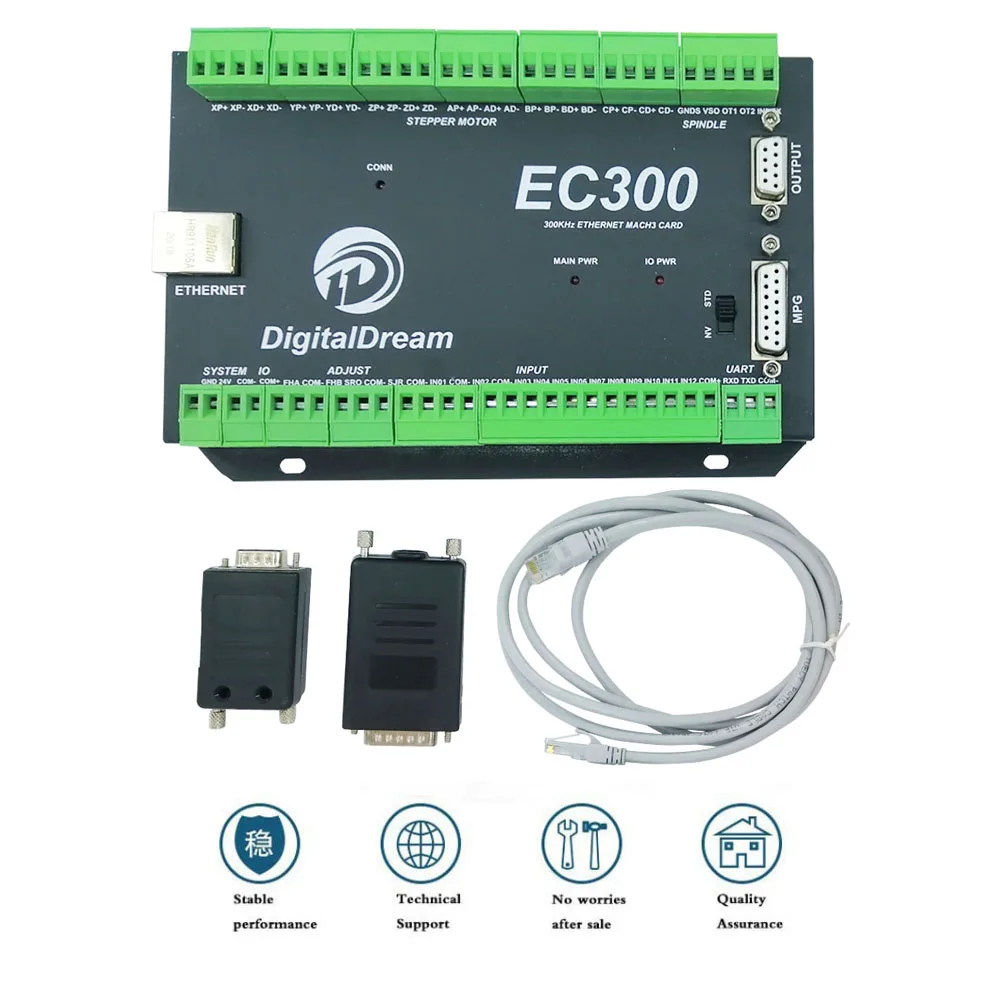

Посылка продукта

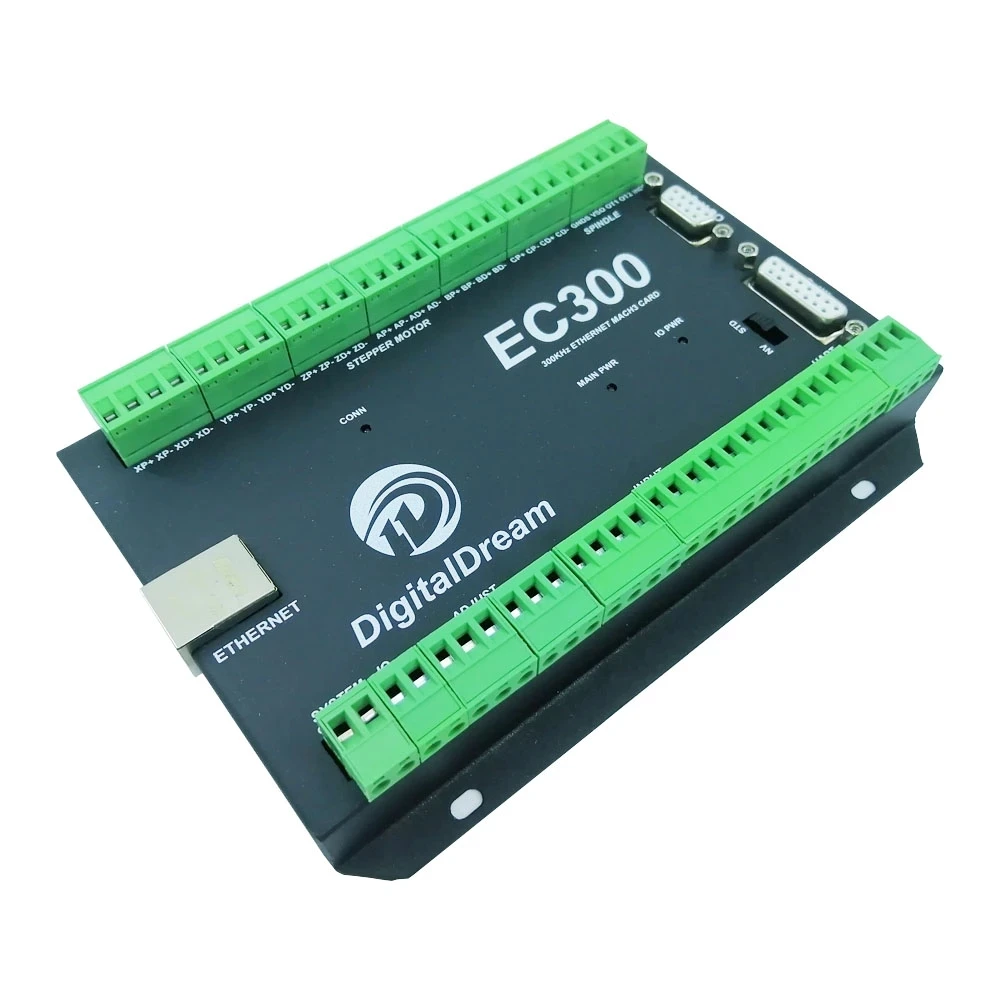

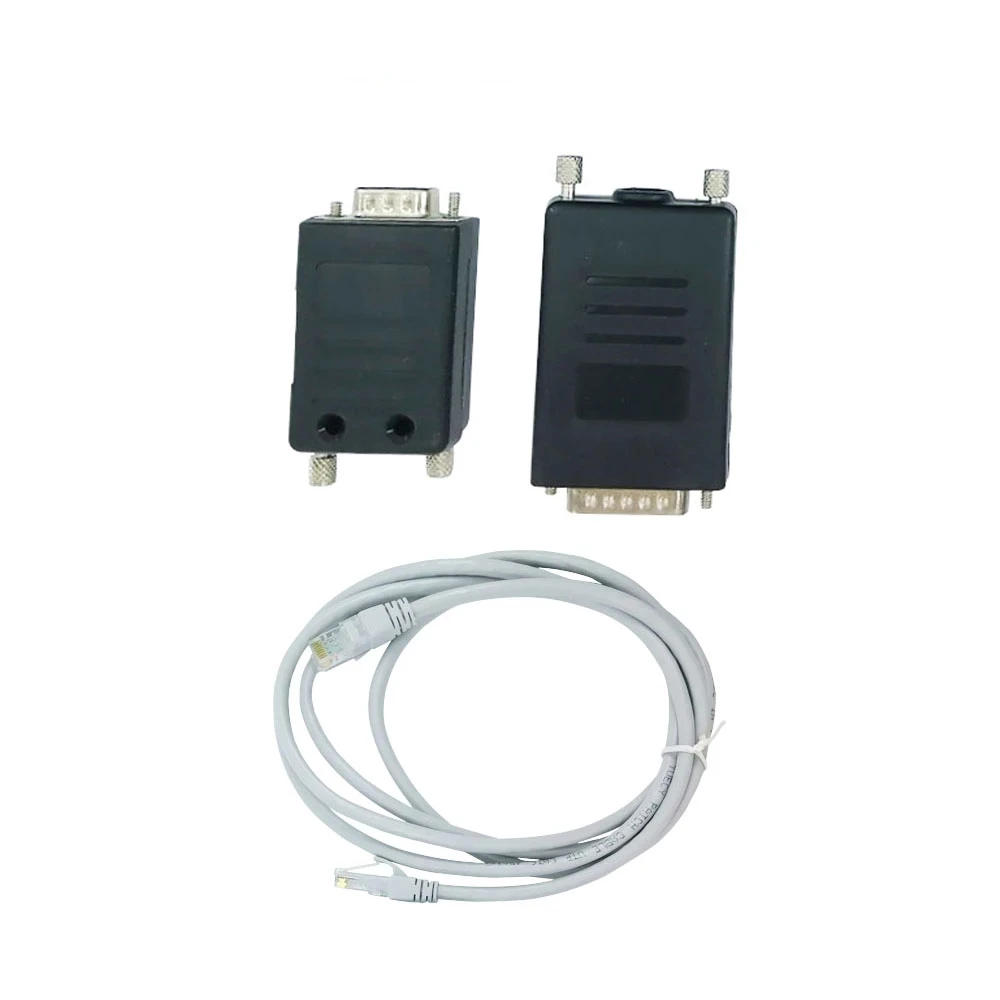

Плата управления движением-1 шт. Соединительный кабель-1 шт. клеммы-2 шт.

Примечания безопасности

Движущиеся обджеты, такие как оси станка и автоматическое оборудование, могут быть очень опасными. Всегда убедитесь, что все машины соответствуют стандартам безопасности. Всегда устанавливайте Переключатели E-stop и необходимое оборудование безопасности в вашу систему управления и убедитесь, что оборудование, контролируемое нашим устройством, соответствует всем стандартам безопасности.
Всегда держите контроллер сухим и подальше от падающих чипов и пыли, защищайте устройство от повреждений. Избегайте ошибок подключения, избегайте повреждения высокого напряжения, избегайте ошибок в работе.
Защитите устройство от прямых интенсивных солнечных лучей и от экстремальных температурных уровней и от повышенной влажности.
Мы не можем взять на себя ответственность за любые физические травмы и финансовые потери, вызванные любым отказом устройства

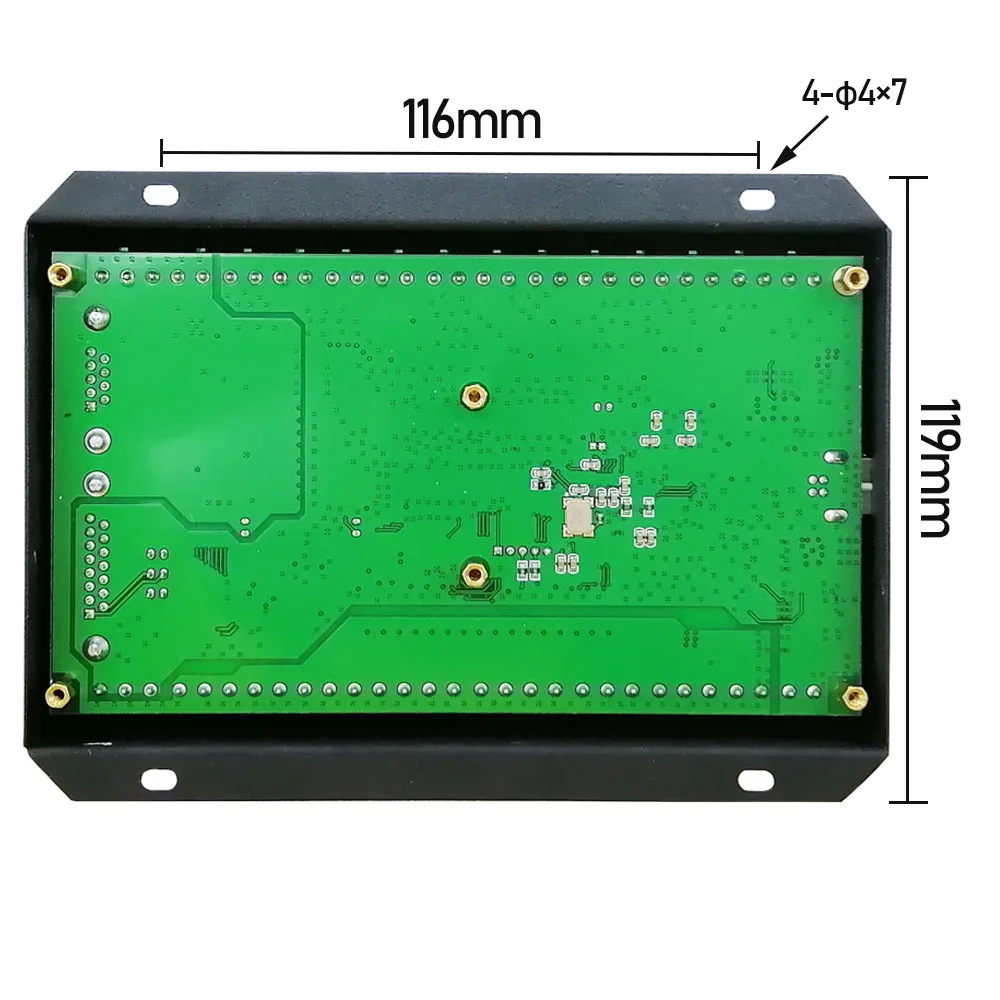

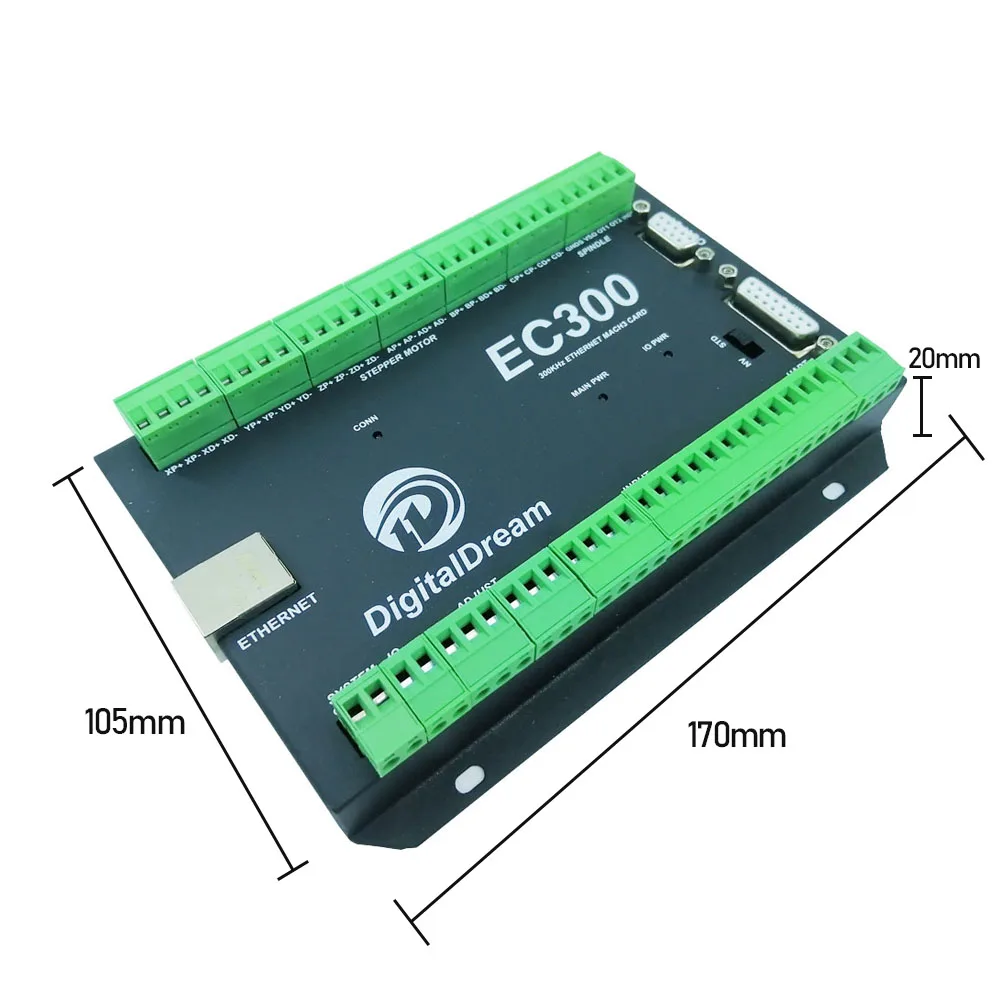

Физическая установка устройства и размера

Контроллер движения EC300 имеет герметичную конструкцию корпуса, есть 4 монтажных отверстия вокруг
Контроллер. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф.

Блок питания контроллера EC300

Решение питания в области промышленной автоматизации всегда очень сложно, есть
Много GND, теперь мы описываем структуру структуры питания, как показано ниже:

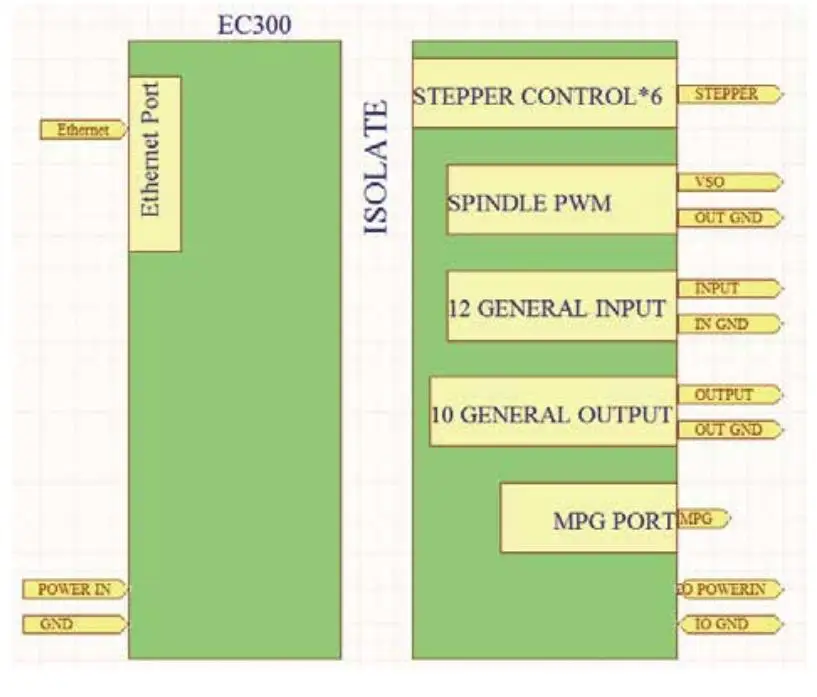

Структура питания, как на изображении 4-1, вход источника питания и порт Ethernet имеют общий GND, шаговый
Модуль управления, модуль ввода и вывода, модуль управления шпинделя и порт MPG совместно используют общий GND, между
Две отрасли-это фотоэлектрическая изоляция. Внутри платы есть GND как обычный-, нет необходимости подключаться
Внешний источник питания.

Описание проводов и портов

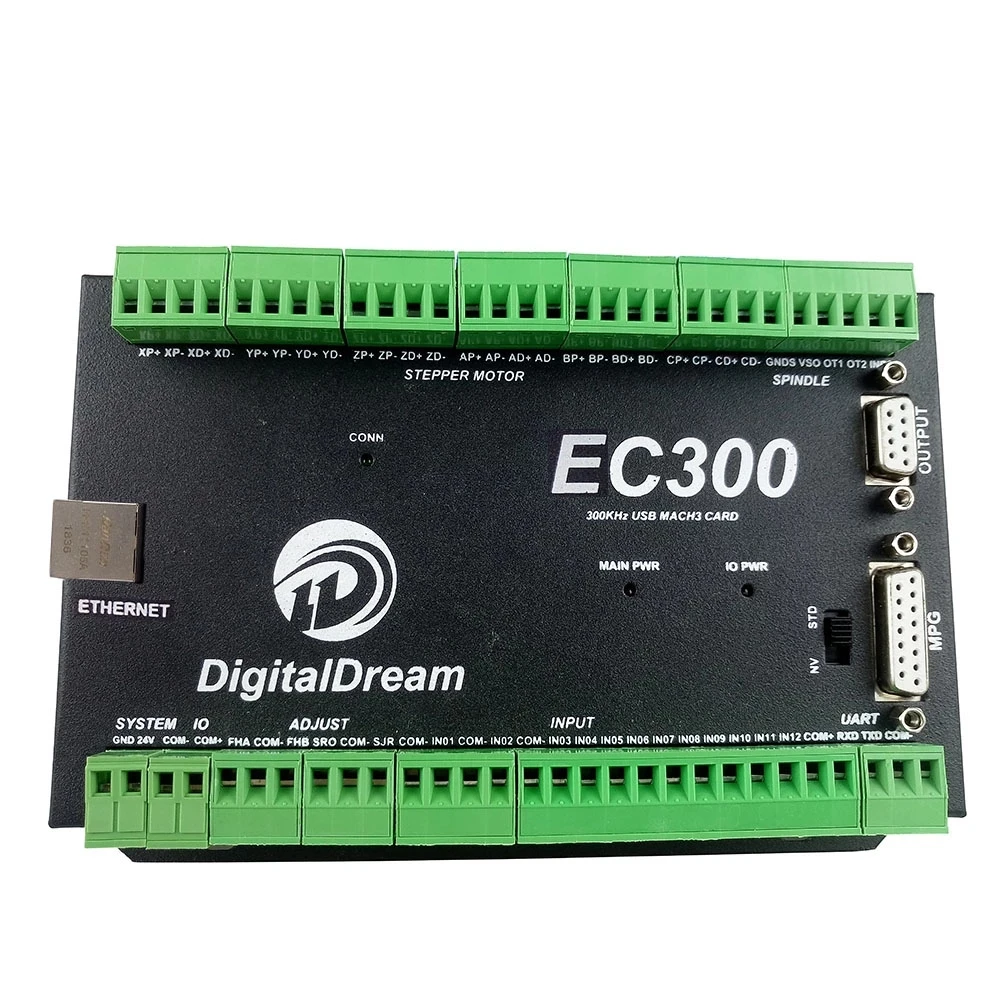

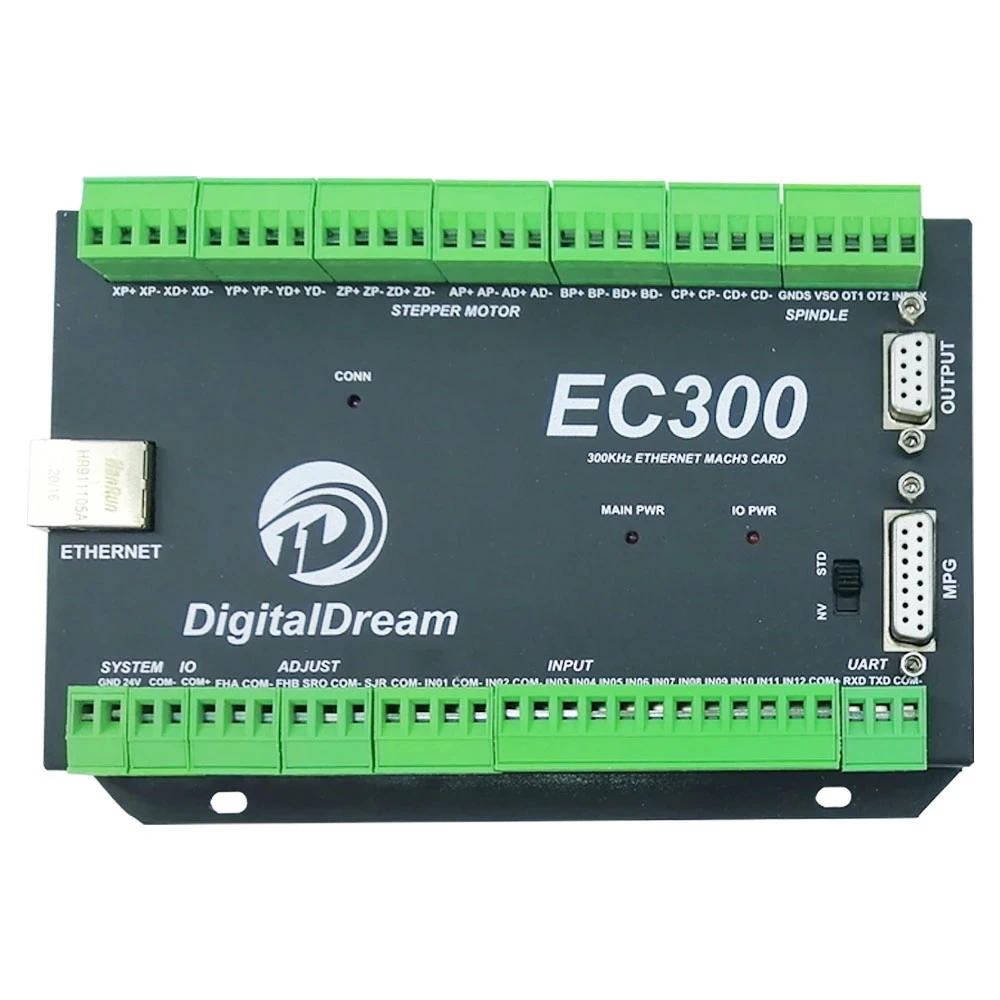

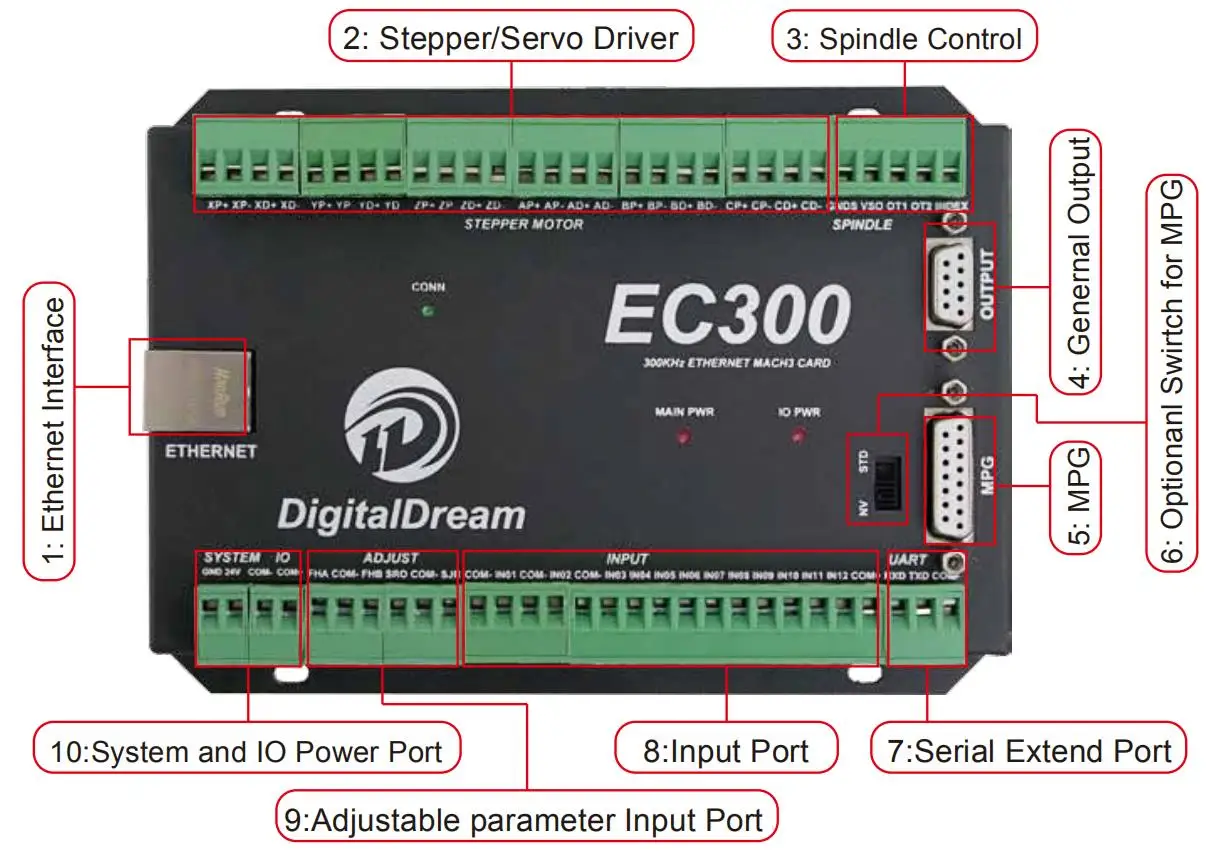

На следующем рисунке показаны основные соединения нашего устройства. Мы будем описывать один за другим в следующем
Страницы. Вот:
1: интерфейс связи Ethernet к ПК
2: шаговый/Серводвигатель Соединительный порт
3: выходной порт управления шпинделя
4 : Gerneral выходной интерфейс
5: порт подключения MPG
6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG
7: последовательный Расширенный порт
8: входной порт: ограничение/дома/зонд и так далее
9: регулируемый входной порт параметра
10: основная система и порт питания IO

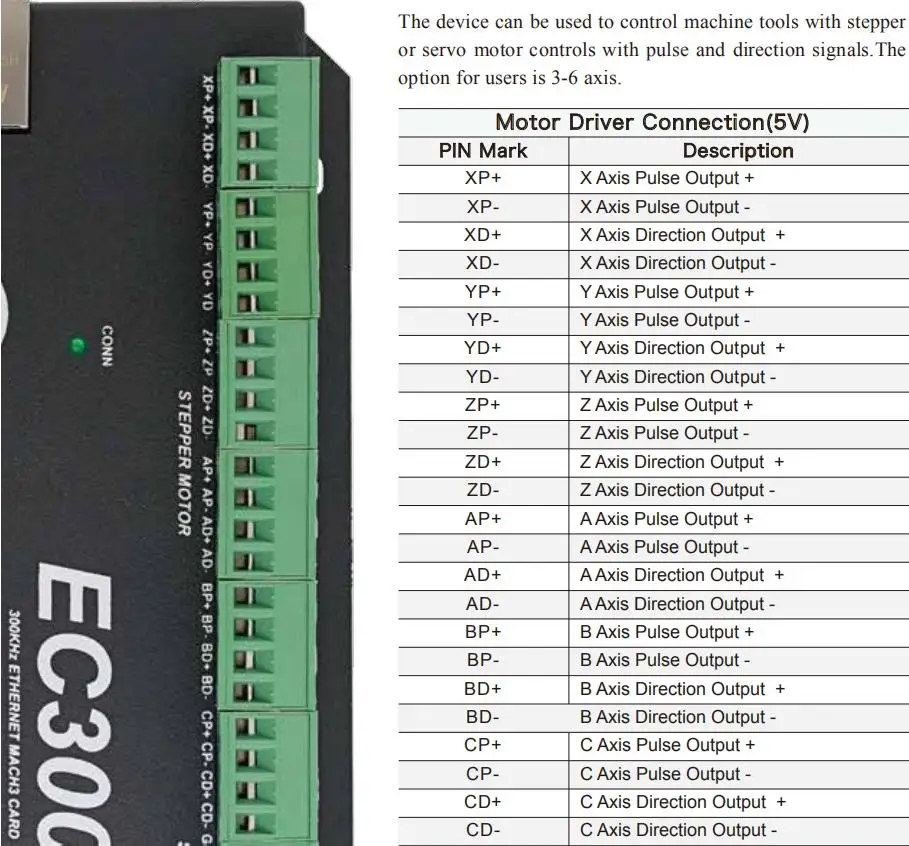

Шаговый/Серводвигатель управления интерфейс подключения

Выходной порт управления шпинделя

Как показано на рисунке 5-1, No.3 клеммный блок предназначен для управления шпинделем. Мы определяем интерфейс от
Слева: GNDs,VSO,OT1,OT2,Index. Это заземление выхода, скорость регулировки напряжения, цифровой output1,
Цифровой output2, Digital output3, Digital output4, Digital output5.

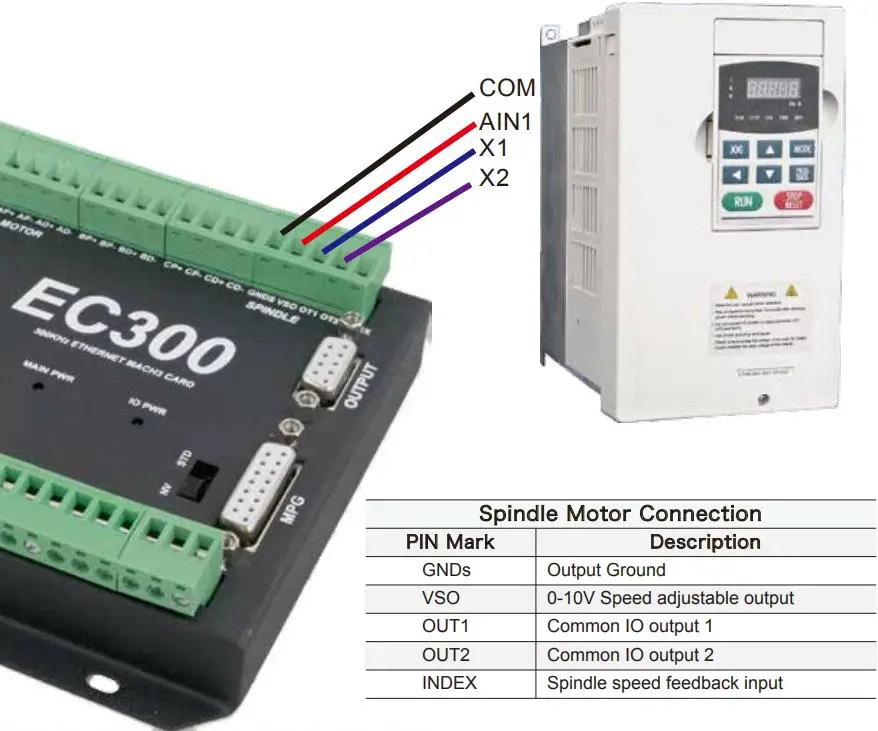

Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали как
Изображение 5-6.X1 шпиндель управления по часовой стрелке, запуск и остановка, скорость вращения шпинделя и подключение к AIN1.
Если нам нужно управлять шпинделем против часовой стрелки, запуск и остановка, нам нужно подключить X2 к OUT2.

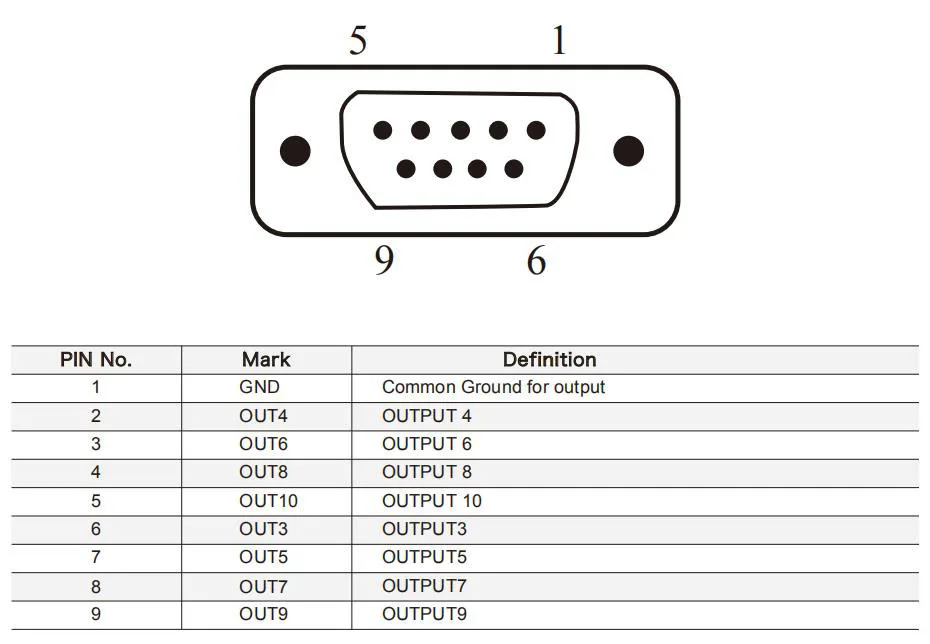

Общий выходной интерфейс

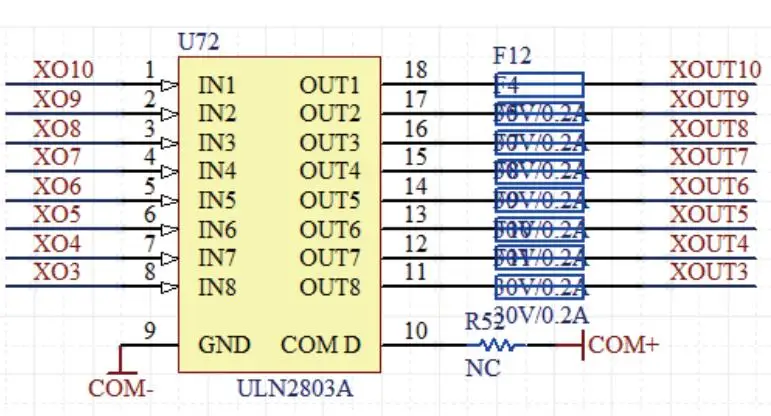

Внутренняя структура выходного порта

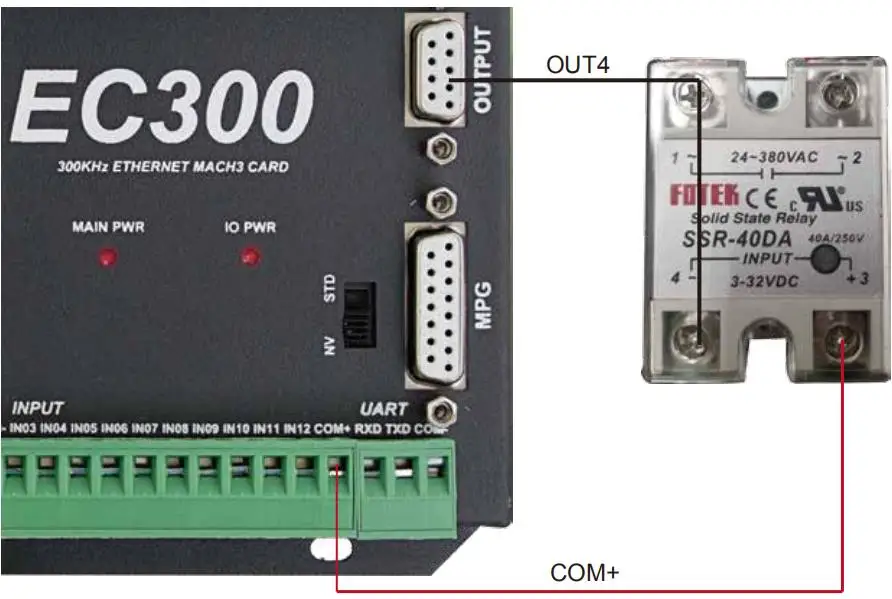

Сплошное соединение воспроизведения

Общий выходной интерфейс имеет встроенный релейный привод, который может быть непосредственно подключен к менее чем 100 мА реле. Это контроллер питания для выходных портов. Если пользователи хотят поставить внешнюю мощность для реле, то соединение между GND(Pin1) и выходом 4(Pin2).

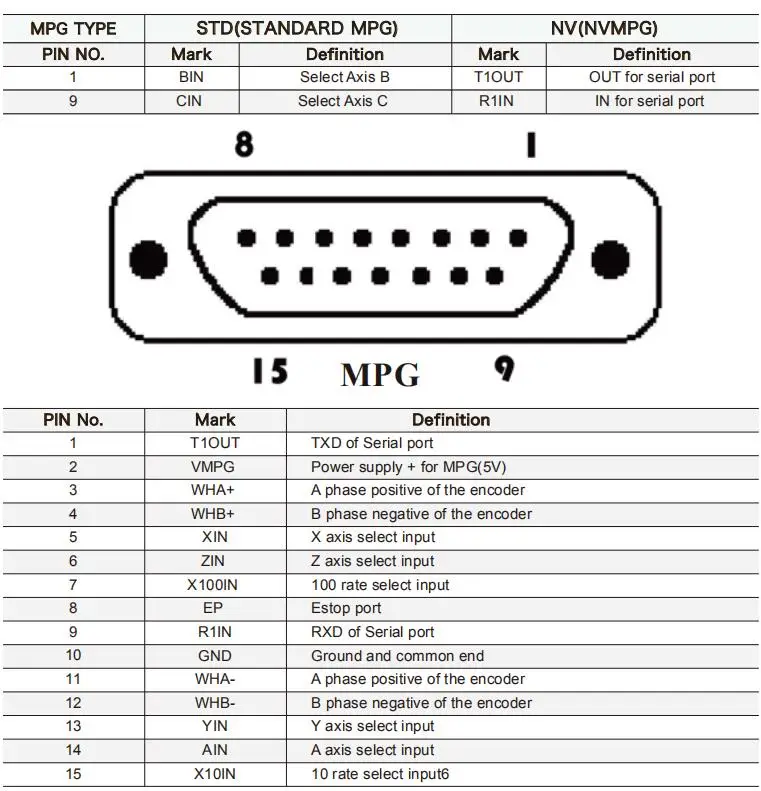

Функциональный переключатель для MPG и подключения для MPG

Для EC300, он может поставлять как стандартные MPG, так и NV-MPG, которые сделаны нашей компанией Digital Dream. Отмеченный номер 5-это интерфейс для подключения MPG.
Разница подключения для стандартных MPG и NV-MPG от Pin 1 и Pin 2. Пожалуйста, проверьте
Следующая таблица. Пожалуйста, не забудьте также, когда вам нужен стандартный MPG, поворачивает переключатель на STD, и когда вам нужно NV-MPG, переключите его на NV. Затем проводите соединения интерфейса MPG.

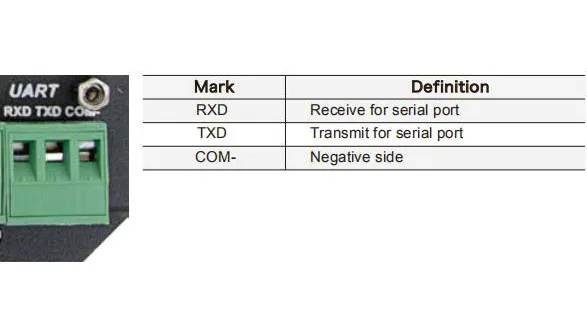

Серийный Расширенный порт

Помеченный порт No. 7-это порт последовательного расширения. Интерфейс в основном используется для расширенных последовательных устройств, таких как расширения IO или расширения интерфейса HMI.
